手动夹持工装(板件夹持机构)

发布时间:2025-07-10
图纸描述

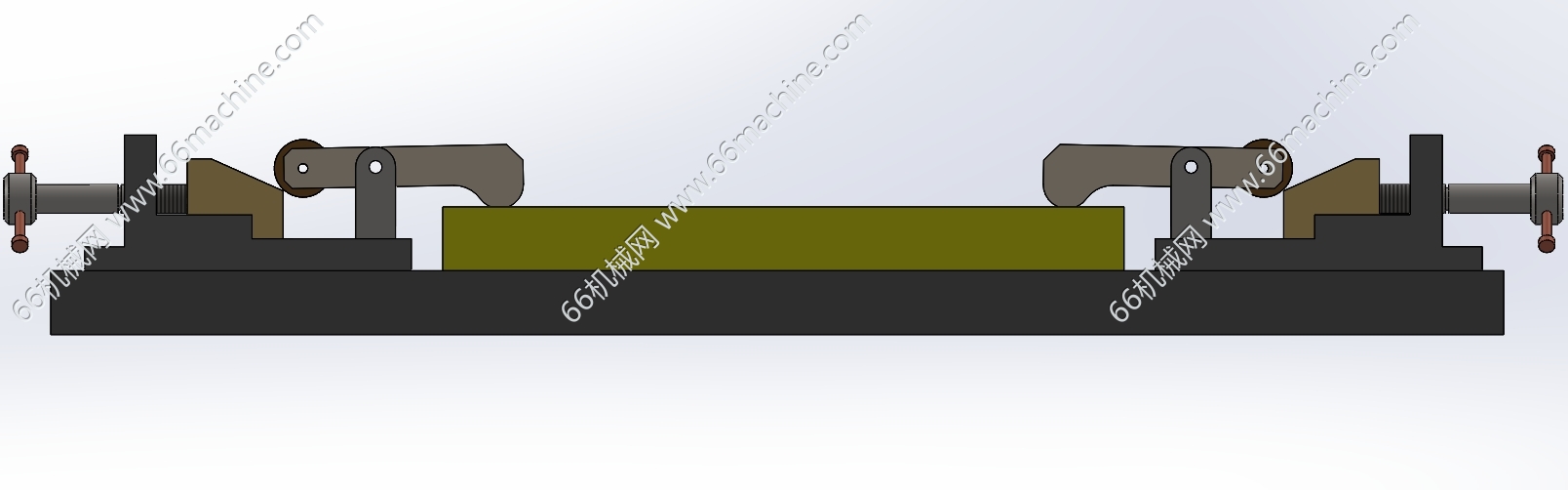

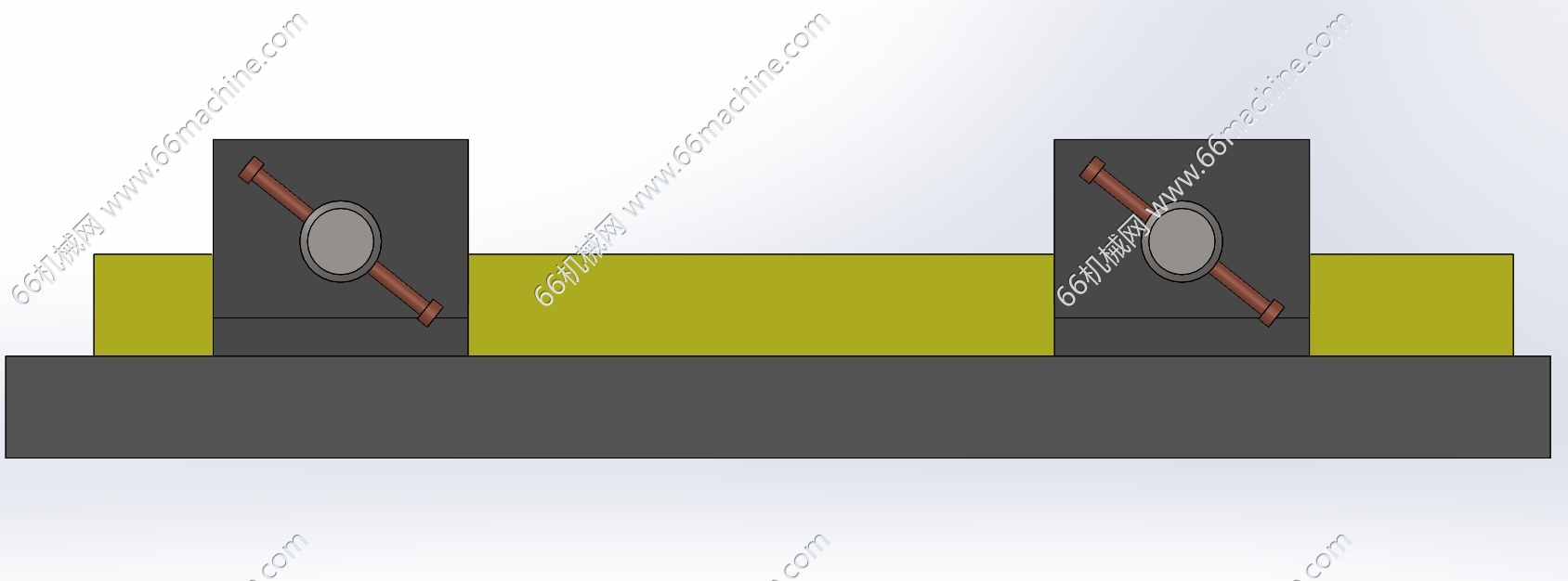

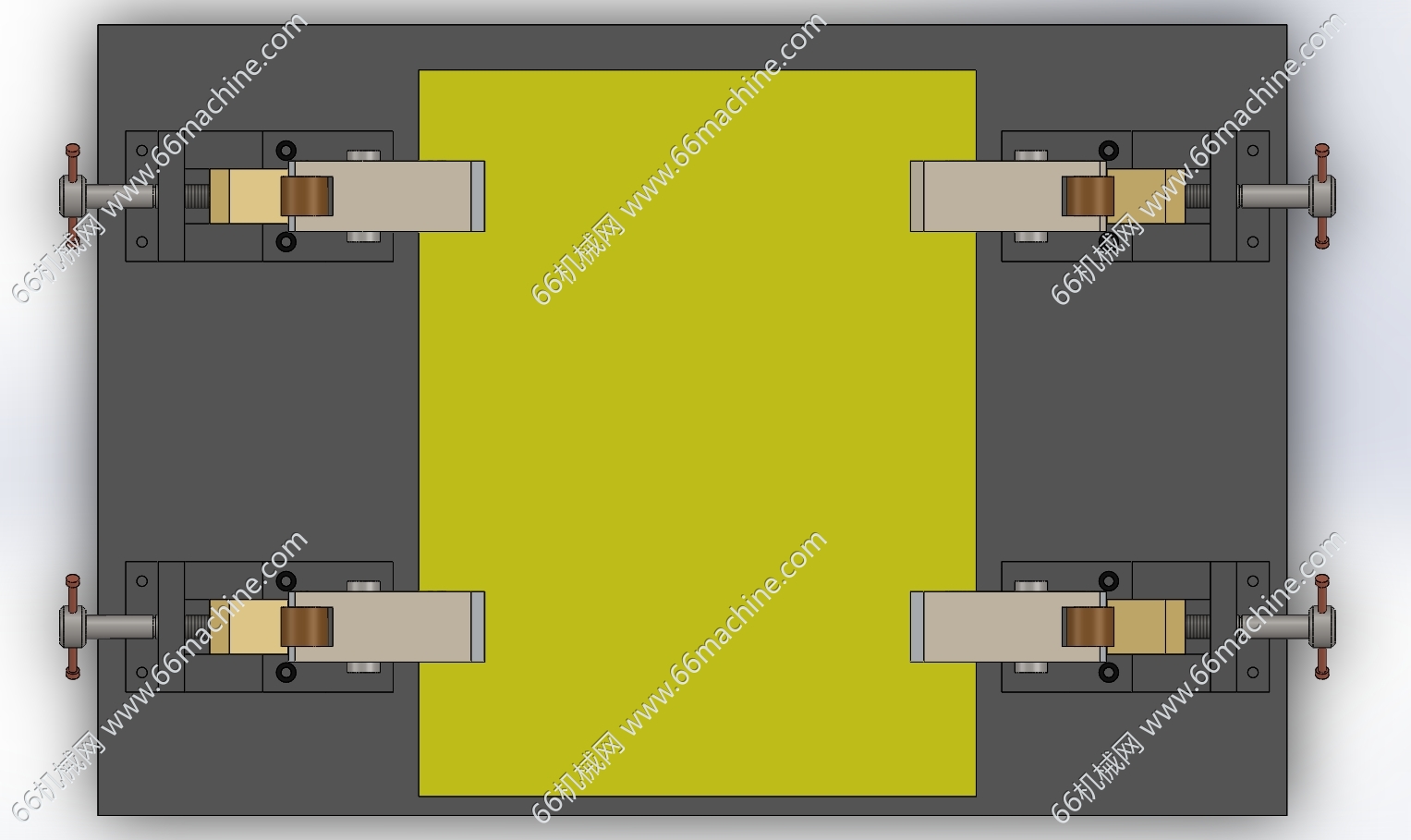

本模型为手动夹持工装,包含手柄、滚轮,支座和顶块等核心部件,通过手柄的推动实现顶块对工件的夹持。这种夹持工装的设计中,手柄作为动力输入端,用户可以通过手动操作手柄来施加力量。顶块推动滚轮与夹持块对工件进行夹持。
