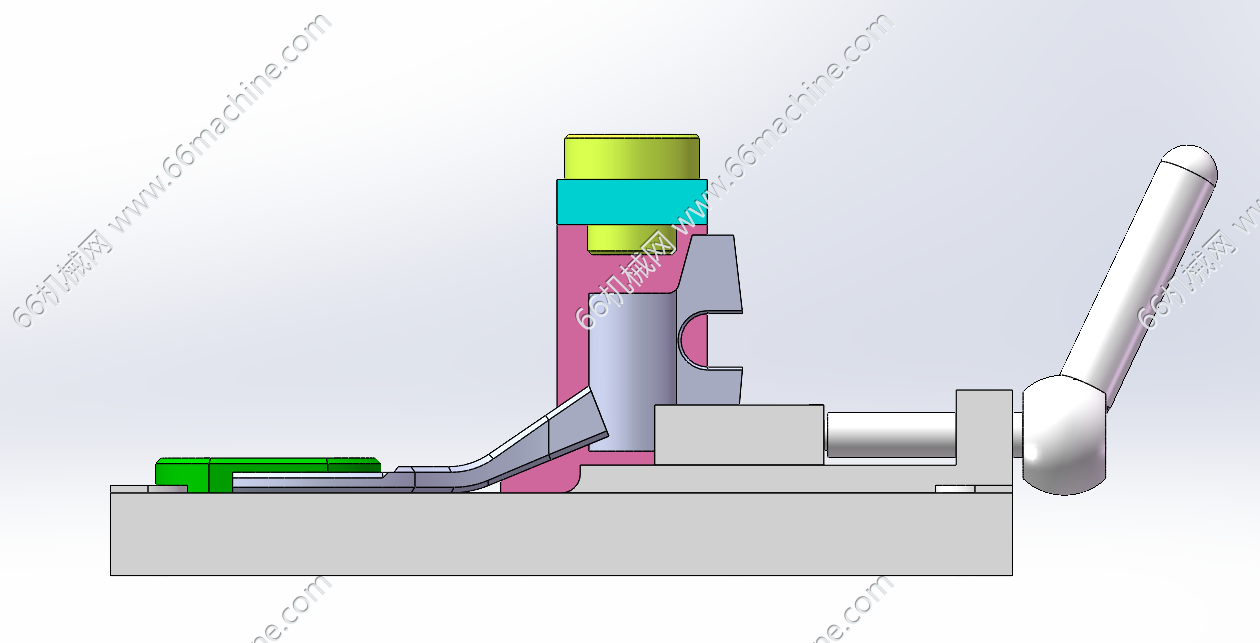

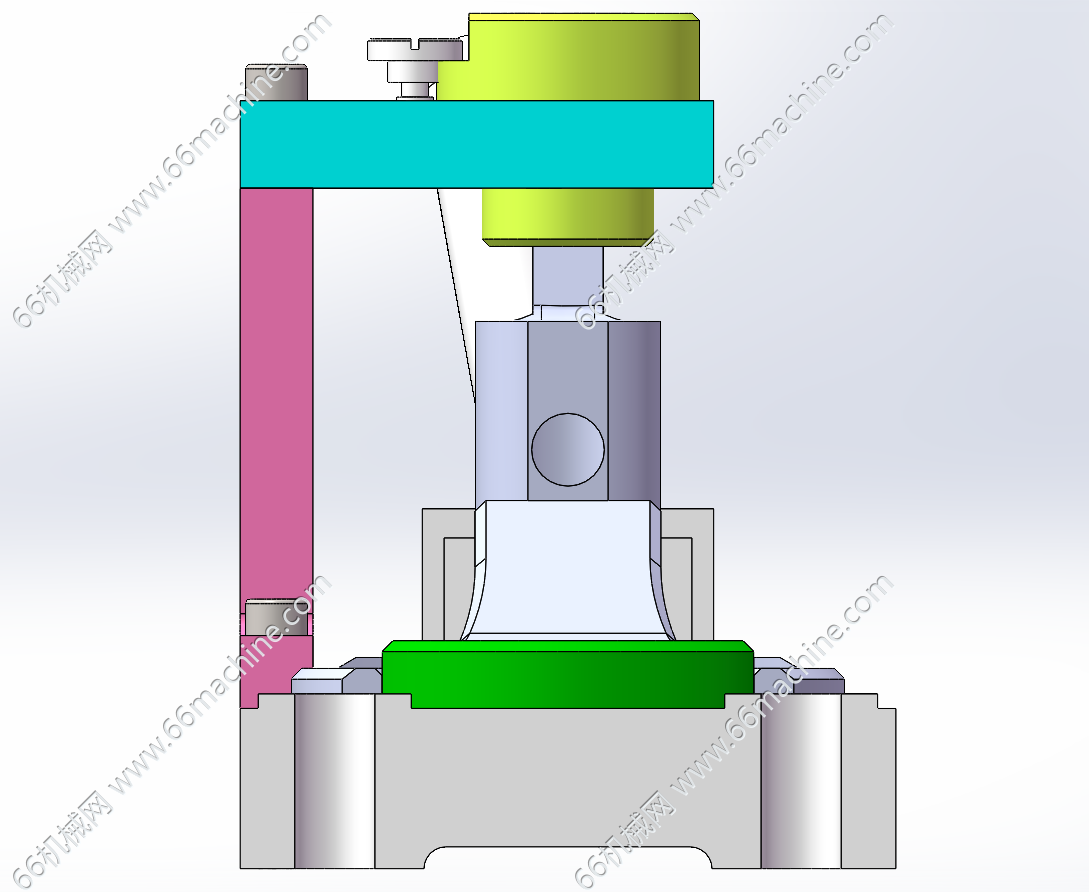

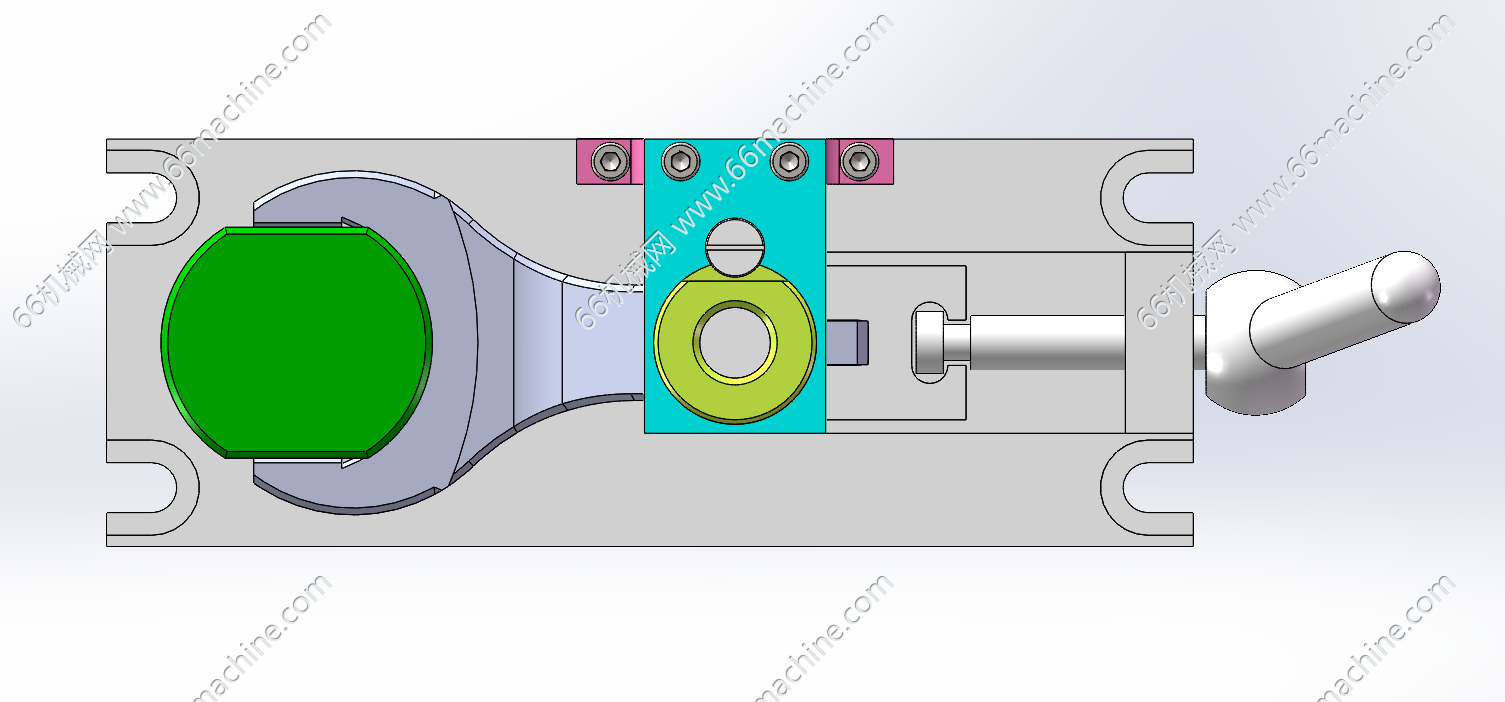

该装置为变速器换挡叉钻孔夹具，以夹具底座为承载基础，将变速器换挡叉放置在定位型面上，扳动定位手柄实现工件夹紧定位，上方装配快换钻套，用于引导钻头完成精准钻孔作业；快换钻套可根据孔径规格快速更换，能够保证换挡叉孔位加工精度，减少装夹找正时间，提升零件钻孔工序的加工效率与一致性。压缩包内含x-t通用格式，欢迎参考！
机械打工人
图纸ID: 315092070400400601
图纸格式：sldprt、SLDPRT、SLDASM、x_t
图纸版本：Solidworks2025
文件大小：2.05MB
所需积分：15机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
