锥形管与底座压装模组（压产品治具、压装治具）

发布时间：2025-10-16


图纸描述

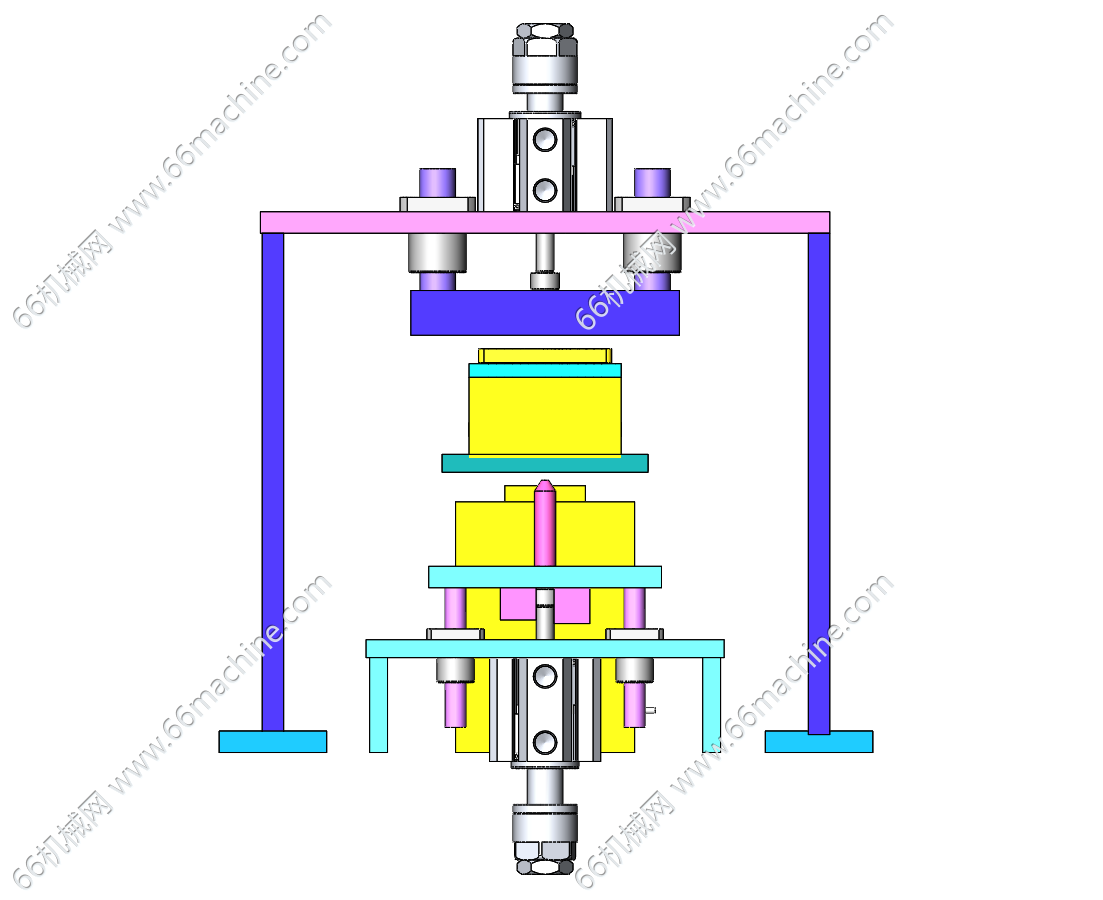

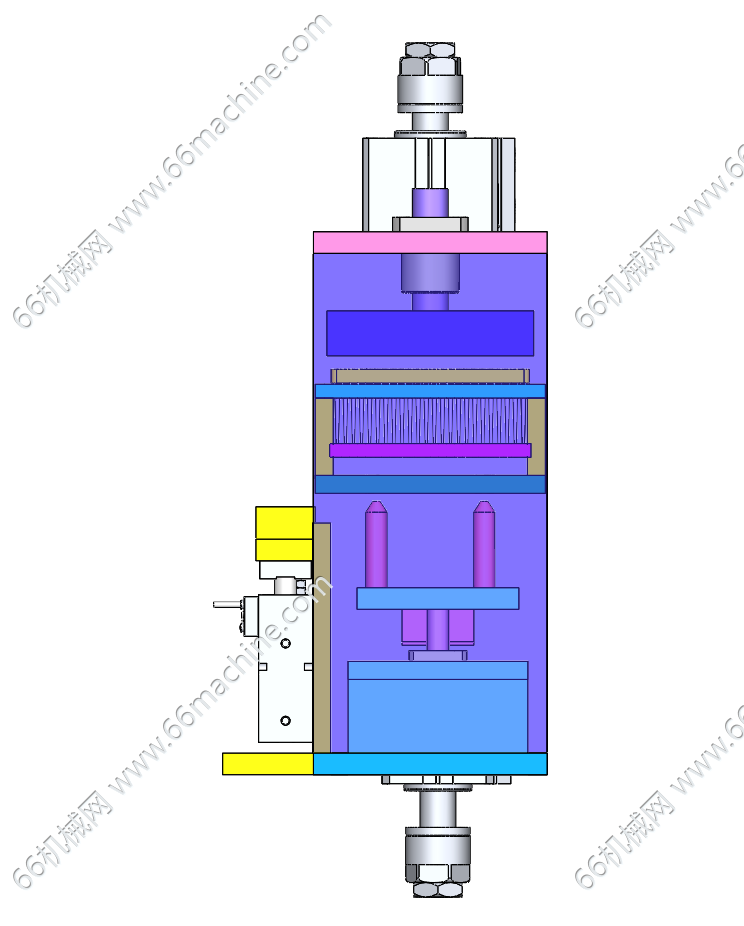

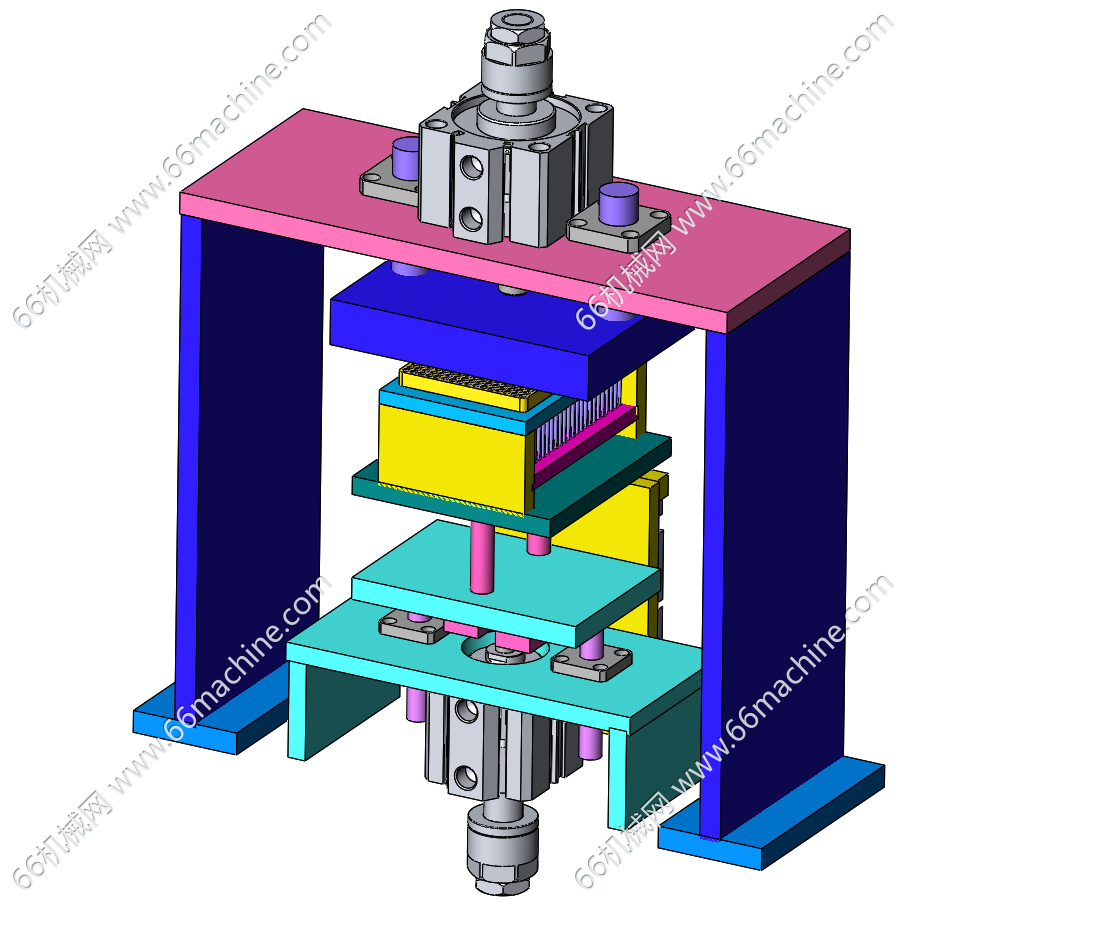

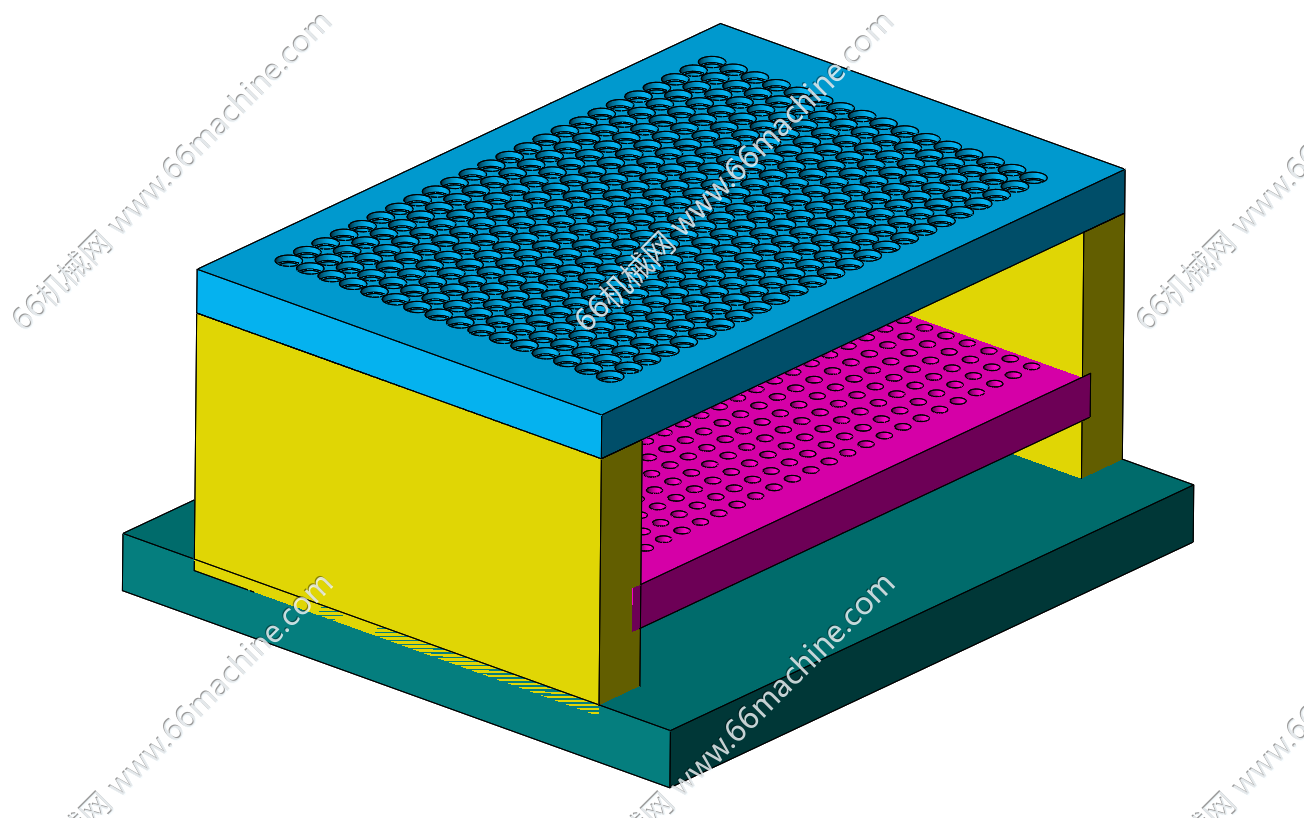

本模型为锥形管与底座压装模组，采用上下气缸进行同步压装，气缸两侧设有导柱能有效保证压力的均匀性，该模组主要用于将若干锥形管压入带孔底座内，欢迎参考！

立刻下载收藏

查看我的 0 个作品

从事机械制图

获推荐作品 166 份

图纸参数

图纸ID: 315092070400399072

图纸格式：SLDPRT、SLDASM

图纸版本：Solidworks2021

文件大小：10.85MB

所需积分：15机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
