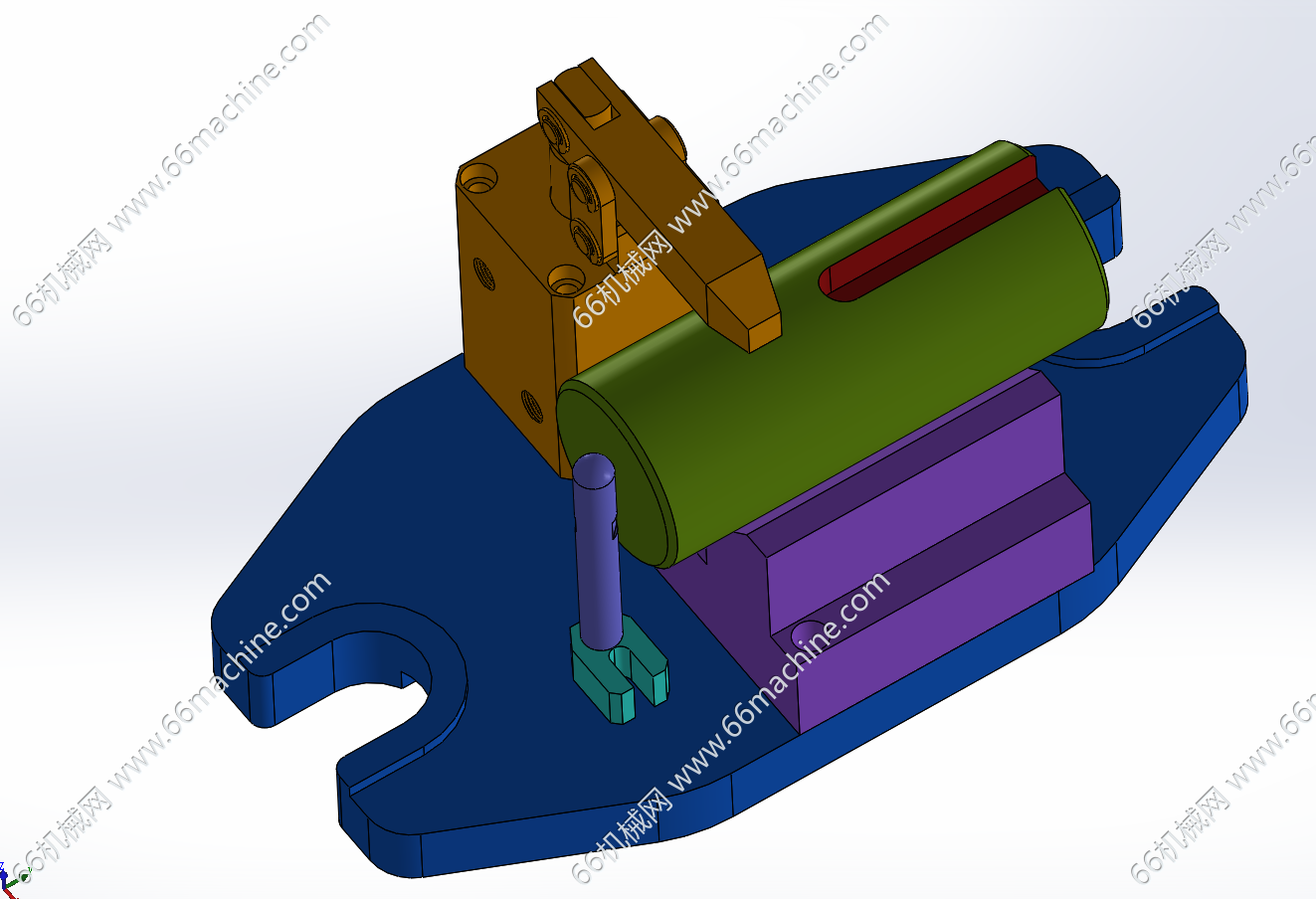

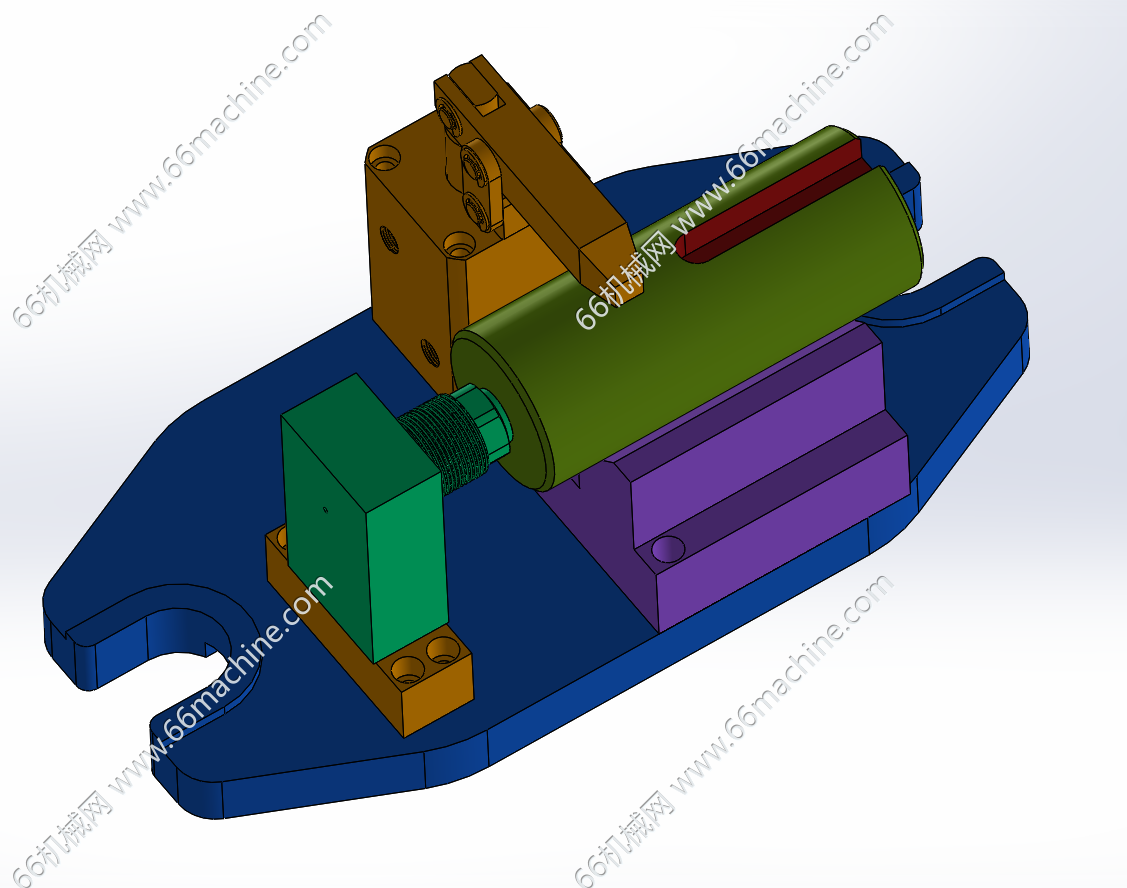

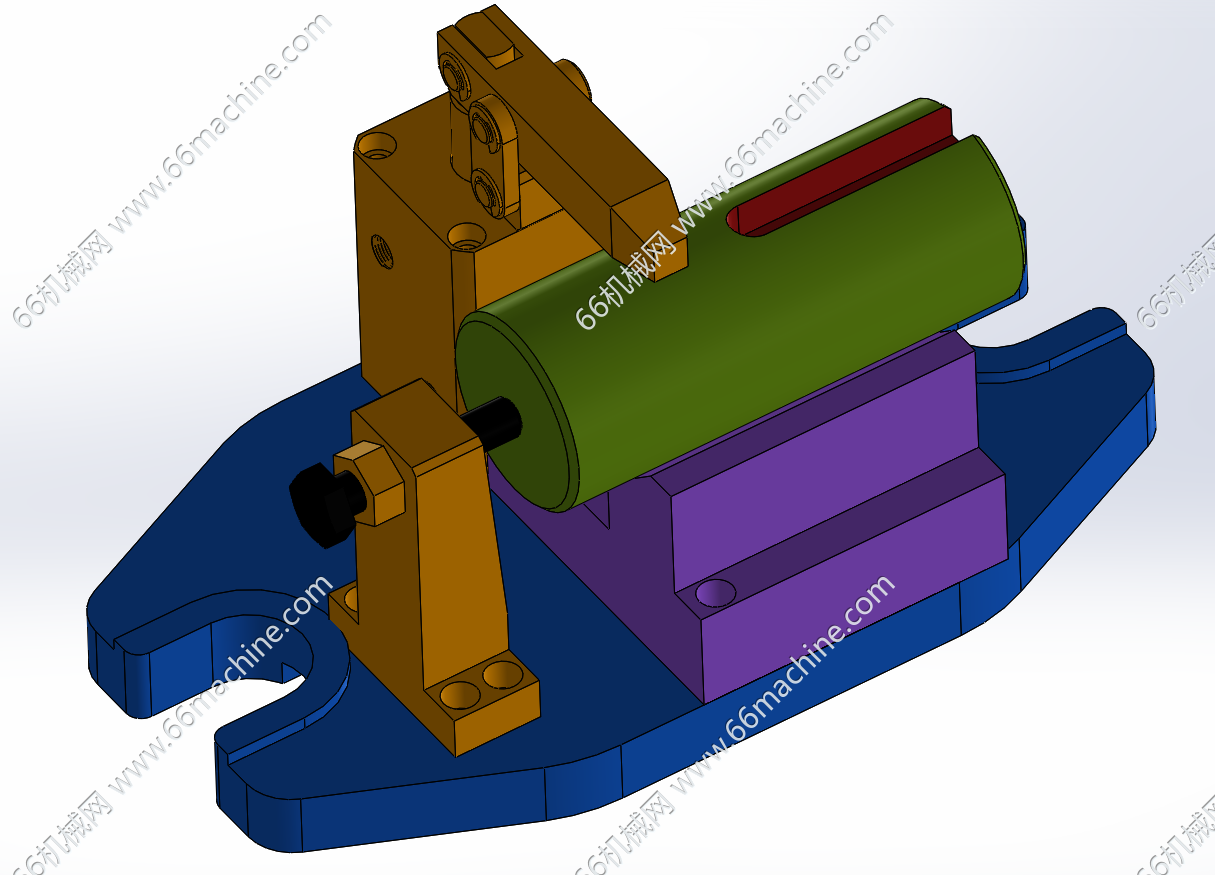

4款铣键槽液压夹具，铣键槽是轴类零件常用的工艺，需要专用夹用定位、夹紧，本案采用了4种定位设计方案，共同点：长V形块约束4个自由度，杠杆油缸压紧。 不同点：第1款，使用挡销约束1个自由度，零件约束5个自由度，工件不完全定位； 第2款，使用止推销约束1个自由度，零件约束5个自由度，工件不完全定位； 第3款，使用单动缸约束1个自由度，零件约束5个自由度，工件不完全定位； 第4款，使用支撑缸约束1个自由度，零件约束5个自由度，工件不完全定位。 夹具体底面设计有两个定向键，用以安装在机床工作台T形槽上。
