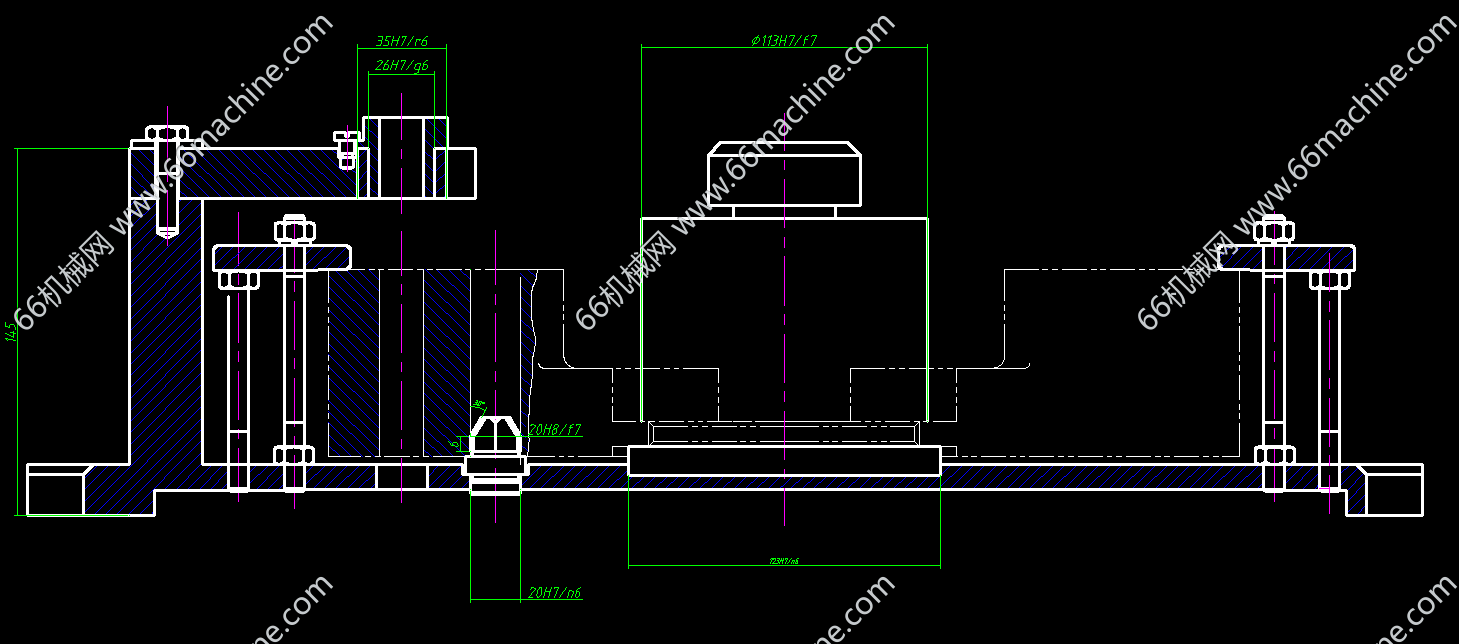

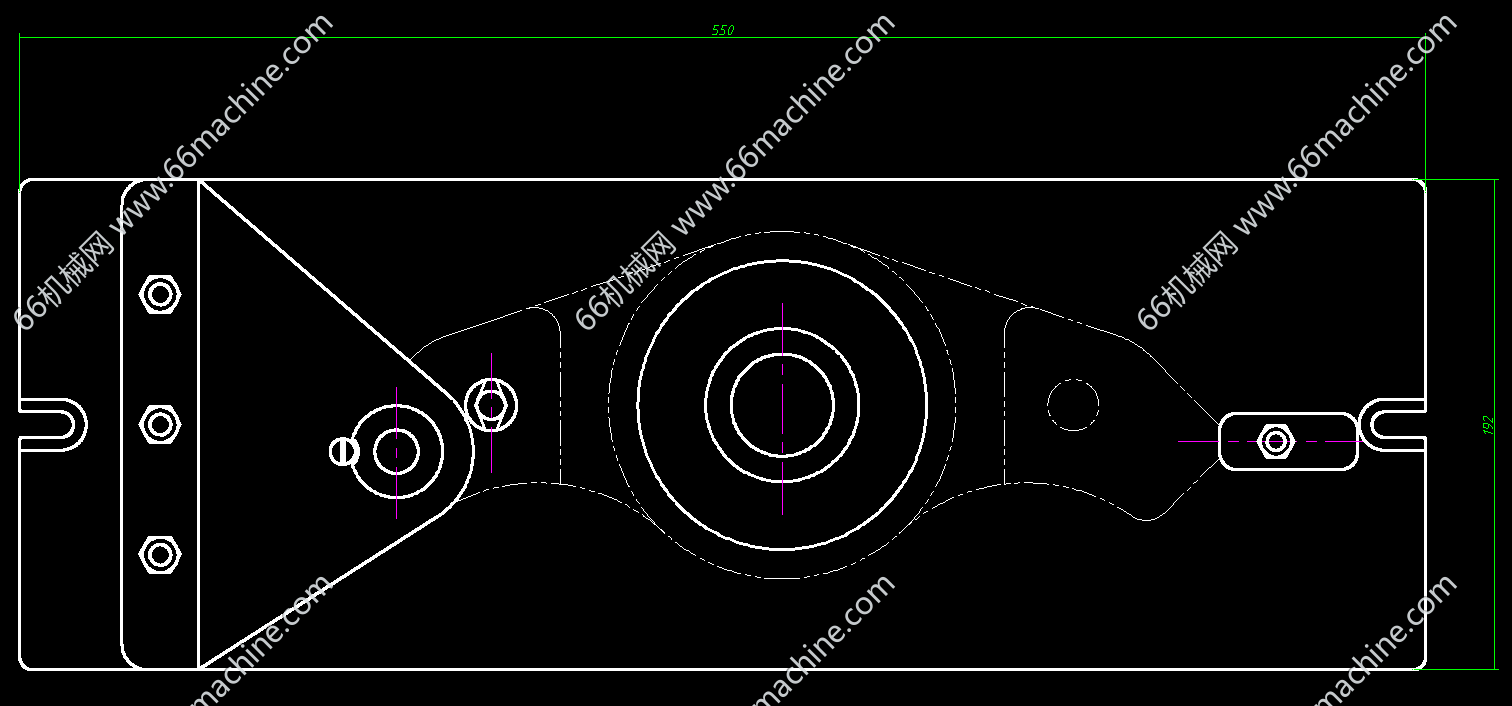

拔叉钻φ20孔夹具
发布时间：2026-07-20
-
-
-
-
图纸描述

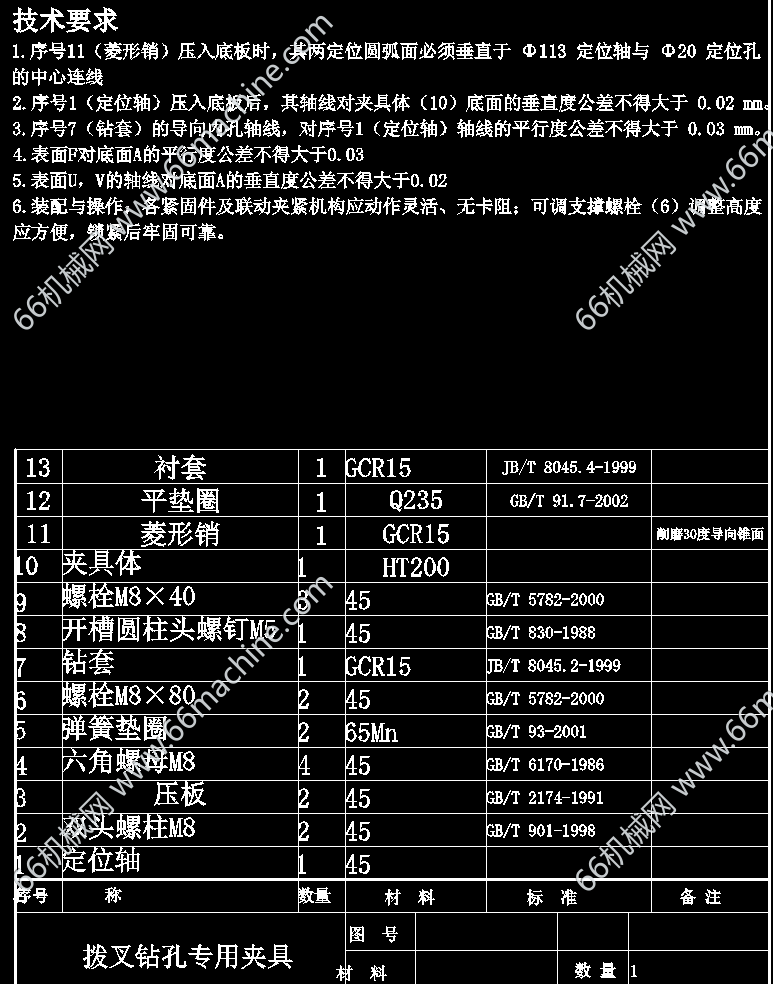

技术要求：
1.序号11（菱形销）压入底板时，其两定位圆弧面必须垂直于 Φ113 定位轴与 Φ20 定位孔的中心连线
2.序号1（定位轴）压入底板后，其轴线对夹具体（10）底面的垂直度公差不得大于 0.02 mm。 3.序号7（钻套）的导向内孔轴线，对序号1（定位轴）轴线的平行度公差不得大于 0.03 mm。
4.表面F对底面A的平行度公差不得大于0.03
5.表面U，V的轴线对底面A的垂直度公差不得大于0.02
6.装配与操作：各紧固件及联动夹紧机构应动作灵活、无卡阻；可调支撑螺栓（6）调整高度应方便，锁紧后牢固可靠。
