某企业滚齿机床齿轮滚齿夹具+CAD
发布时间：2026-04-01
-
-
-
-
图纸描述

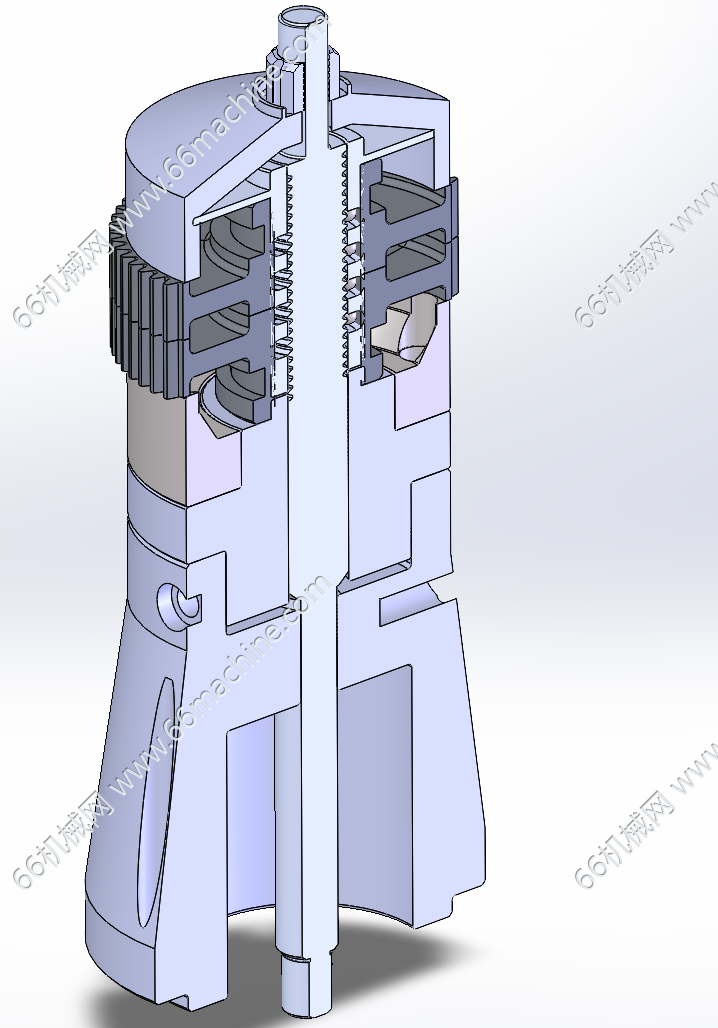

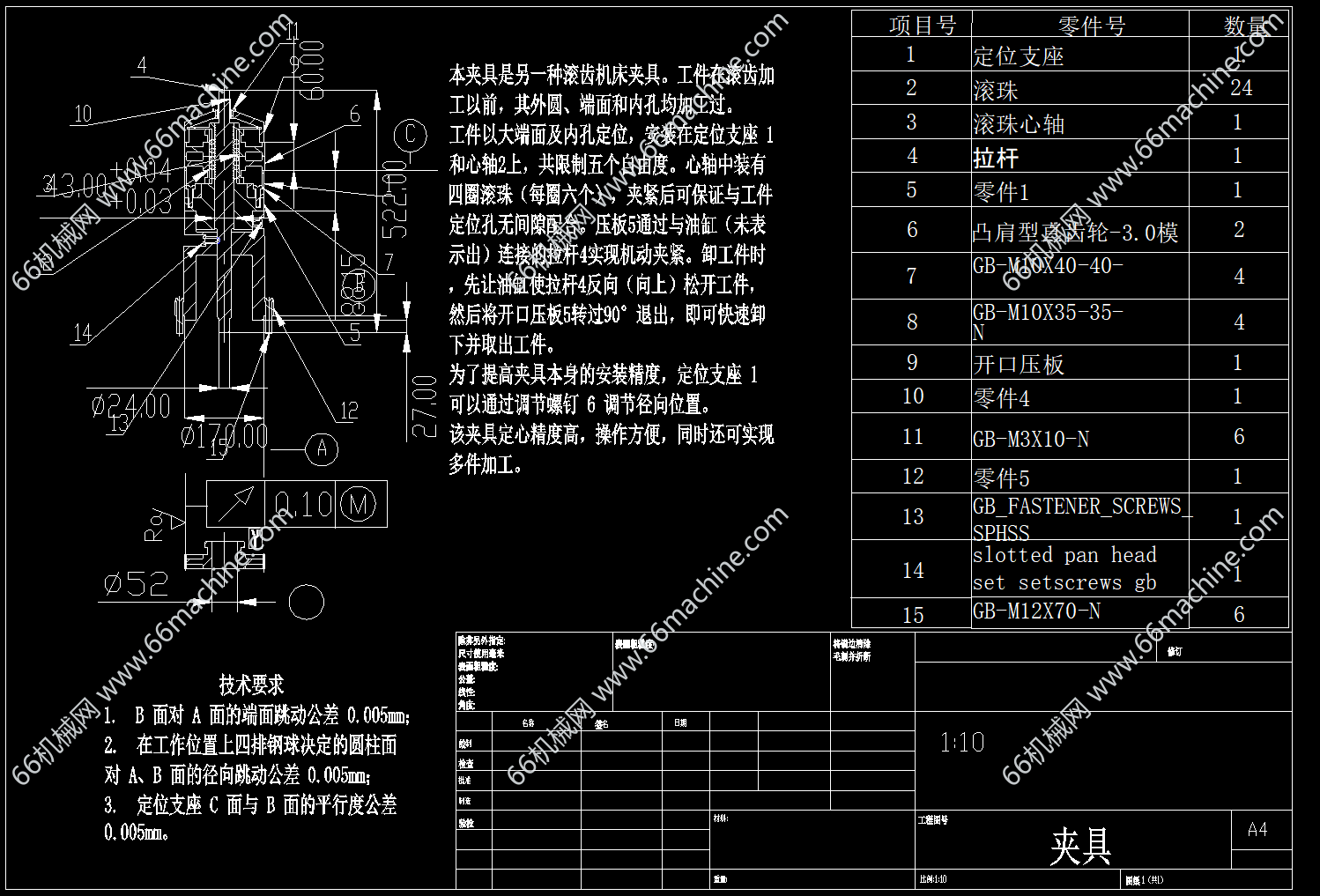

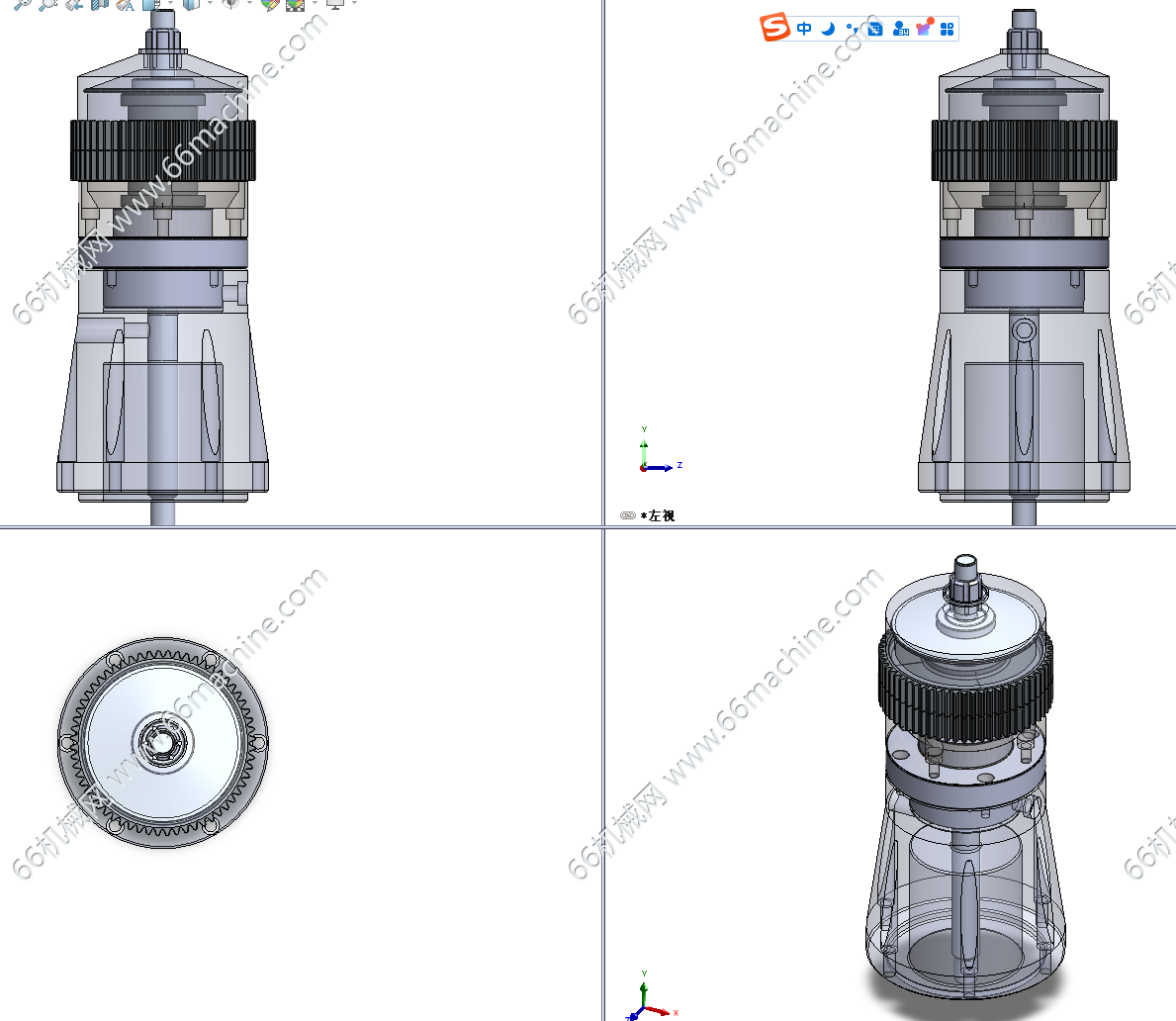

本夹具是另一种滚齿机床夹具。工件在滚齿加工以前，其外圆、端面和内孔均加工过。工件以大端面及内孔定位，安装在定位支座和心轴上，共限制五个自由度。心轴中装有四圈滚珠（每圈六个），夹紧后可保证与工件定位孔无间隙配合。压板通过与油缸（未表示出）连接的拉杆实现机动夹紧。卸工件时，先让油缸使拉杆反向（向上）松开工件，然后将开口压板转过90°退出，即可快速卸下并取出工件。为了提高夹具本身的安装精度，定位支座可以通过调节螺钉调节径向位置。该夹具定心精度高，操作方便，同时还可实现多件加工。
