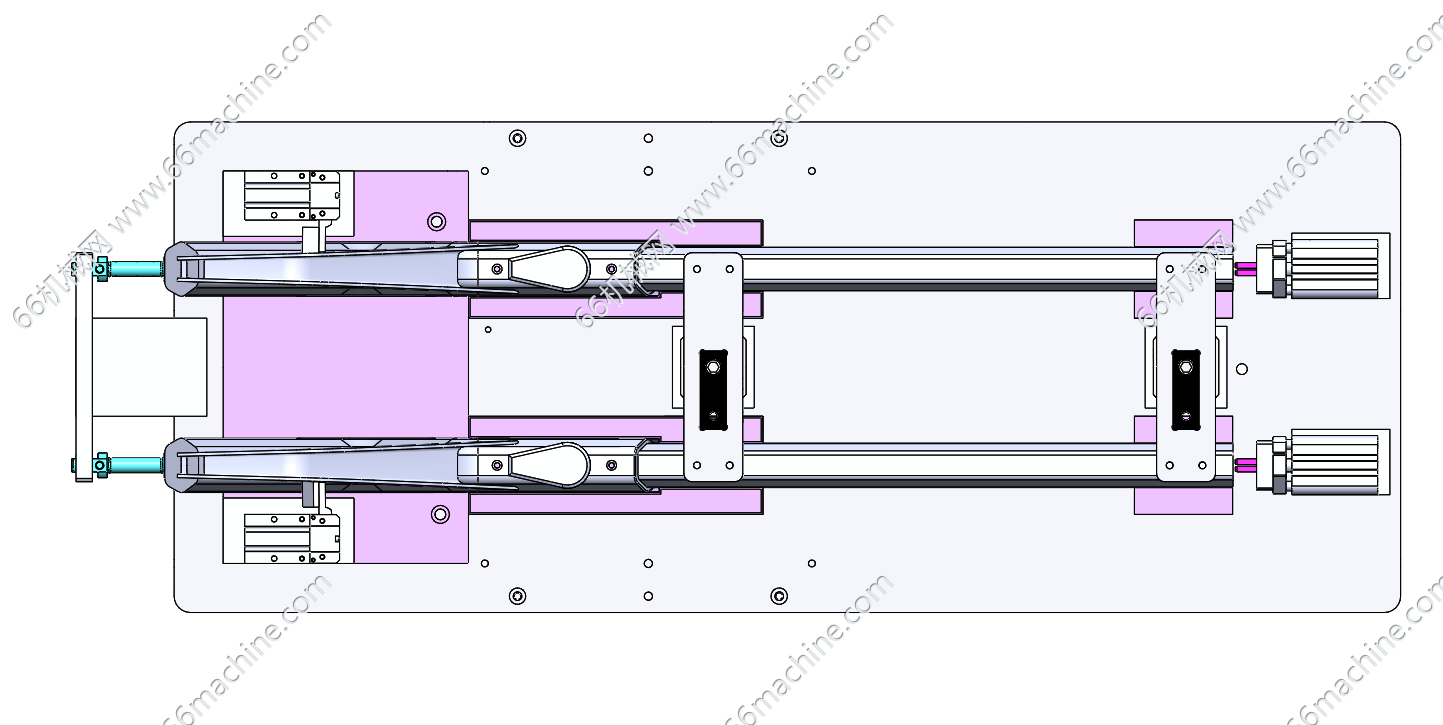

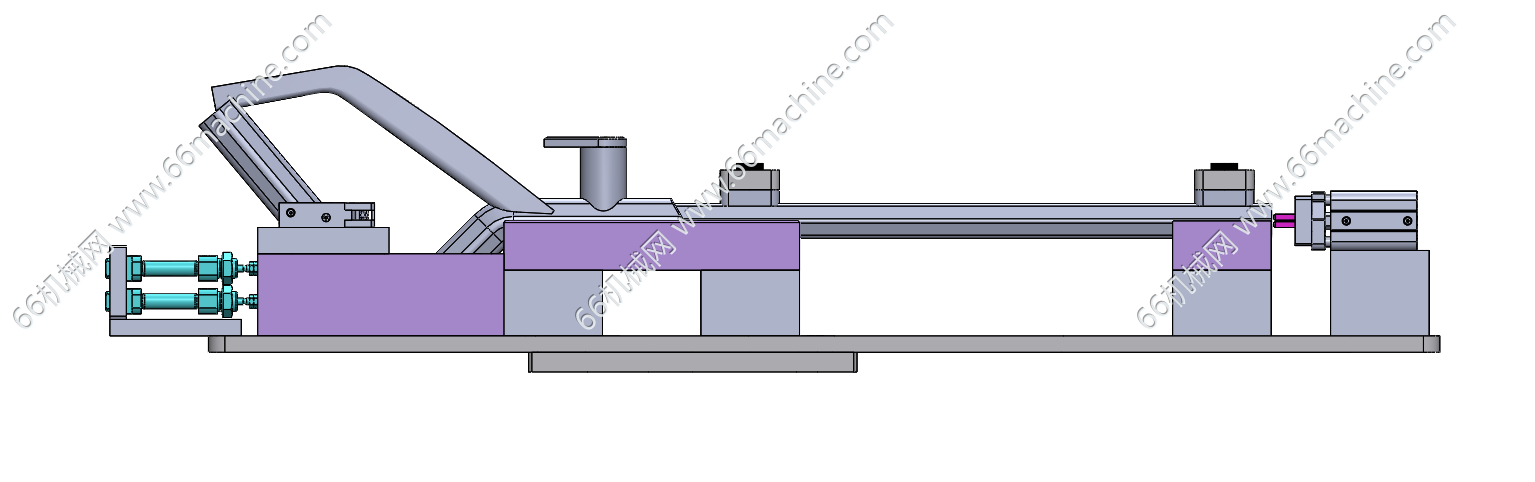

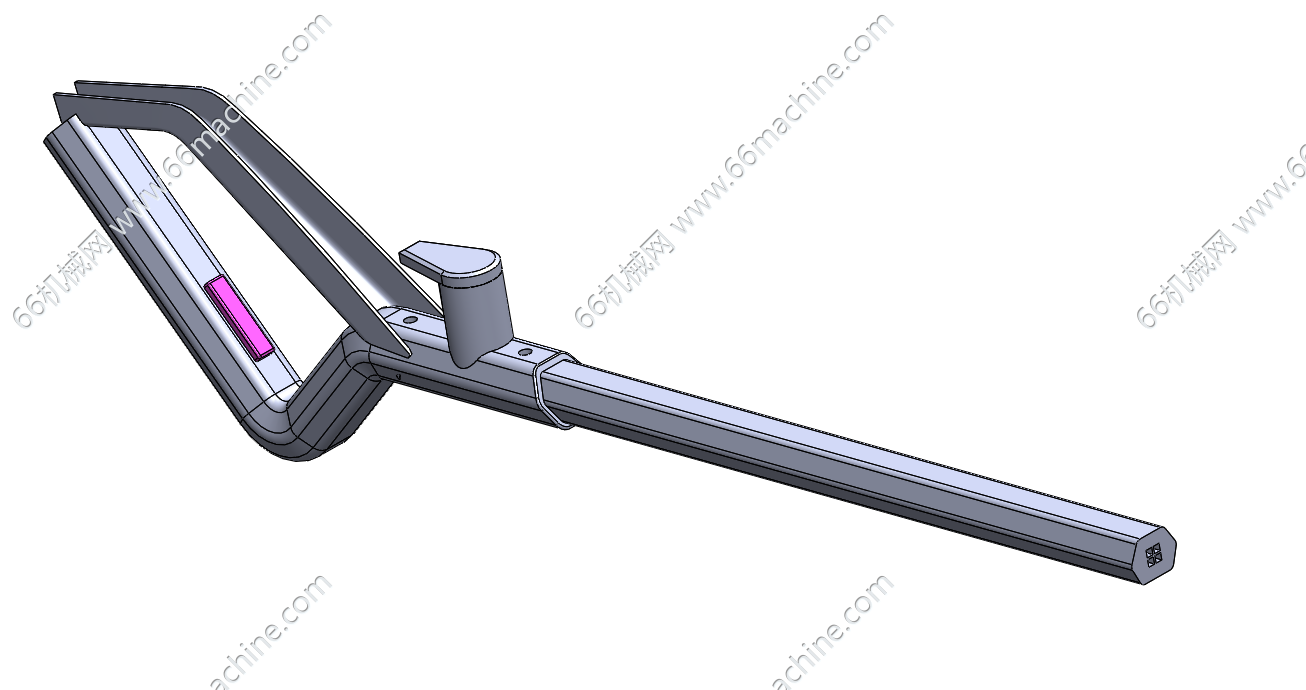

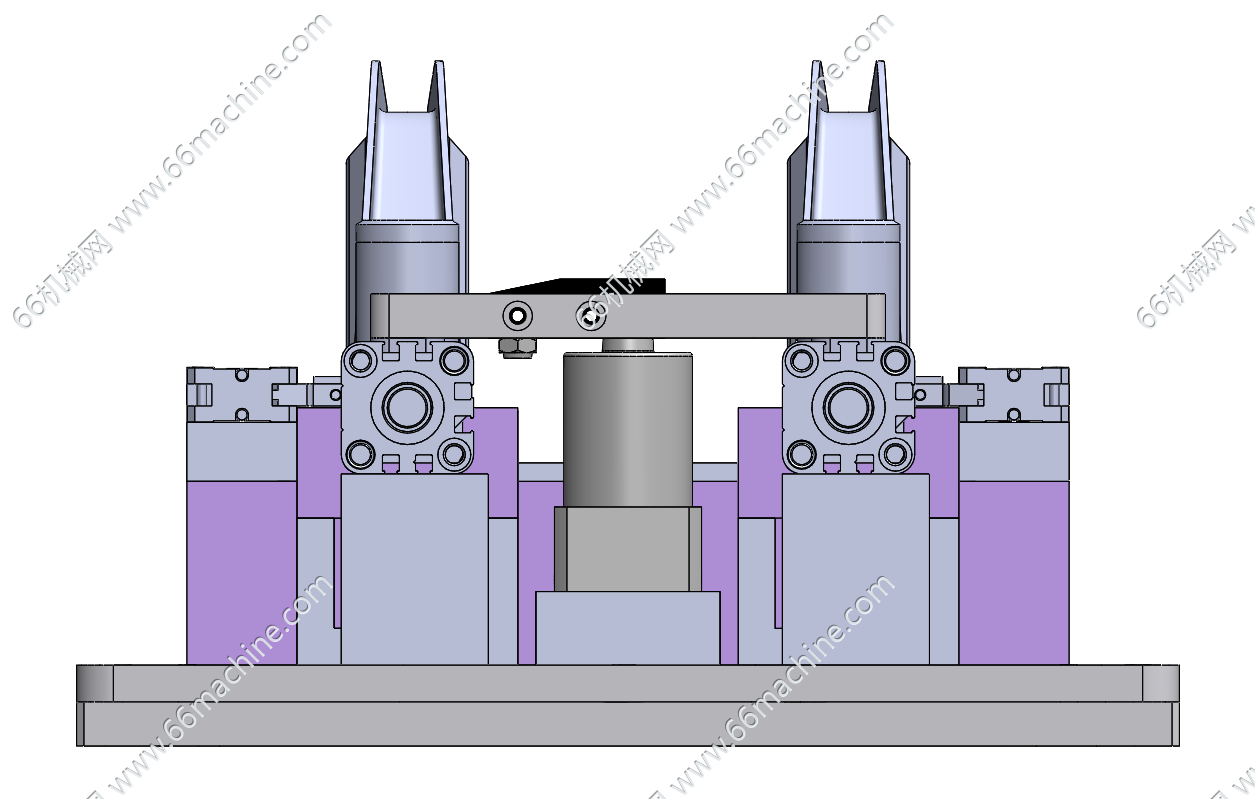

本模型为洗地机手把气动定位治具（双工位定位工装），水平气缸对工件端面进行顶紧定位，控制工件轴向位置。垂直气缸对工件上表面进行刚性压紧，配合底部支撑面完成垂直方向定位。适用于定位后的焊接、尺寸检测等。
朝花夕拾啊
图纸ID: 315092070396203419
图纸格式：SLDPRT、SLDASM、sldprt
图纸版本：Solidworks2021
文件大小：5.55MB
所需积分：20机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
