带参数三爪卡盘设计

发布时间:2025-07-30
图纸描述

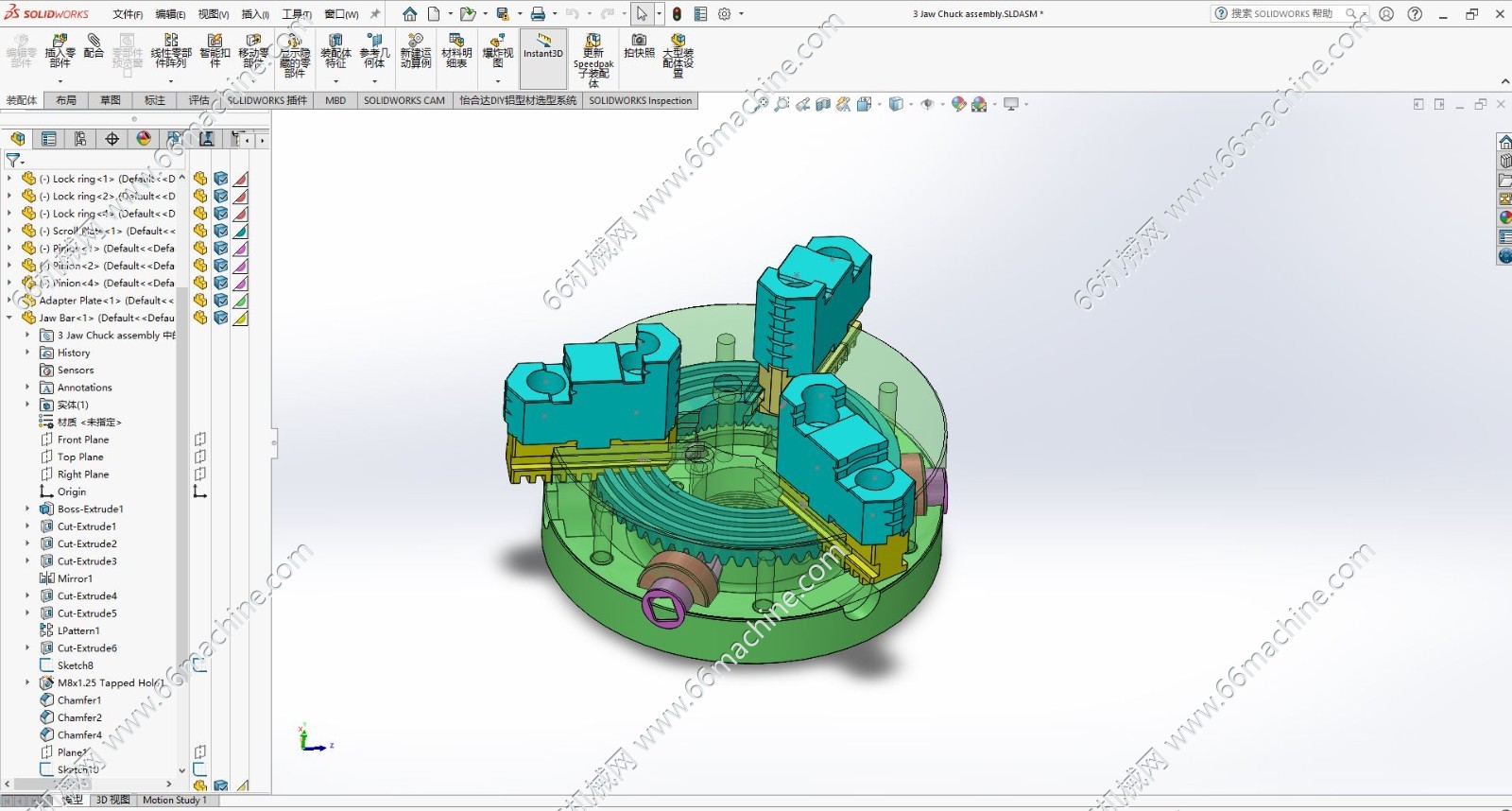

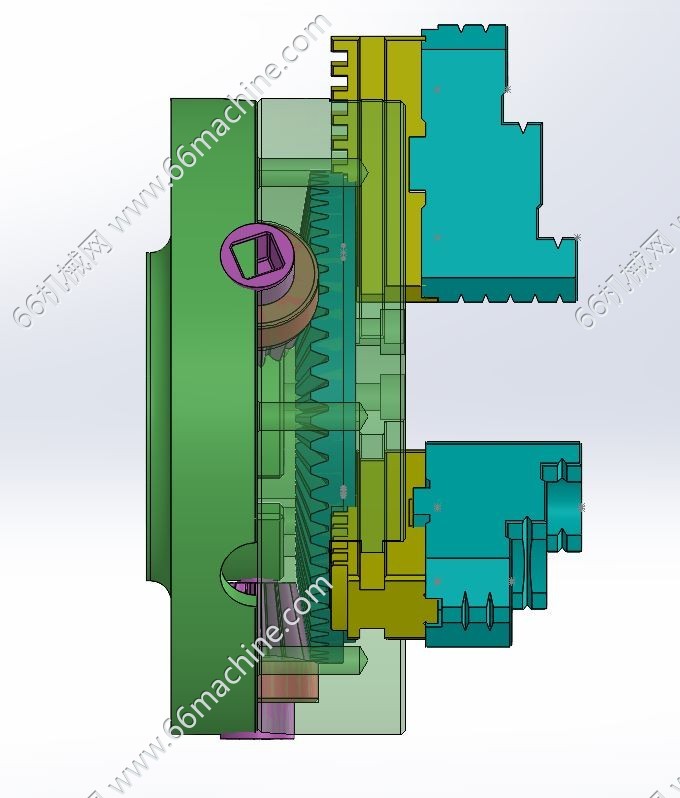

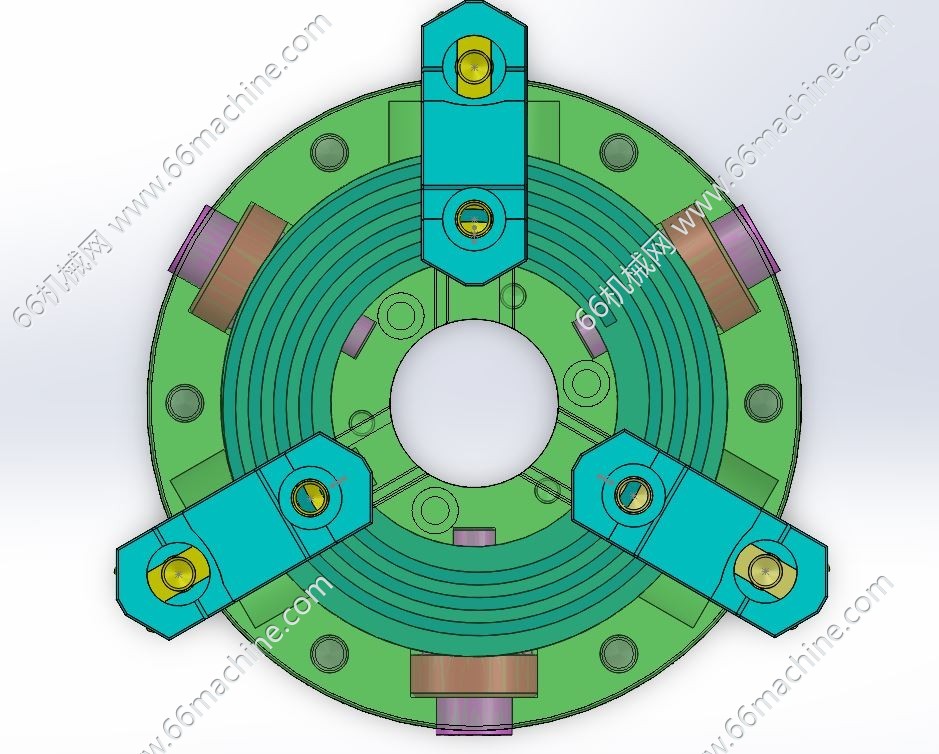

三爪卡盘由卡盘体、活动卡爪和卡爪驱动机构组成。三爪卡盘上三个卡爪导向部分的下面,有螺纹与碟形伞齿轮背面的平面螺纹相啮合,当用扳手通过四方孔转动小伞齿轮时,碟形齿轮转动,背面的平面螺纹同时带动三个卡爪向中心靠近或退出,用以夹紧不同直径的工件。用在三个卡爪上换上三个反爪,用来安装直径较大的工件。

    资深非标工程师
    获推荐作品 27
    图纸参数

    图纸ID: 315092070396203408

    图纸格式:SLDASM、STEP、SLDPRT

    图纸版本:Solidworks2024

    文件大小:5.81MB

    所需积分:30机械币

    可否编辑: 可进行编辑,不包含参数
