汽车空调冷凝器定位工装

发布时间：2026-07-06


图纸描述

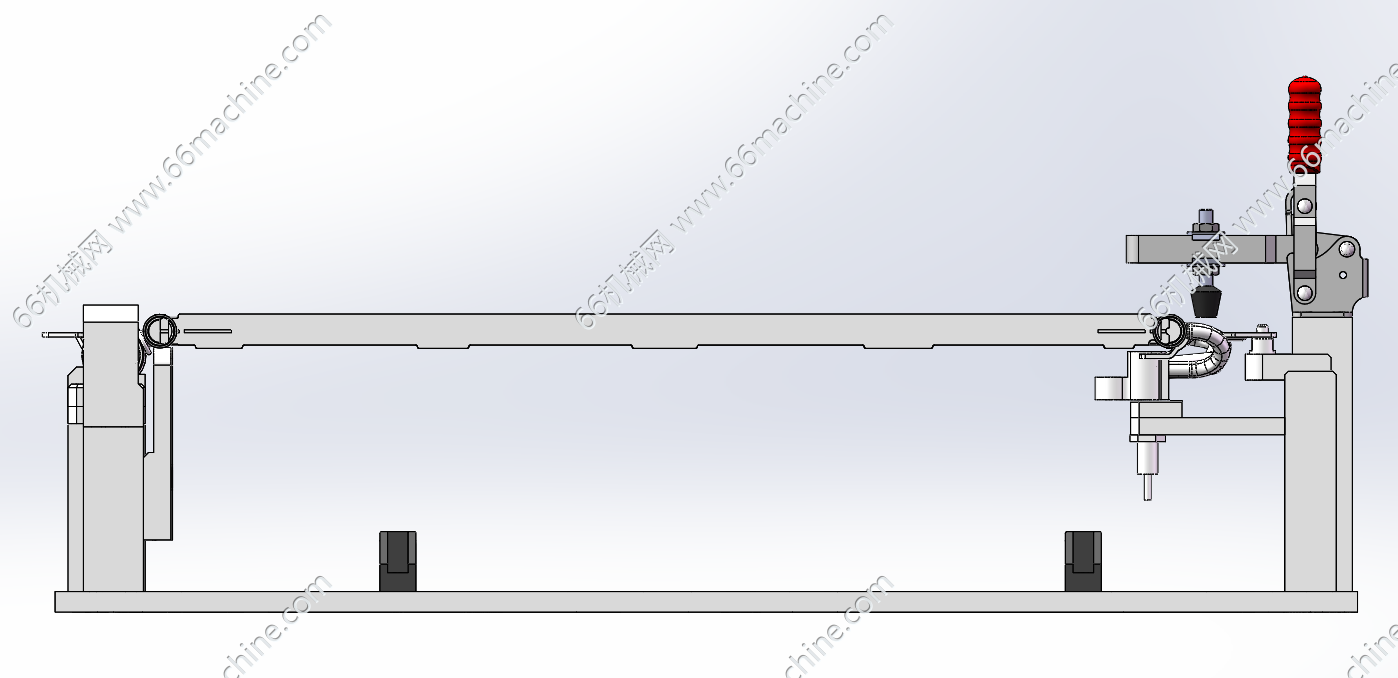

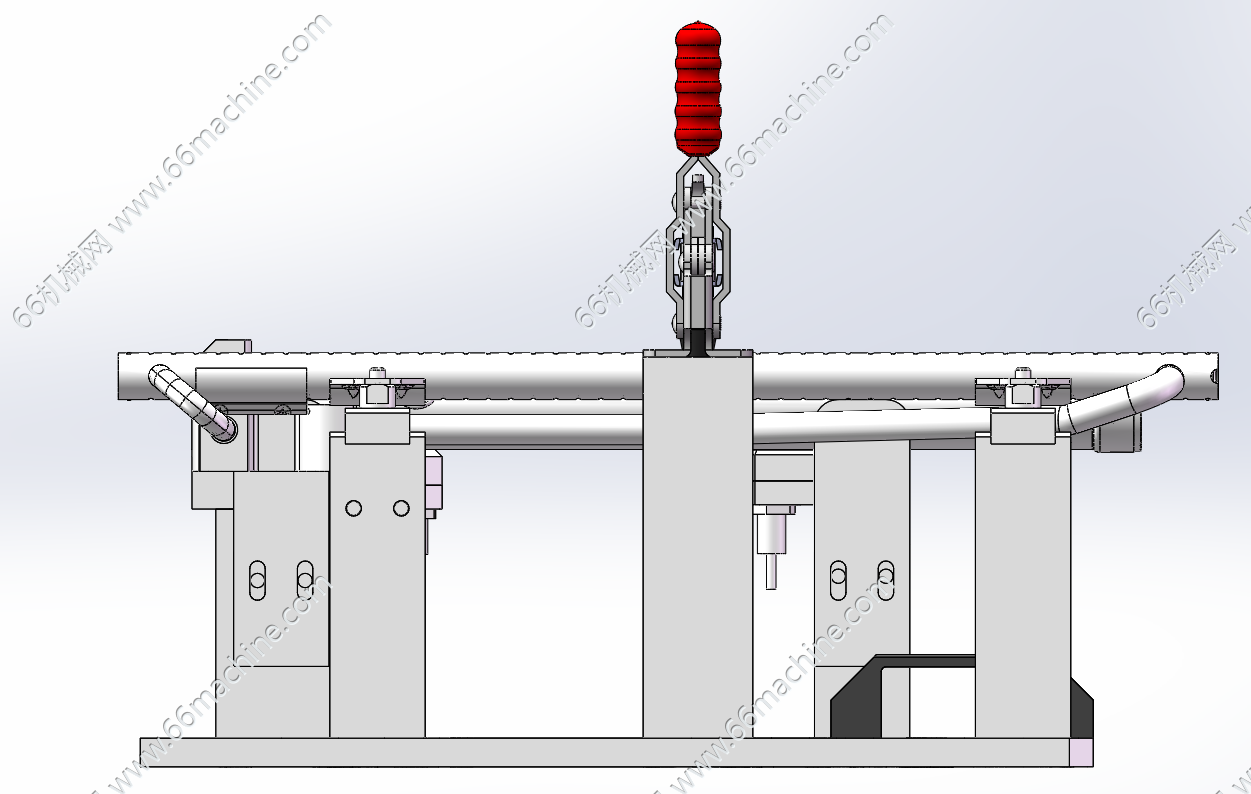

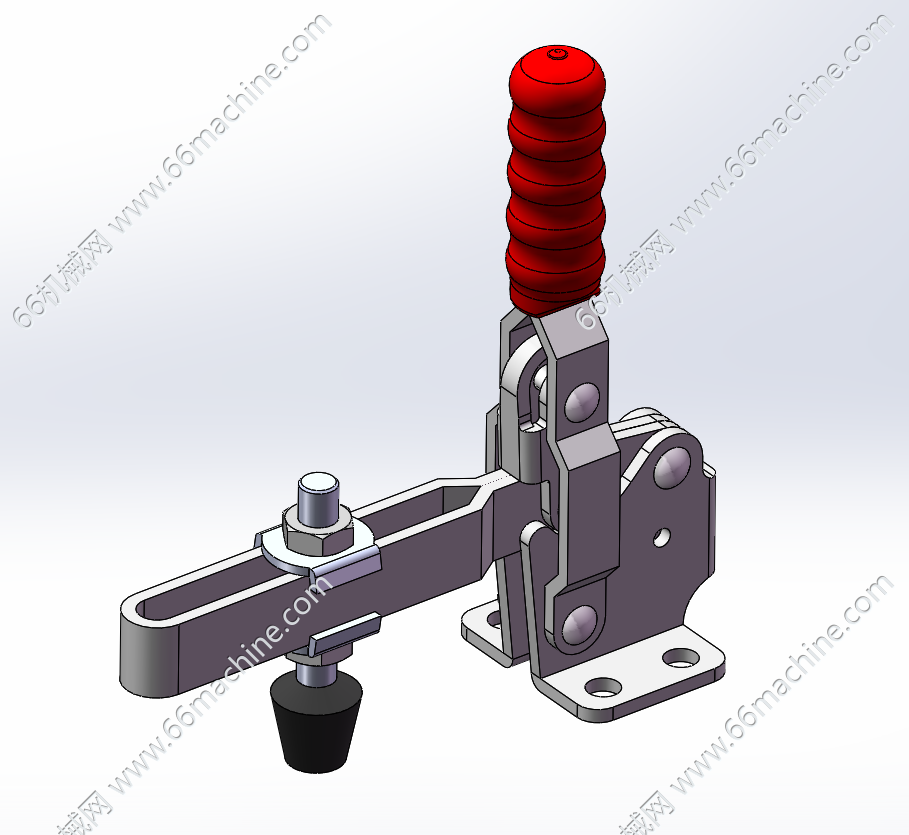

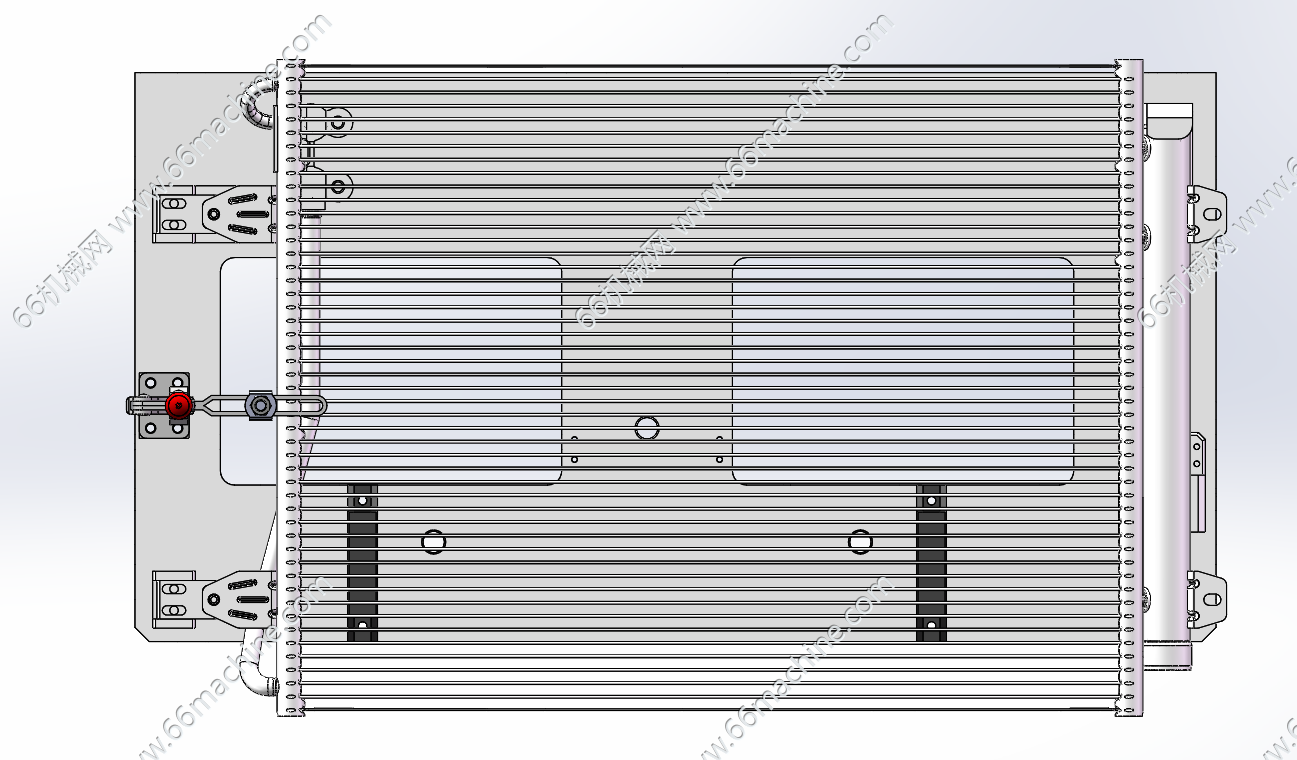

本模型为汽车空调冷凝器定位工装，由底板和仿形定位板组成，仿形定位板包括多块相互间隔设置的定位板，定位板的厚度略小于待加工的相邻冷凝器翅片之间的距离，并有传感器检测，有肘夹固定工件，欢迎参考！

立刻下载收藏

查看我的 0 个作品

机械设计师

获推荐作品 376 份

图纸参数

图纸ID: 315092070392009690

图纸格式：SLDASM、SLDPRT

图纸版本：Solidworks2021

文件大小：33.04MB

所需积分：25机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
