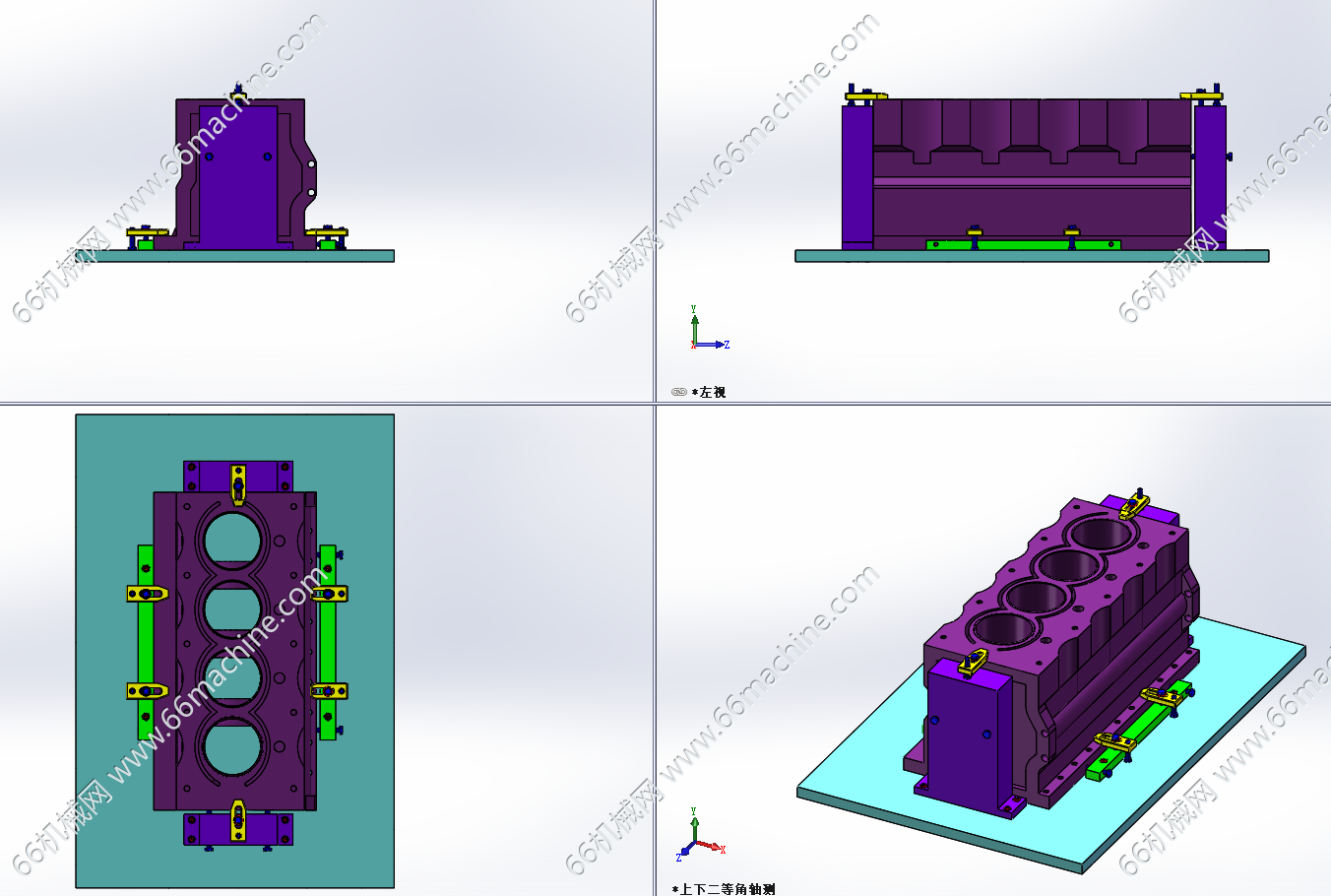

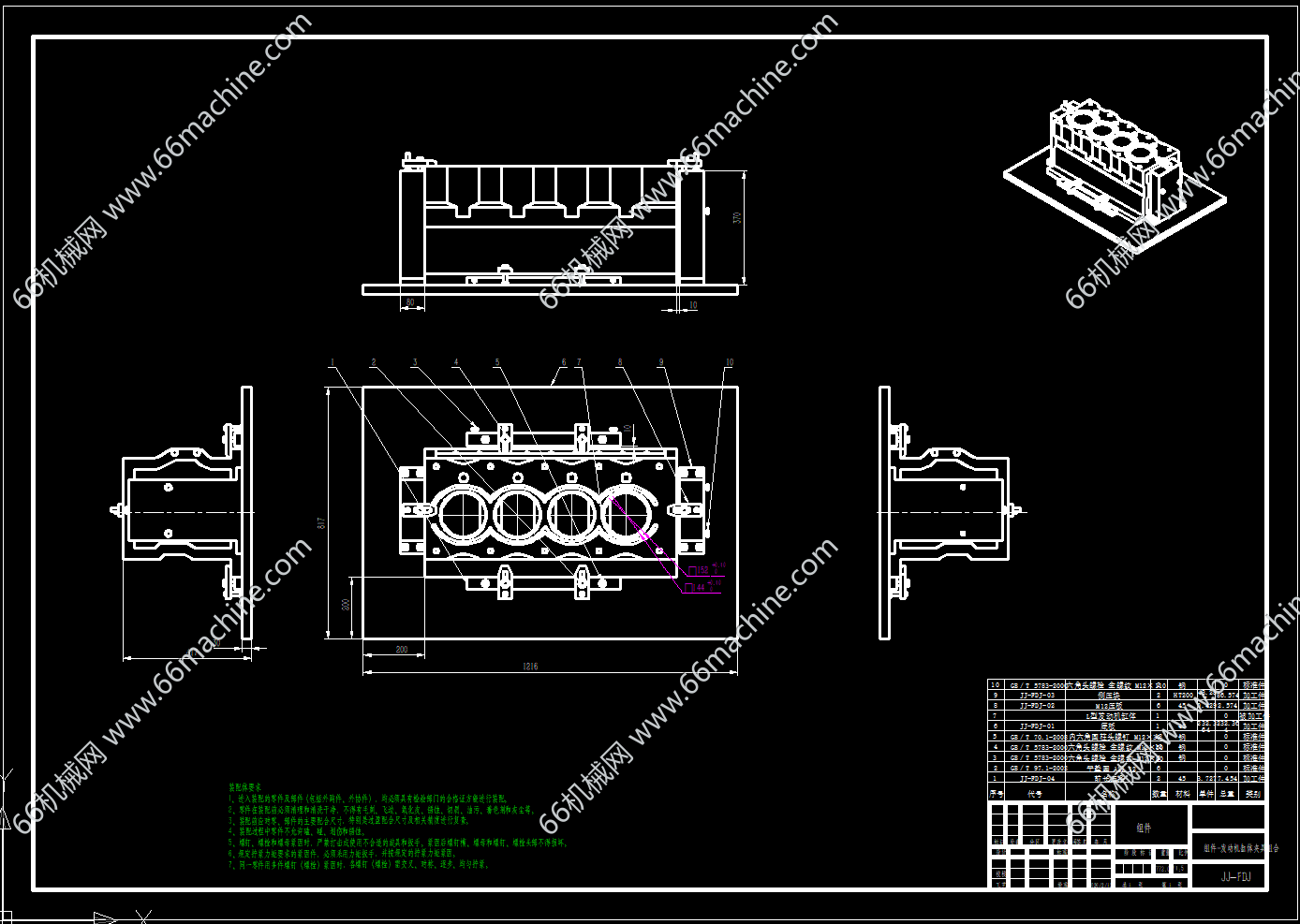

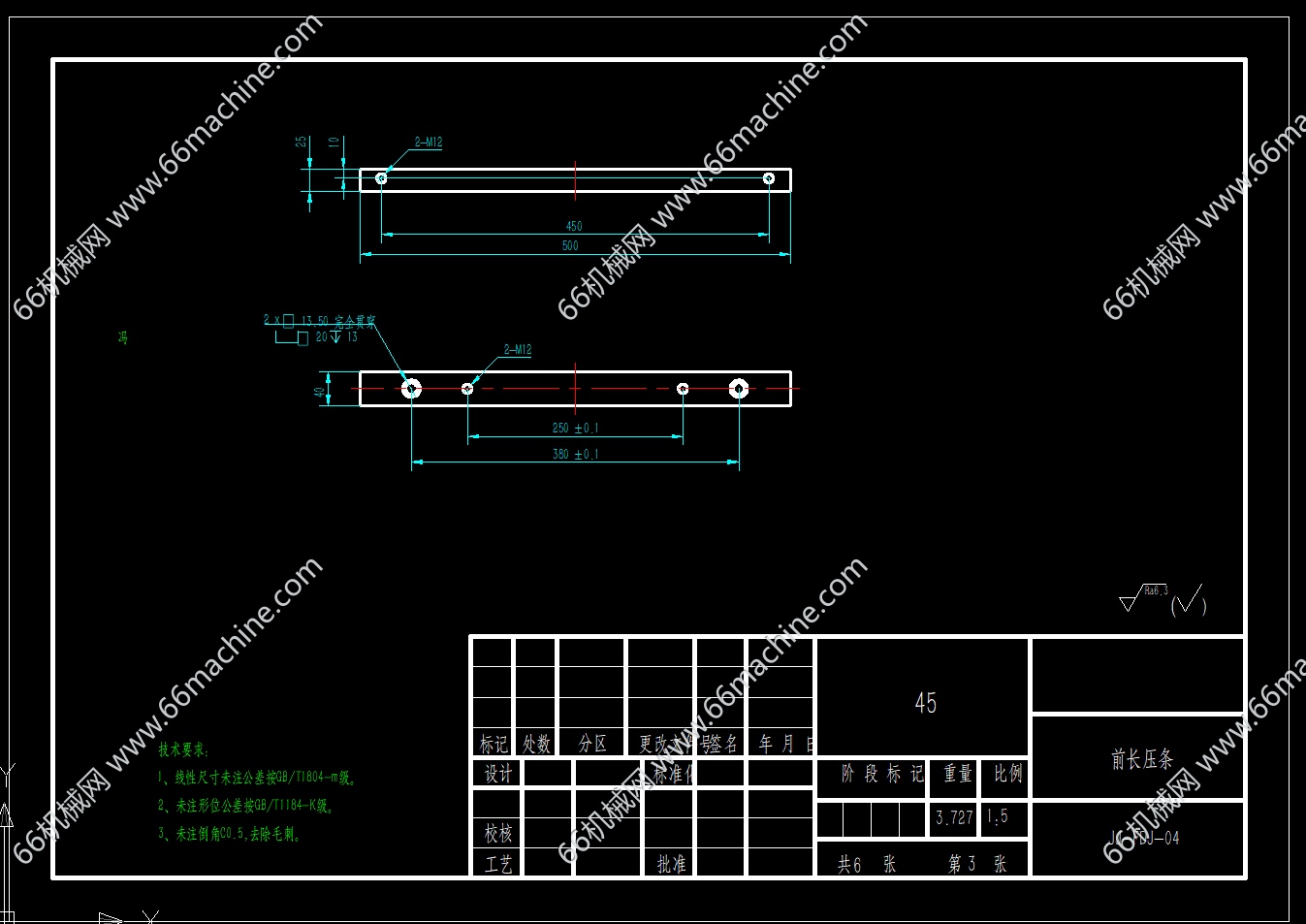

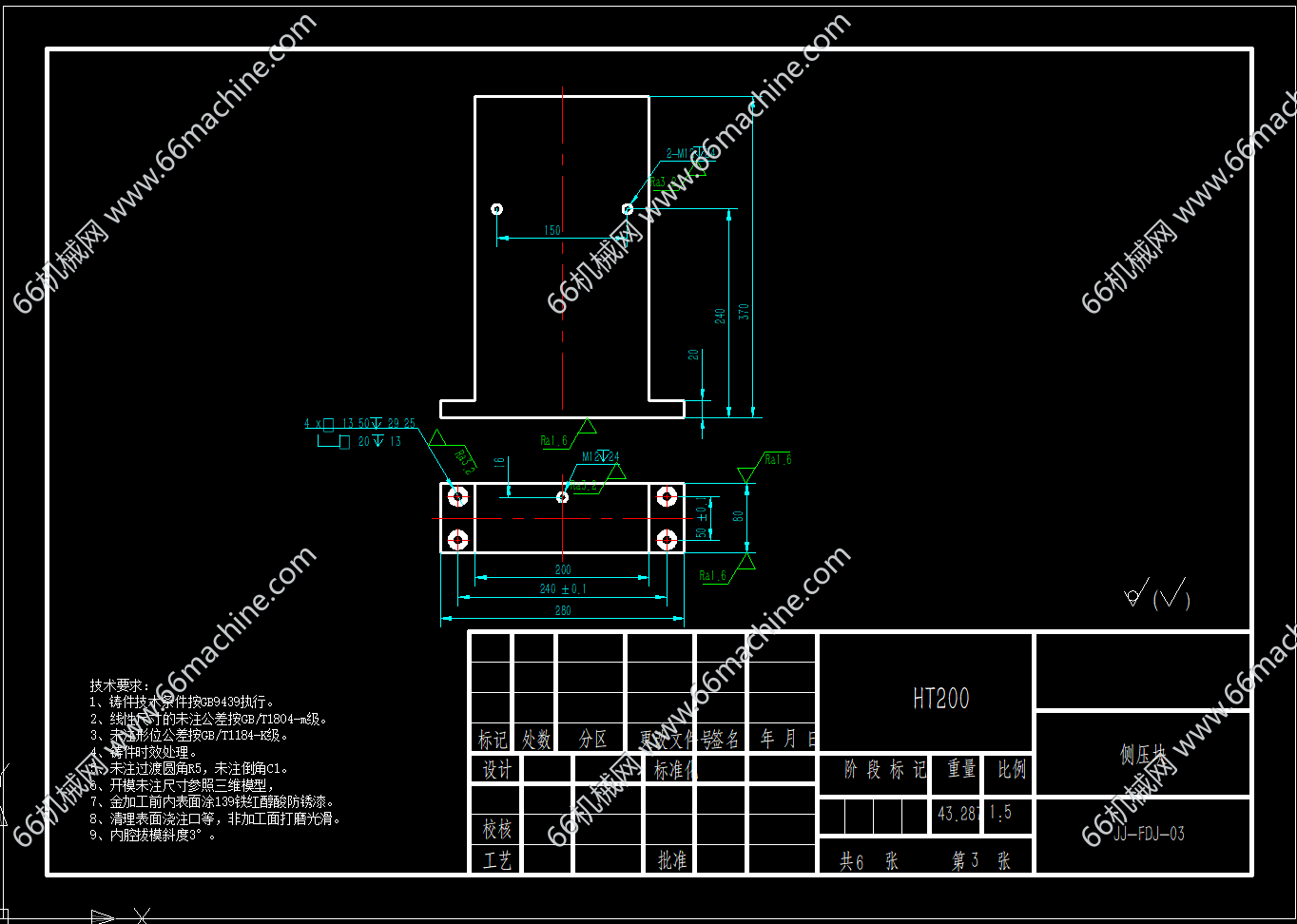

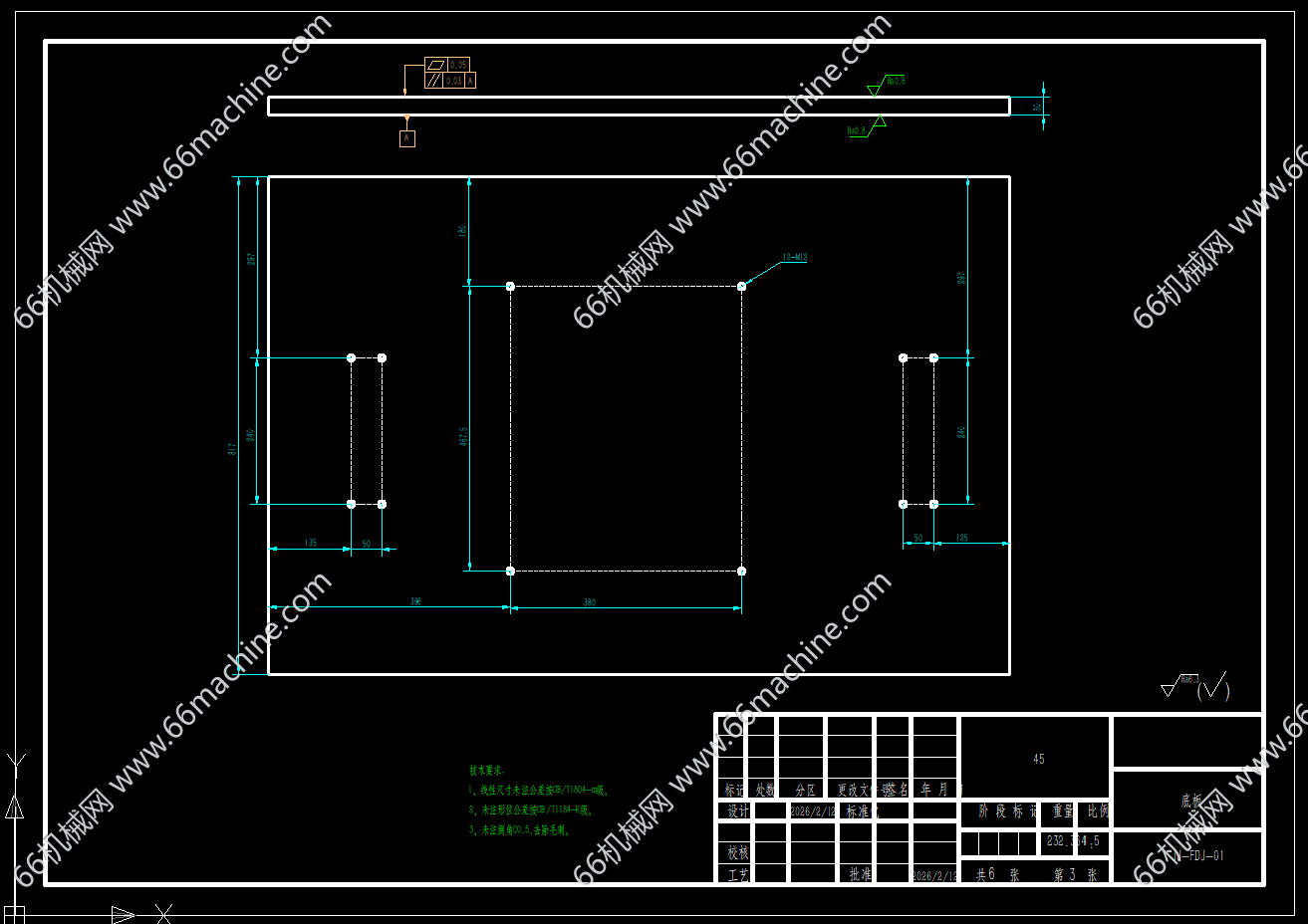

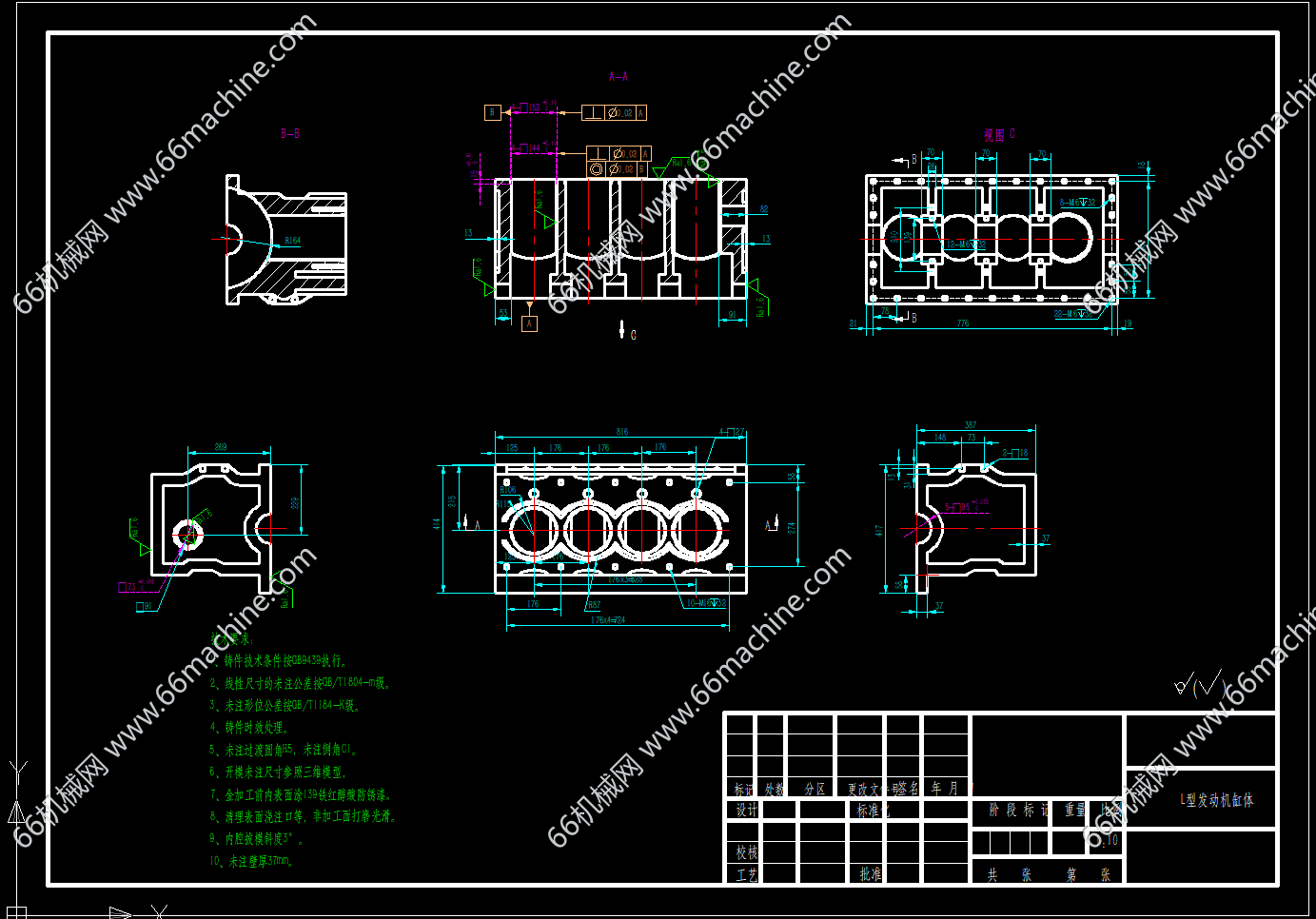

本模型为发动机缸体夹具，采用“侧压+前限位”的组合夹紧结构： 两侧压板通过螺栓锁紧，限制缸体横向位移； 前端长压条搭配双活动压头，限制缸体纵向位移，夹紧力分布均匀，避免缸体薄壁结构产生加工变形，同时装夹操作简便，便于工件快速上下料。
机械打工人
图纸ID: 315092070392009376
图纸格式：DWG、fas、SLDPRT、sldprt、SLDASM、wps
图纸版本：Solidworks2020
文件大小：2.77MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
