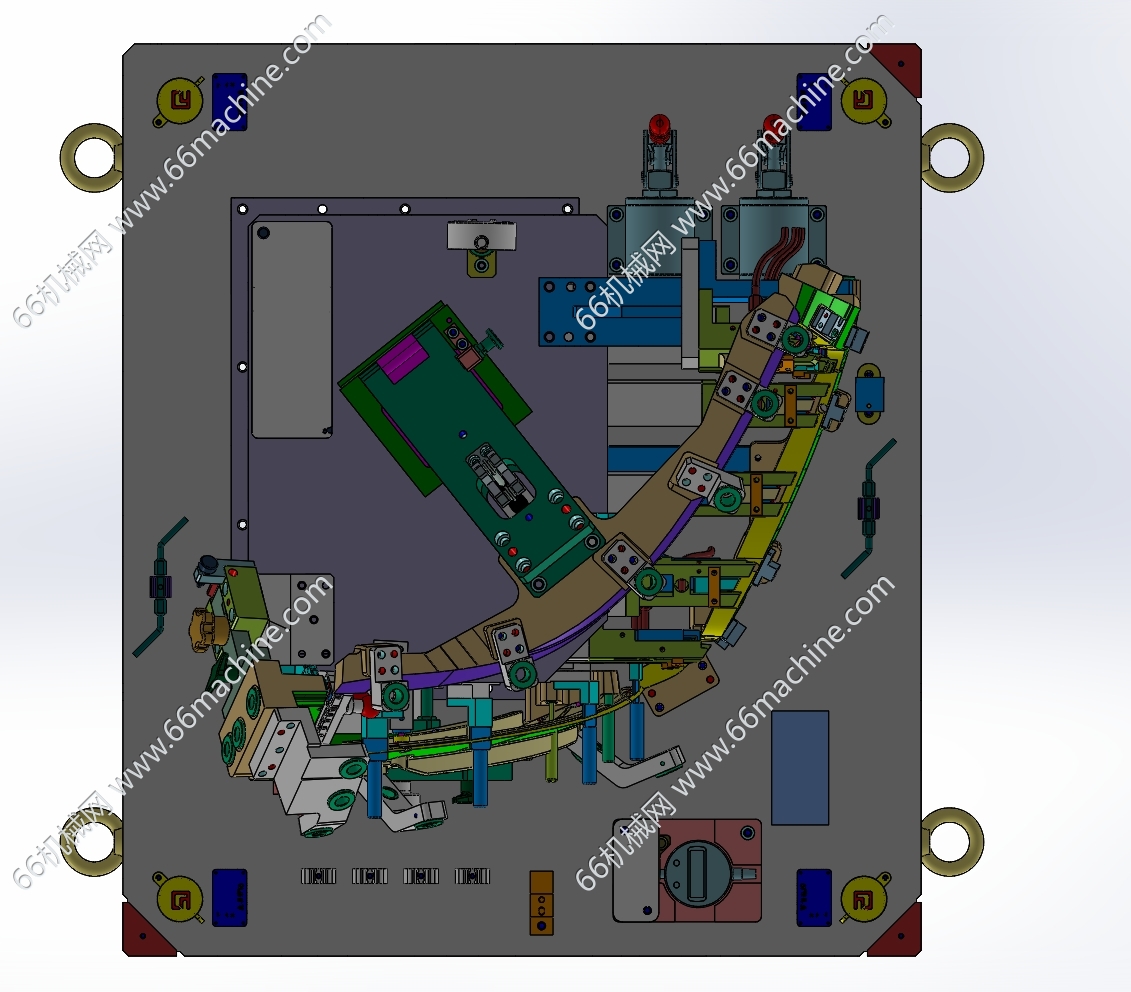

本模型为某企业前保险杠侧支架检具，采用人工或机器人上料，快速夹具进行定位，检具设计要求考虑形位公差和孔的本身的公差，做到任何一个尺寸达到极限时工件都能通过检具验收，如果有尺寸超差则不能通过检具验收的作用。
朝花夕拾
图纸ID: 259721482006044139
图纸格式：x_t
图纸版本：其它模型软件
文件大小：14.38MB
所需积分：40机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
