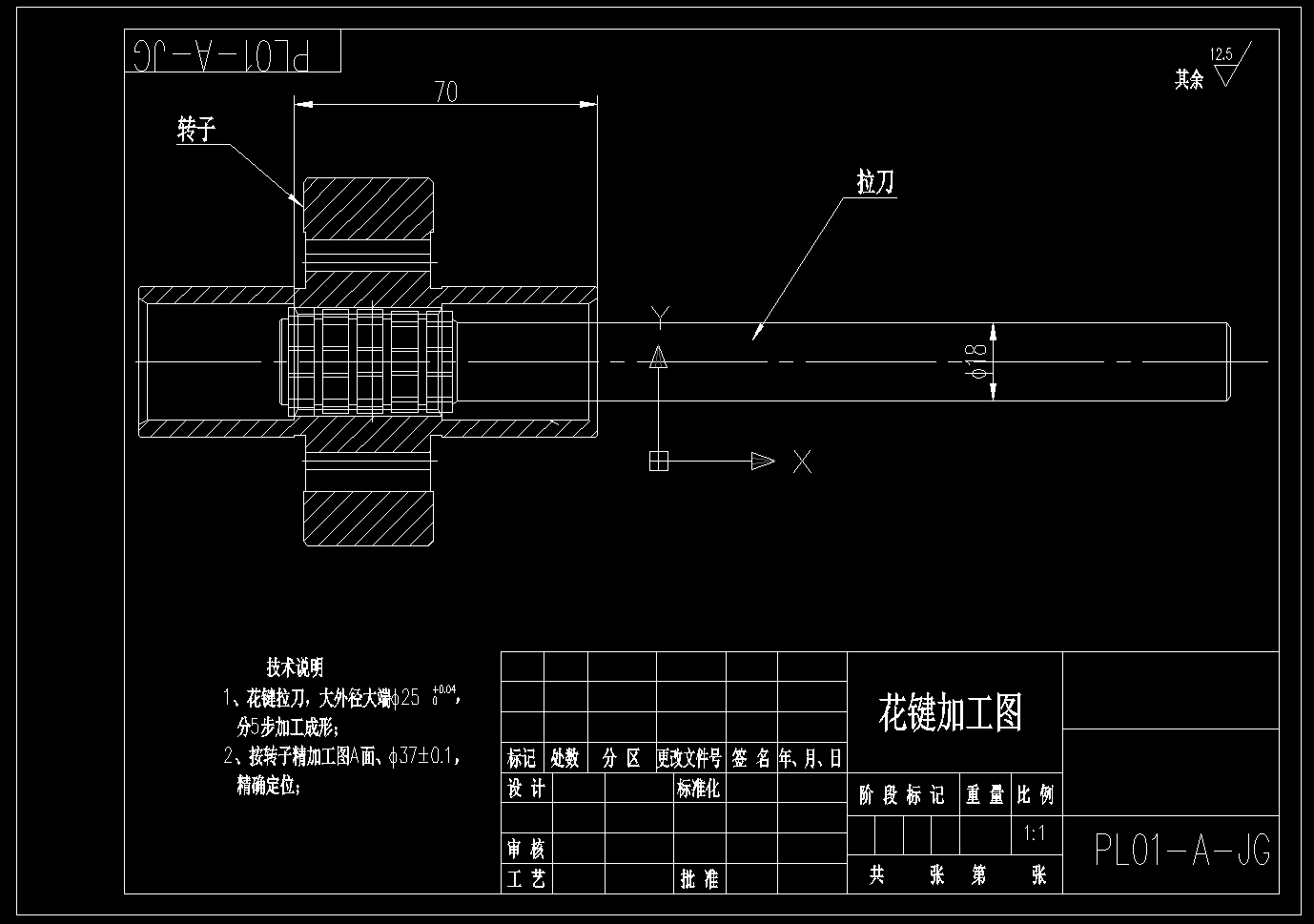

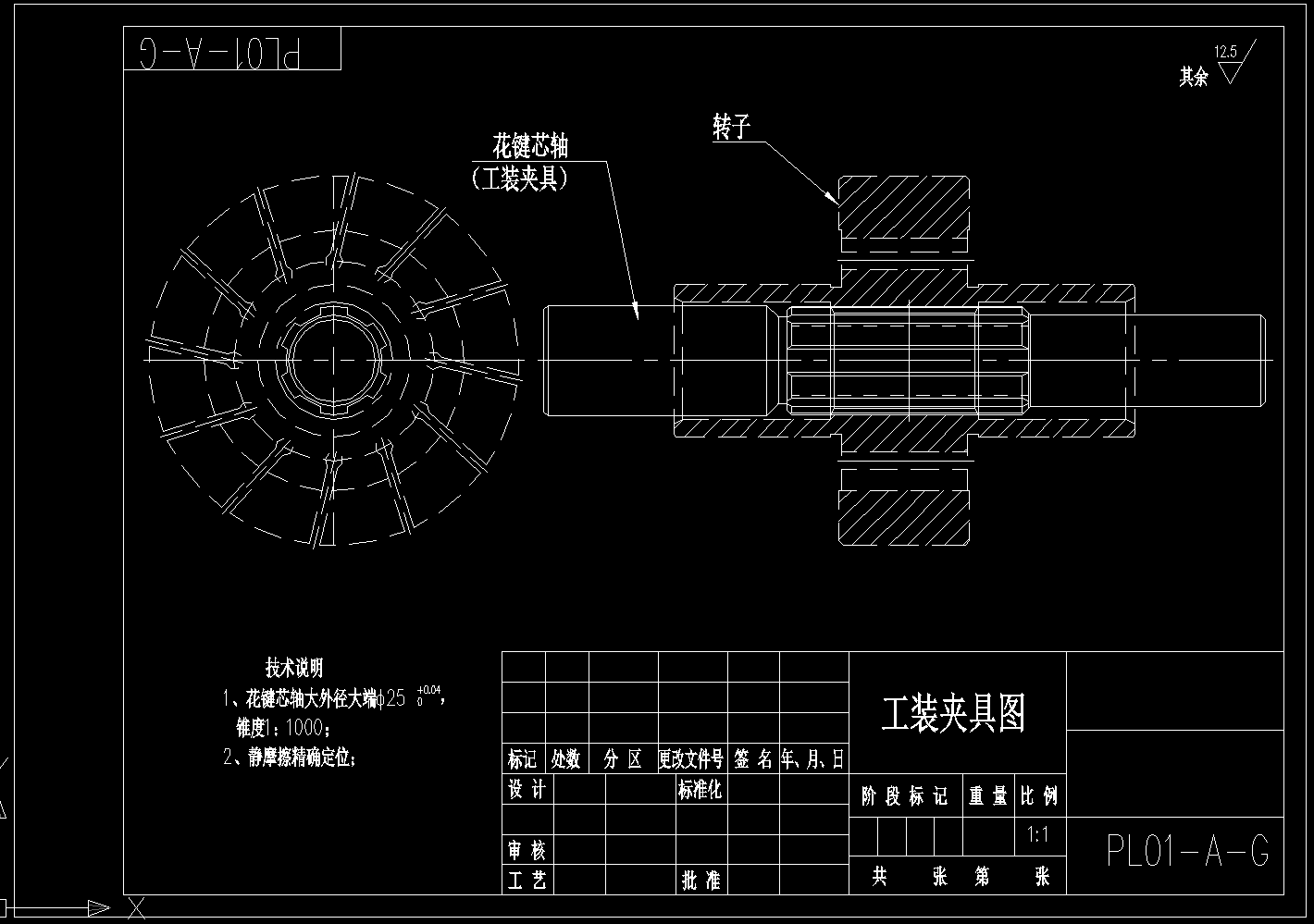

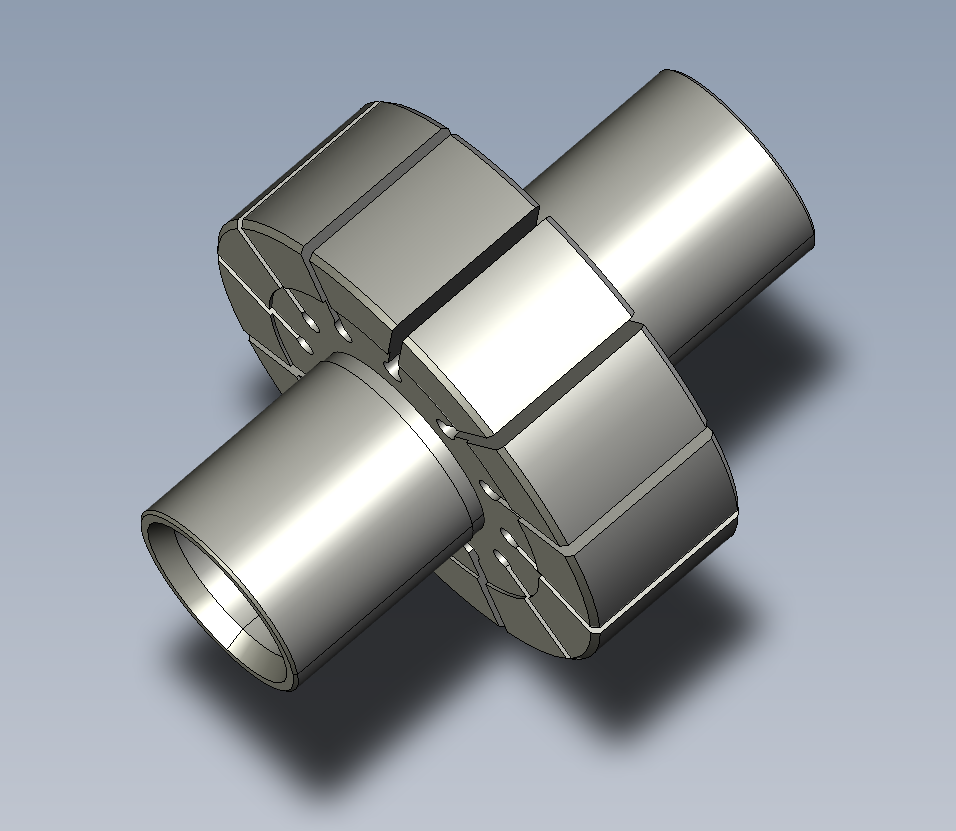

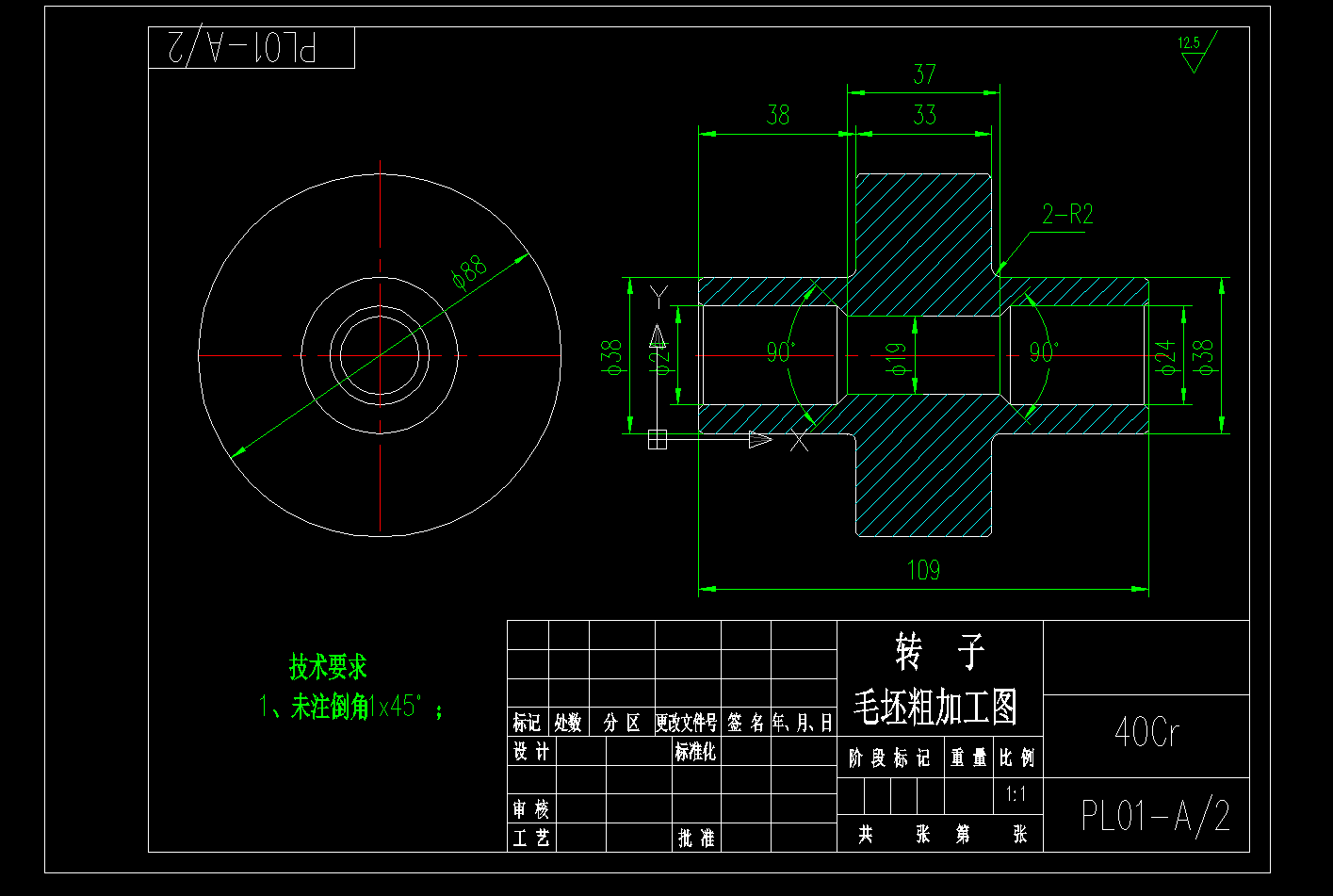

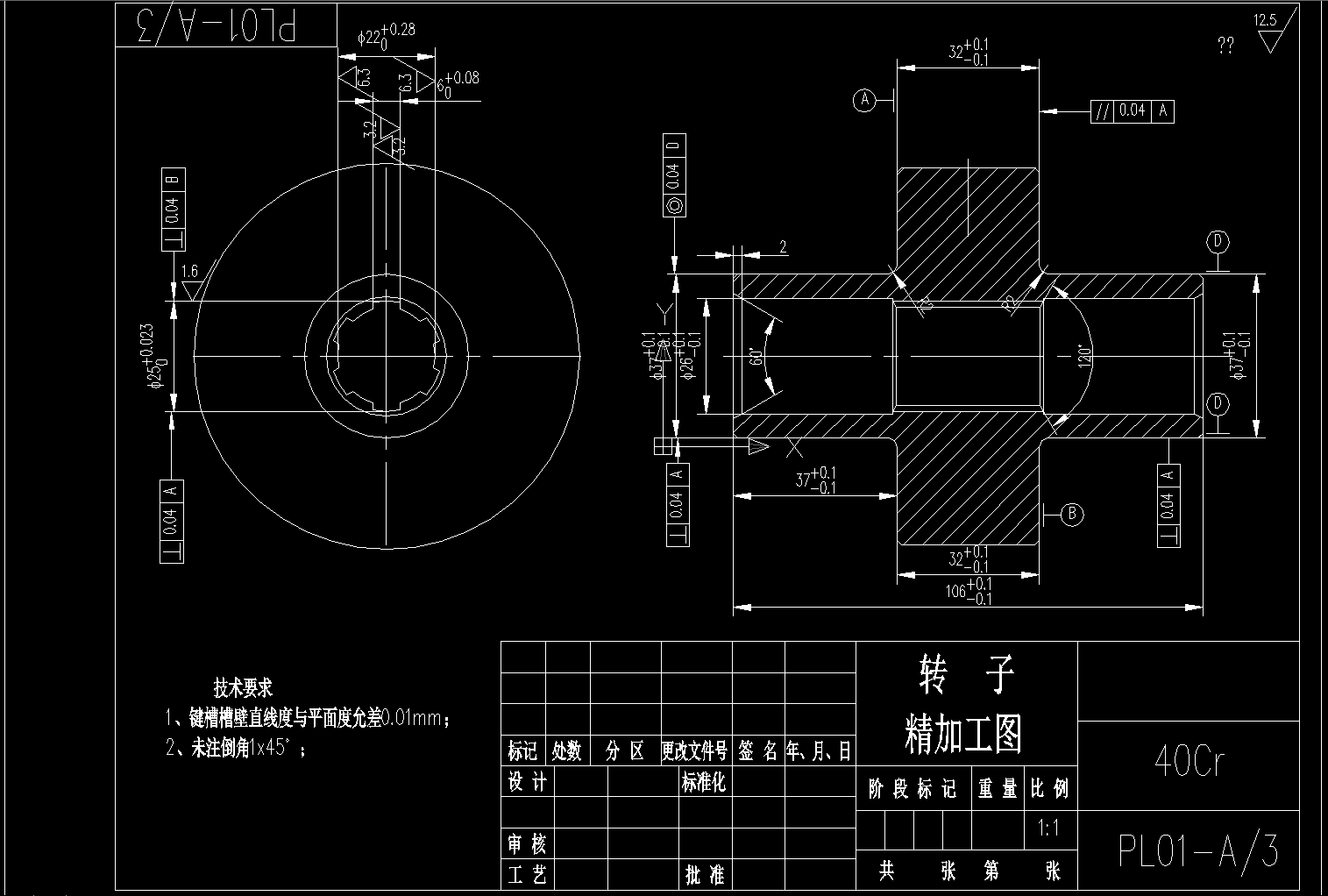

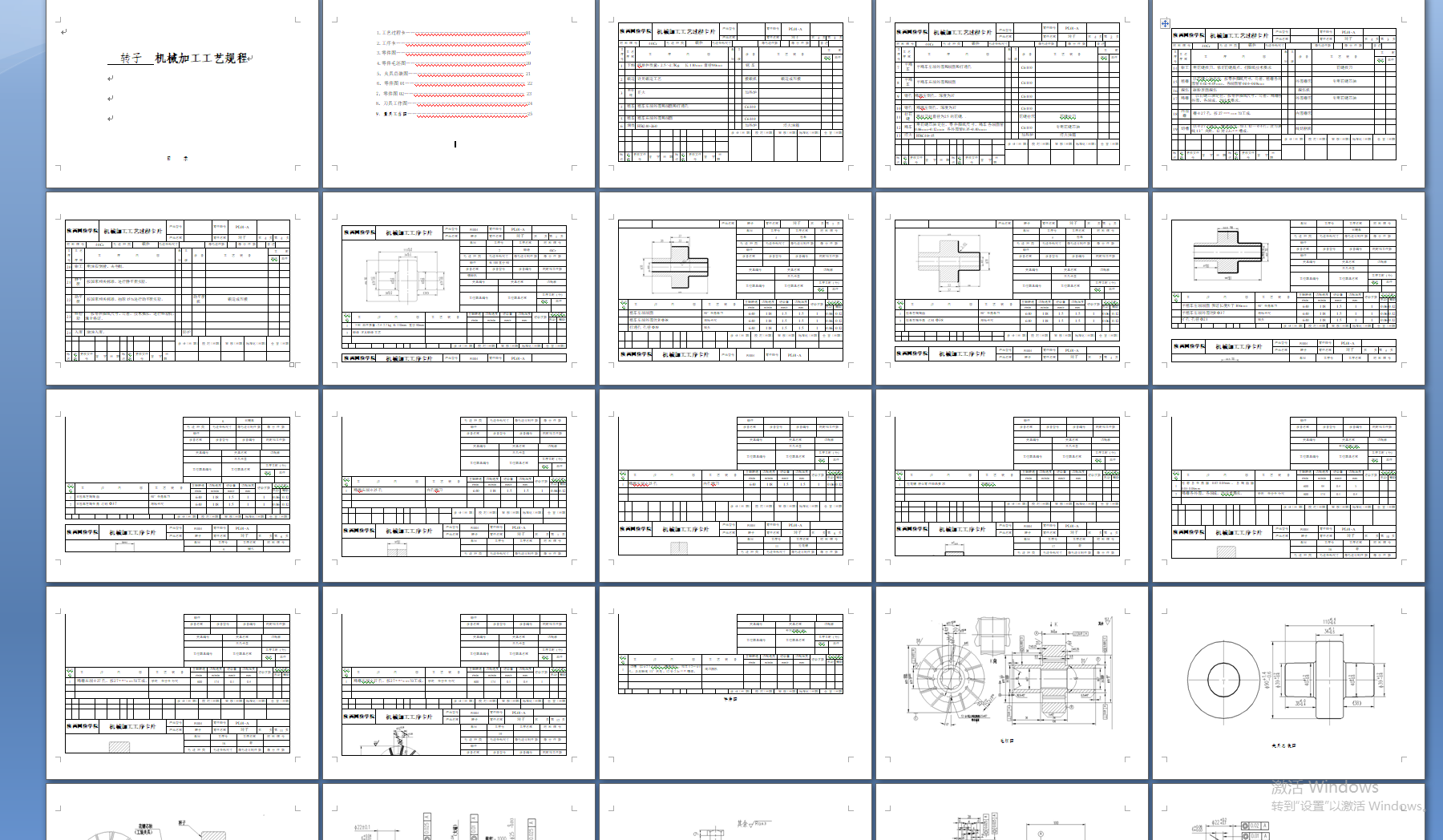

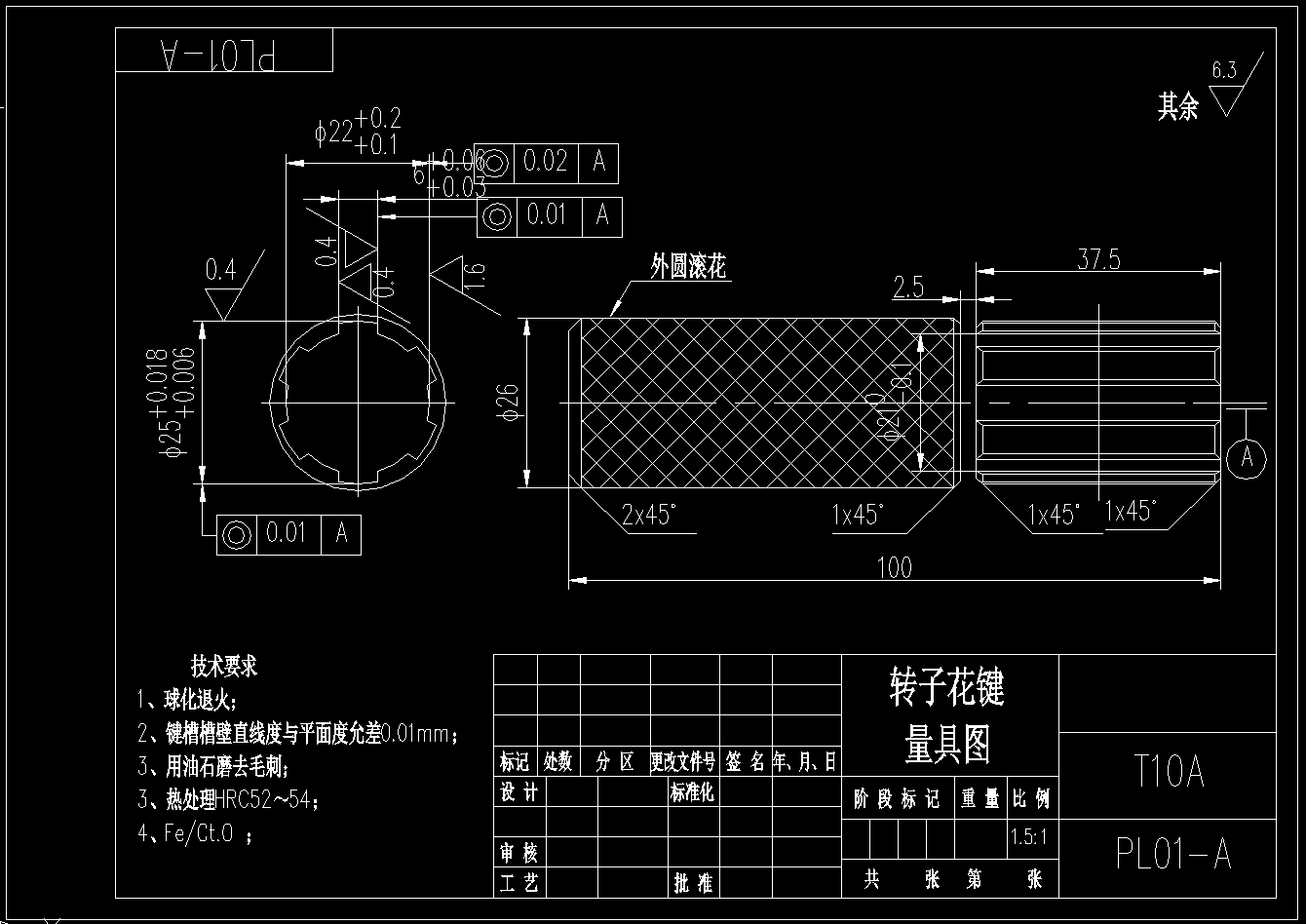

【资料包含说明书、工艺规程、3D及CAD,可供大家参考!】 转子是盘盖类零件,结构特点主要是回转体组成,另有凸台,孔,圆角,倒角等结构。此转子可通过锻造毛坯件,由车床粗车外形,调质处理,获得良好的力学性能和切削性能,半精车外形,花键拉刀加工6-22*25*6花键,研磨内外表面,符合图纸、技术要求。线切割加工2.3+0.03mm槽。通过以上工艺步骤最终加工完成。三、设计内容: 1、零件图分析:l)、零件图工艺性分析(结构工艺性及技术条件分析);2)、绘制零件图; 2、毛坯选择: 1)、毛坯类型; 2)、余量确定; 3)、毛坯图。 3、机械加工工艺路线确定: 1)、加工方案分析及确定; 2)、基准的选择;3)、绘制加工工艺流程图(确定定位夹紧方案)。 4、工艺尺寸及其公差确定: 1)、基准重合时(工序尺寸关系图绘制); 2)、利用尺寸关系图计算工序尺寸; 3)、基准不重合时(绘制尺寸链图)并计算工序尺寸。 5、设备及其工艺装备确定: 6、切削用量及工时定额确定: 确定每道工序切削用量及工时定额。 7、工艺文件制订: 1)、编写工艺设计说明书; 2)、填写工艺规程;(工艺过程卡片和工序卡片) 8、指定工序机床夹具设计: 1)、工序图分析; 2)、定位方案确定; 3)、定位误差计算; 4)、夹具总装图绘制。 9、指定工序刀具、量具没计。(绘制刀具量具工作图) 四、上交资料(全部为电子文稿): 1、零件机械加工工艺规程制订设计说明书一份;(按统一格式撰写) 2、工艺文件一套(含工艺流程卡片、每一道工序的工序卡片含工序附图); 3、零件图、毛坯图各一张;零件三维图、毛坯三维图各一张; 3、机床夹具设计说明书一份;(按统一格式撰写) 4、夹具总装图一张(A4图纸);夹具总装三维图一张;全部零件图(A4图纸); 5、刀量具设计说明书一份;(按统一格式撰写) 6、刀具工作图一张(A4图纸);量具工作图一张(A4图纸)
图纸ID: 96388294492952708
图纸格式:1、2、dwg、doc
图纸版本:AutoCAD2007
文件大小:2.46MB
所需积分:50机械币
可否编辑: 可进行编辑,包含特征参数
关注人数:0人
