双滚筒气力循环式花生脱壳机(去壳机、剥壳机)3D+CAD+动画

图纸描述

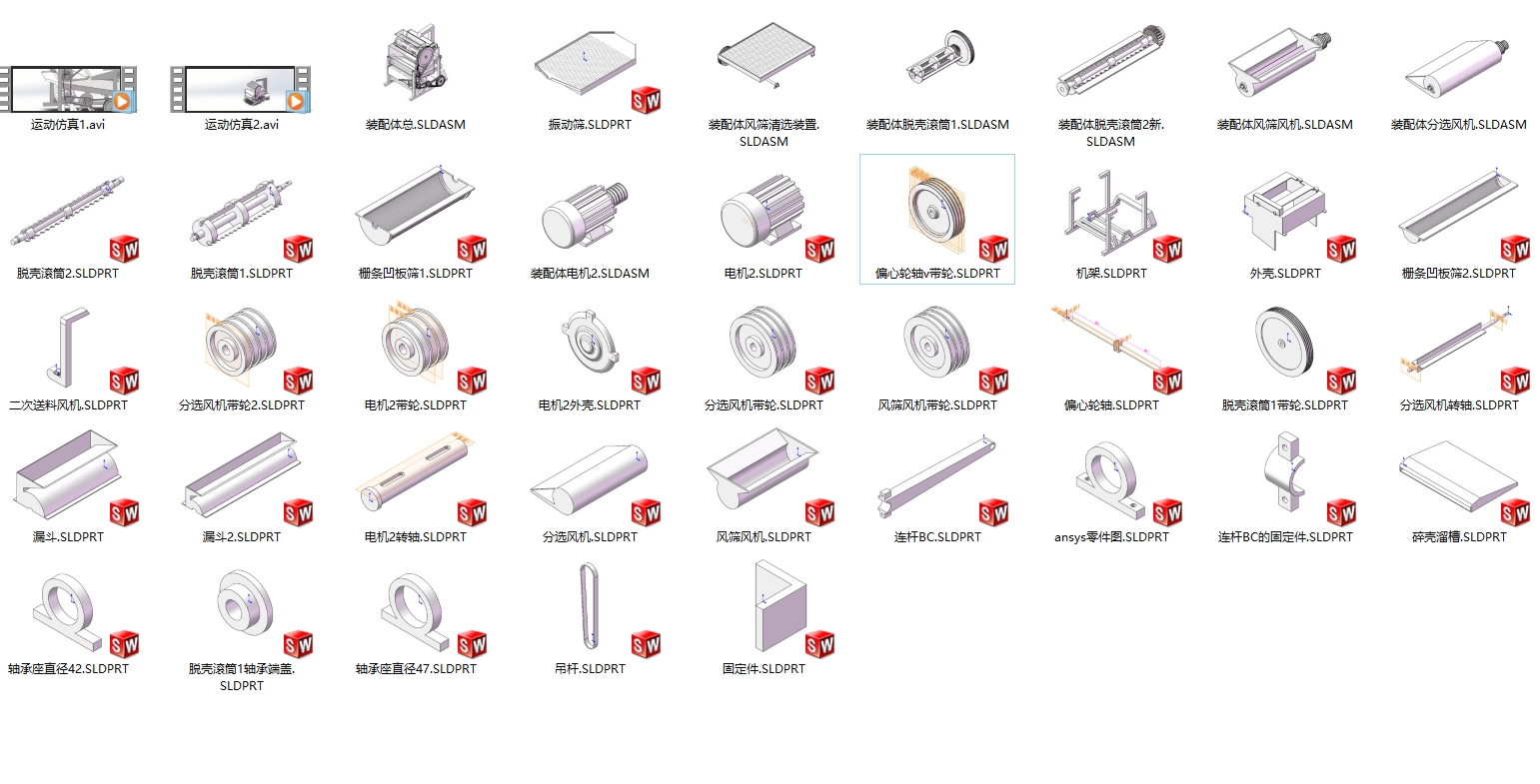

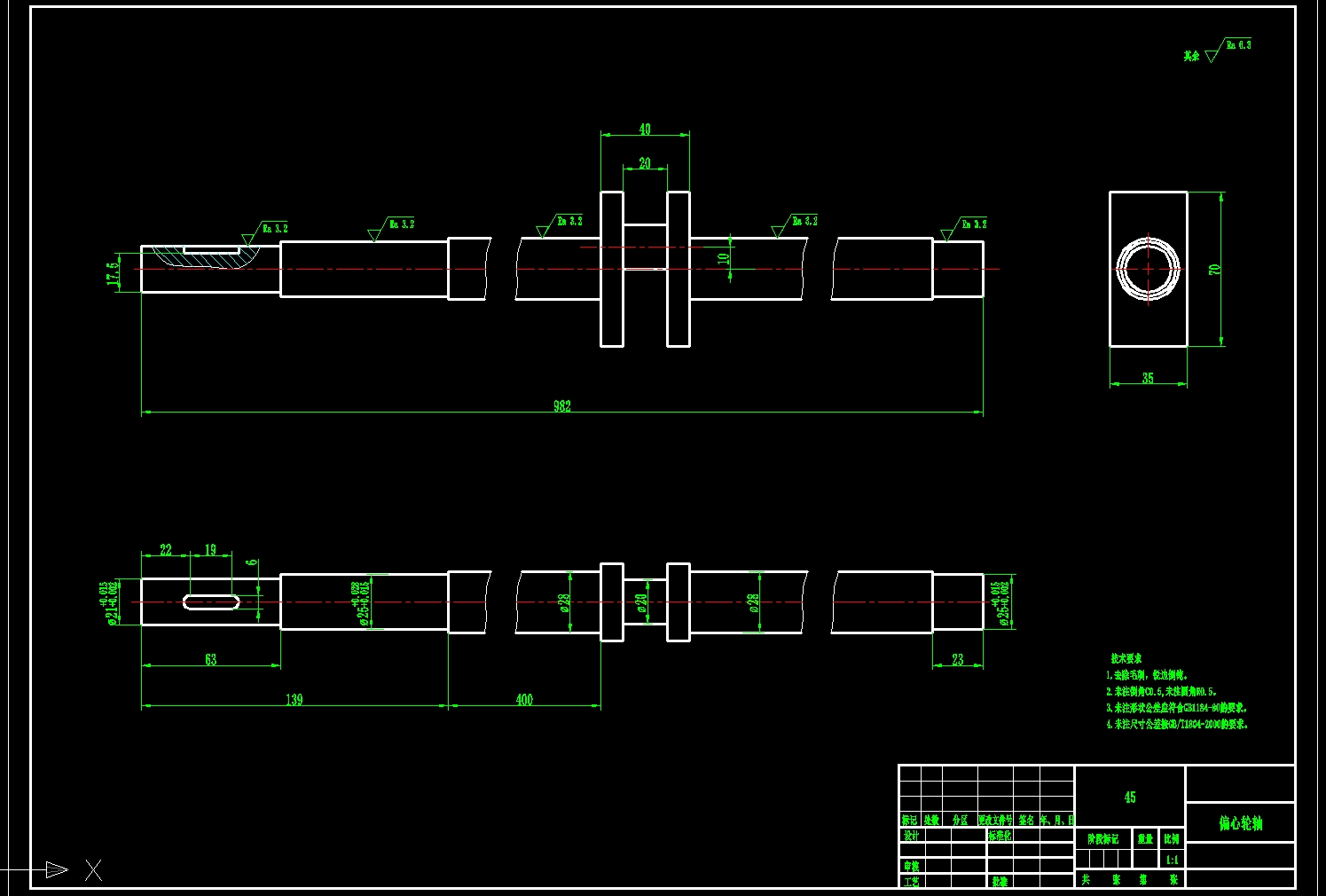

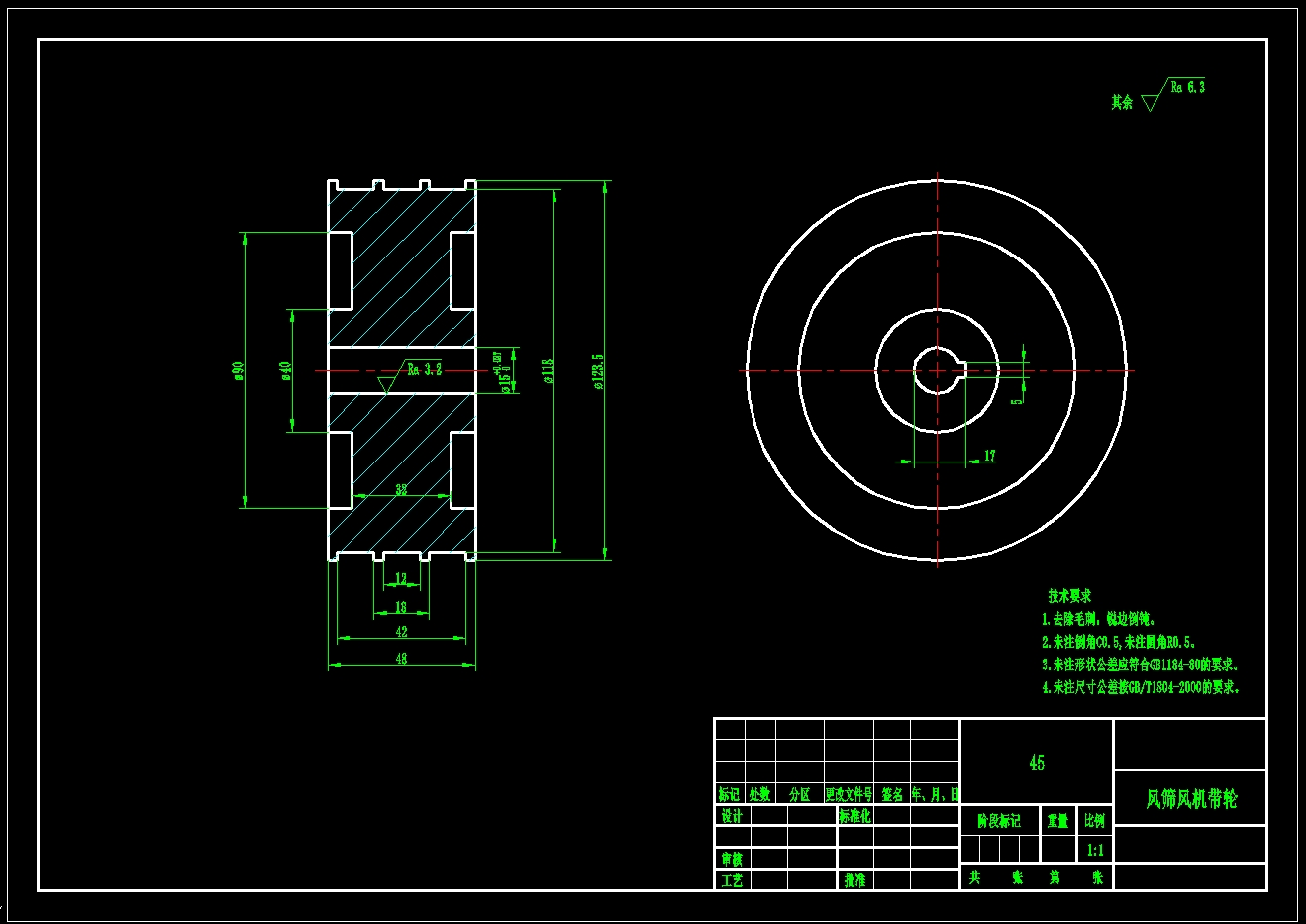

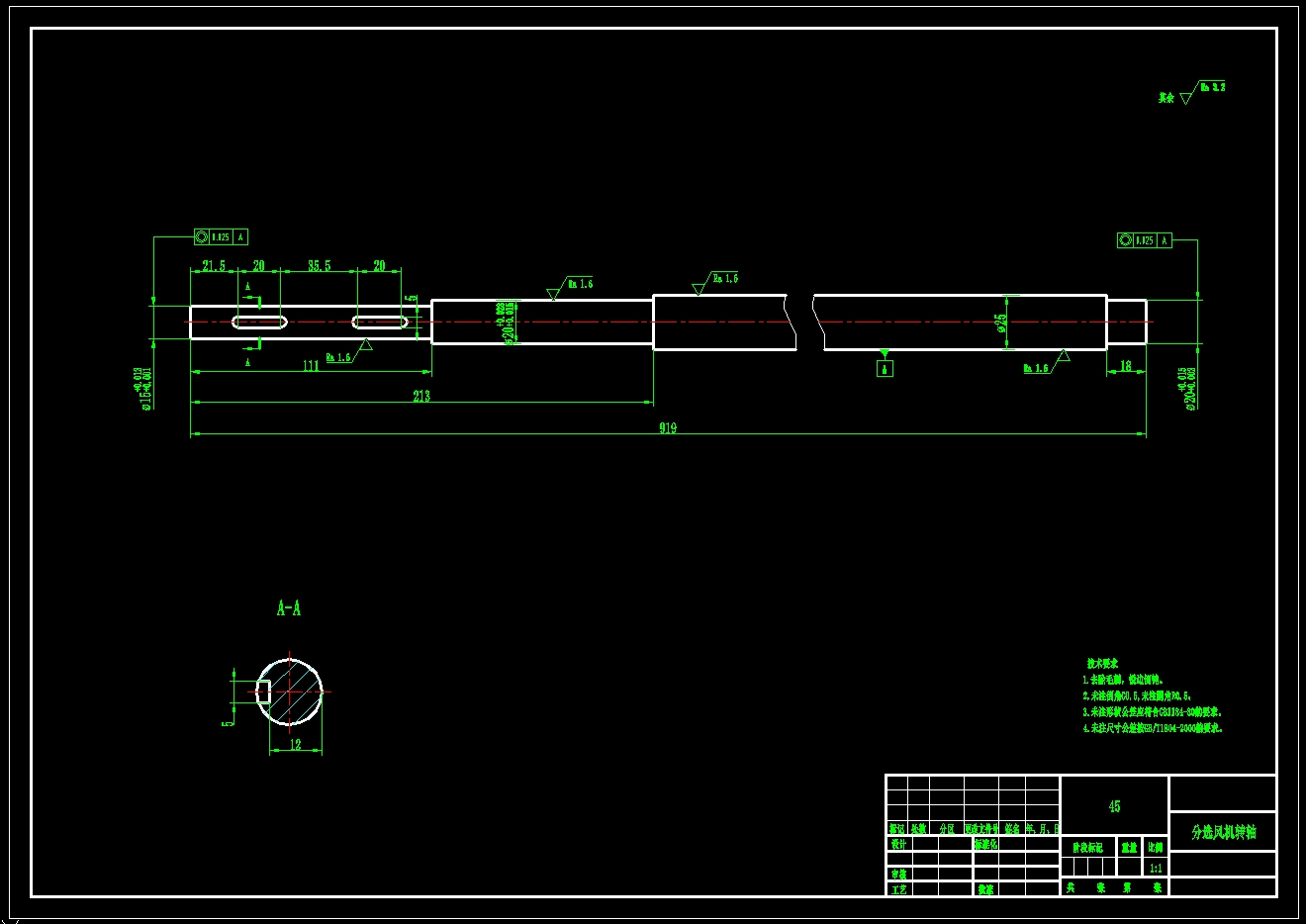

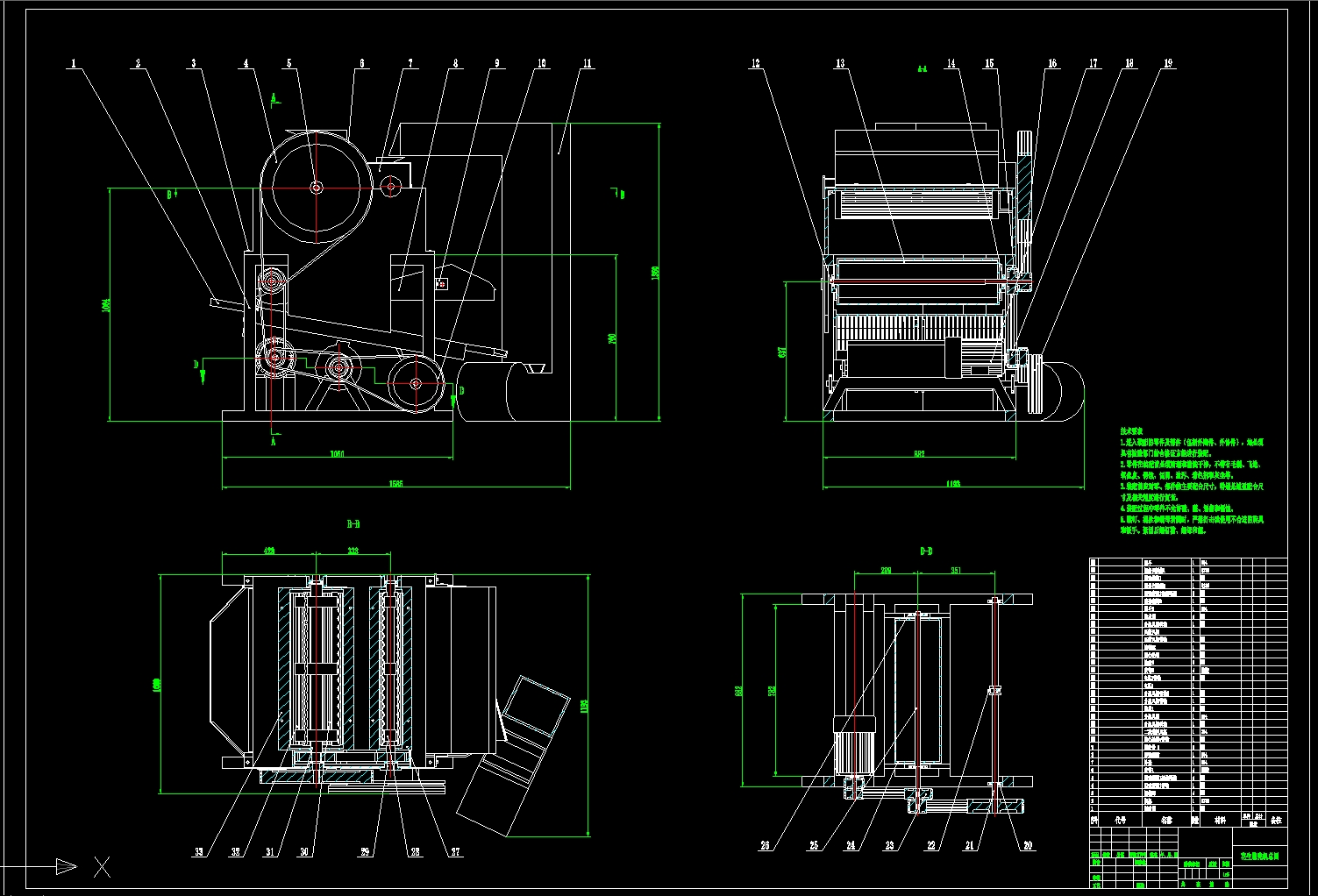

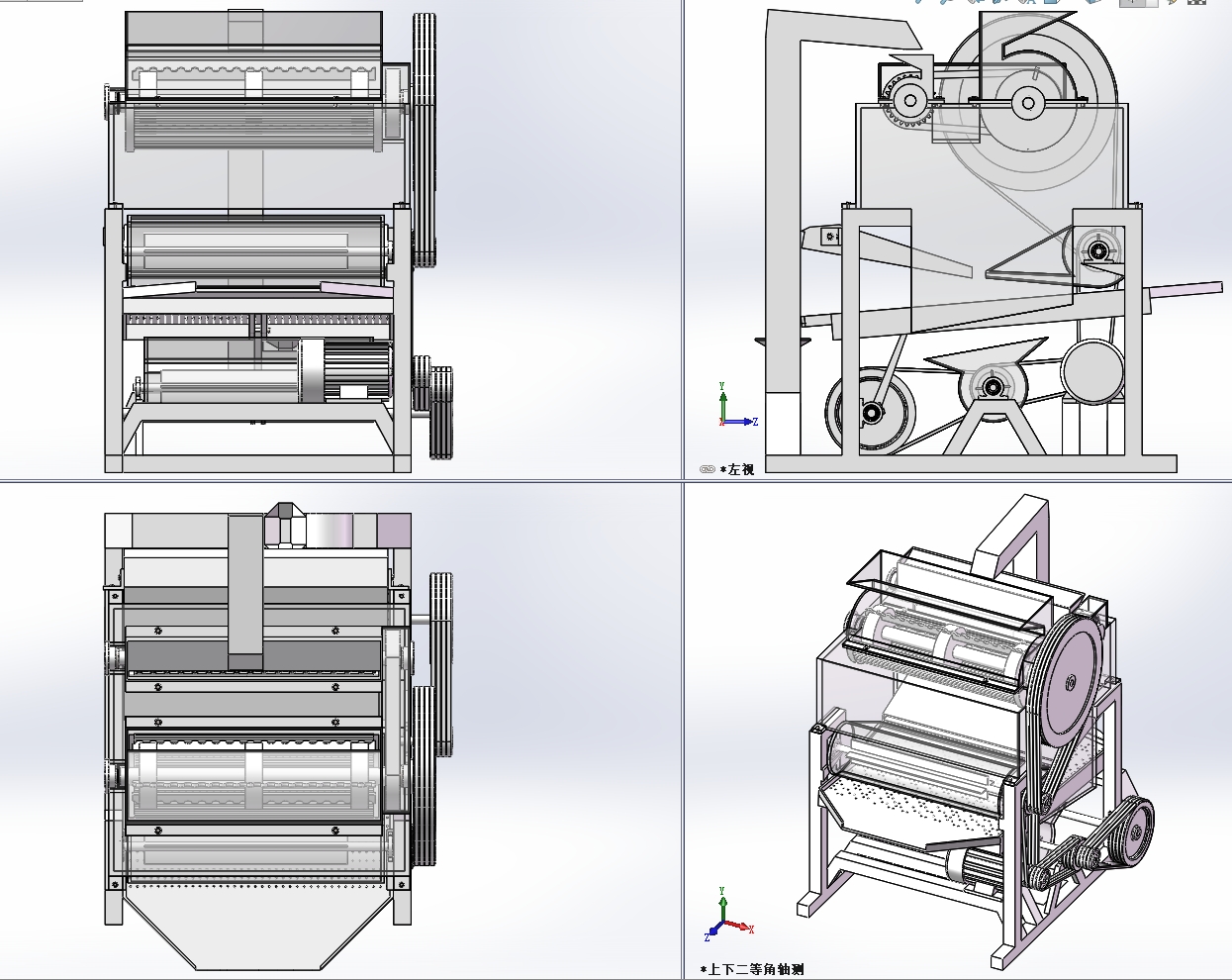

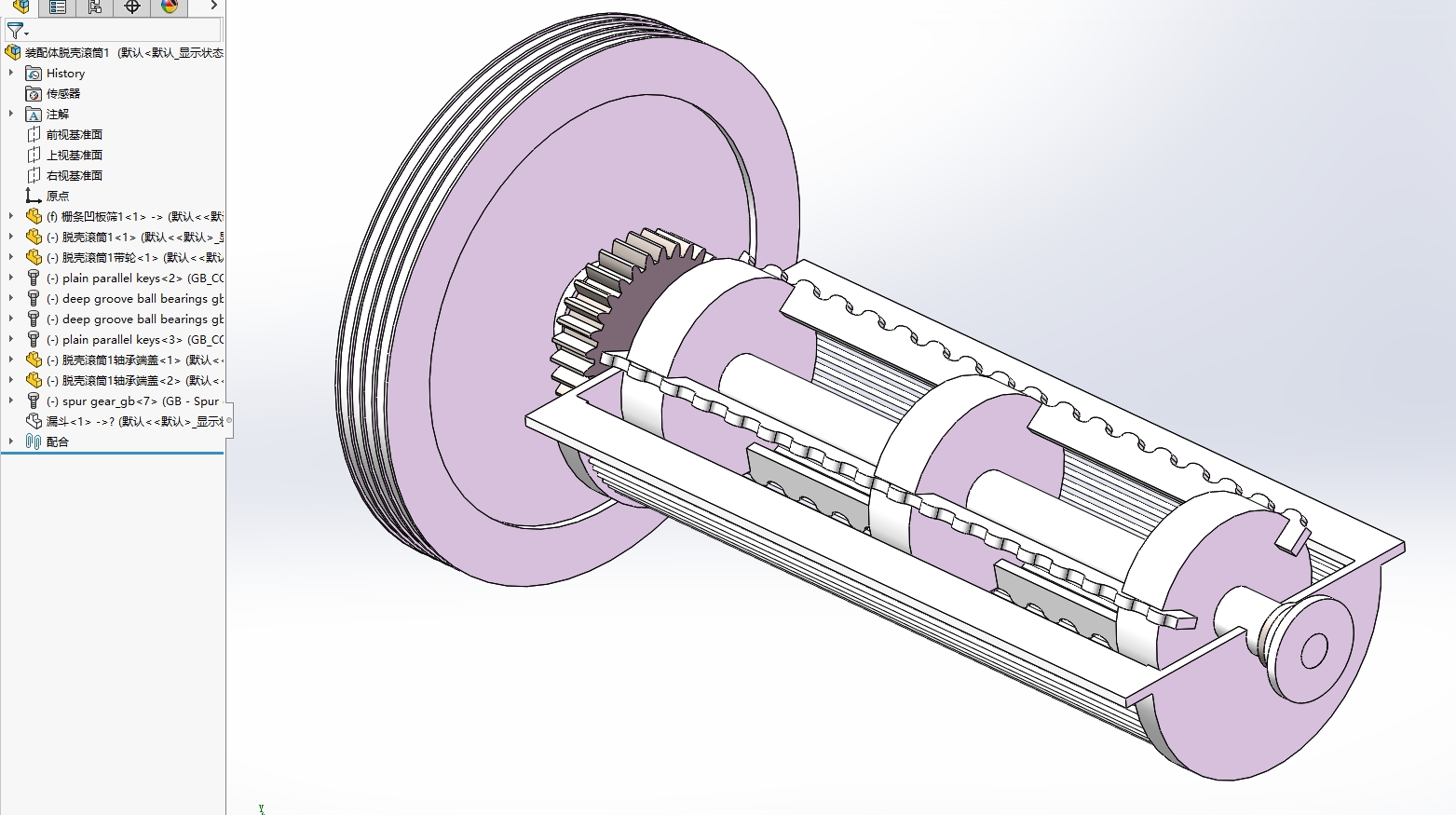

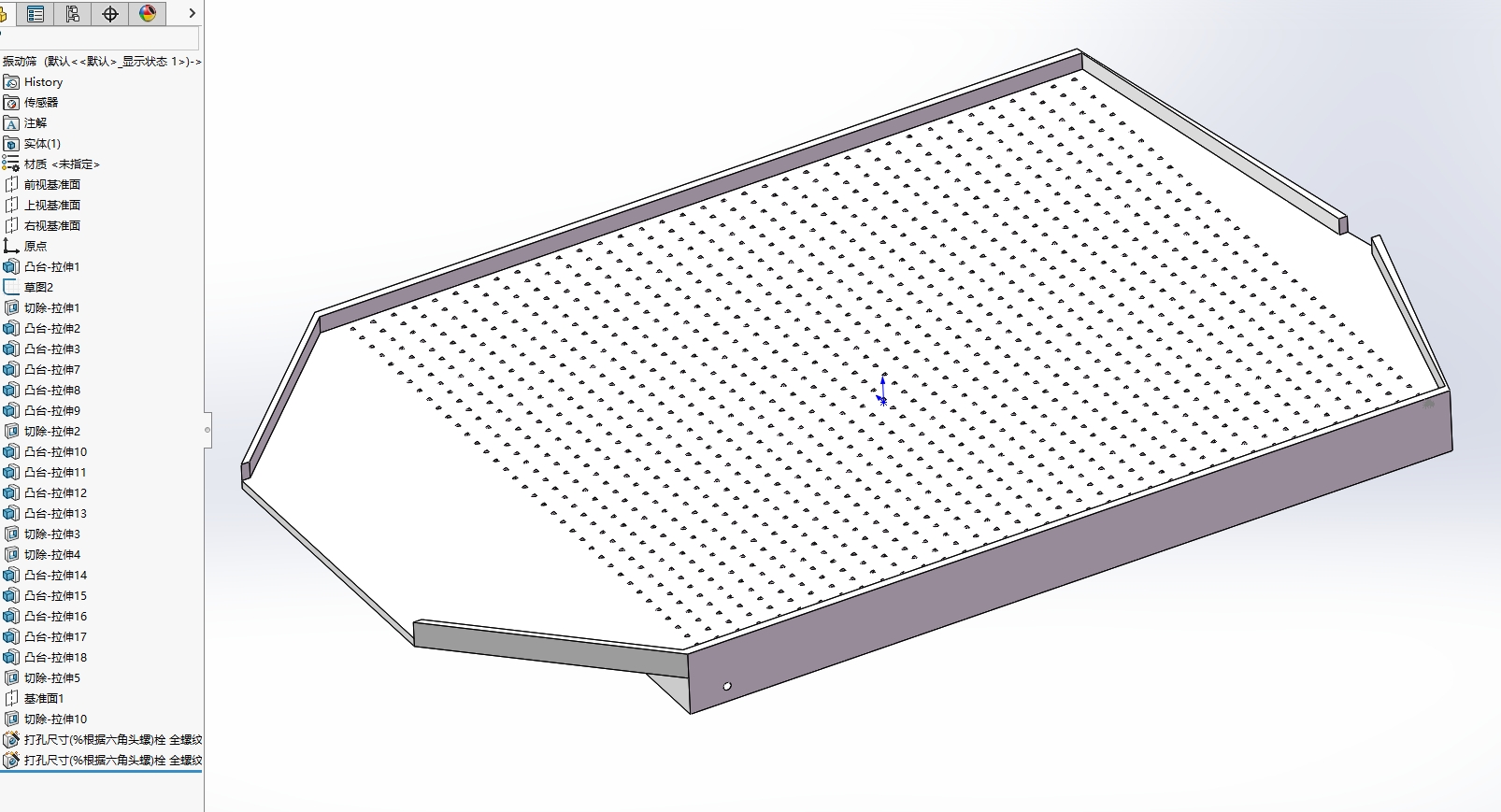

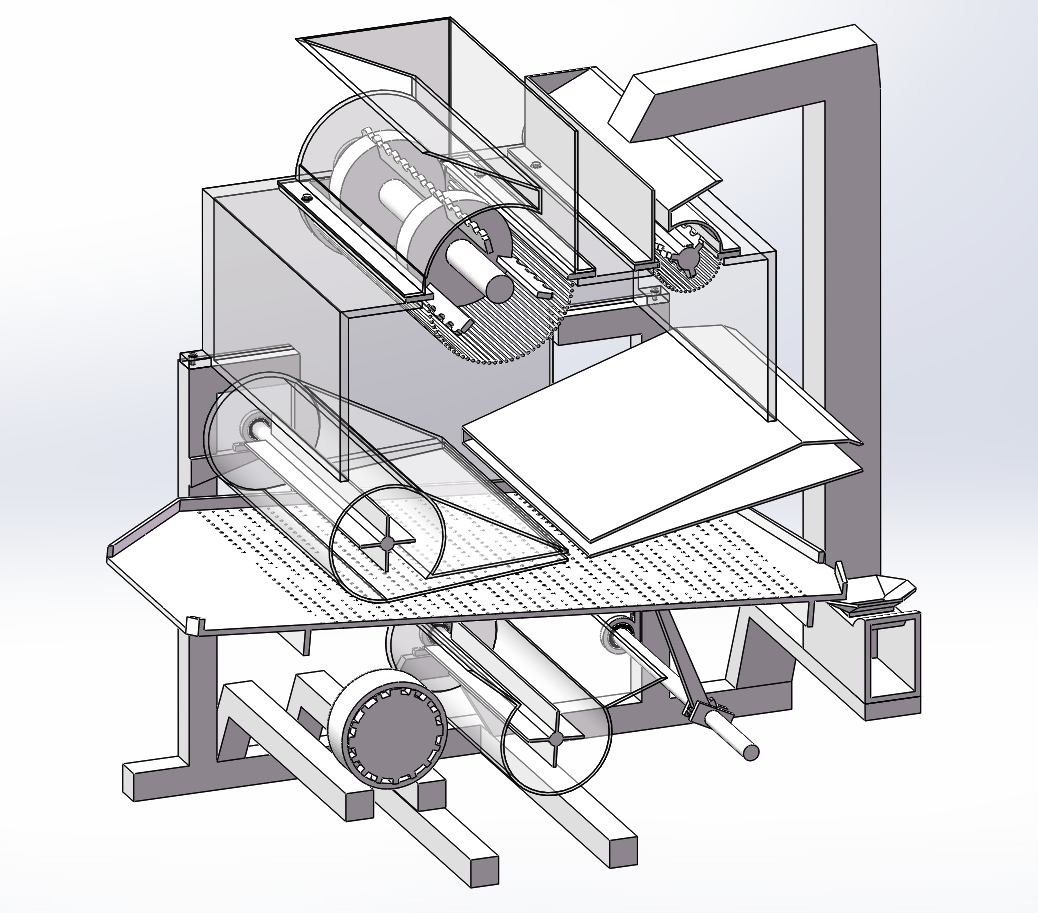

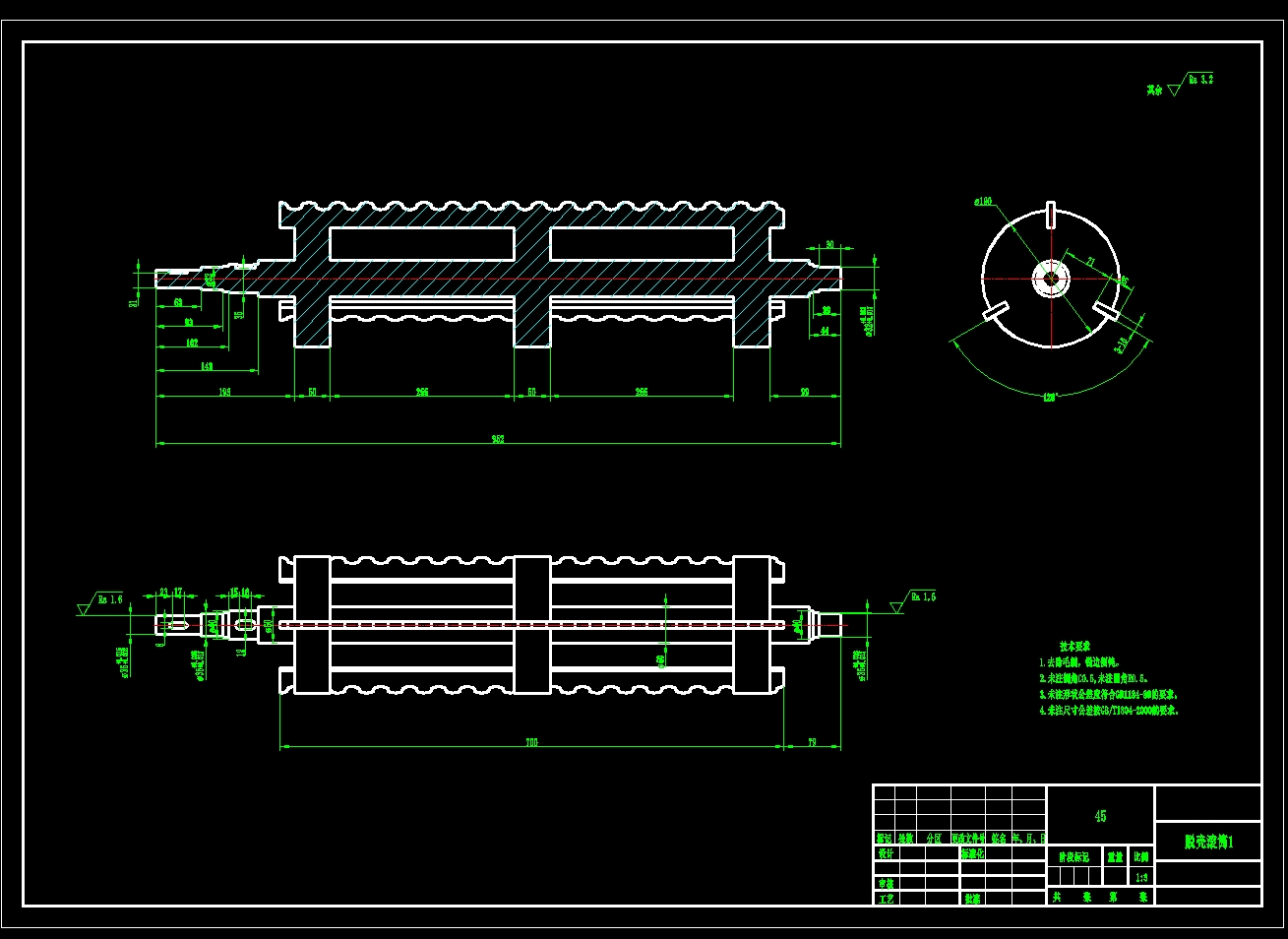

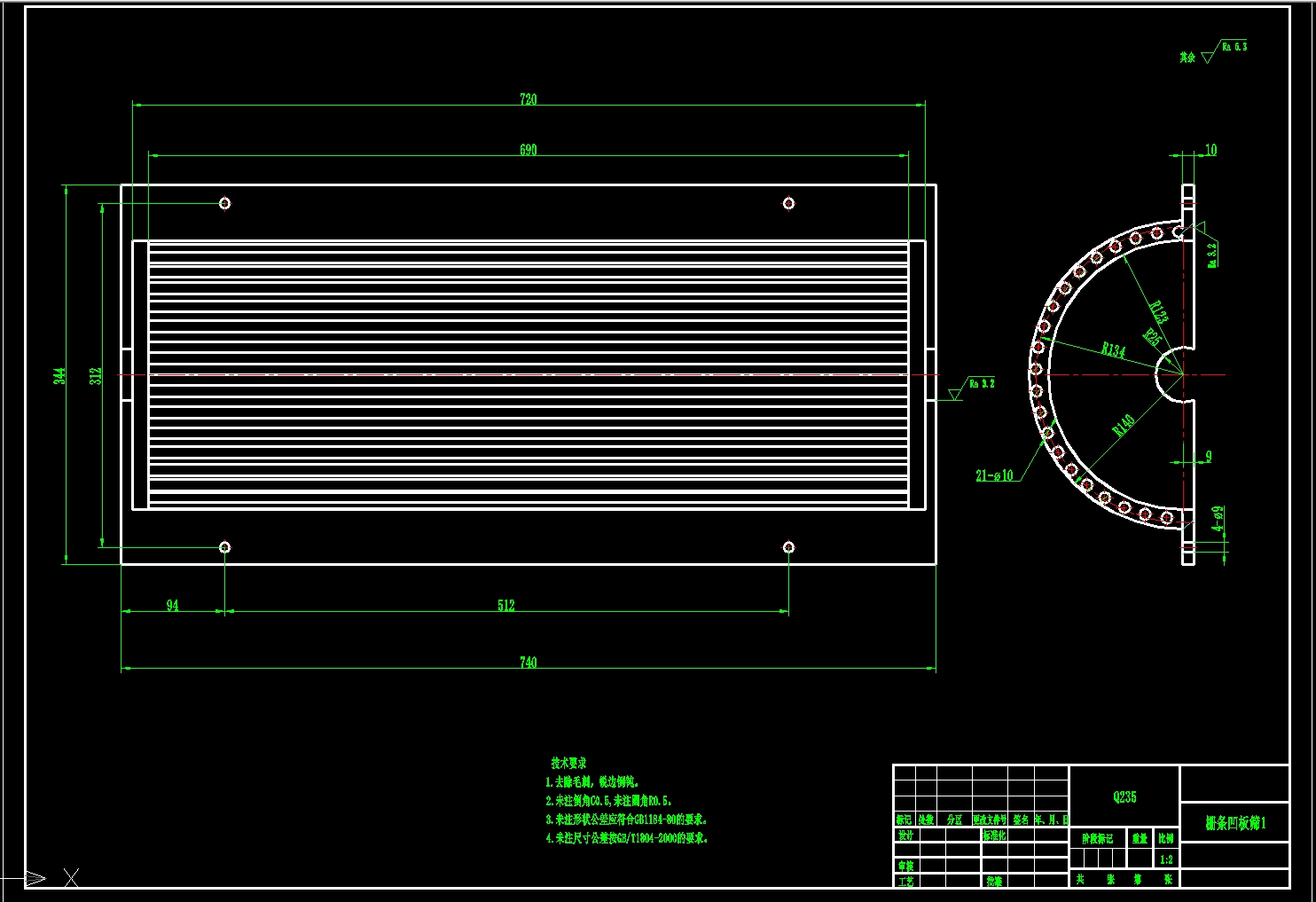

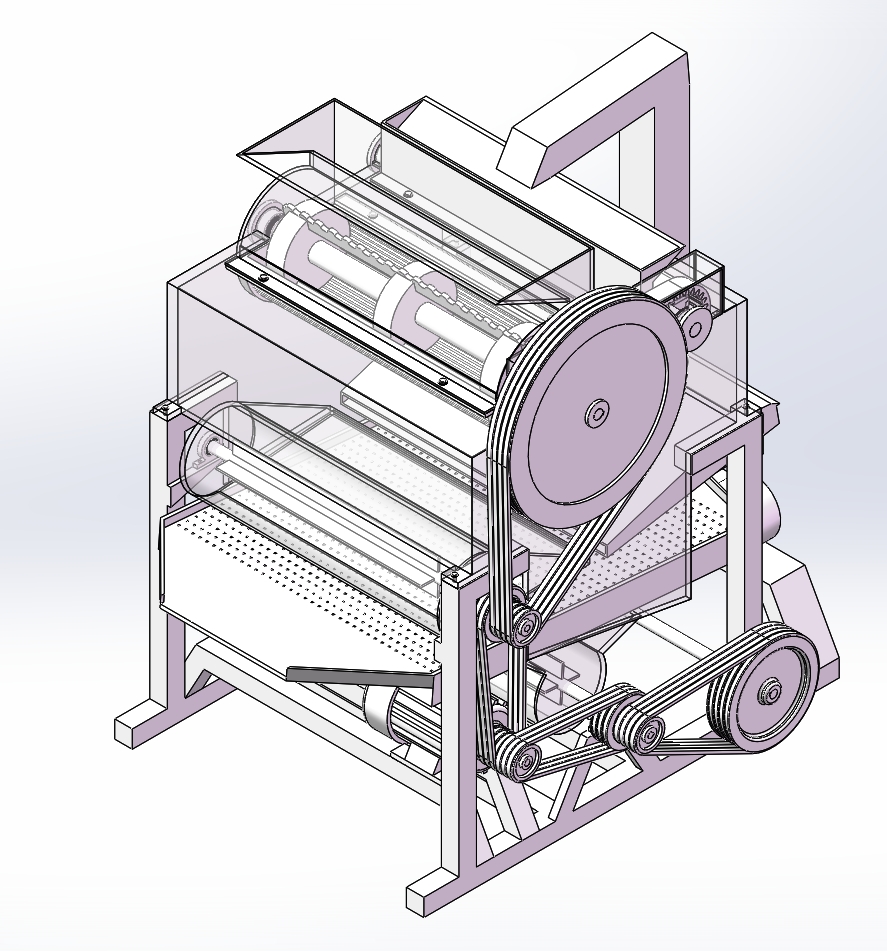

双滚筒气力循环式花生脱壳机由电动机、机架、 喂料斗、一次脱壳滚筒与凹板筛(一次脱壳装置)、 振动筛与风机配合式清选装置、气力输送装置(风 机与输送风筒)、二次脱壳滚筒与凹板筛(二次脱壳 装置)等构成，脱壳机启动之后，花生从一次脱壳喂料斗喂入，受到 一次脱壳滚筒打板的冲击、剪切和挤压，以及花生之 间和花生与凹板筛之间的挤压、摩擦与揉搓等作用， 经过脱壳滚筒的不断循环打击而使花生壳开裂、破 碎，花生仁与花生壳分离。花生脱出物(脱出的花 生仁、花生碎壳和部分未脱壳的花生荚果)在自身 重力、打板与花生之间的挤压力、花生随打板运动的 离心力作用下，透过凹板筛栅条间隙落入振动筛。 脱出物落入振动筛过程中，分选风机的气流将花生 碎壳经碎壳溜槽吹出。花生仁与部分未脱壳的花生 荚果落到振动筛上后，在振动筛与风机气流共同作 用下，花生仁被输送到集仁口内。而未脱壳的花生 荚果则经过未脱花生回收斗进入气力输送风筒，在 送料风机气流的作用下被输送到二次脱壳滚筒内再 次脱壳。由于二次脱壳装置的凹板筛栅条间隙、滚 筒与凹板筛之间脱壳间隙较一次脱壳装置小，而且 二次脱壳滚筒较一次脱壳滚筒转速高，最终使一次 脱壳滚筒未脱壳的花生荚果脱壳，花生仁和花生碎 壳从二次脱壳凹板筛栅条间隙中被分离出来。
