甘蔗收割机

发布时间:2025-06-30
图纸描述

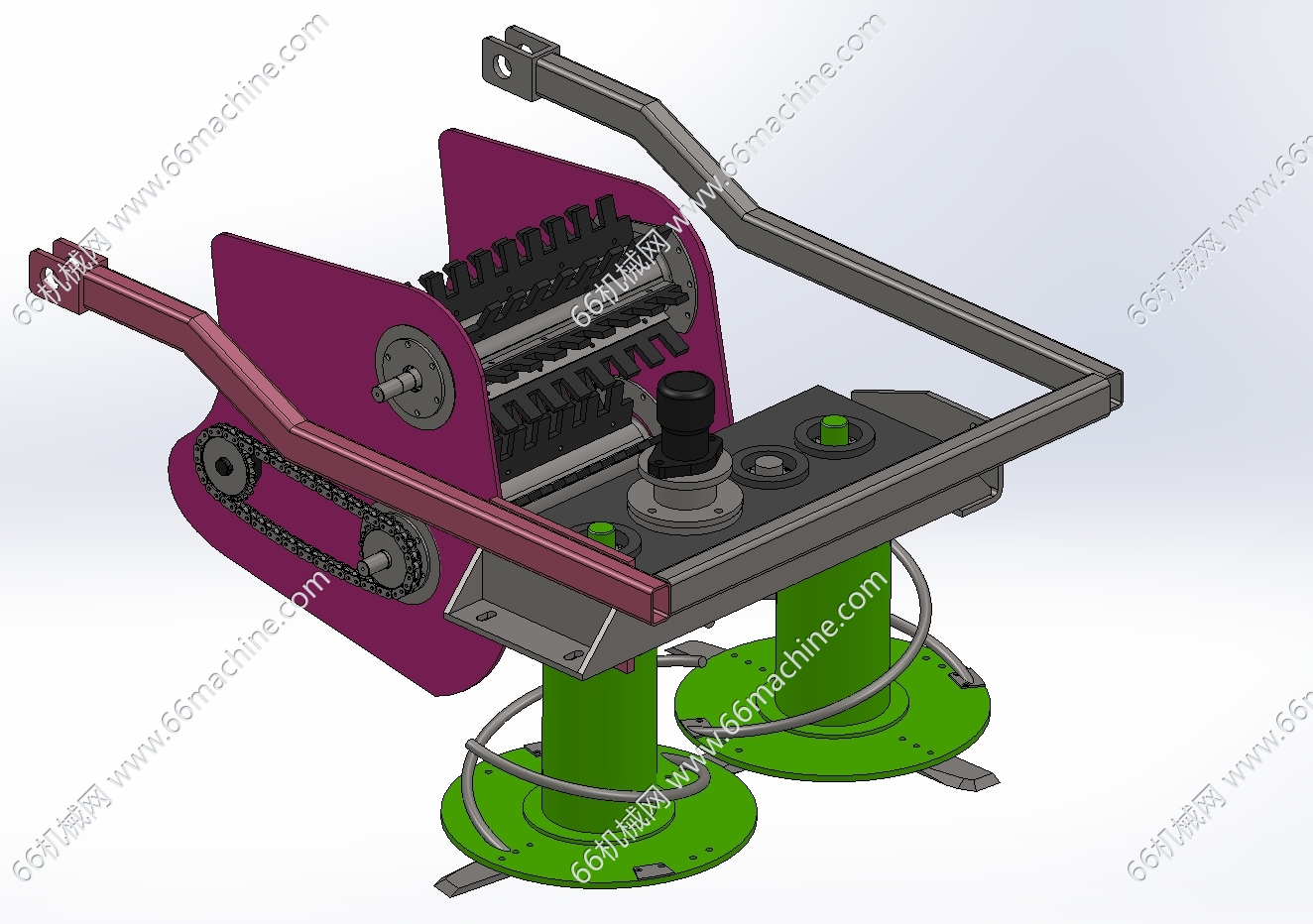

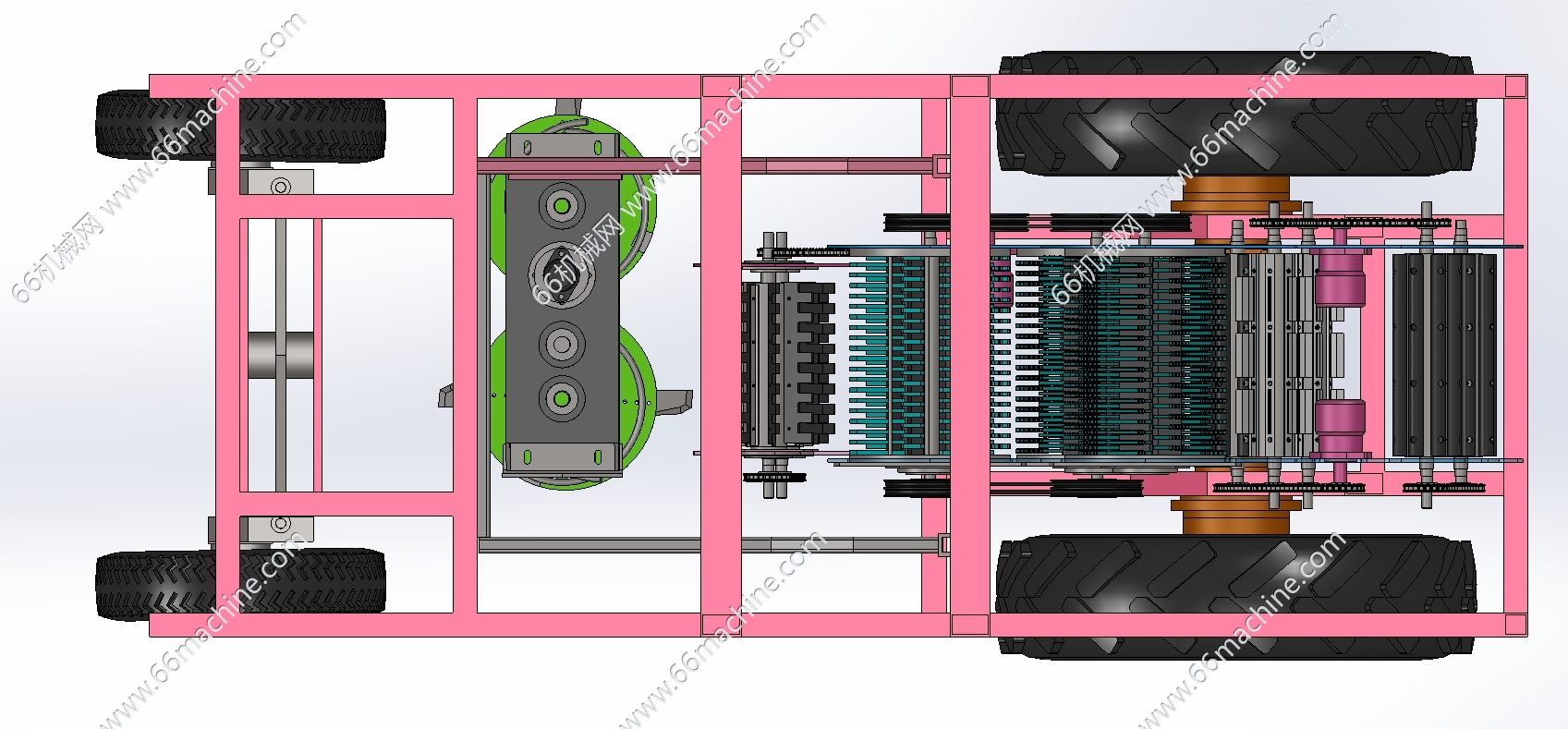

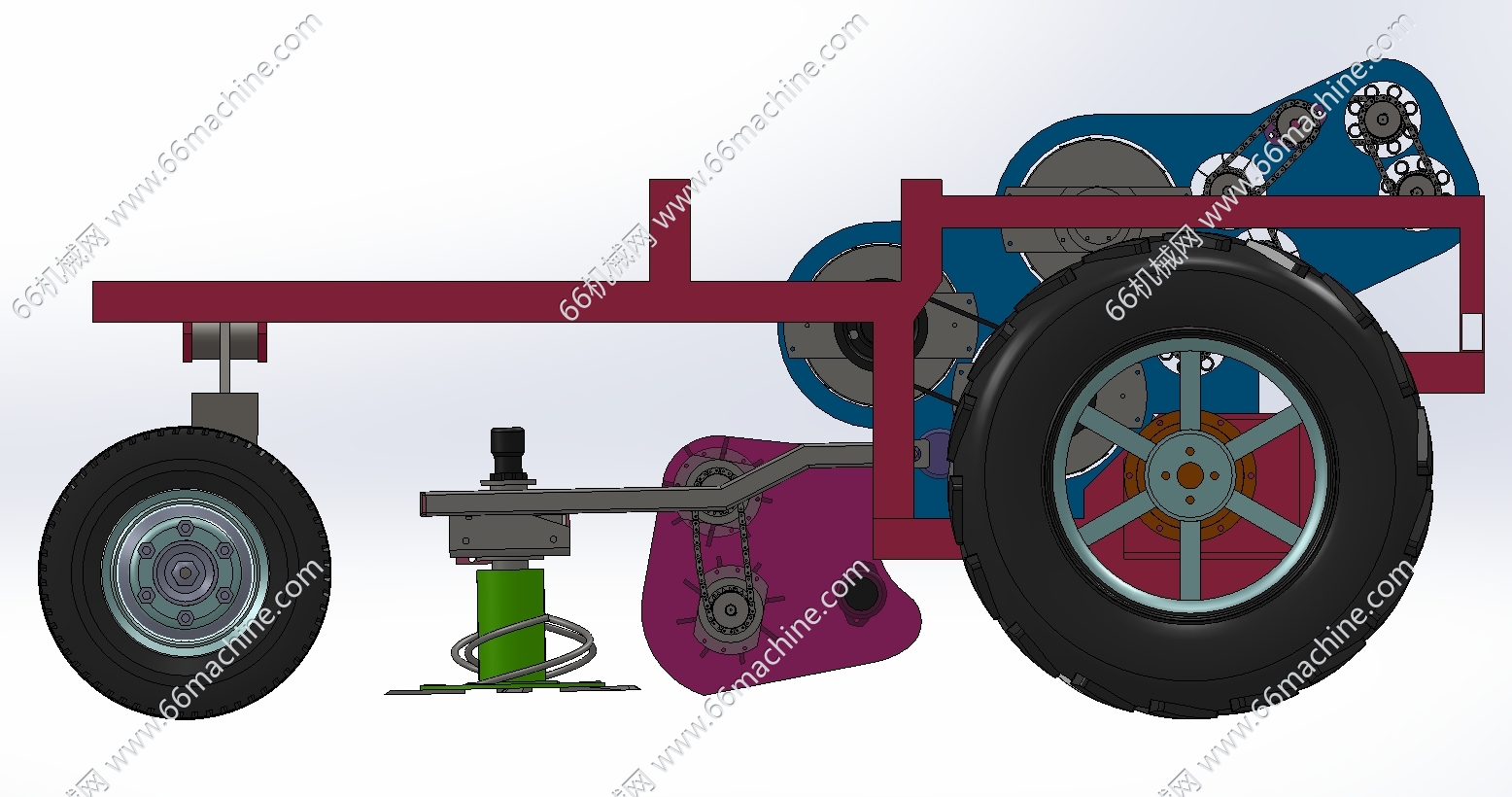

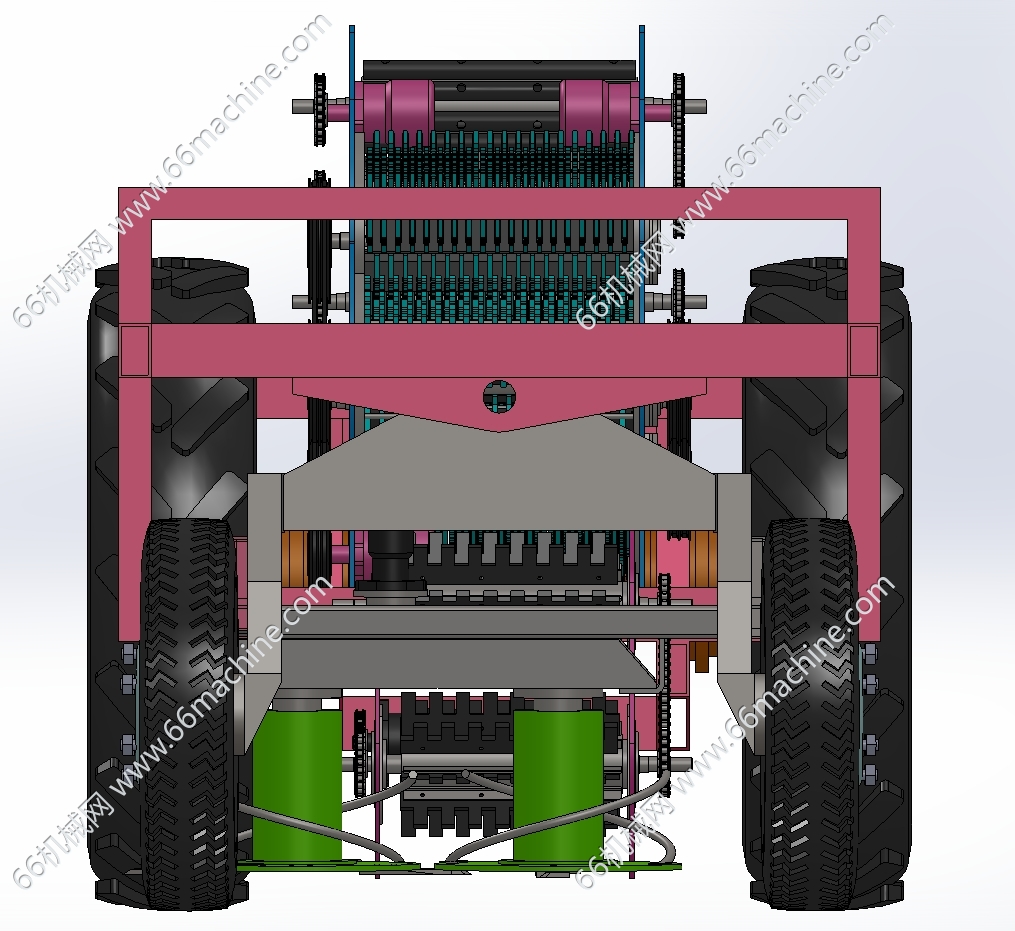

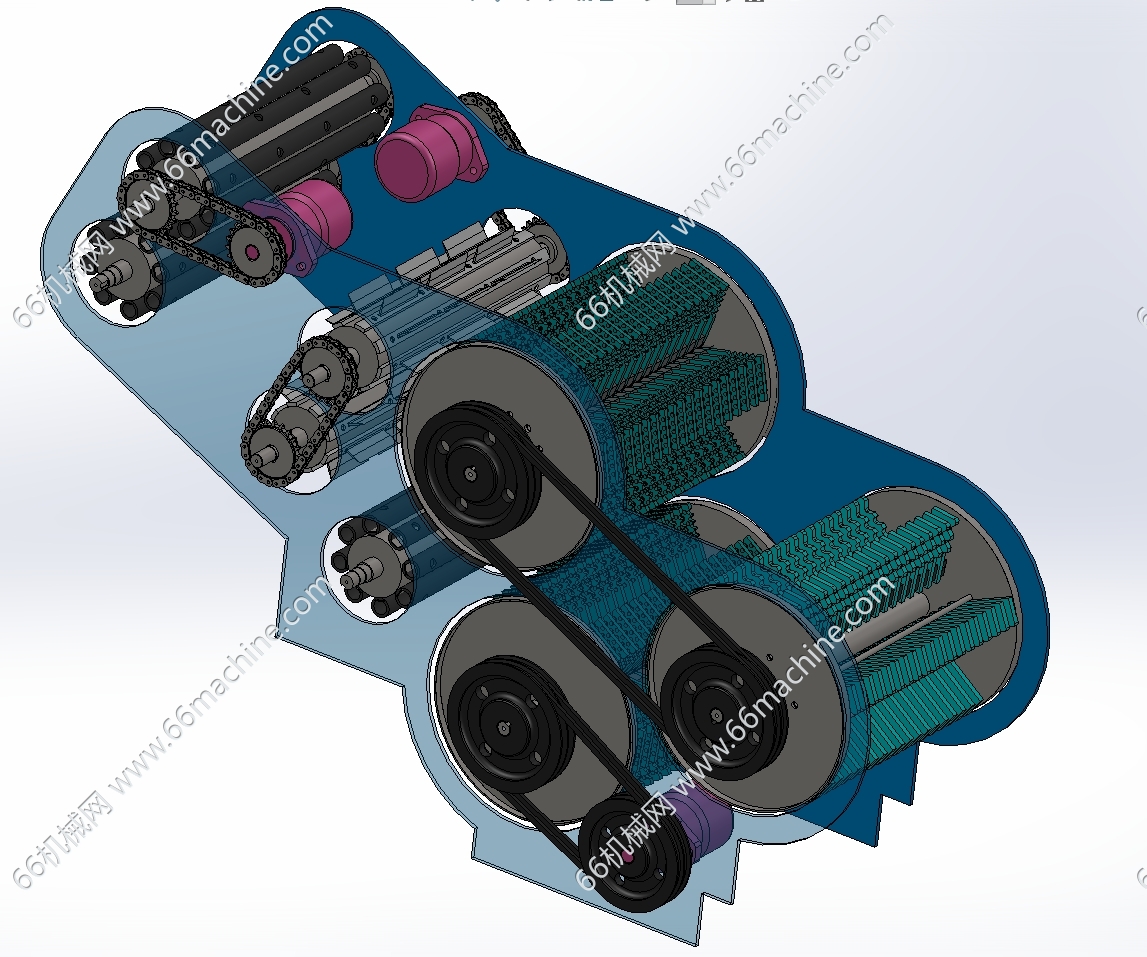

甘蔗收割机工作原理:甘蔗梢部切掉,螺旋分离器将向外侧倒伏的甘蔗以及相互缠绕在一起的甘蔗分离开,将所在收获行内的甘蔗归拢到收割机的幅宽之内。推倒滚筒将甘蔗推倒,同时立式滚筒压住甘蔗,根部切割器随后将从根部甘蔗砍断,通过喂入滚筒将砍断的甘蔗喂入收割机内,在喂入滚筒的末端有切段刀,将甘蔗按照一定的长度切断,切段的甘蔗被抛入到升运器上,在抛送的过程中,第一吹风机将甘蔗叶子吹出机外,进行第一次蔗、叶分离。升运器将甘蔗升运到一定的高度之后,抛入接收的卡车上,在抛送口有第二吹风机对甘蔗进行第二次分离。欢迎下载参考!

    从事机械设计多年!
    获推荐作品 93
    图纸参数

    图纸ID: 315092070400401183

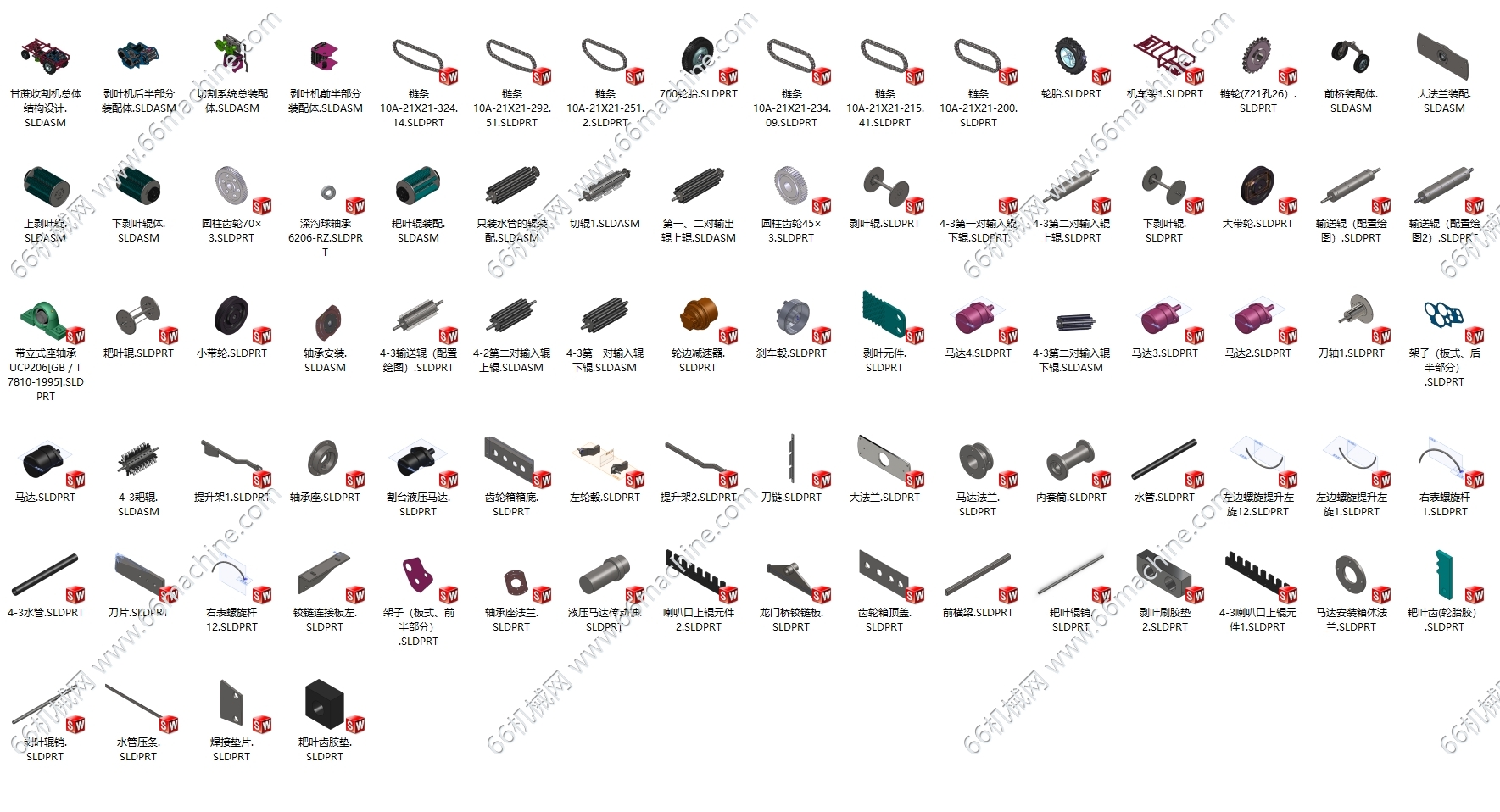

    图纸格式:SLDASM、SLDPRT

    图纸版本:Solidworks2018

    文件大小:39.73MB

    所需积分:75机械币

    可否编辑: 可进行编辑,包含特征参数

    关注人数:0
