茶叶揉捻机设计

图纸描述

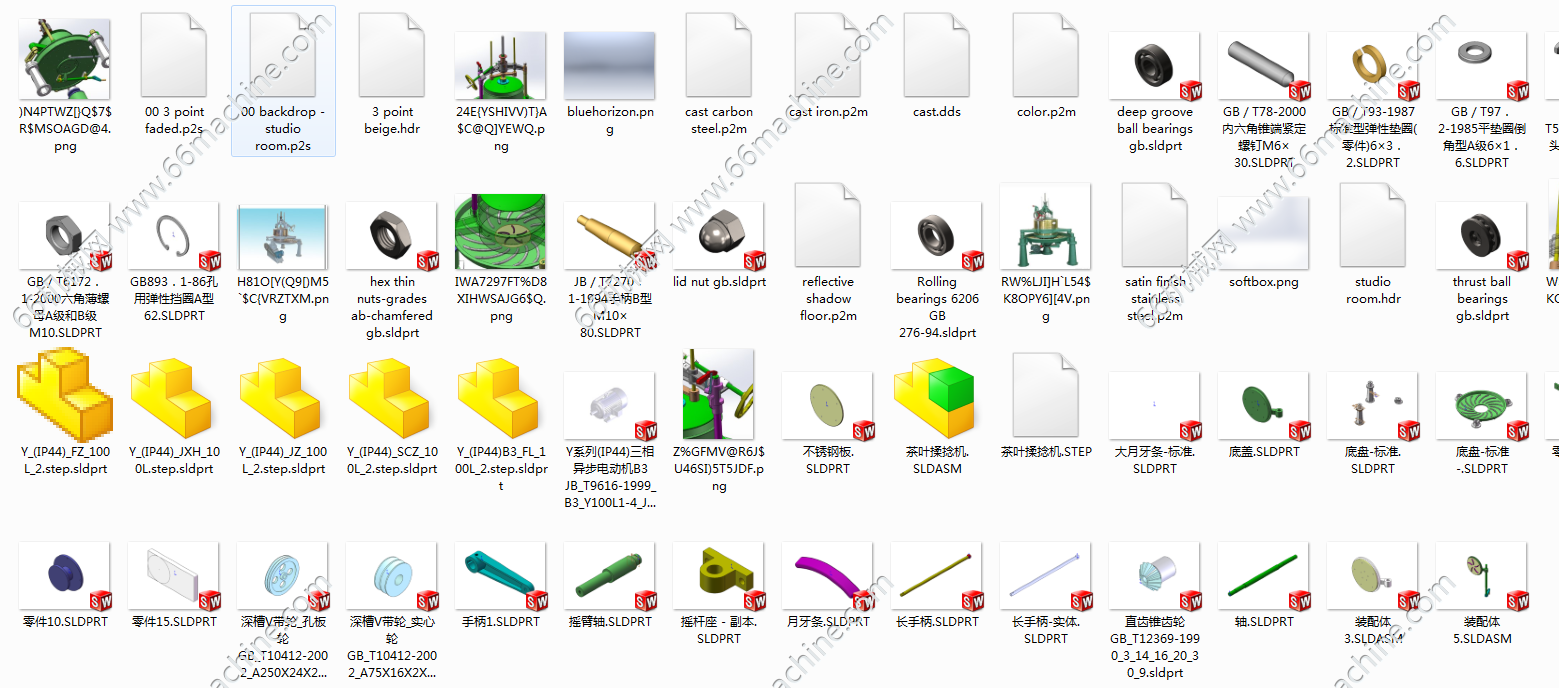

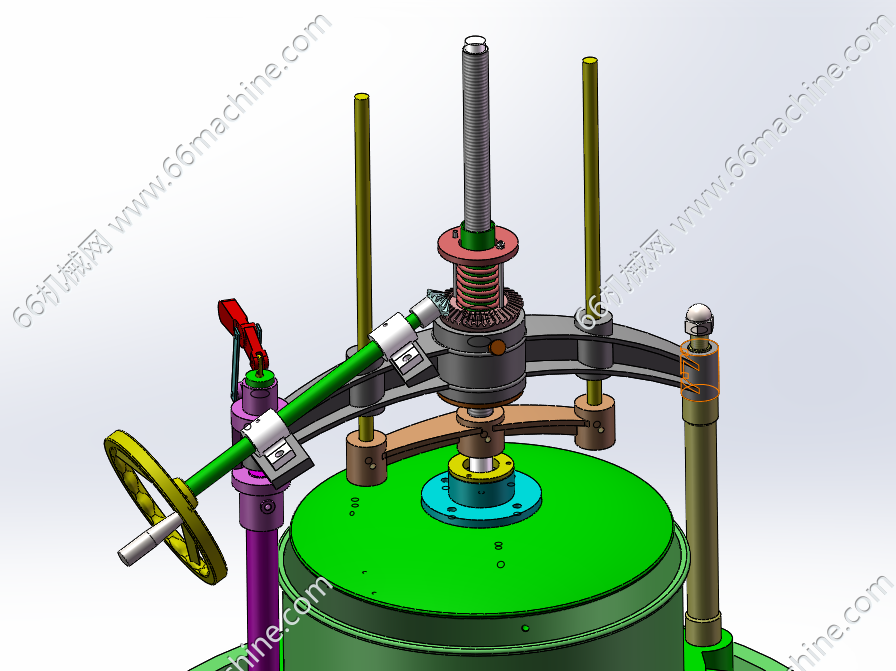

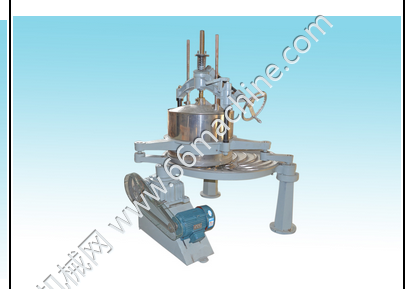

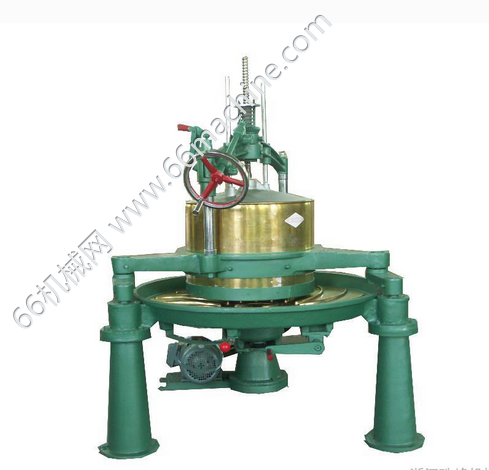

此图按实物1:1绘制而成 零部件完整 茶叶揉捻机 包含总装图+部件装配图+零件图+标准件+设备图片 莲花座设有数片莲花片由传动组带动莲花片做开、合之动作，对茶叶进行揉捻及压缩，并由另一驱动马达带动莲花座旋转，并配合卷布杆，将布质袋自动绕卷成结，令布质袋之容置空间逐渐缩小，达到对茶叶双重揉捻及缩小体积之功能。 一卷布杆，设于揉捻机之盖板上，卷布杆中间设有两缺口，以便收缩茶叶布质袋内之茶叶体积;莲花座，包括有多个具弧度之莲花片，莲花片背后设有连杆，其两端以绞链方式与连杆固定环及支杆组合，支杆之另一端与支杆固定环亦以绞链方式结合，连杆固定环底下连结一心轴;传动组，包含有传动螺杆，设于莲花座之二侧，传动螺杆上设有螺帽，两螺帽之间搭接一推板，推板上方设有一推板固定环，并螺固为一体，推板固定环与支杆固定环内装设一止推轴承，两传动螺杆上设有齿轮，配合链条及惰轮，可同步传动两传动螺杆;利用两组独立之传动结构带动心轴使莲花座旋转及带动传动组之传动螺杆作正、逆向之旋转令推板上下移动使莲花座之莲花片作开、合之动作并将茶叶收缩、揉捻。
