滚筒式物料分级筛选机

发布时间：2026-03-11


图纸描述

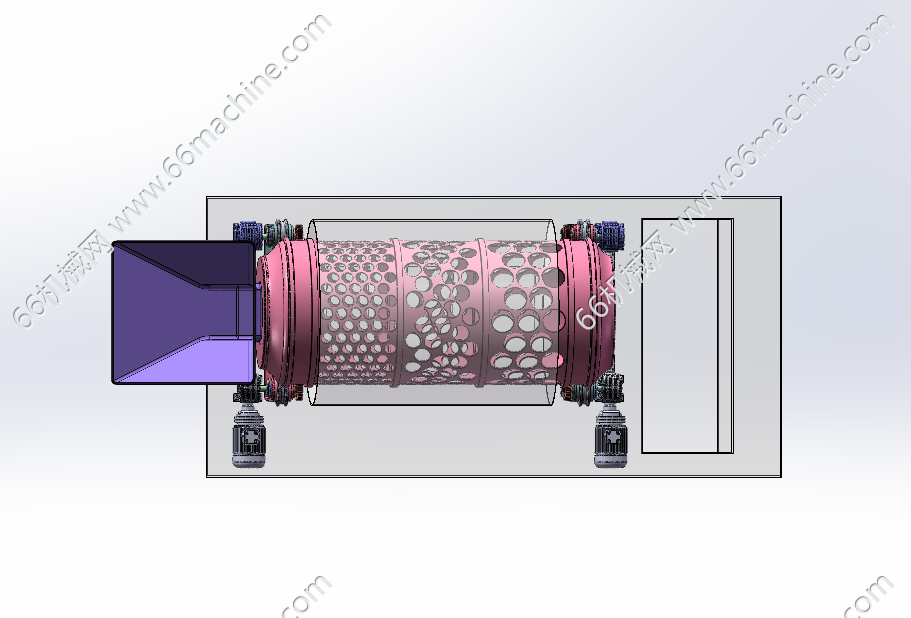

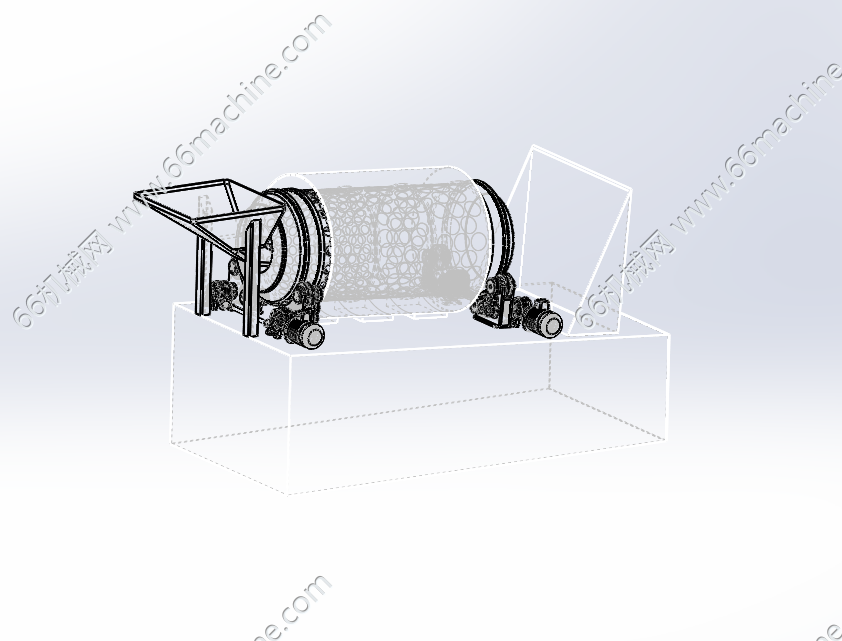

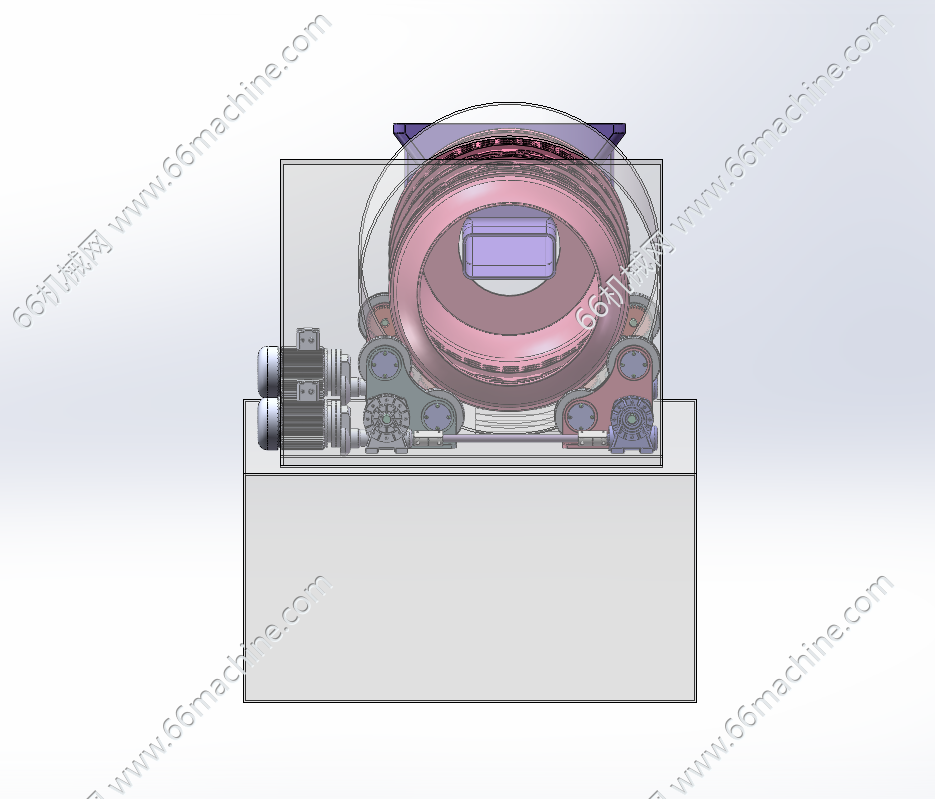

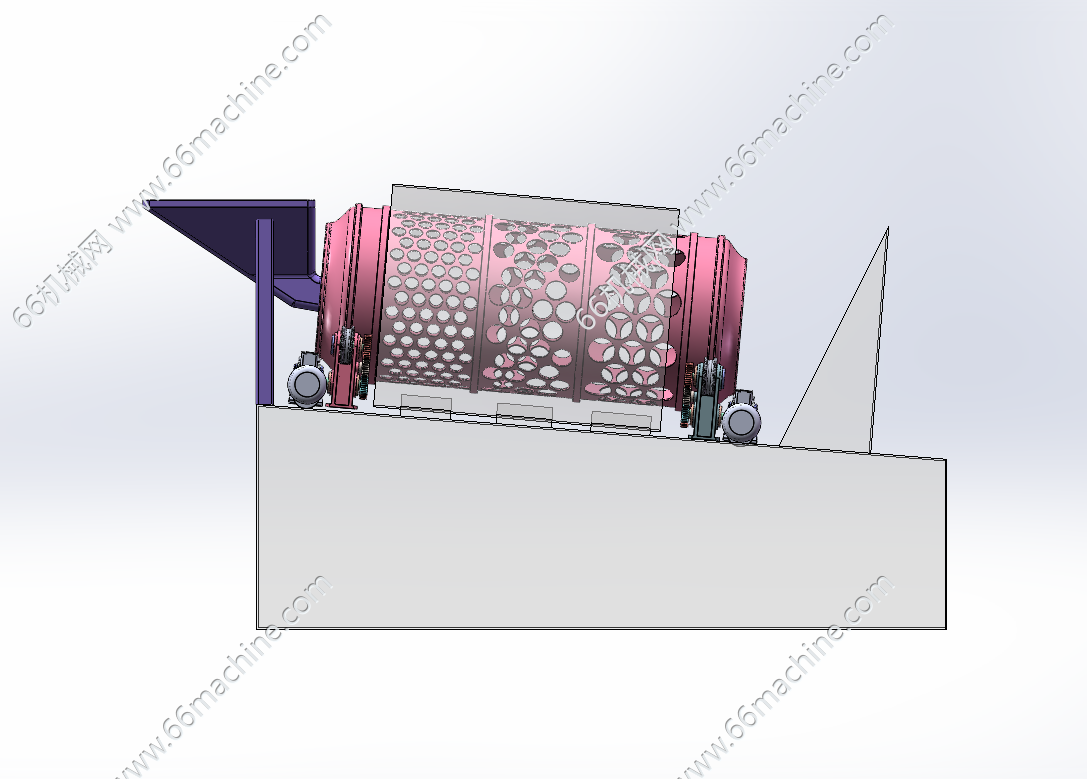

这是一台滚筒式筛分设备，主要用于颗粒状 / 块状物料的分级筛选：核心结构：设备主体为带多孔筛网的倾斜滚筒，由两侧电机 + 滚轮驱动旋转；左侧为进料斗，物料可连续送入滚筒内部；滚筒外壁分布不同孔径的筛孔，可实现多粒度分级。工作原理：物料在滚筒内随旋转不断翻滚，不同尺寸的颗粒依次通过对应孔径的筛孔落下，完成分级筛选；滚筒倾斜设计可让物料自动向出料端移动，实现连续作业。应用场景：适用于矿石、粮食、塑料颗粒、再生料等物料的粒度分级与除杂，可根据需求更换不同孔径的筛网，具备处理量大、筛分效率高、结构稳定的特点。
