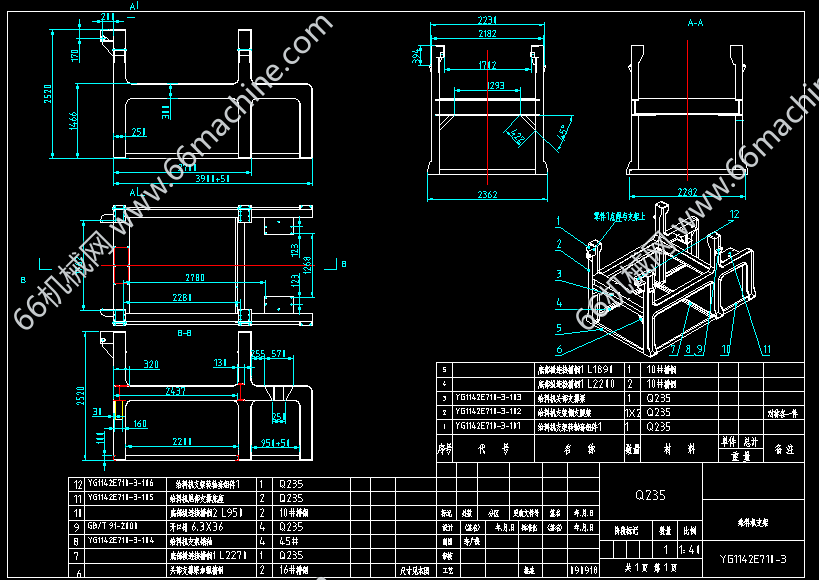

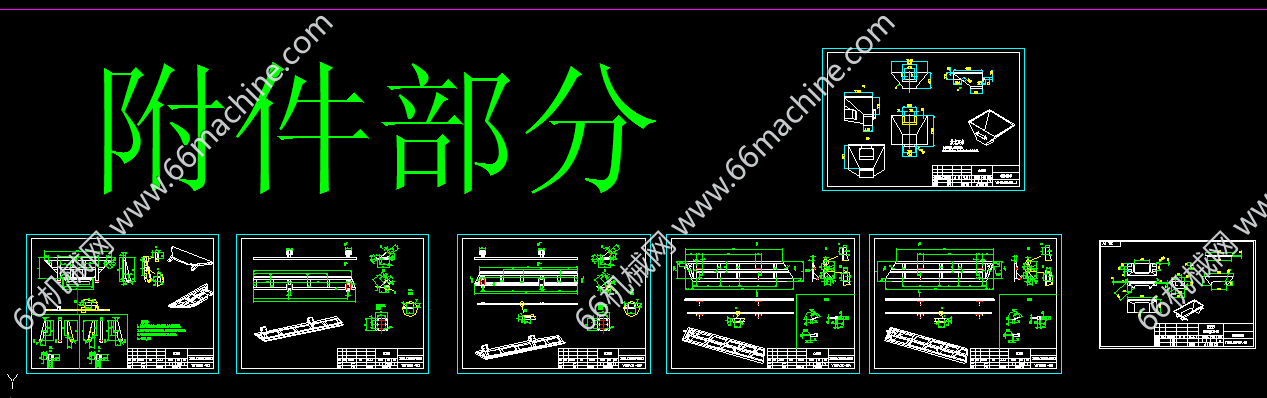

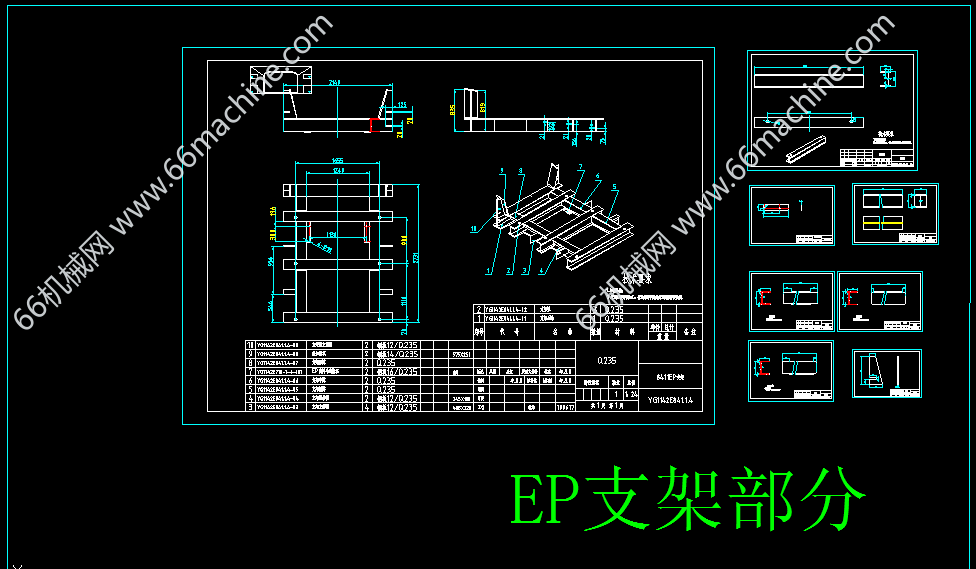

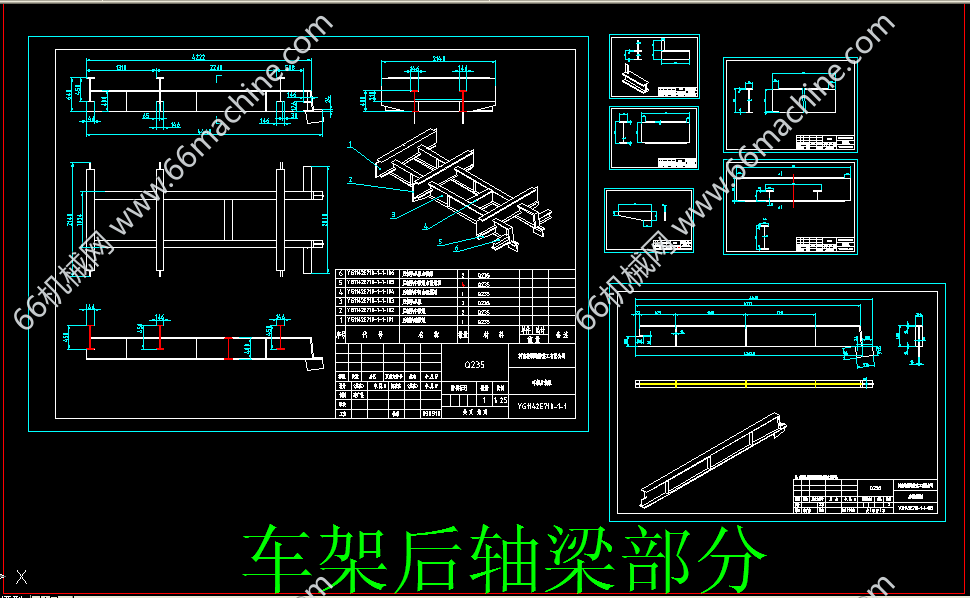

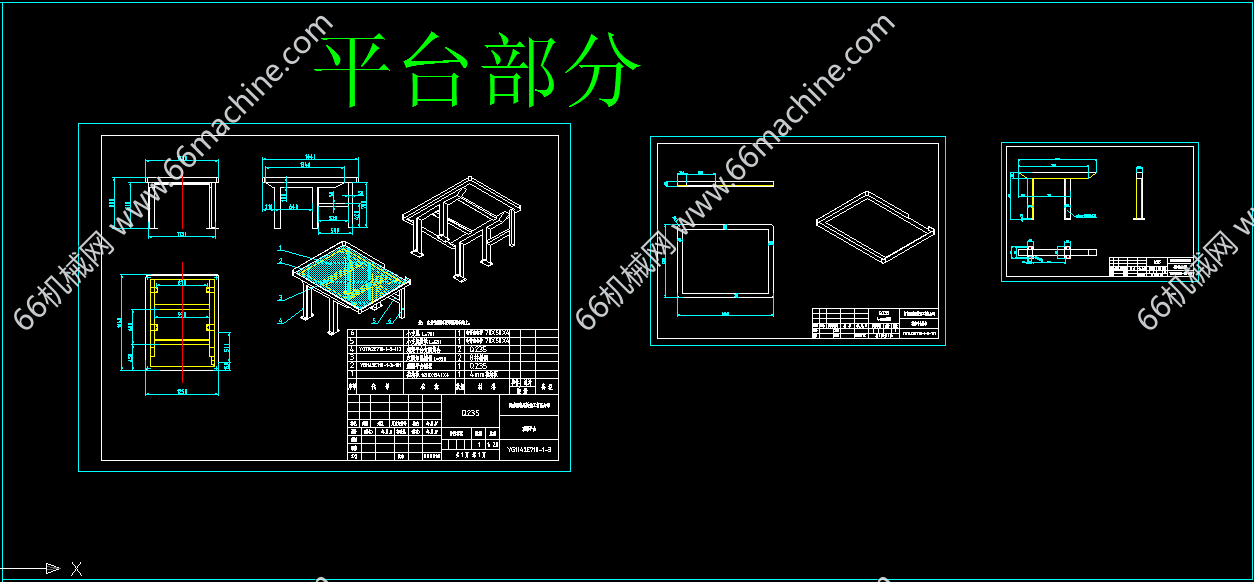

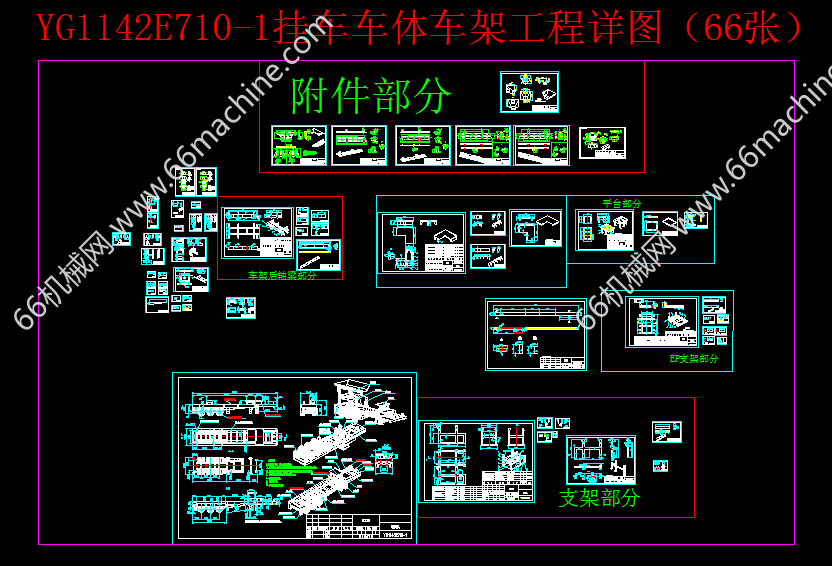

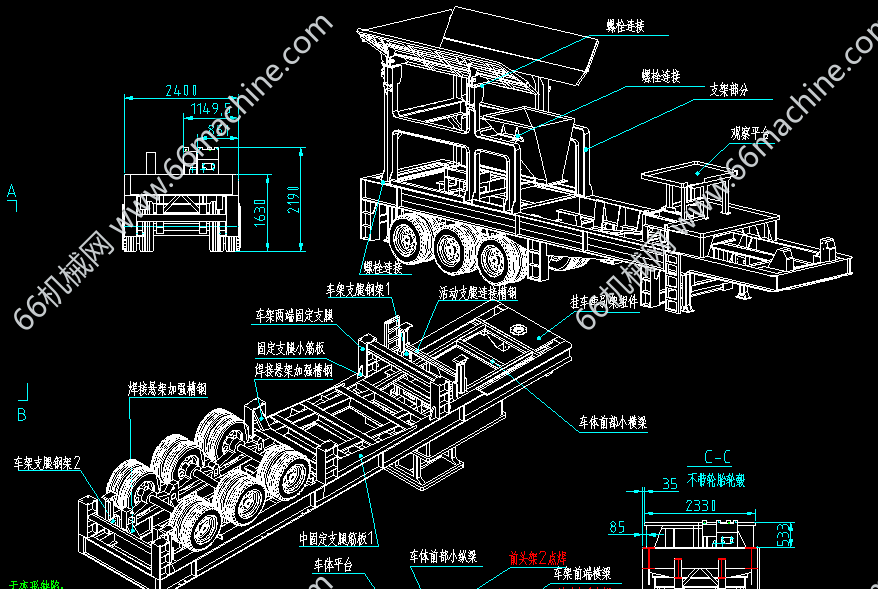

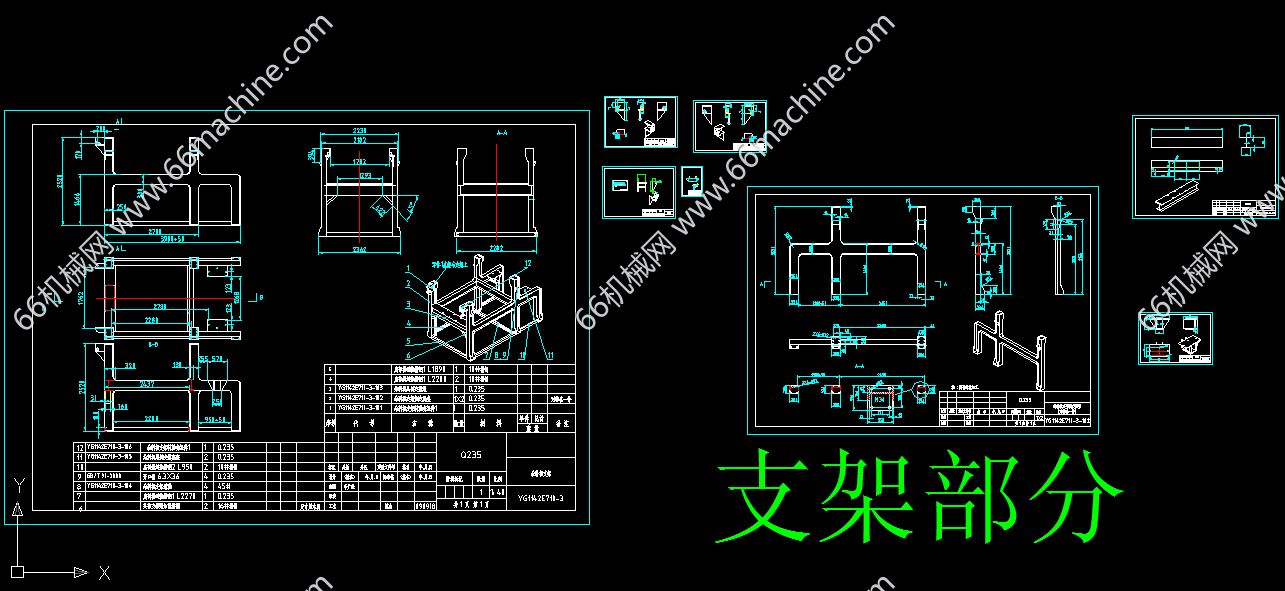

【重工工程图纸，CAD2007版本，可做参照，使用时可自行编辑，仅供参考！】本图纸为YG1142E710-1挂车车体车架工程详图（66张），为移动式破碎站主体车体总成全套图纸，移动式破碎站主要用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工，特别是用于高速公路、铁路、水电工程等。
机械打工人
图纸ID: 315092070404592275
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：5.49MB
所需积分：25机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
