混凝土泵车多节折叠臂架（33m天泵）
发布时间：2026-09-01
-
-
-
-
-
-
-
-
-
图纸描述

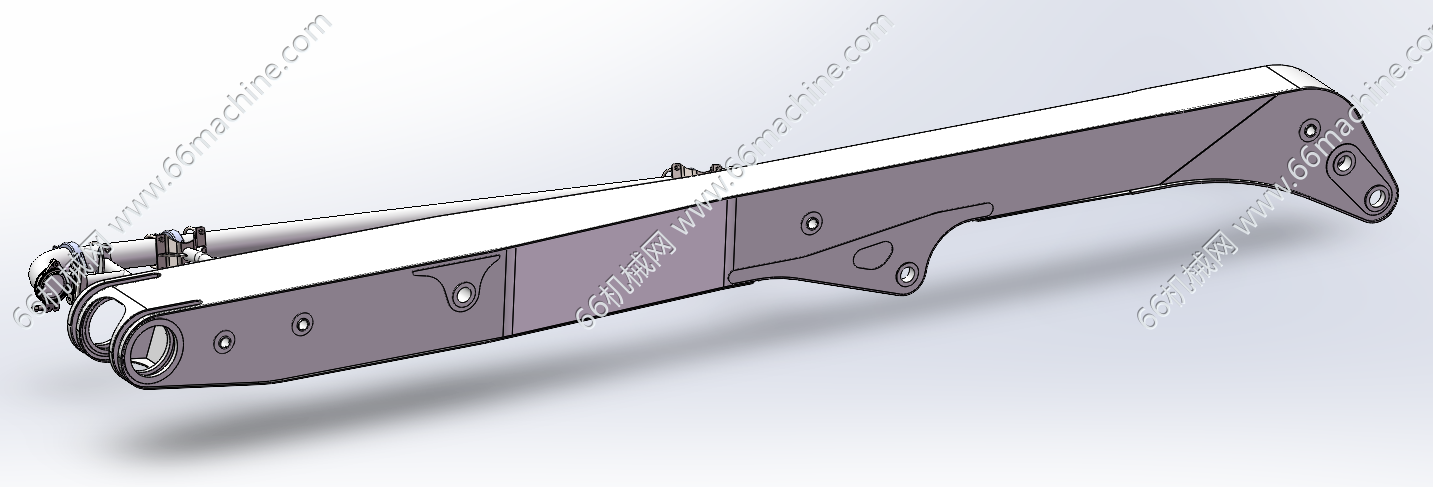

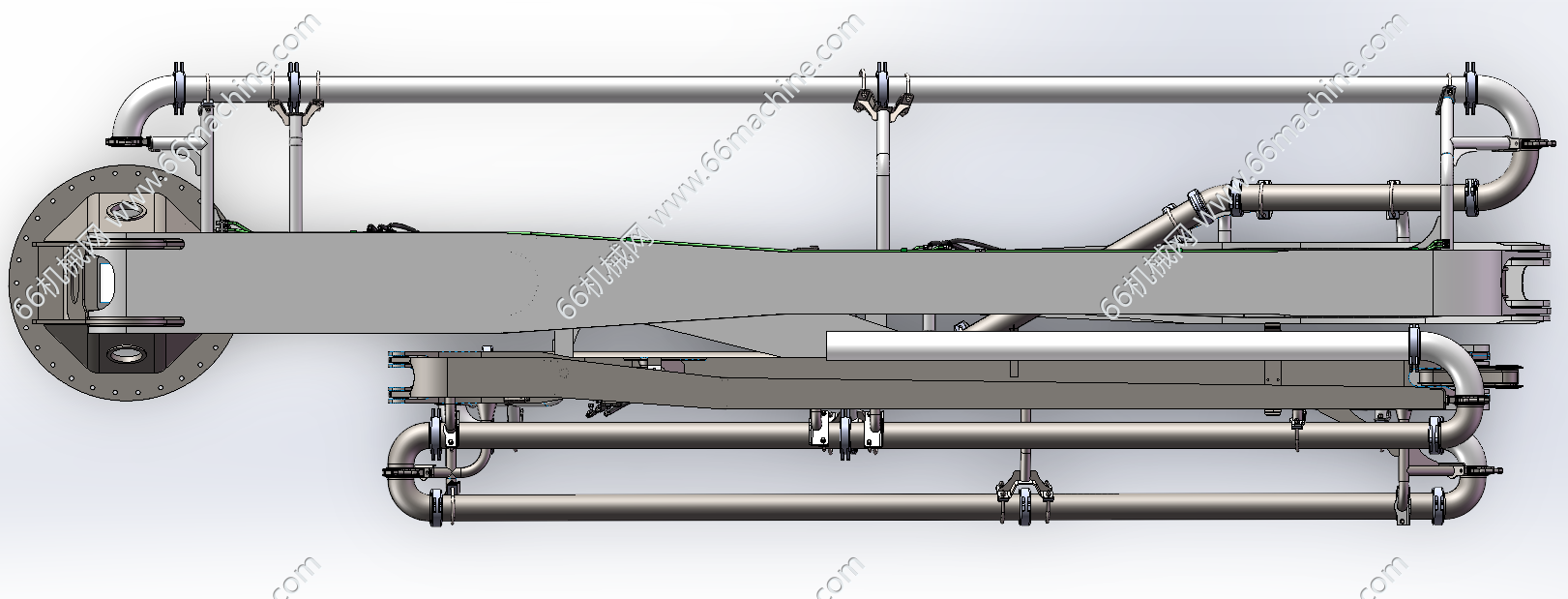

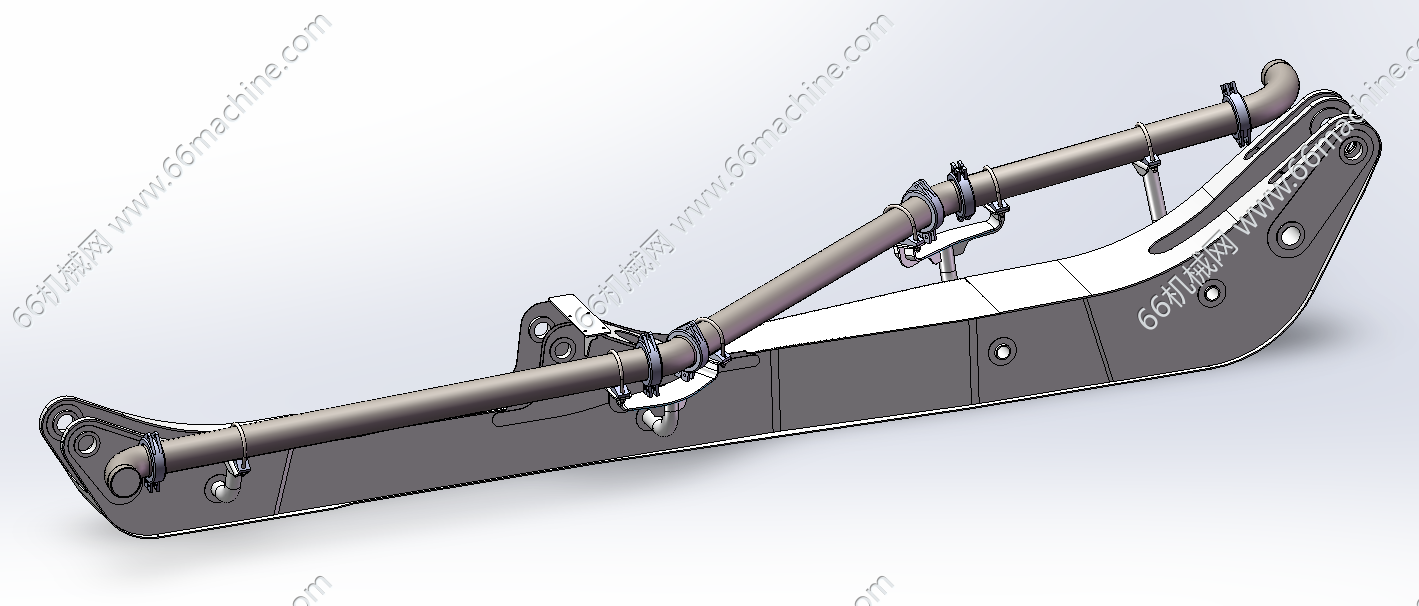

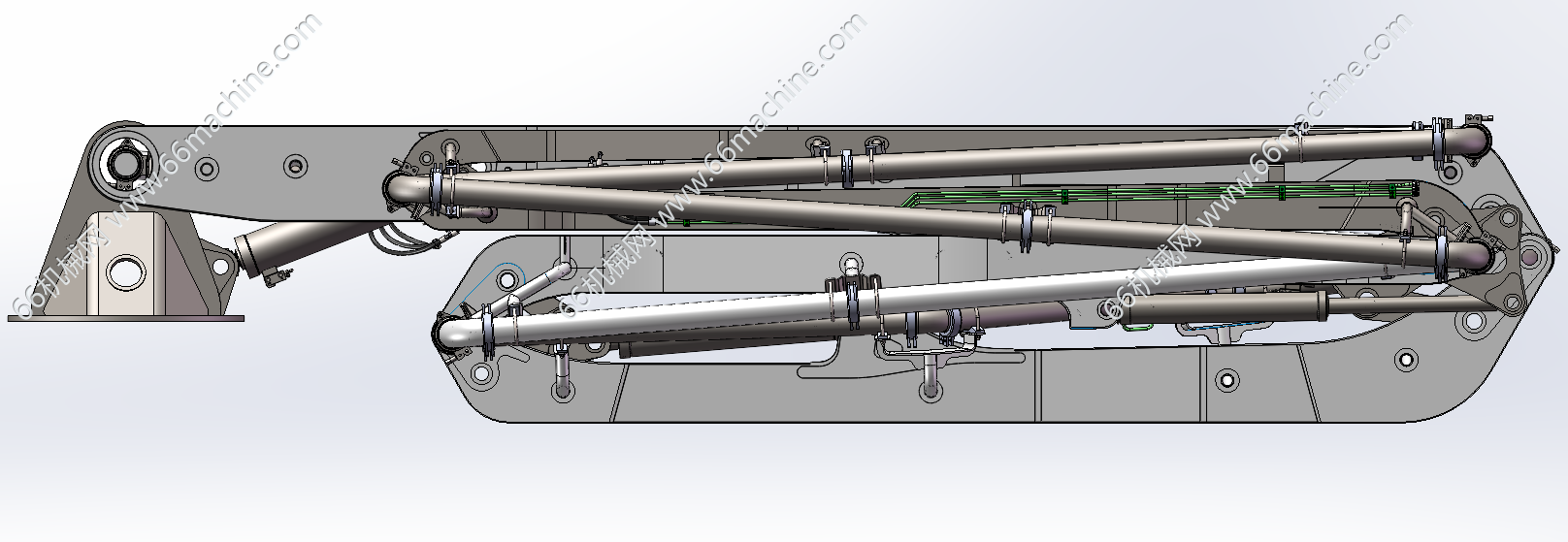

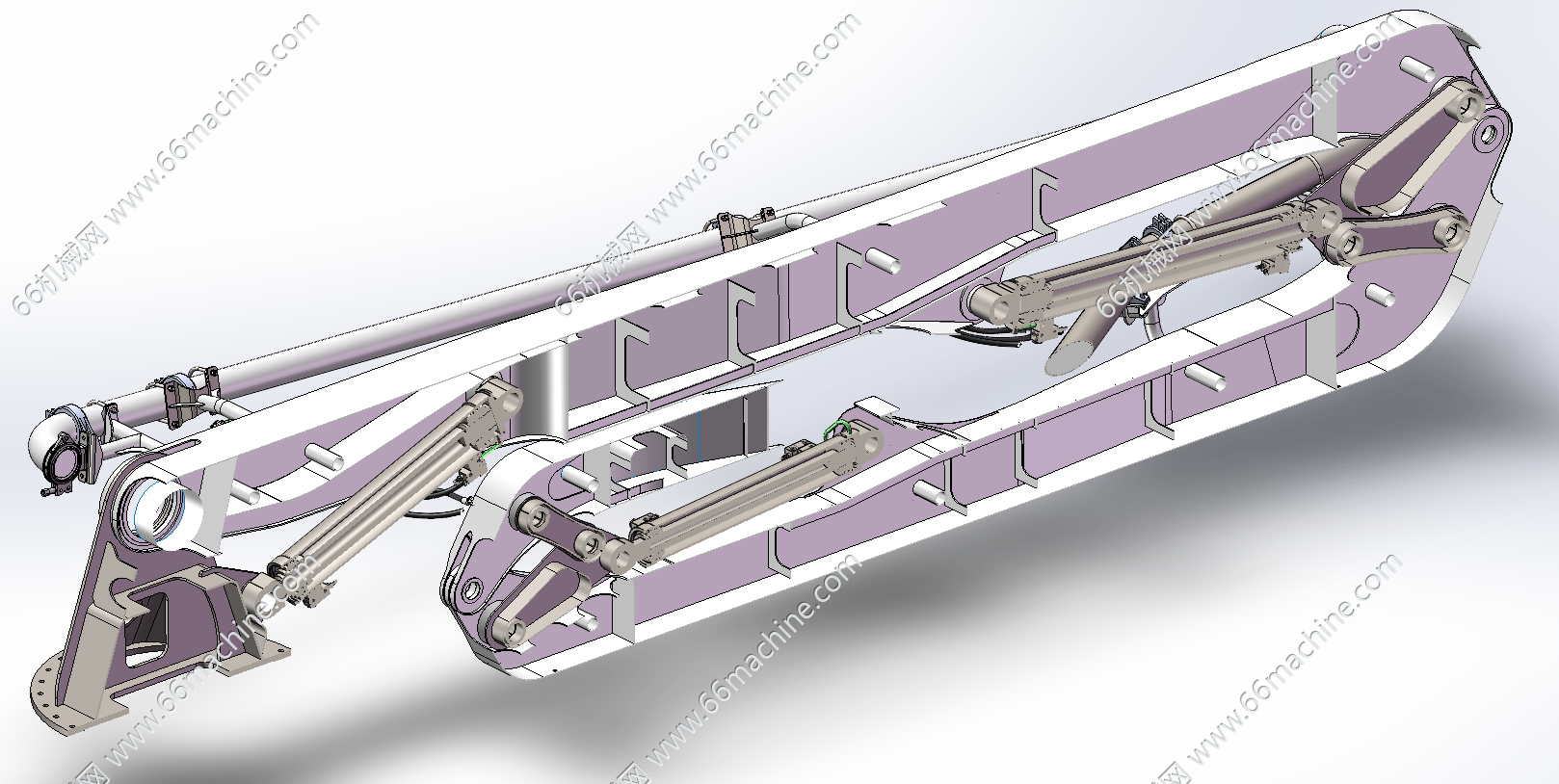

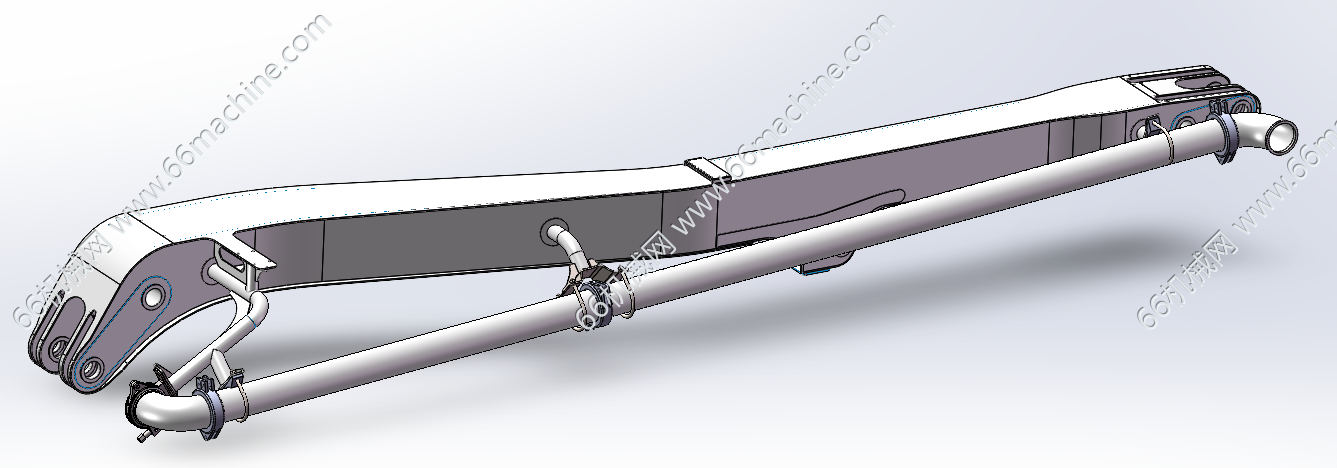

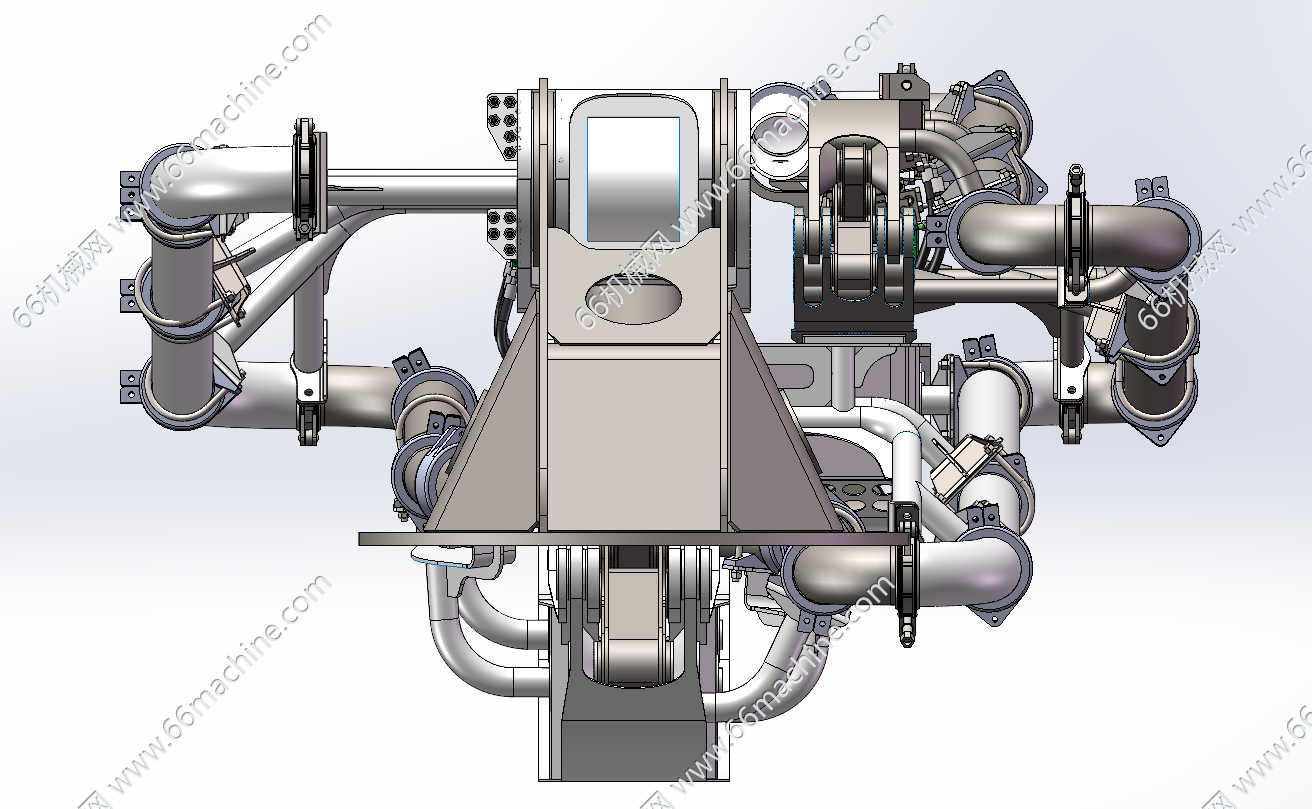

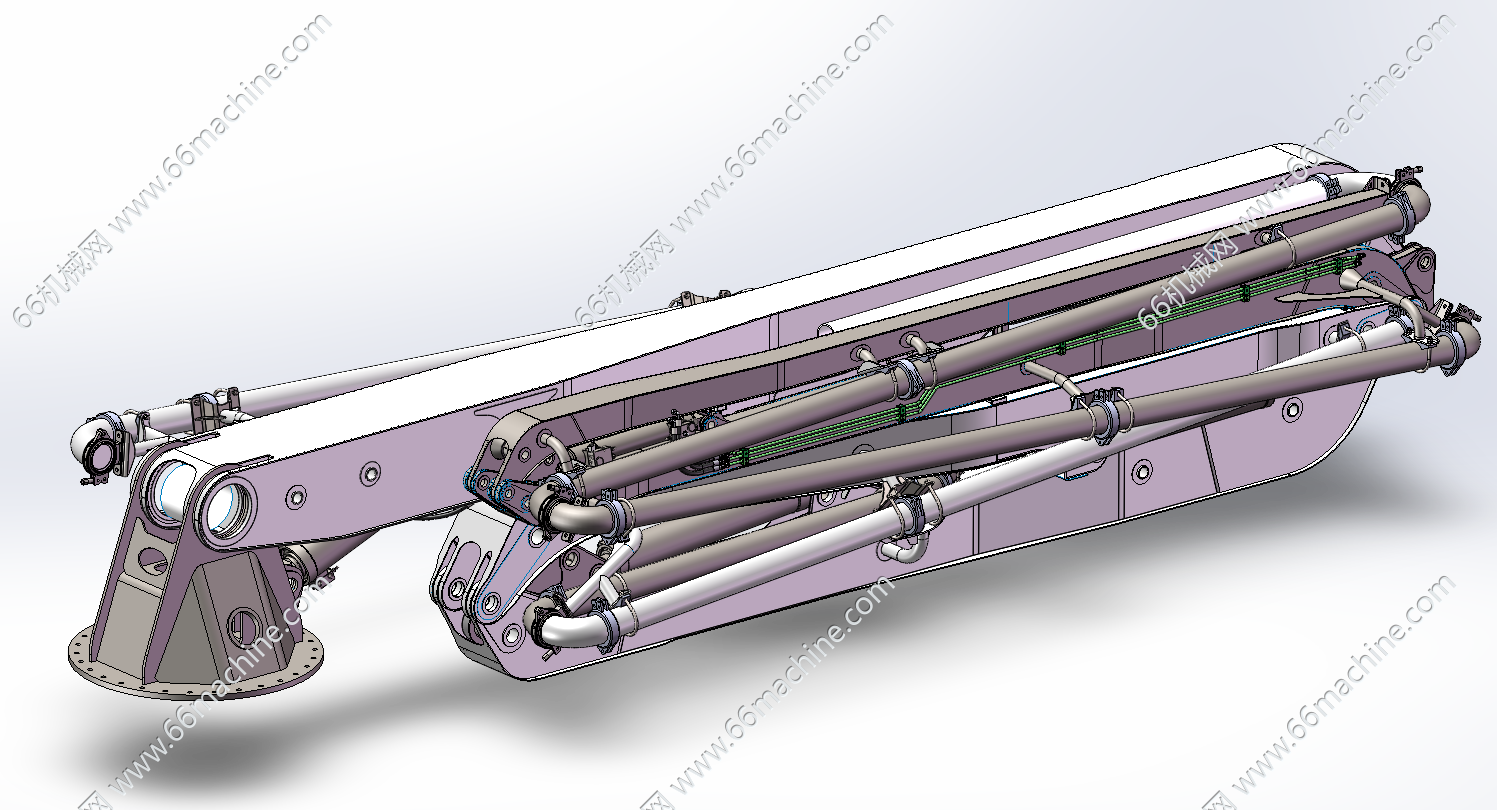

该模型为混凝土泵车多节折叠臂架总成（天泵），由多段高强焊接臂节通过铰接装配而成，依靠液压油缸驱动实现臂架展开与收拢，外部布置混凝土输送管道与液压油管，底部法兰连接泵车回转底座；行驶状态臂架折叠收拢，作业时逐级展开调整作业姿态，混凝土沿臂架管路输送完成浇筑，臂架承受自重与交变冲击载荷，管路管卡需做好减震防松，是泵车实现远距离混凝土浇筑的核心部件。
