某企业150方混凝土泵车（含液压原理图）
发布时间：2026-09-01
-
-
-
-
-
图纸描述

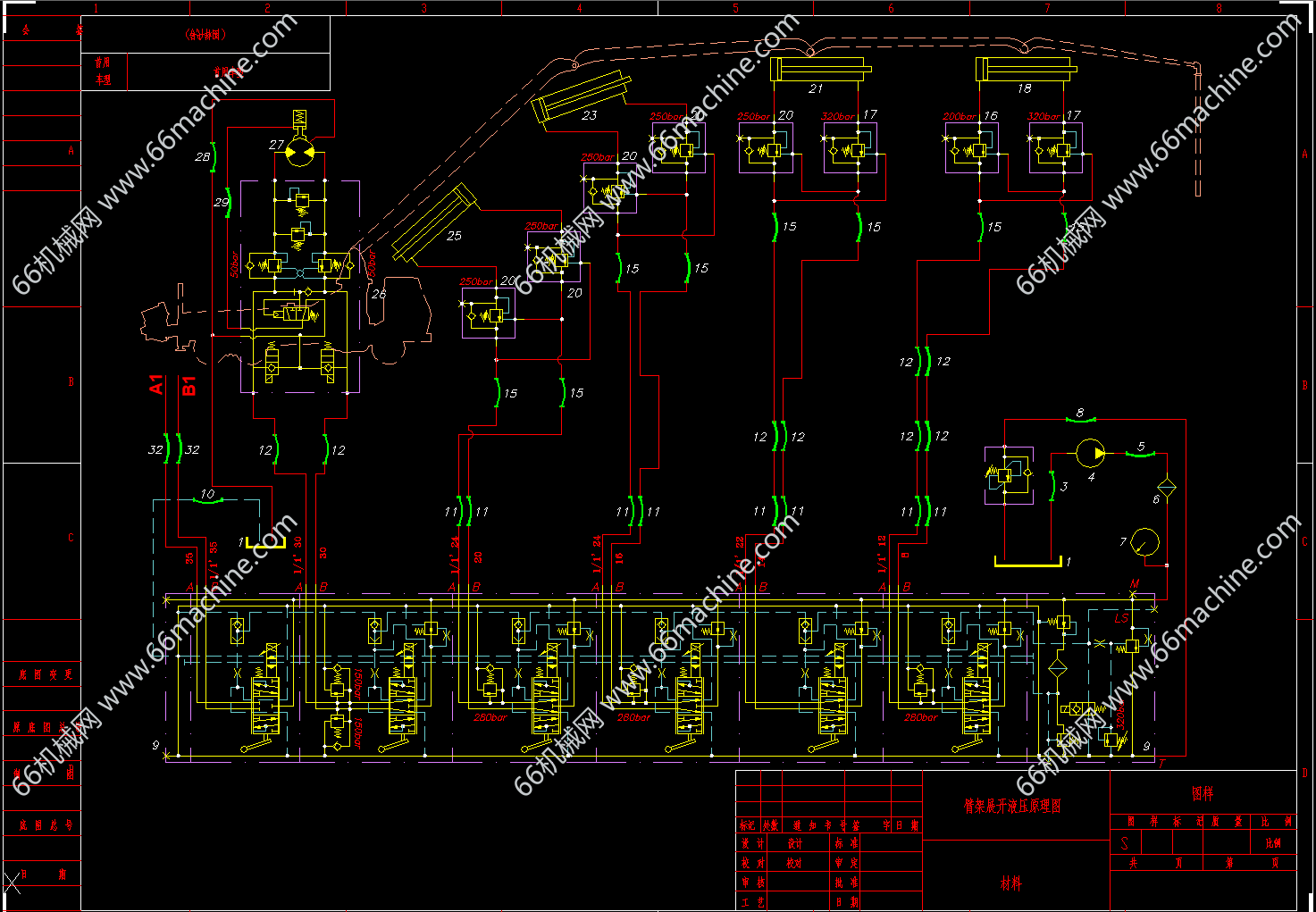

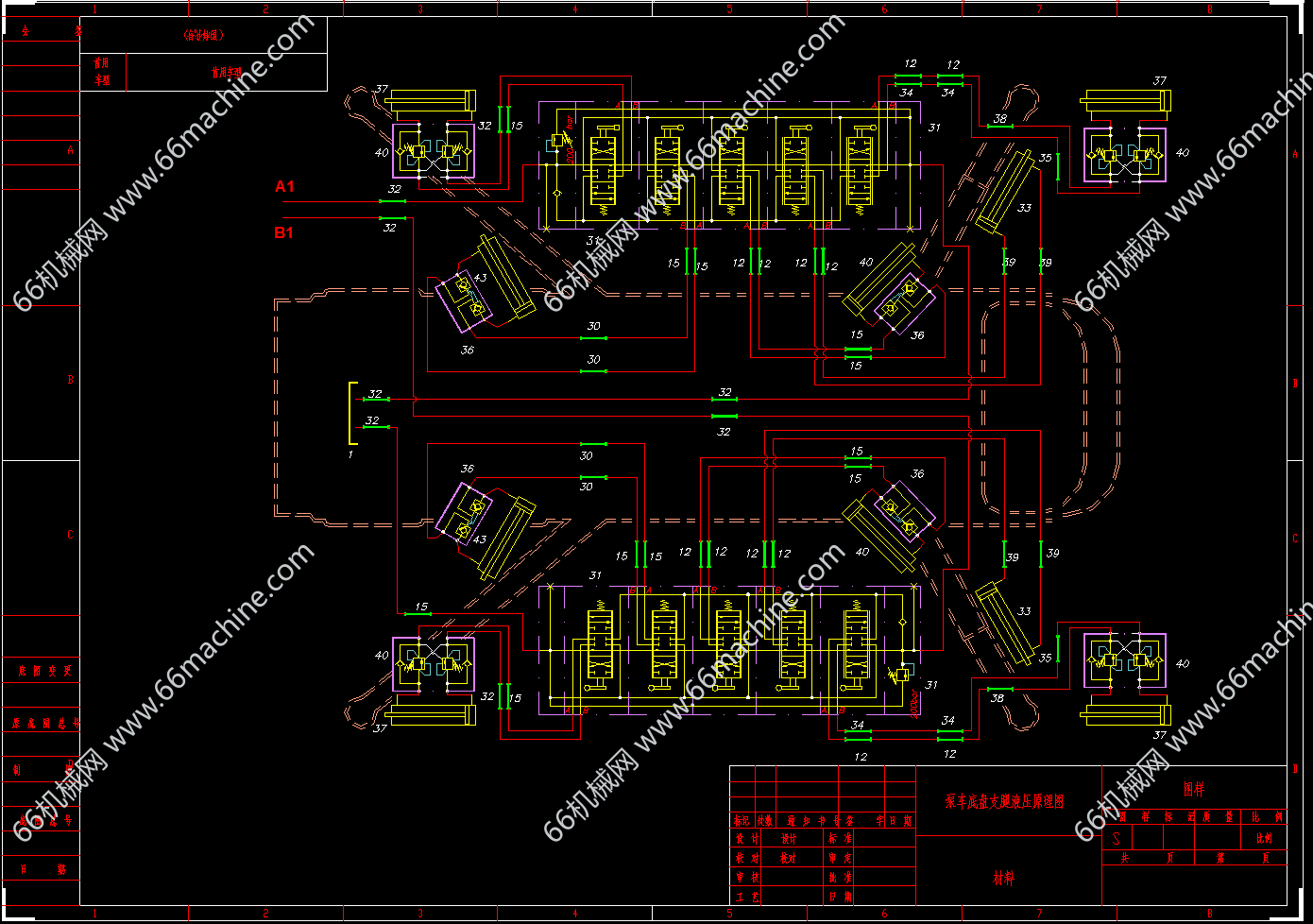

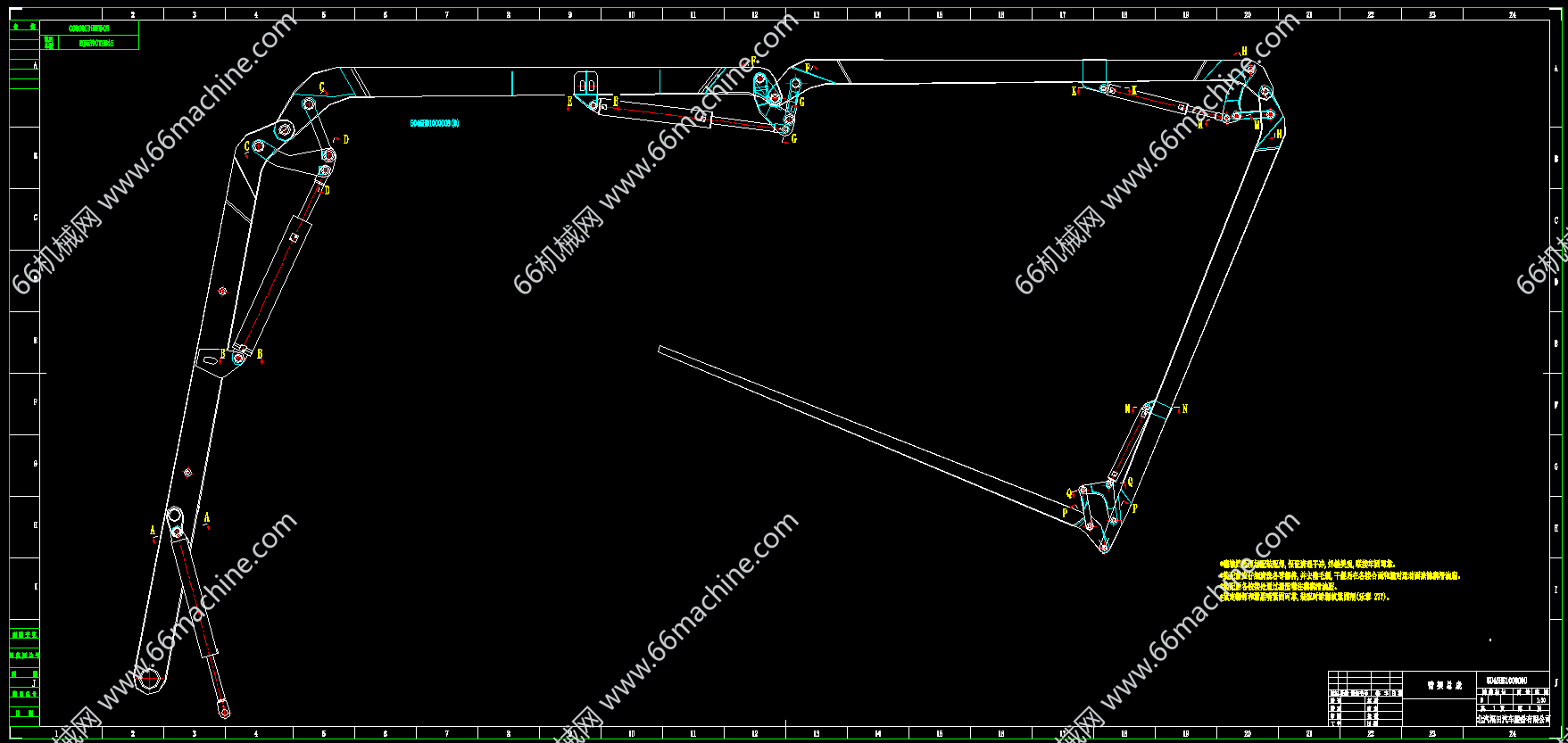

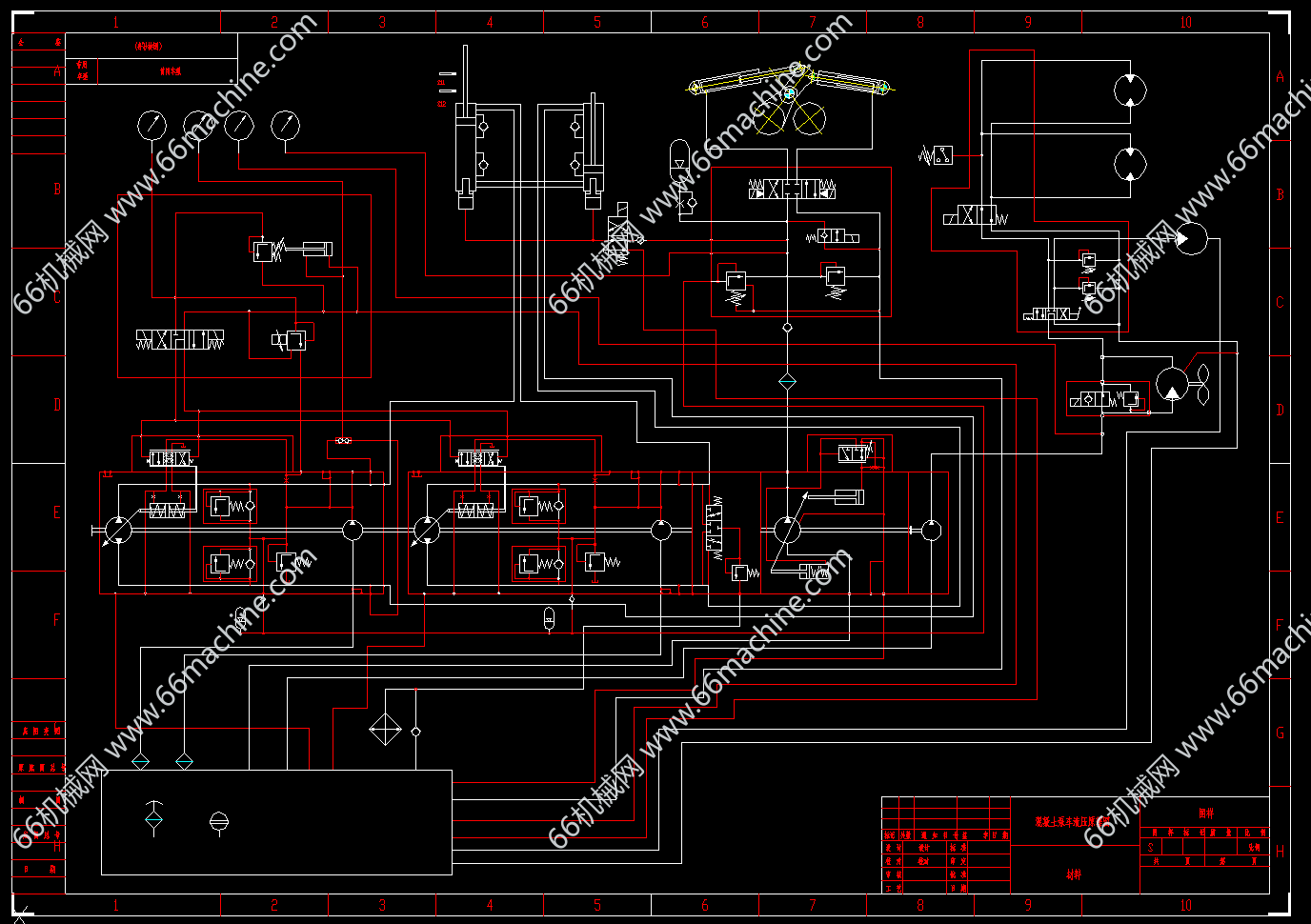

本图纸为150方混凝土泵车及液压原理图（臂架展开液压原理图、泵车底盘支腿液压原理图），主要参数：（1）最大布料高度44.8米；（2）混凝土出口压力80bar；（3）最大排量150方/小时；（4）支腿跨距9675X9510X10043；（5）发动机功率290KW；（6）泵送次数30次/分，仅供大家参考！
