某企业ZY9200-25-50D型采煤液压支架详图+使用维护说明书+二维图

图纸描述

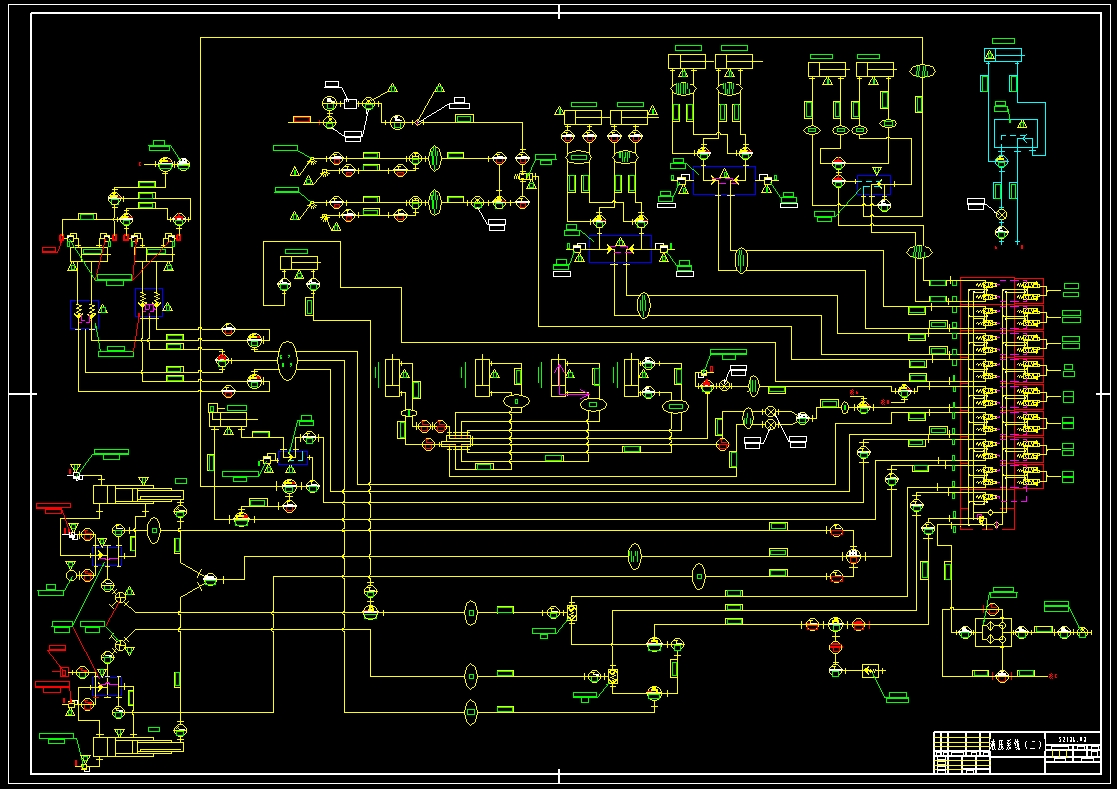

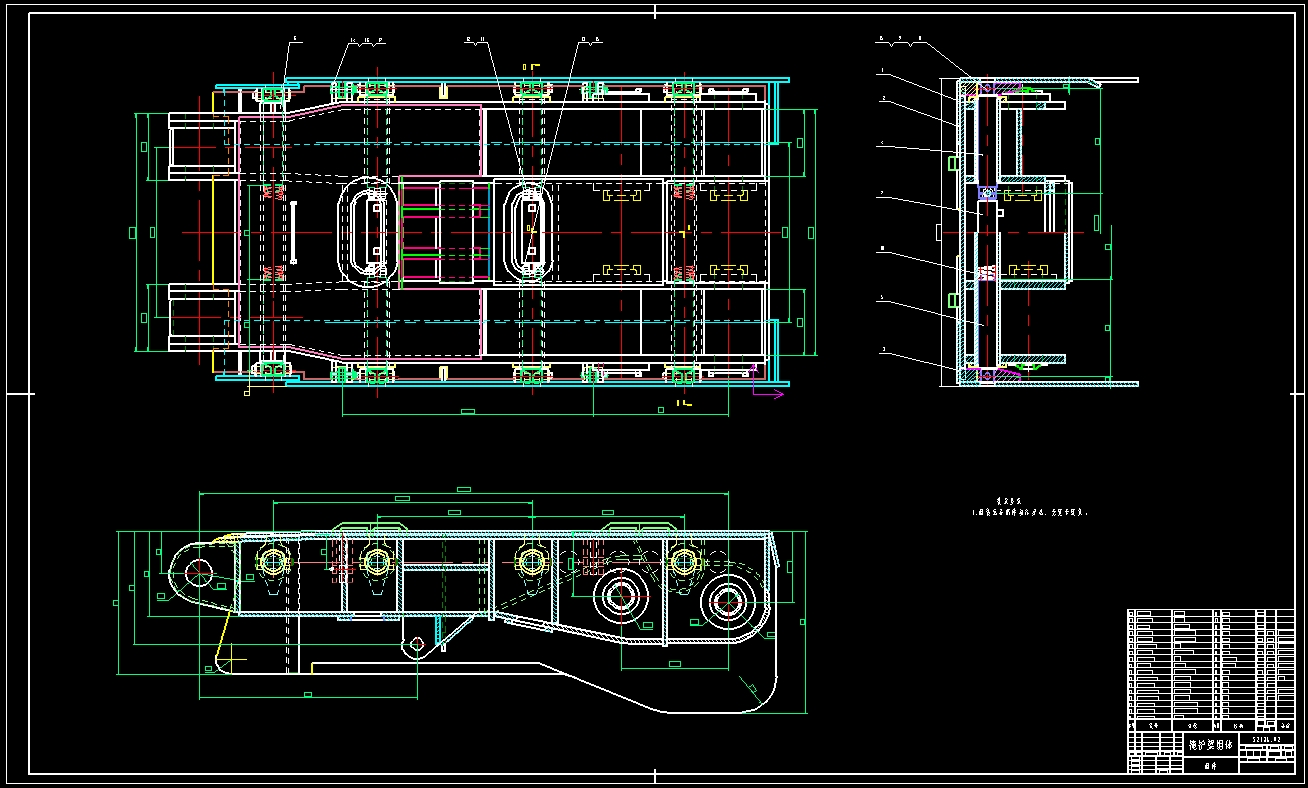

【企业图纸，含CAD及CAXA版本，可作参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】 概述：ZY9200/25/50D型掩护式综采液压支架是根据我国厚及中厚煤层的地质条件，并针对淮南煤矿的具体使用条件和特殊要求，在吸收同类型支架优点的基础上设计、制造的一种架型。该型支架与运输机、采煤机、过渡支架配套使用，可实现水平工作面或倾角≤15度的倾斜工作面厚及中厚煤层的割煤、支护、移架和运煤等综合机械化作业，为减轻工人劳动强度，大幅度提高工作面单产，增加经济效益，实现安全生产提供了一种较为理想的综采设备。 该支架为两柱四连杆掩护式型式。两根立柱支撑顶梁，主要承受顶板的垂直压力；同时通过掩护梁及前、后连杆与底座各自铰接构成四连杆机构，来承受支架所受的水平力和侧向力；顶梁和底座分别预设防倒、防滑连接耳座和抬底座装置；整体顶梁带有伸缩梁和两级护帮板；该支架支撑能力较大，防护性能好，支架纵横稳定性强。 ZY9200/25/50D型液压支架主要参数合理，结构比较完善，功能较为全面，纵横稳定性可靠；材料及制造立足国内，拆装、检修较方便；液控元件均择优采用国外定型质量可靠的产品。本支架的性能参数较为广泛的适应于国内厚及中厚煤层的地质条件，各局、矿可根据具体条件选择使用。
