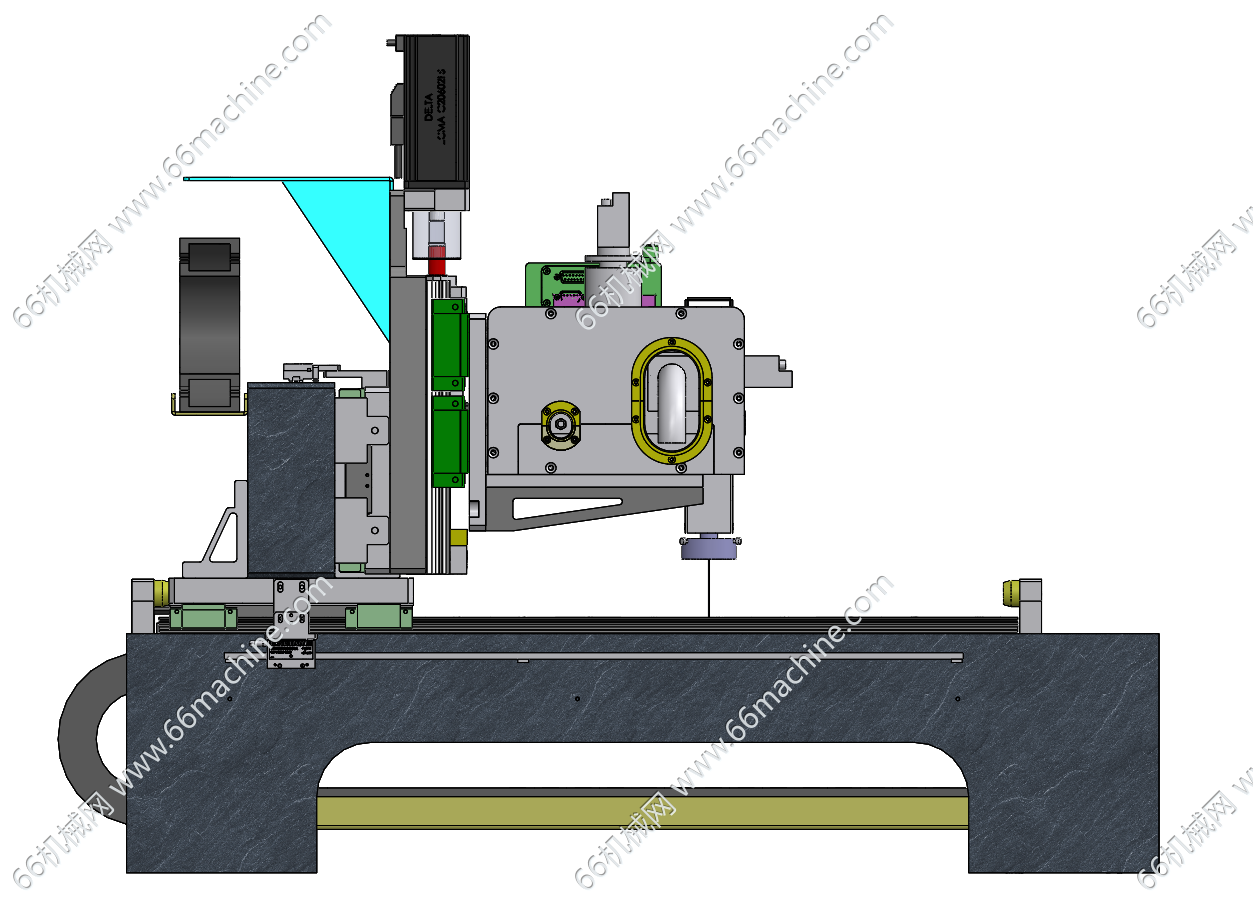

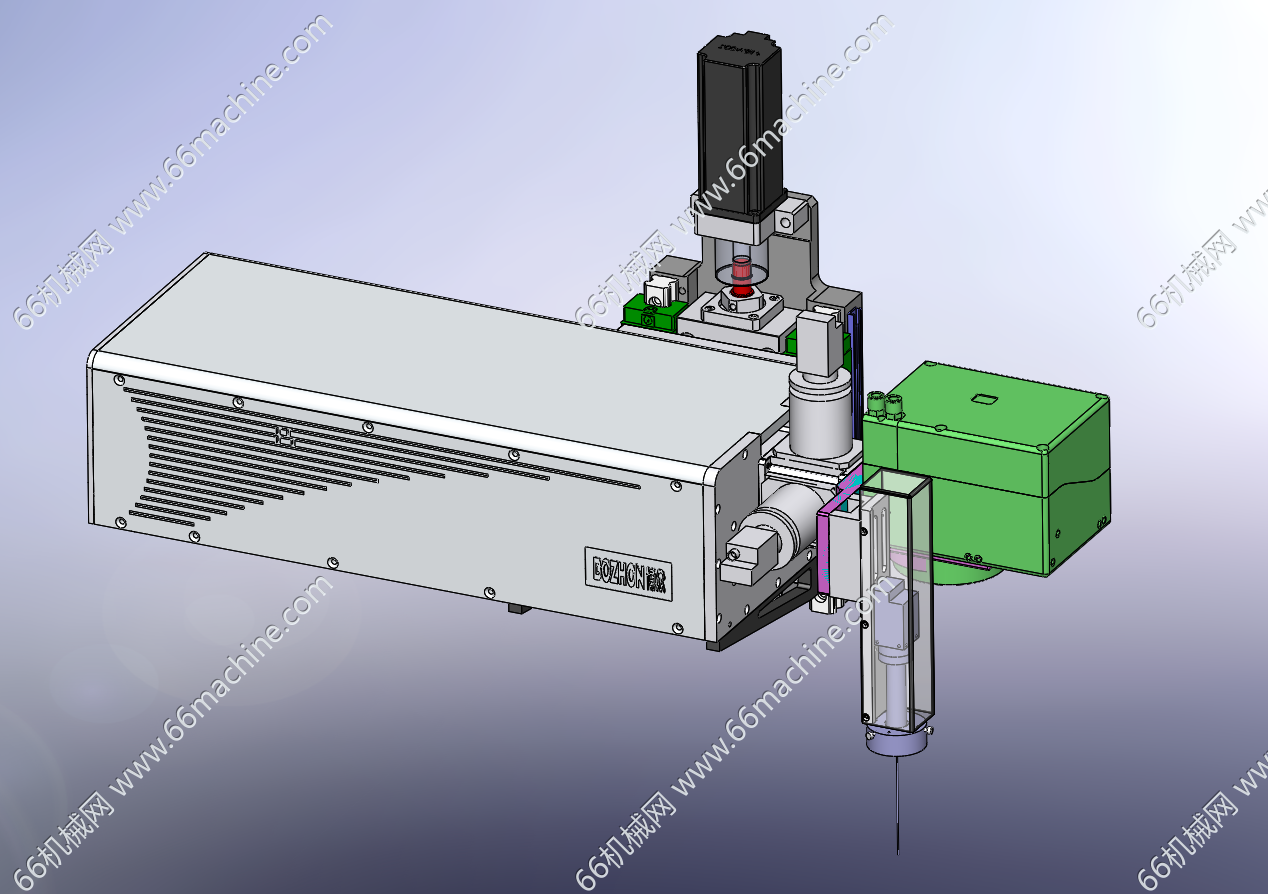

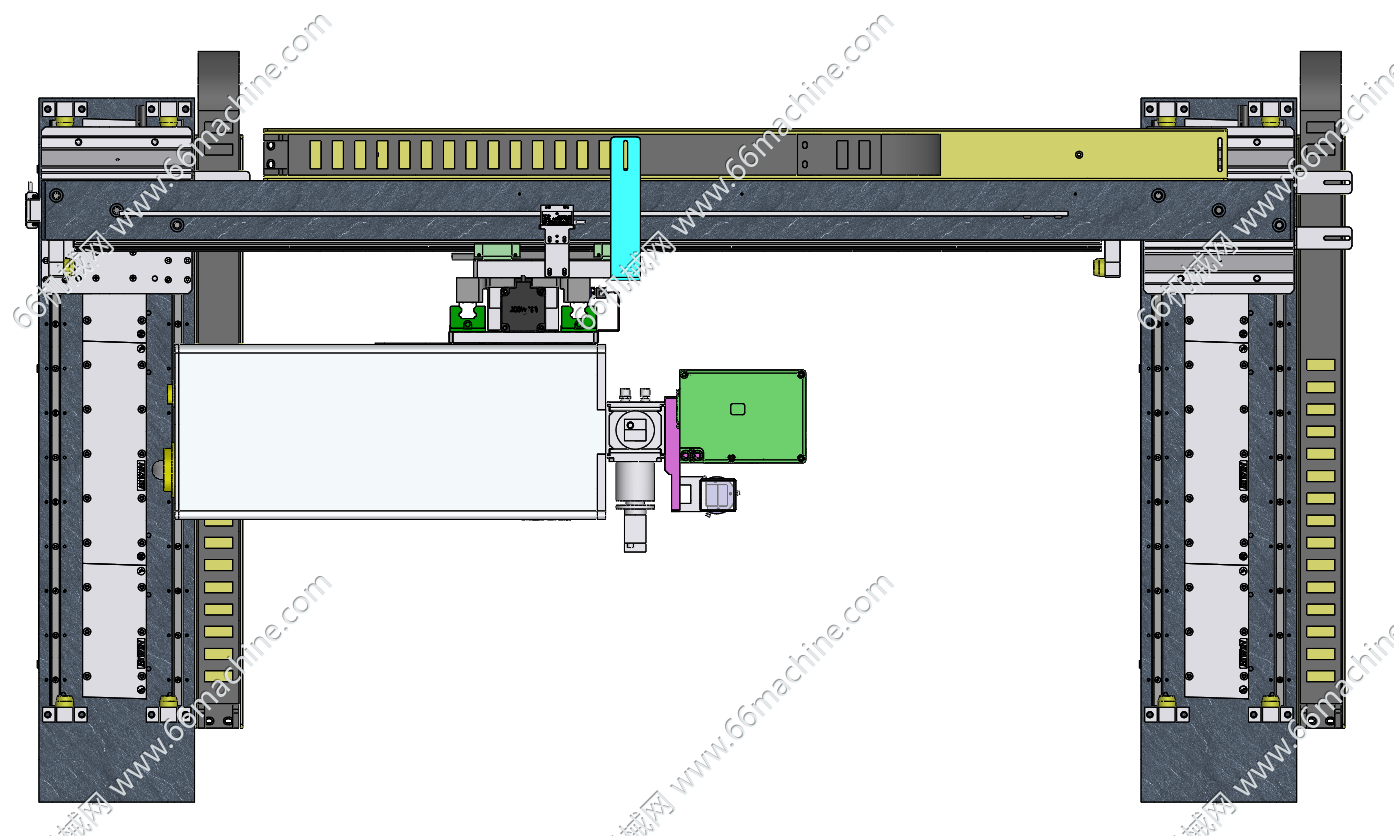

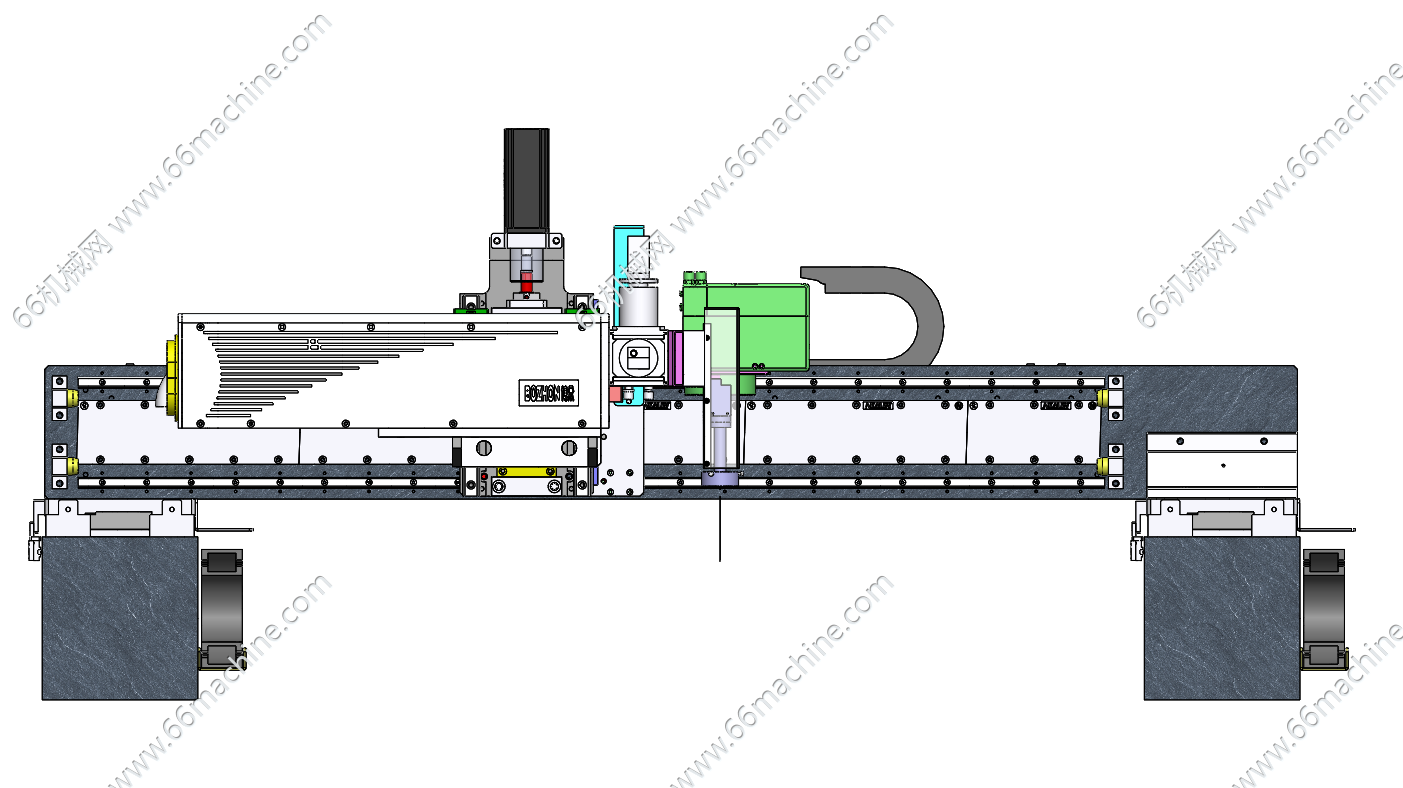

本模型为三轴激光切割机构，采用大理石龙门底座搭配双边直线导轨传动架构，横梁搭载伺服驱动实现X、Y 轴平面精准运动，末端装配激光切割头并配套随动调高组件，可实时调节焦点高度，依靠激光能量完成各类金属板材的裁切、镂空、轮廓下料加工，大理石基座有效抑制震动、保障长期切割精度，整体结构刚性强、定位精度高，欢迎参考！
朝花夕拾啊
图纸ID: 315092070396204127
图纸格式：sldasm、SLDASM、SLDPRT、sldprt
图纸版本：Solidworks2021
文件大小：39.68MB
所需积分：10机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
