某企业ES控制柜3D+工程图（含CAD）
发布时间：2026-06-18
-
-
-
-
-
-
-
-
-
图纸描述

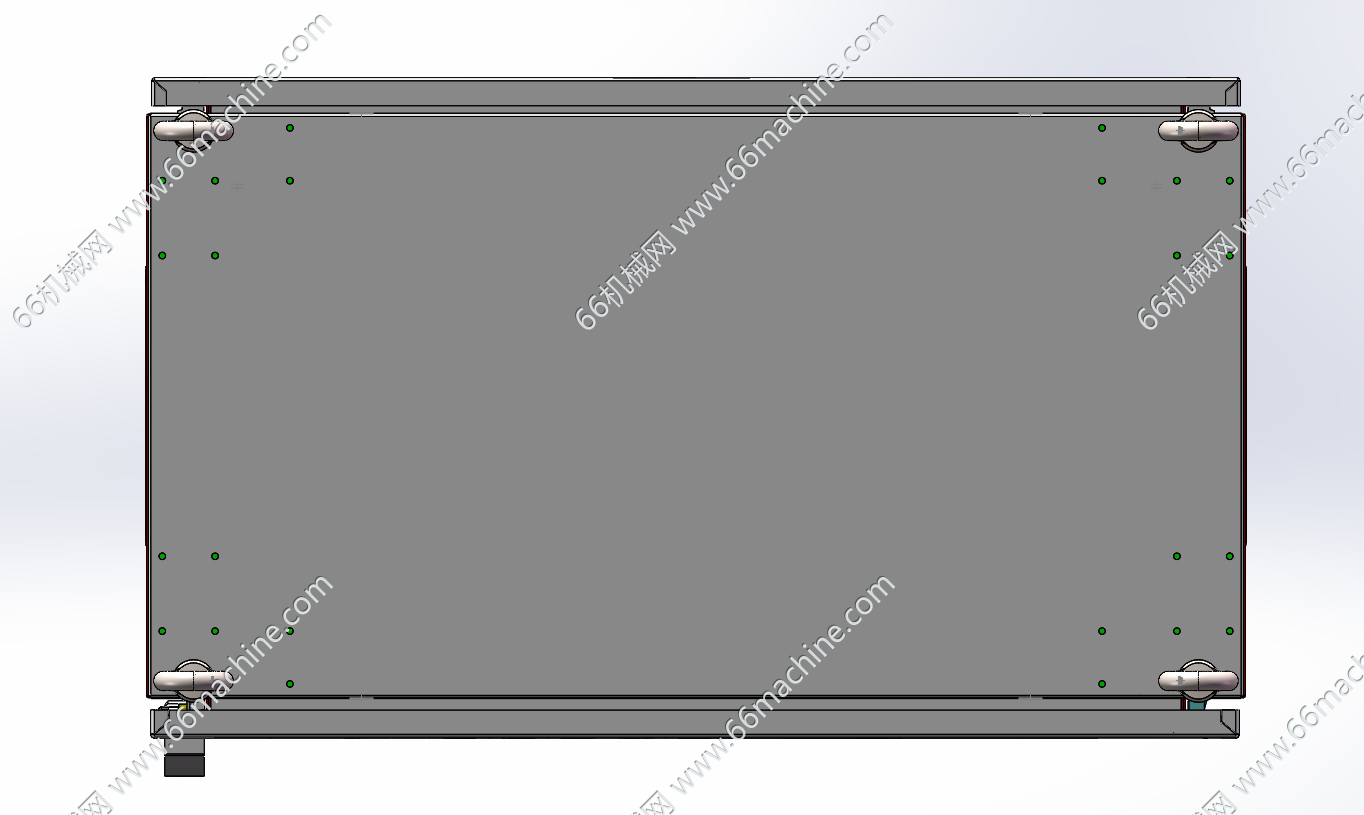

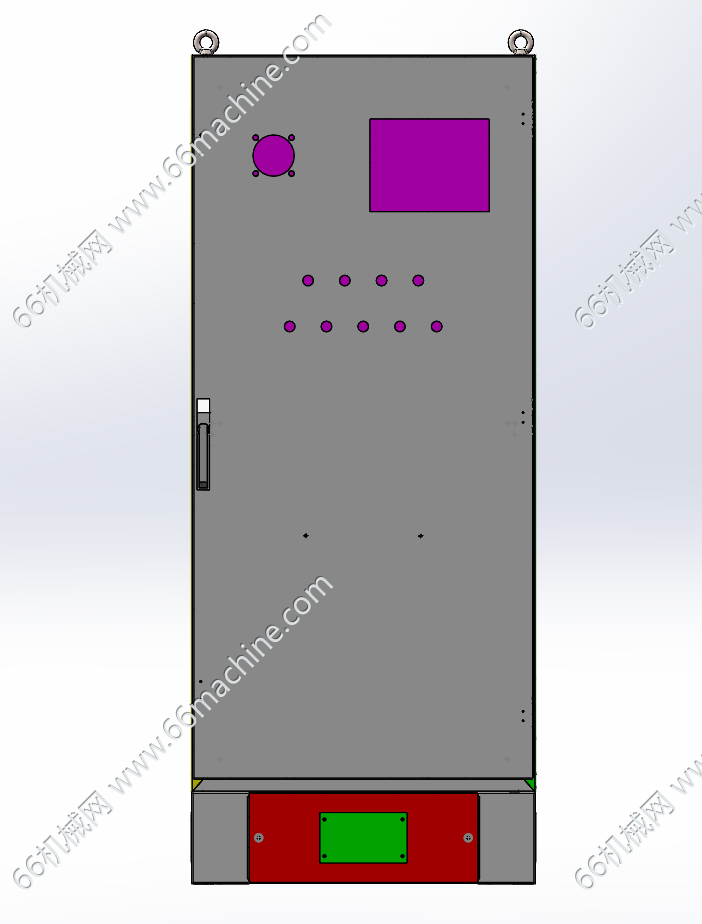

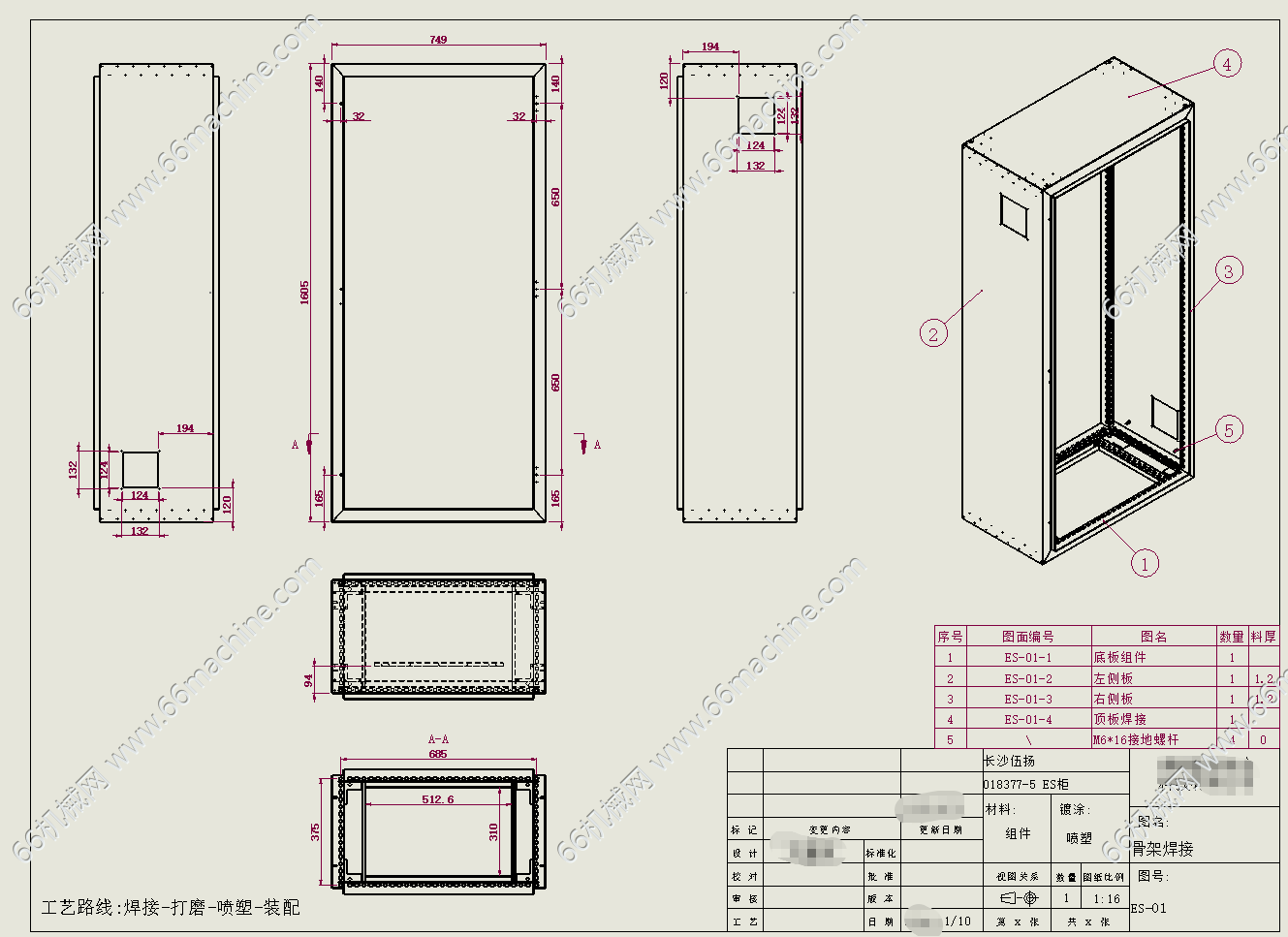

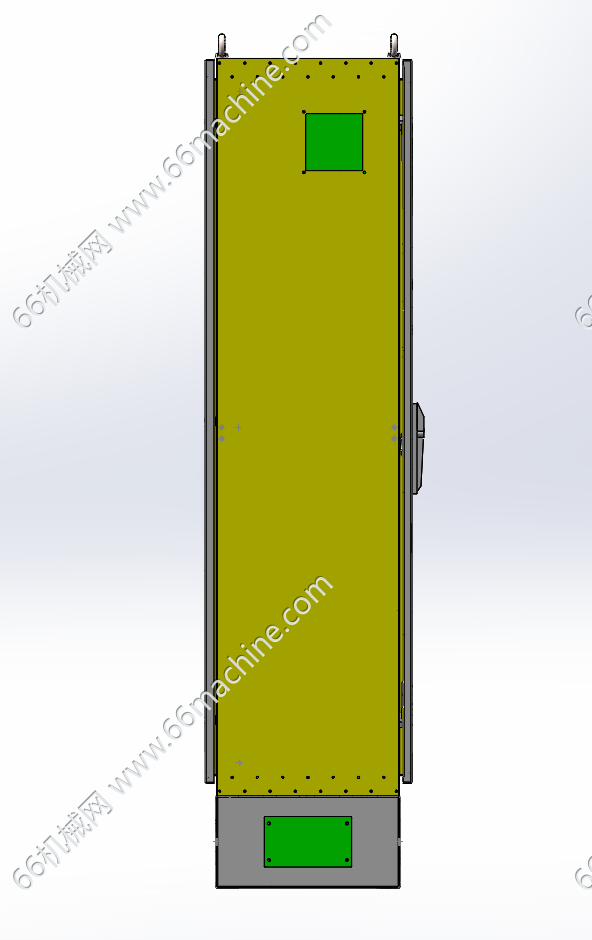

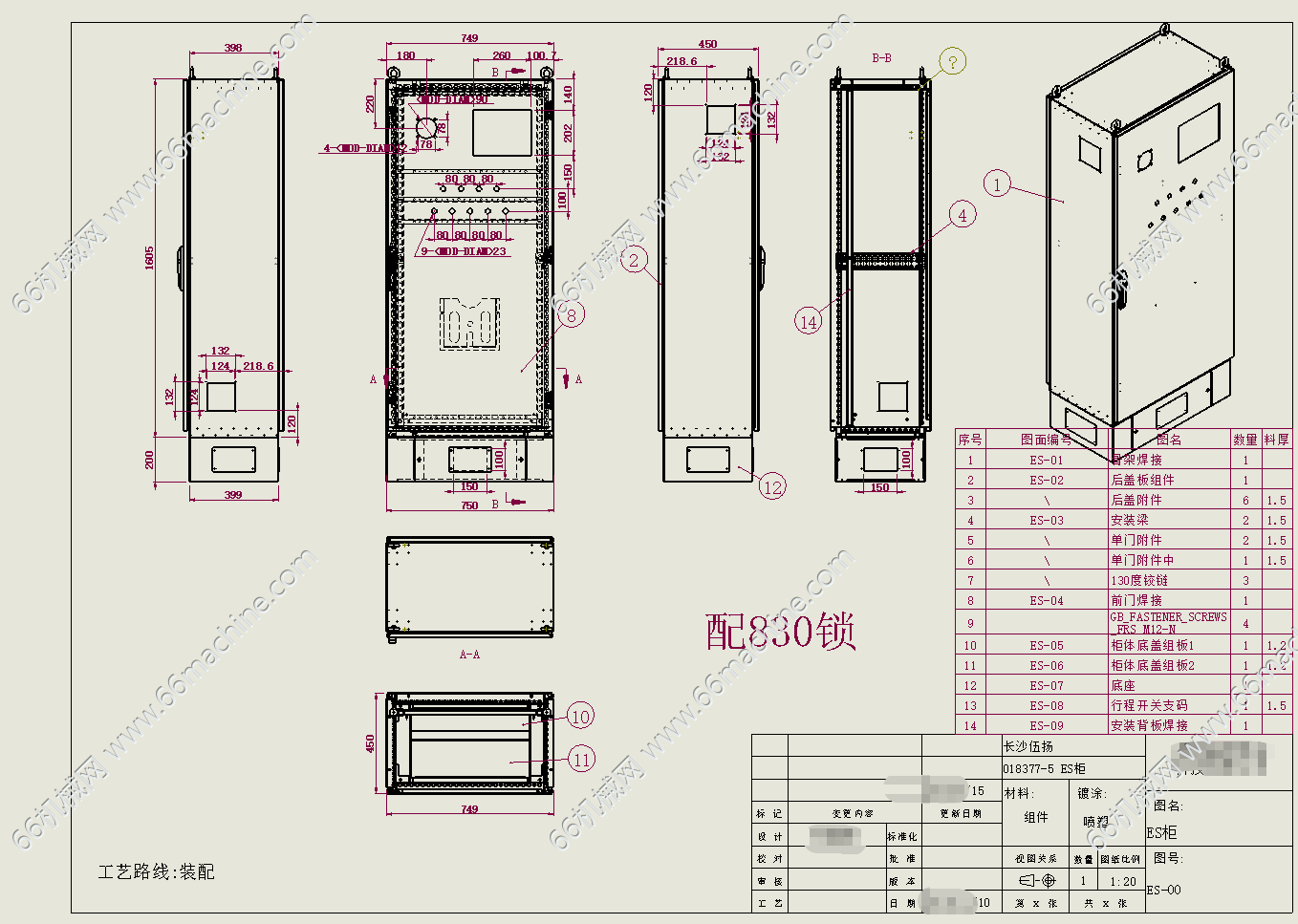

本资料为某企业ES控制柜，尺寸750x450x1600+200，柜体采用冷轧钢板折弯组装成型，顶部配置吊环方便吊装转运，柜门设置人机界面观察窗、状态指示灯、操作按钮与门锁结构，底部预留进出线通风检修口，内部可装配 PLC、断路器、接触器、端子排等电气元器件，用于设备逻辑程序控制、回路配电、信号采集与故障状态显示，具备防护防尘、布线规整、便于现场调试检修的特点，广泛应用于产线单机、成套设备的电气自动化控制。
