二代高低柜（可拆式低压箱、分体式中置柜）
发布时间：2026-05-26
-
-
-
-
-
-
-
-
图纸描述

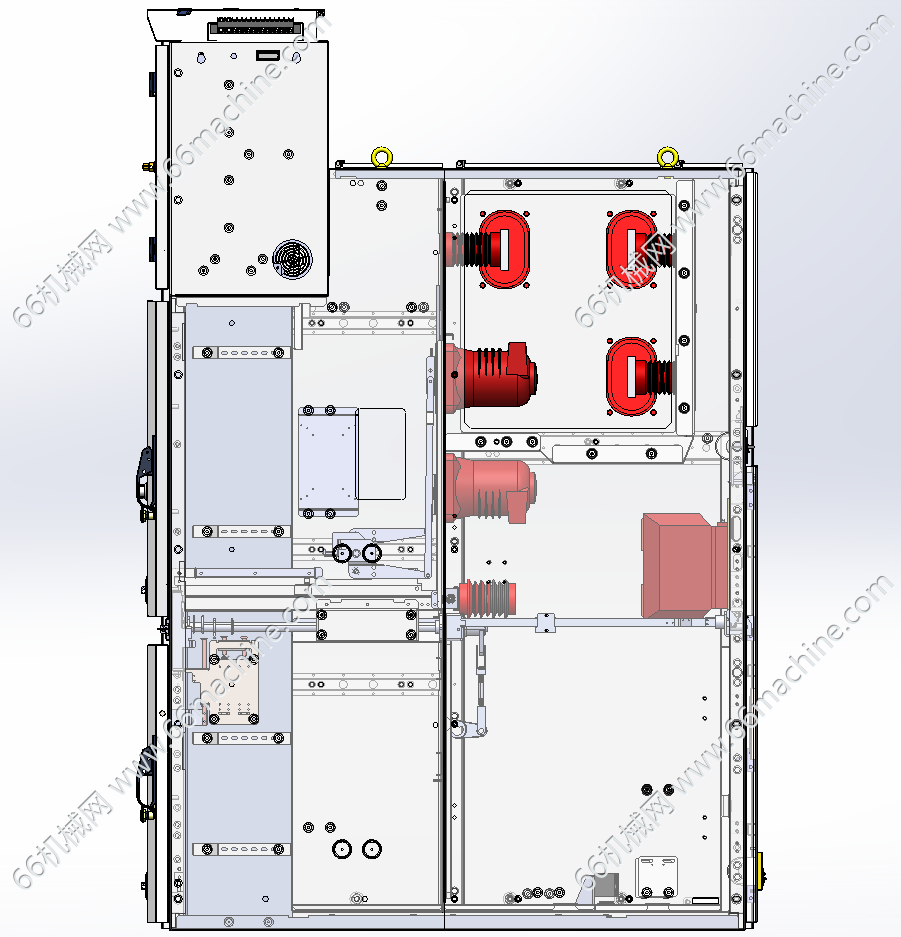

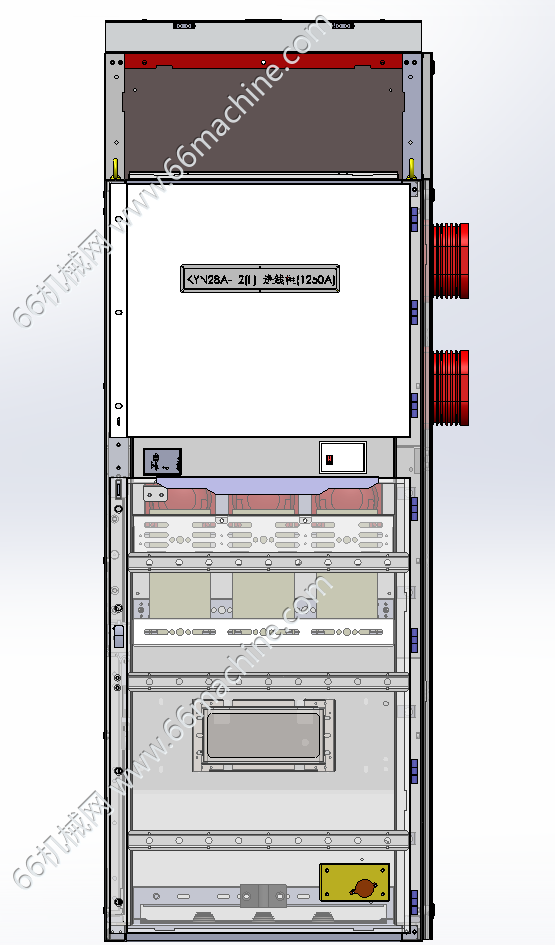

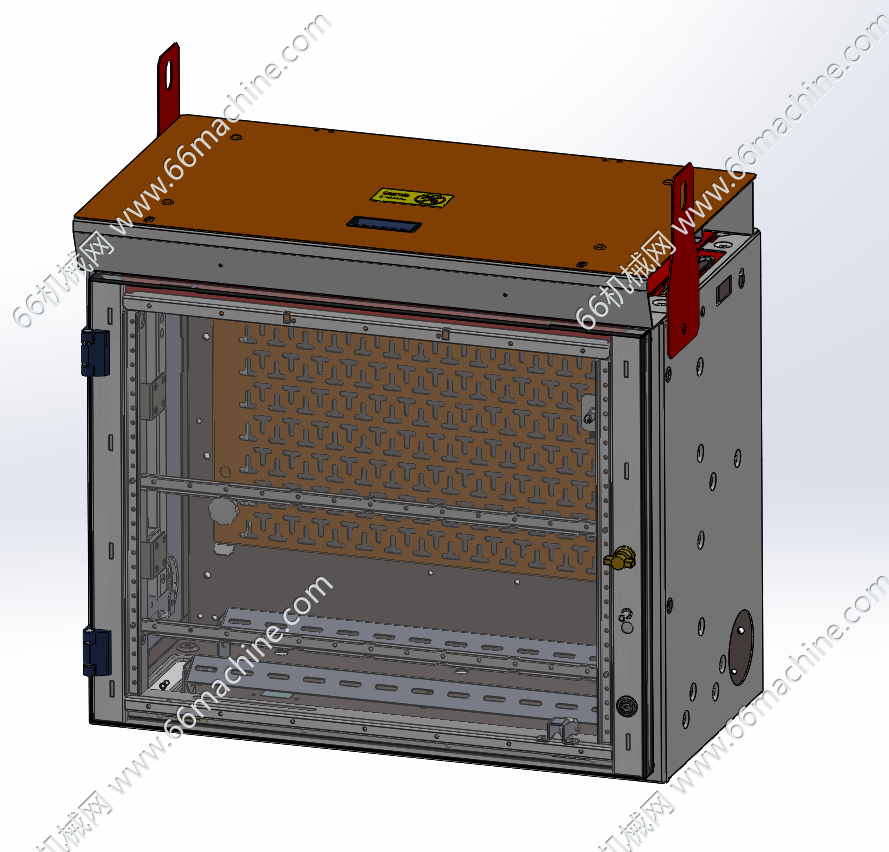

本模型为二代高低柜（可拆式低压箱、分体式中置柜），柜体按功能拆分为母线室、断路器室、电缆室、仪表室等独立模块，采用螺栓组装而非整体焊接，既保留了原柜型防误联锁、故障电弧防护等安全特性，又解决了传统整柜运输吊装困难、场地适应性差、运维扩容不便的痛点。采用国网标准化设计思路对旧的高低柜进行全方位升级，完全满足现行中置柜技术要求。
