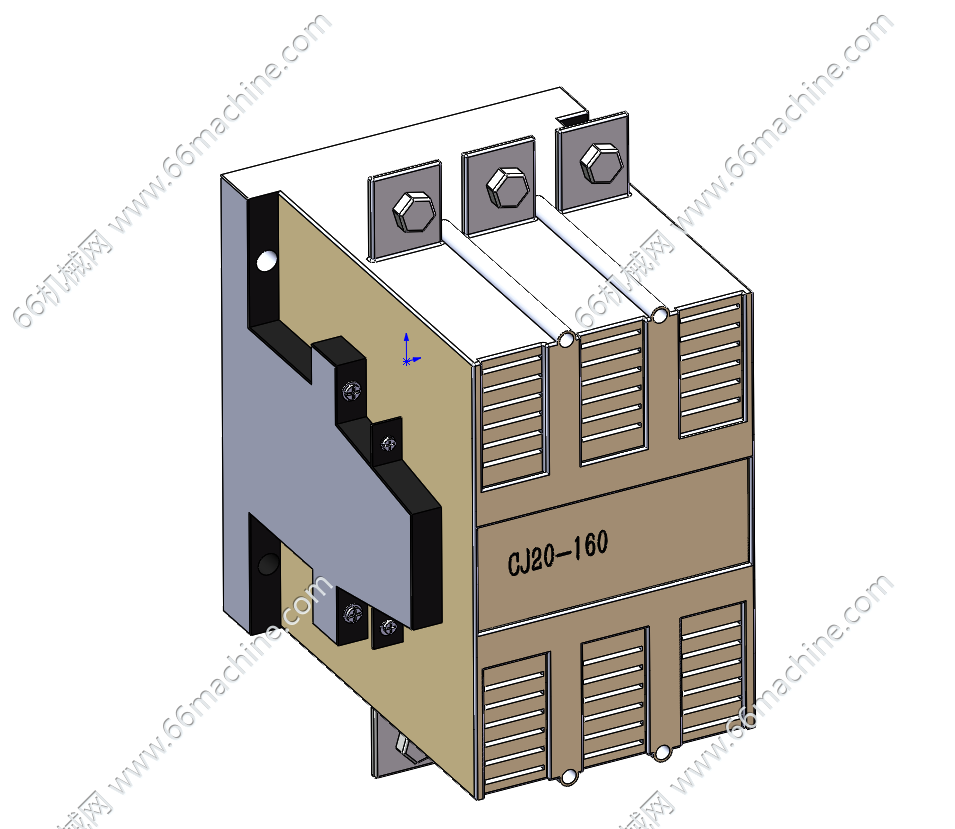

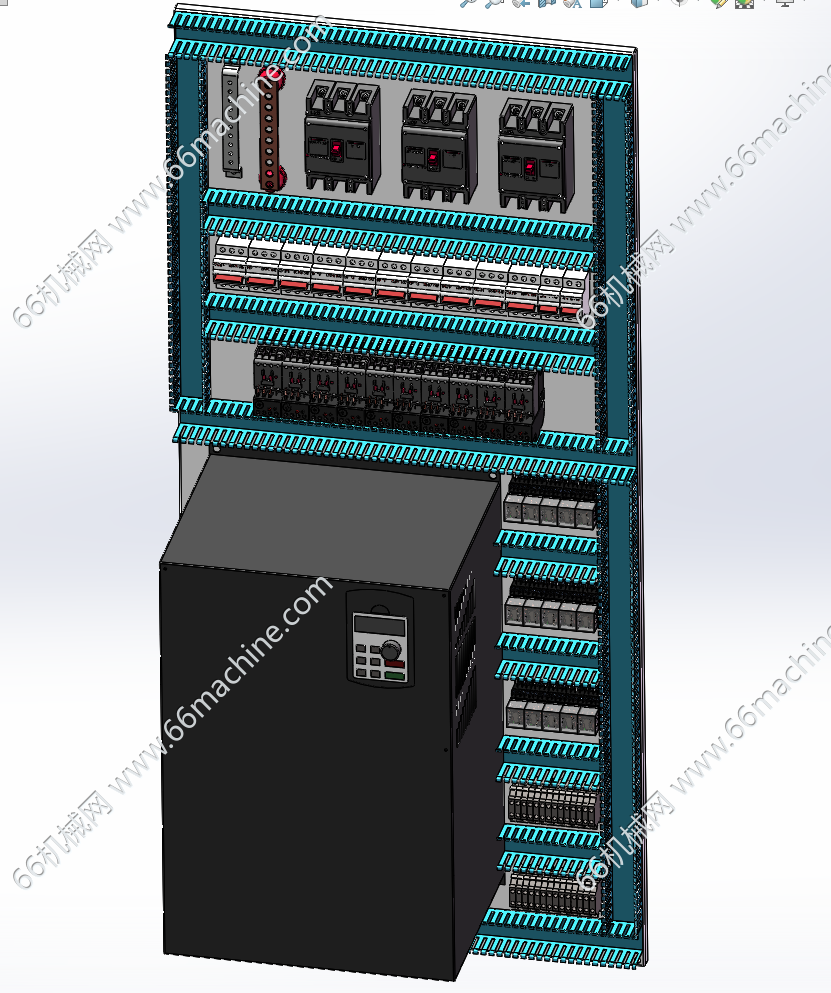

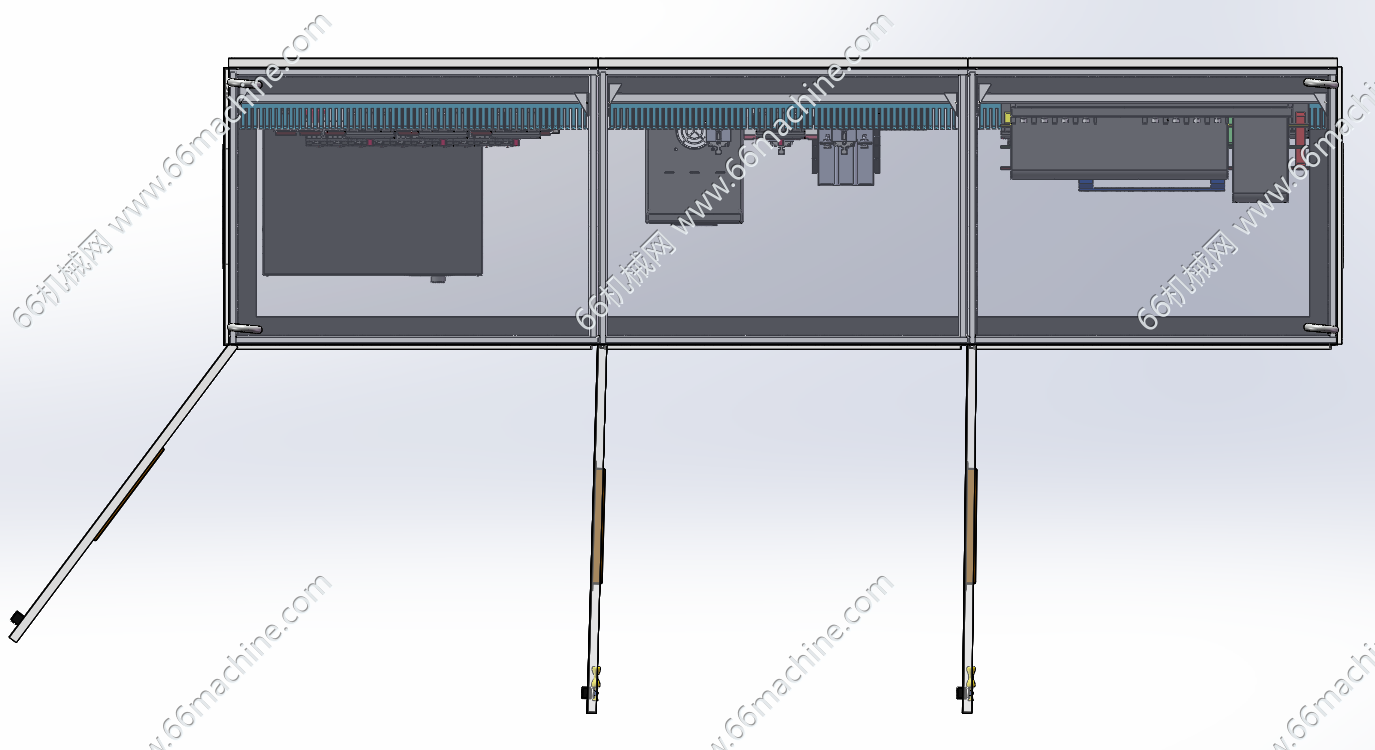

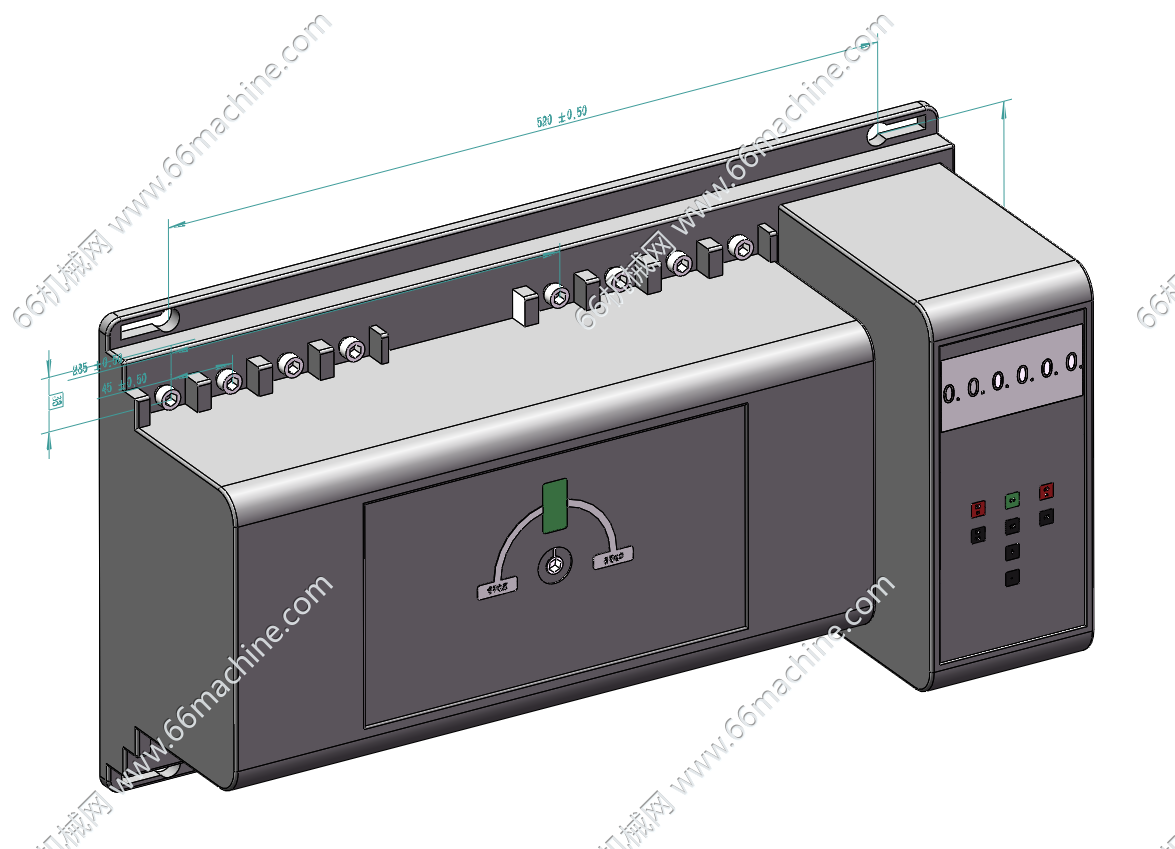

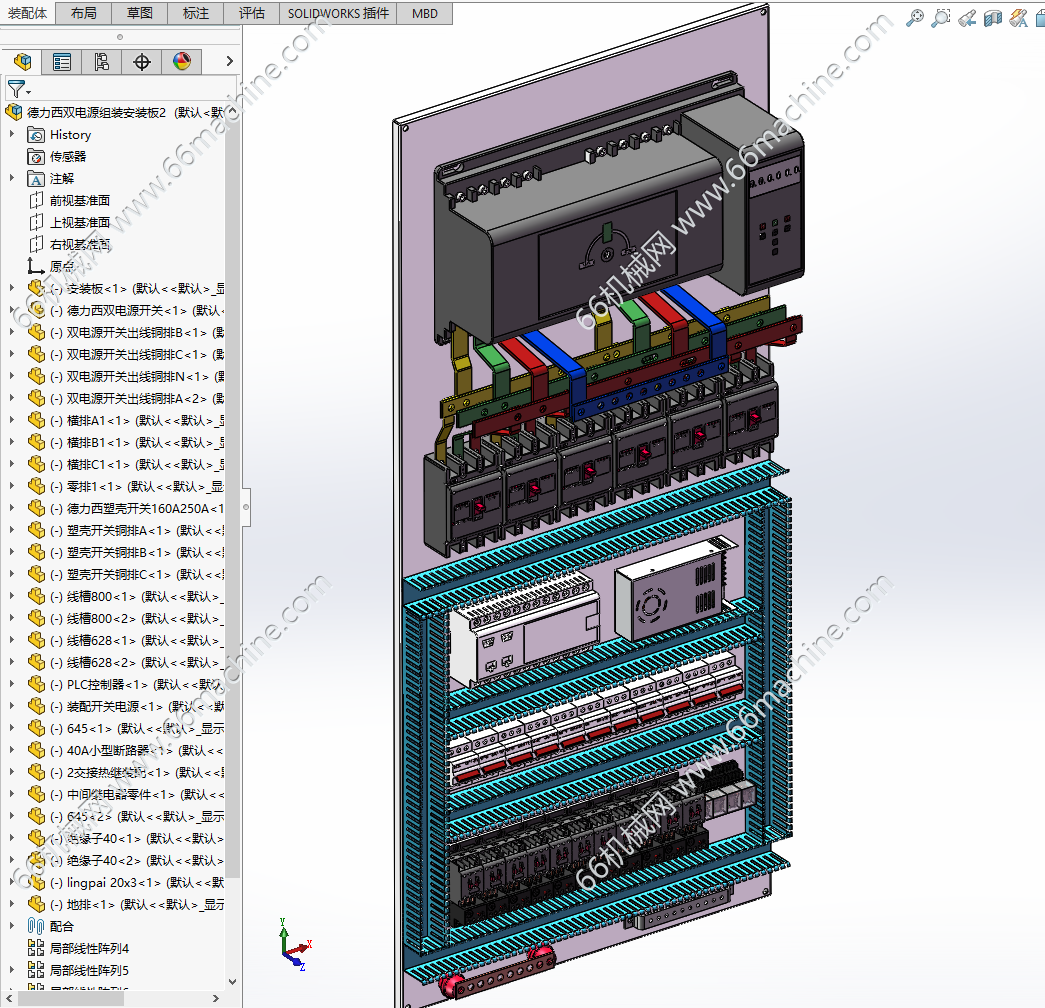

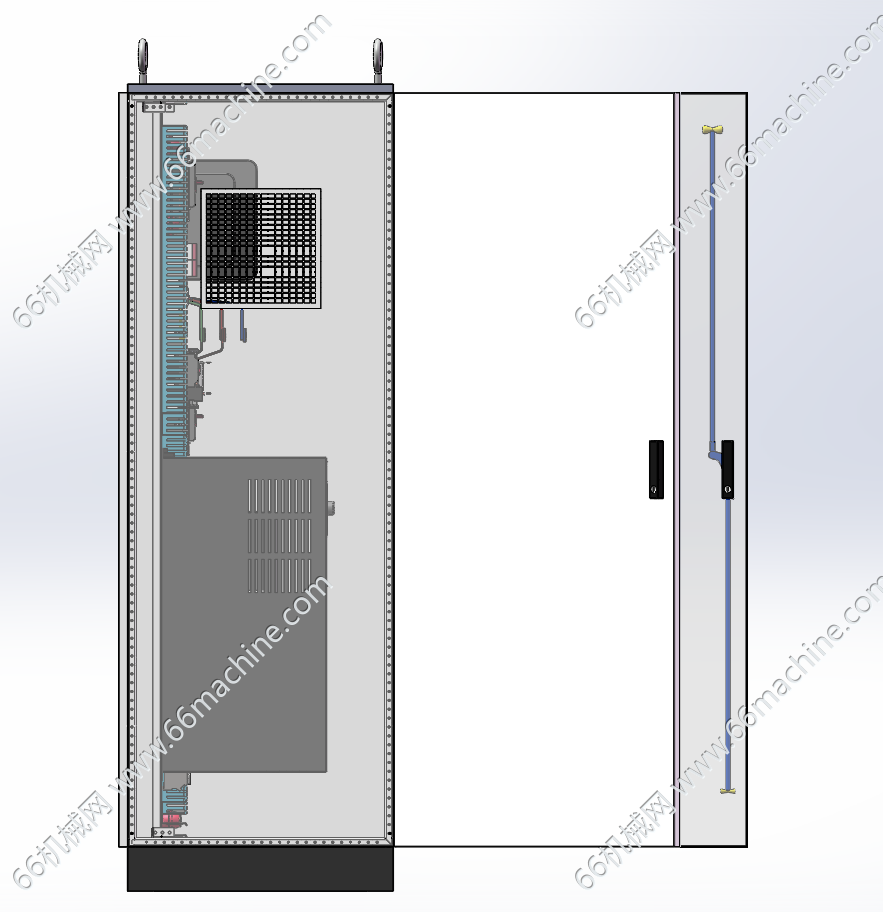

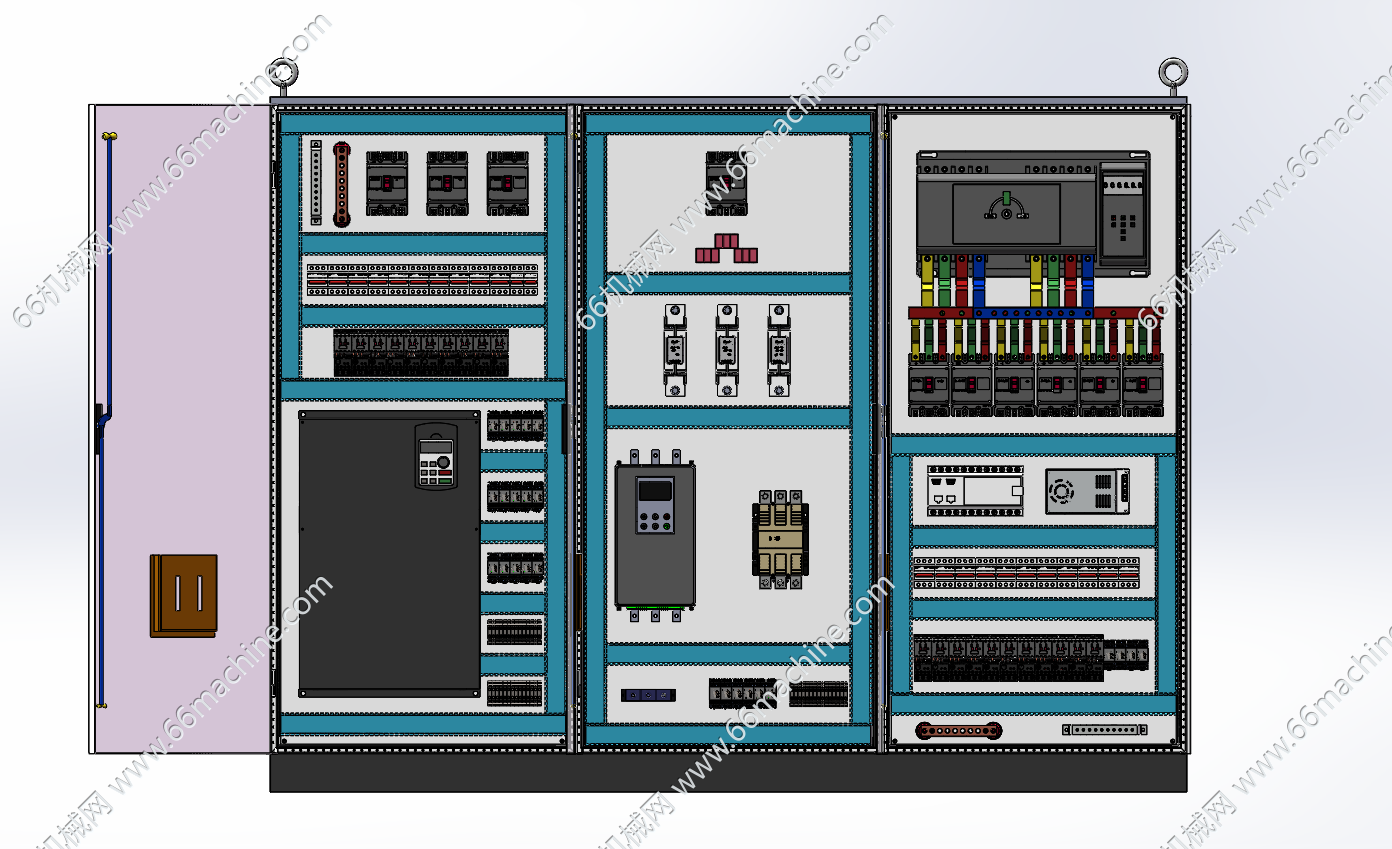

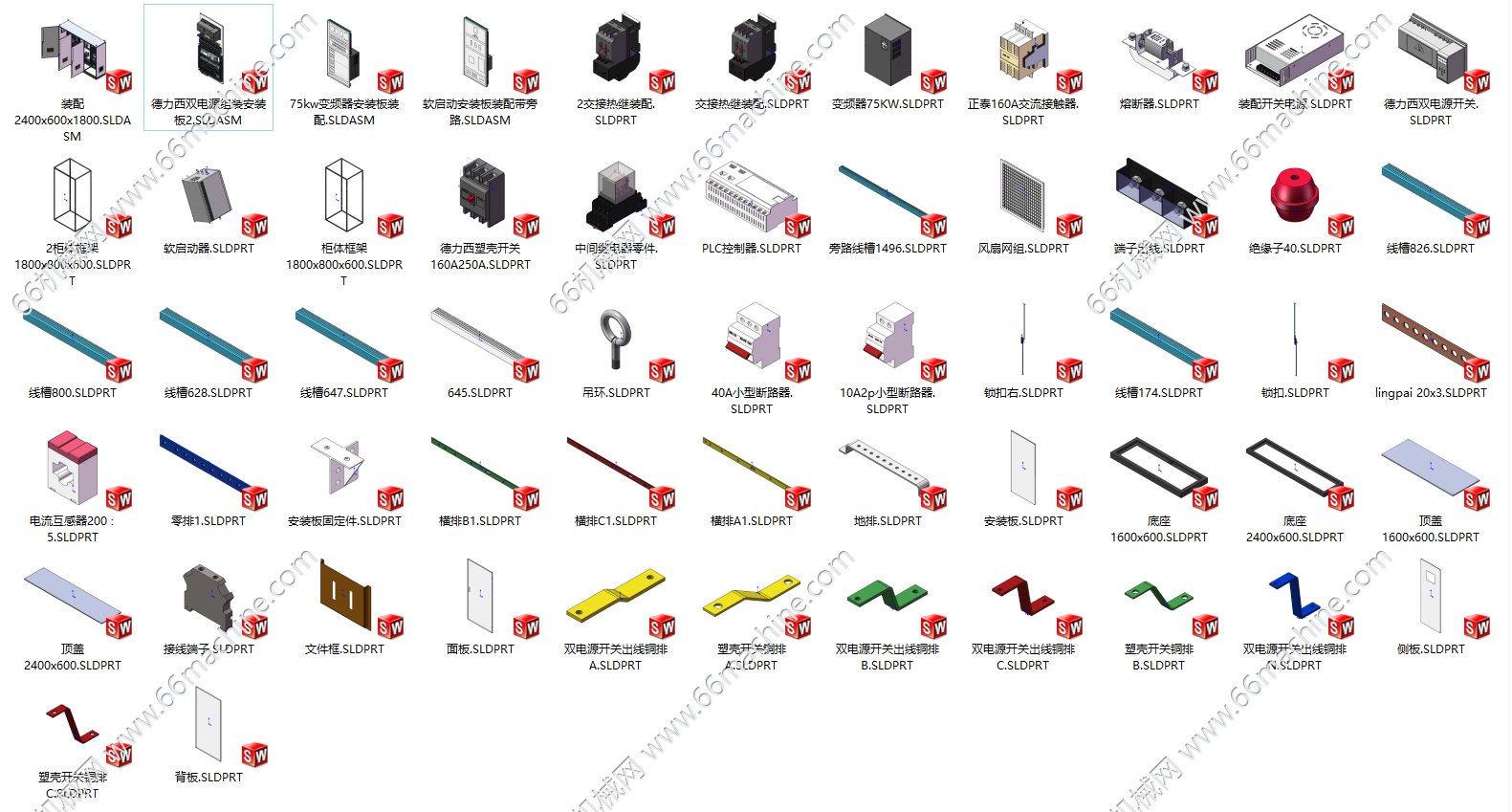

本模型为某企业双电源软启动plc控制，柜体尺寸：2400x600x1800mm，由三柜变频器+软启动旁路+双电源软启动PLC组成。属于三柜组合式低压成套电控系统，左柜为变频控制主柜，集成大功率变频器实现电机无级调速与软启停，中柜为软启动旁路+ PLC 控制中枢，通过软启动器实现电机平滑启动、旁路接触器切换工频运行以降低损耗，并由 PLC 统筹全系统的控制逻辑、联锁保护与通讯监控，右柜为双电源自动切换 + 配电总控柜，通过 ATS 开关实现两路电源的无缝切换以保障供电连续性，整套系统以变频调速节能、软启动保护电网、双电源冗余供电、PLC 集中控制为核心，采用变频与软启回路双重联锁、分级配电保护等设计，兼具高可靠性、节能性与自动化水平，广泛适用于给排水、暖通、工业生产线等对电机控制与供电连续性要求高的关键负载场景。
