二代GCS低压出线柜（800X2200X1000）
发布时间：2026-10-26
-
-
-
-
-
图纸描述

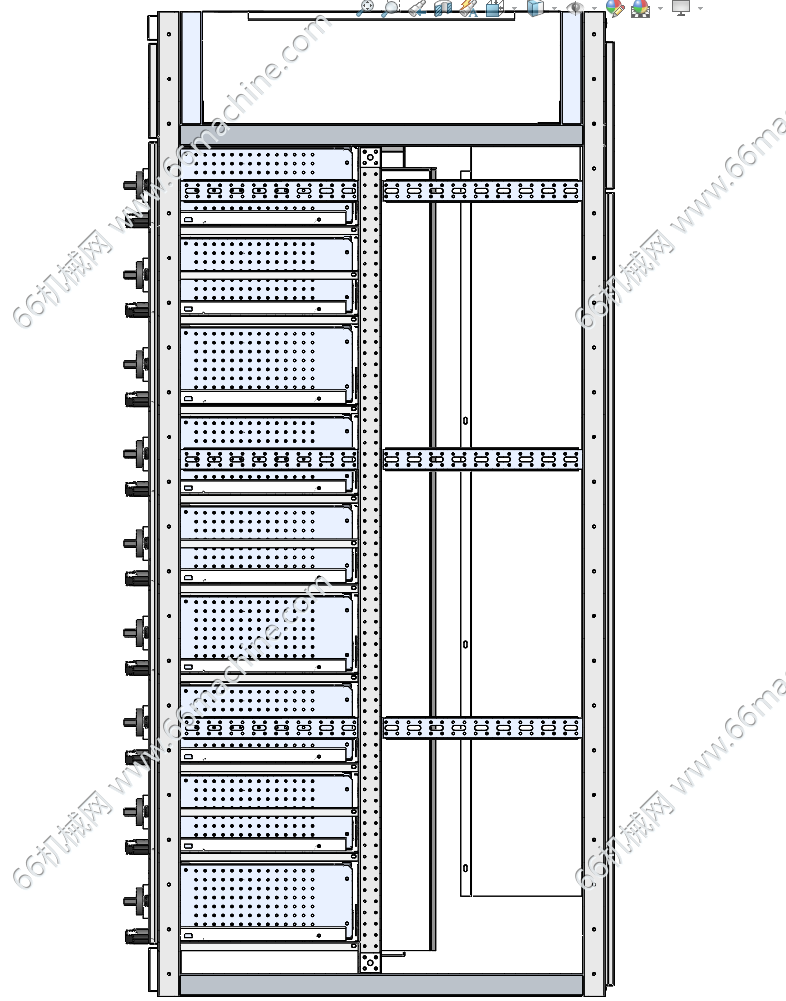

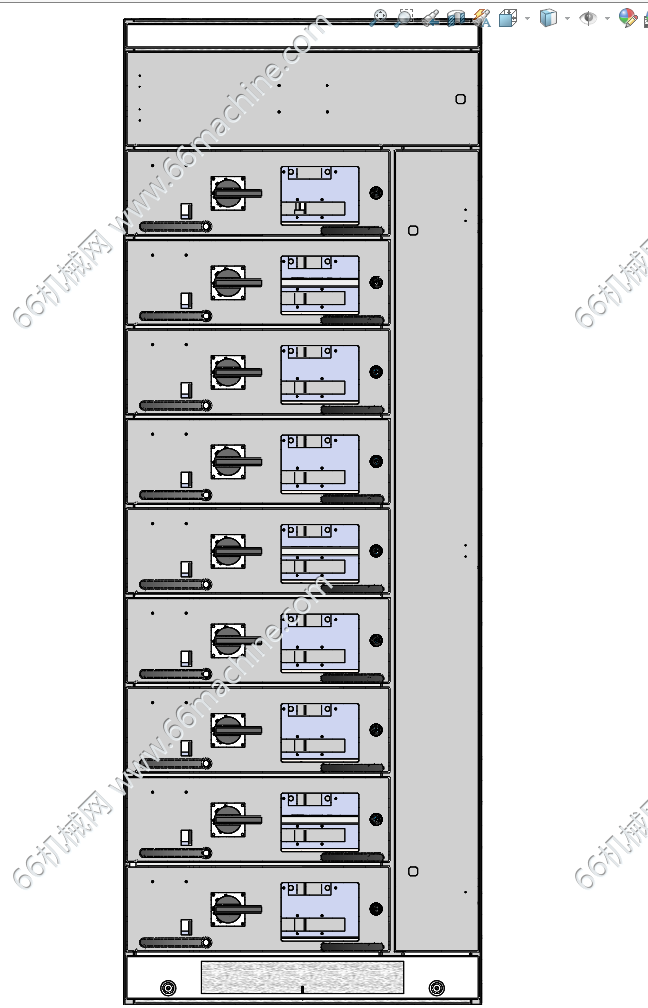

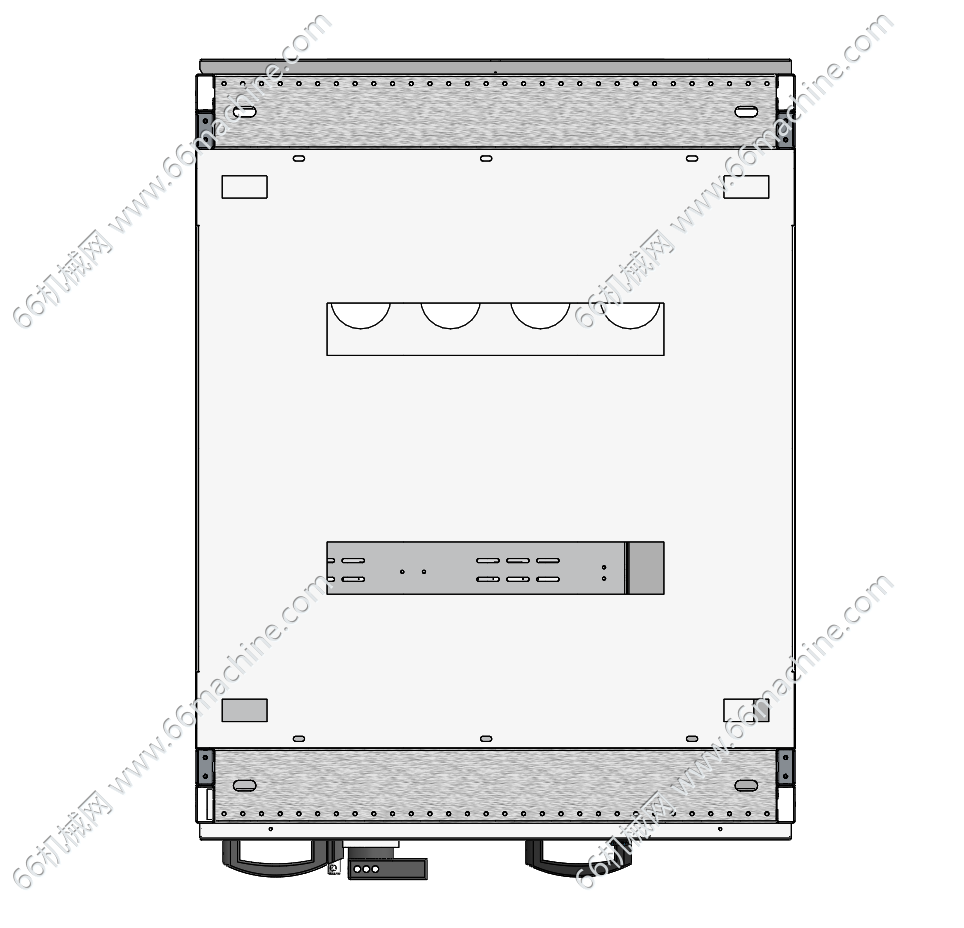

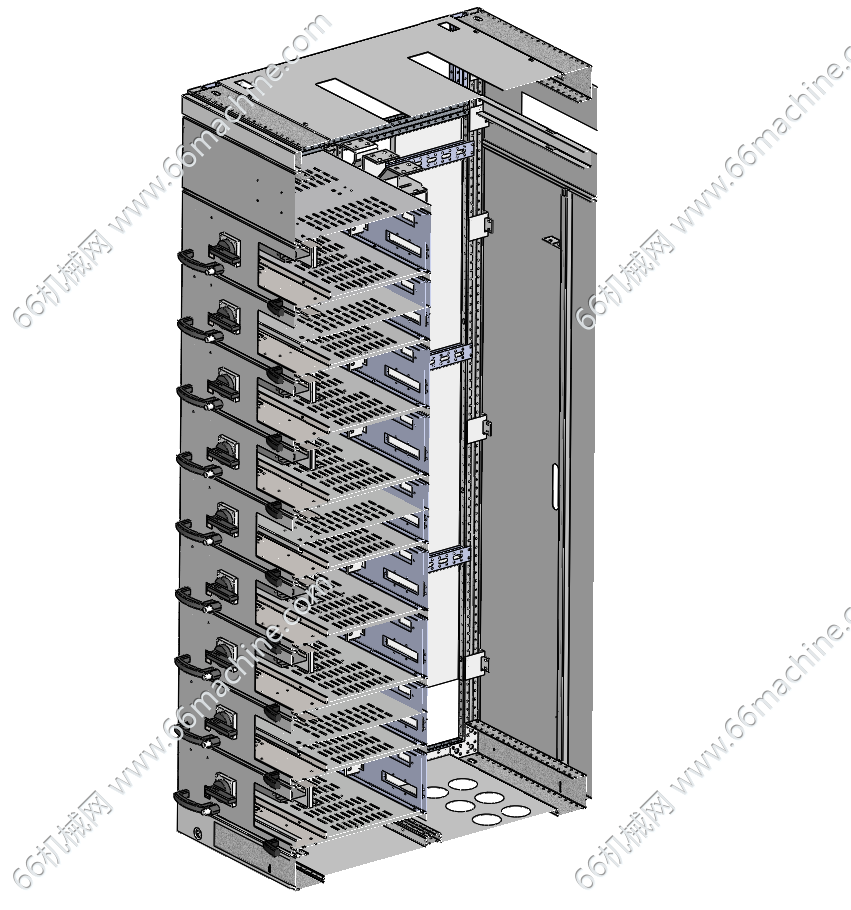

该模型为二代GCS（800柜宽）出线柜，二分之一单元、一单元、1.25单元、1.5单元、二单元、三单元不同的抽屉间隔（一单元抽屉高度为H200），抽屉有效安装高度为1800；柜宽高深（800X2200X1000）模数25；图附零件均是加工改进过来的图纸，门锁和出线开关均是参考尺寸，需要根据自己所配的样品另外定孔的尺寸。
