某企业落地式钣金工业电气控制柜3D+工程图
发布时间：2026-07-24
-
-
-
-
-
-
-
-
图纸描述

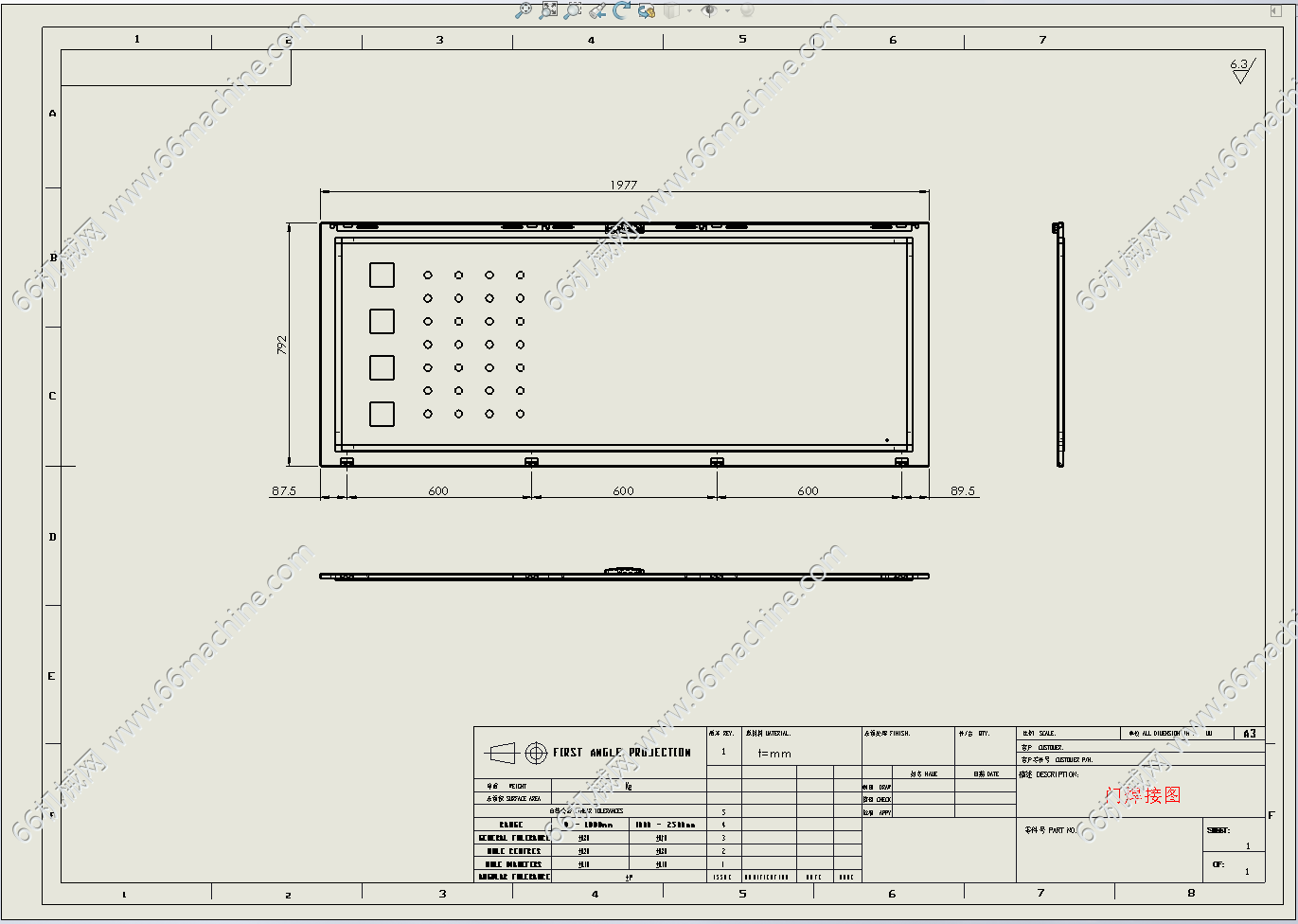

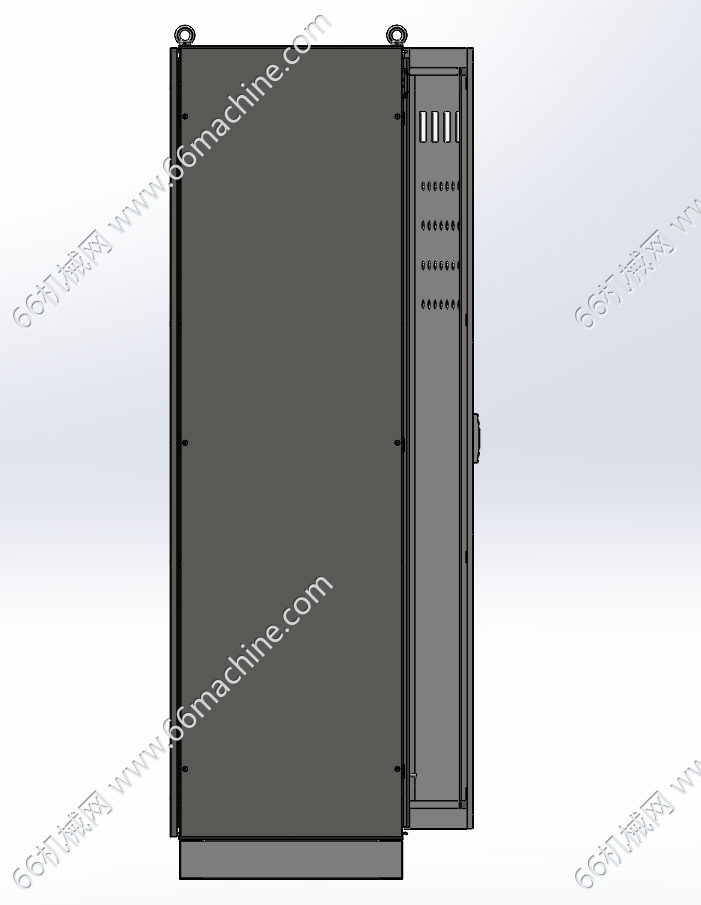

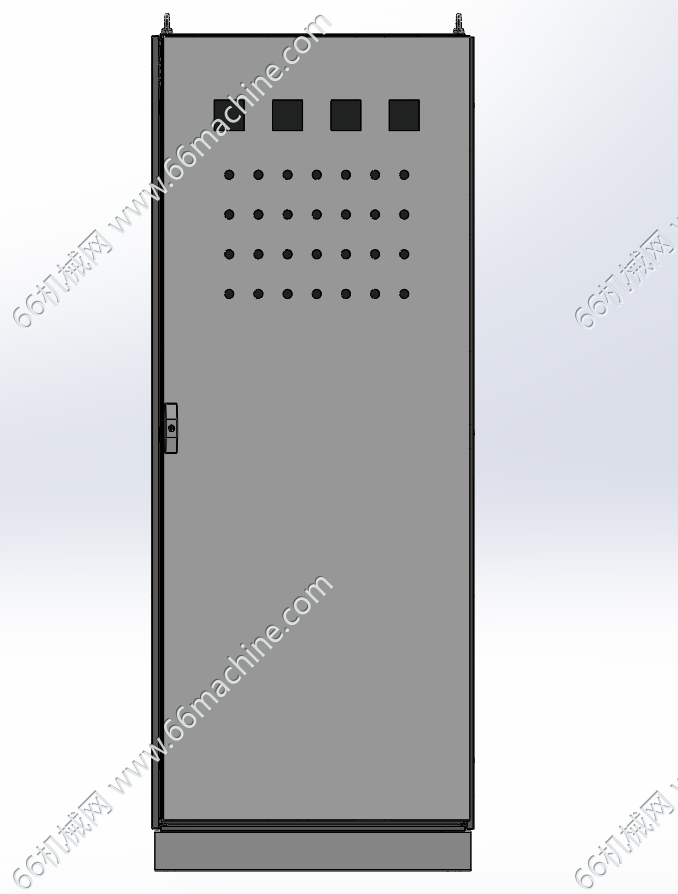

本模型为某企业落地式钣金工业电气控制柜，柜体顶部设置吊环方便吊装转运，带锁防护柜门预留仪表、按钮标准安装开孔，内部可集中布置 PLC、伺服、开关电源等全部电气元器件，为数控设备、各类气动自动化工装提供一体化供电与控制集成，具备防尘防触电、布线规整、可灵活改配元器件的特点，通过加装散热、密封配件可适配工厂复杂工况，是自动化产线设备标配的电气集成载体。
