门扣扣鼻的设计（插销预制件冲裁模设计）+说明书+CAD

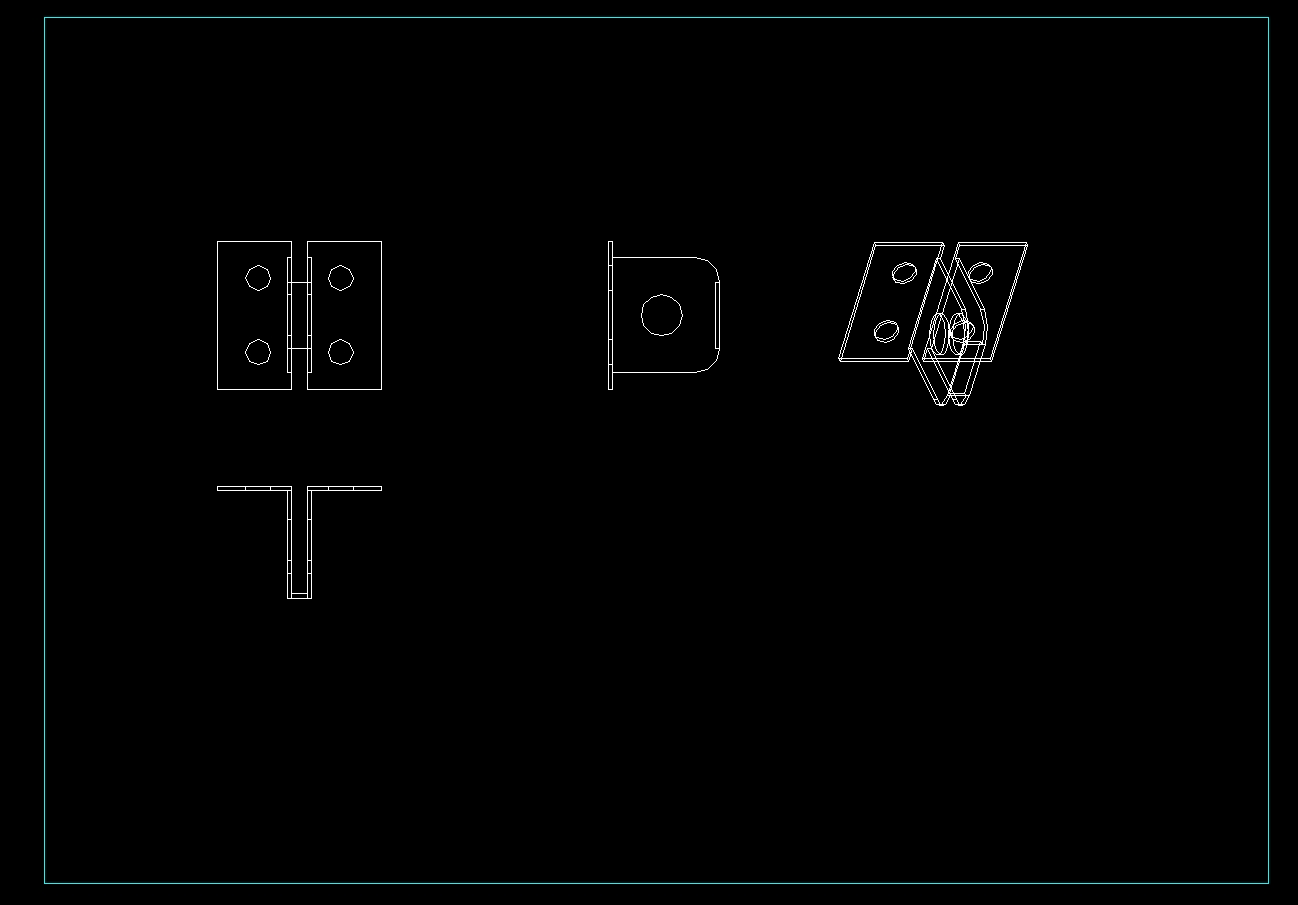

图纸描述

该冲裁件材料为08F钢板，属于优质碳素结构钢，具有良好的壳虫性能。 零件结构：结构简单，基本形状为类似矩形，成对称分布，无圆角采用圆角过渡。 孔与孔之间、空与边缘之间的最小距离满足c>1.5t的要求c=(18-9-3)/2=3 1.5t=1.5X0.5=0.75 因为一般普通冲采访时冲2mm以下的金属板料时，其断面粗糙度Ra可达12.5～3.2um,毛刺允许高度为0.01～0.05mm；本产品在断面粗糙度和毛刺高度上没有太严格的要求，所以只要模具精度达到一定要求，冲裁件的断面质量可以保证。对于冲压菜窖一般要求的力学性能是强度低，塑性高，表面质量和厚度公差符合国家标准。本设计的产品是08F钢，属于优质碳素结构钢，其力学性能是强度、硬度和塑性指标适中，经退火后，用冲裁的加工方法是完全可以成形的。另外产品对于厚度和表面质量没有严格要求，所以尽量采用国家标准的板材，其冲裁的产品的表面质量和厚度共查究可以保证。 该冲裁件包括落料和冲孔两个基本工序,可采用的冲裁方案有单工序冲裁,复合冲裁和级进冲裁三种.零件属于大单工序须要模具数量较多,生产率低,所用费用也高,不合理;用级进模冲裁时,生产率高,操作方便,通过合理设计可以达到较好的零件质量和避免模具强度不够的问题；若采用复合冲裁,可以得出冲件的精度和平直度较好,生产率较高，因此零件要求不高所以综上所述,该零件采用复合冲裁工艺方案.
