线（丝）拉伸力学性能测试仪（材料拉伸测试机）的设计+说明书+CAD

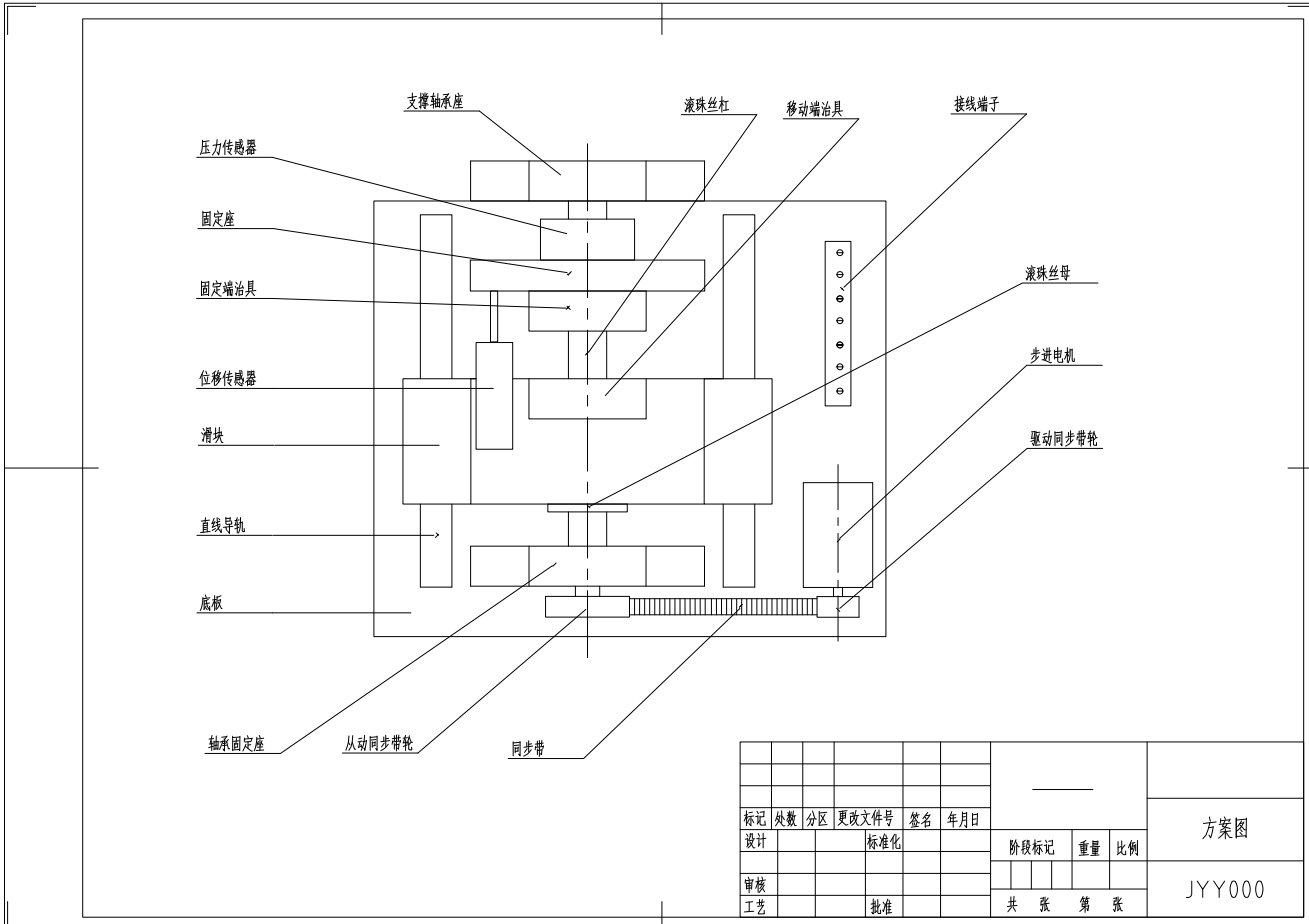

图纸描述

【毕设资料：约1.1 w字说明书+CAD，仅供参考学习！】 摘 要：本课题研制了一台线（丝）拉伸力学性能测试仪，在电机的驱动下，该装置可对线（丝）拉伸至断裂，同时结合光学显微镜实现对线（丝）拉伸断裂过程进行原位监测的原位拉伸测试仪器。该装置的总体尺寸为225mm×220mm×66mm，通过校准测试所研制的线（丝）拉伸力学测试仪的性能达到如下的设计要求：载荷量程500N、载荷的分辨率小于1mN,位移的分辨率小于10μm、最大行程为100mm。本设计的创新点在于线（丝）绕线夹具体的设计，采用绕线式缠绕的方式，绕线槽采用圆弧过渡的方式，减少了线（丝）在拉伸过程中的磨损，避免了由于夹具体对线（丝）作用力，造成线（丝）在夹持部位发生断裂。绕线夹具体的U型槽尺寸是根据线材的粗细而设计，可以根据线（丝）的粗细进行自由更换。零件与零件之间都采用内六角螺栓固定，装拆方便，易于使用，实现了单元体积小，精度高，结构简单，易于使用的优点，为了线材拉伸力学性能测试仪的设计提供参考。 关键词：力学性能；拉伸；材料；夹具；检测技术
