螺旋管状面筋机总体及坯片导出装置设计+说明书+CAD

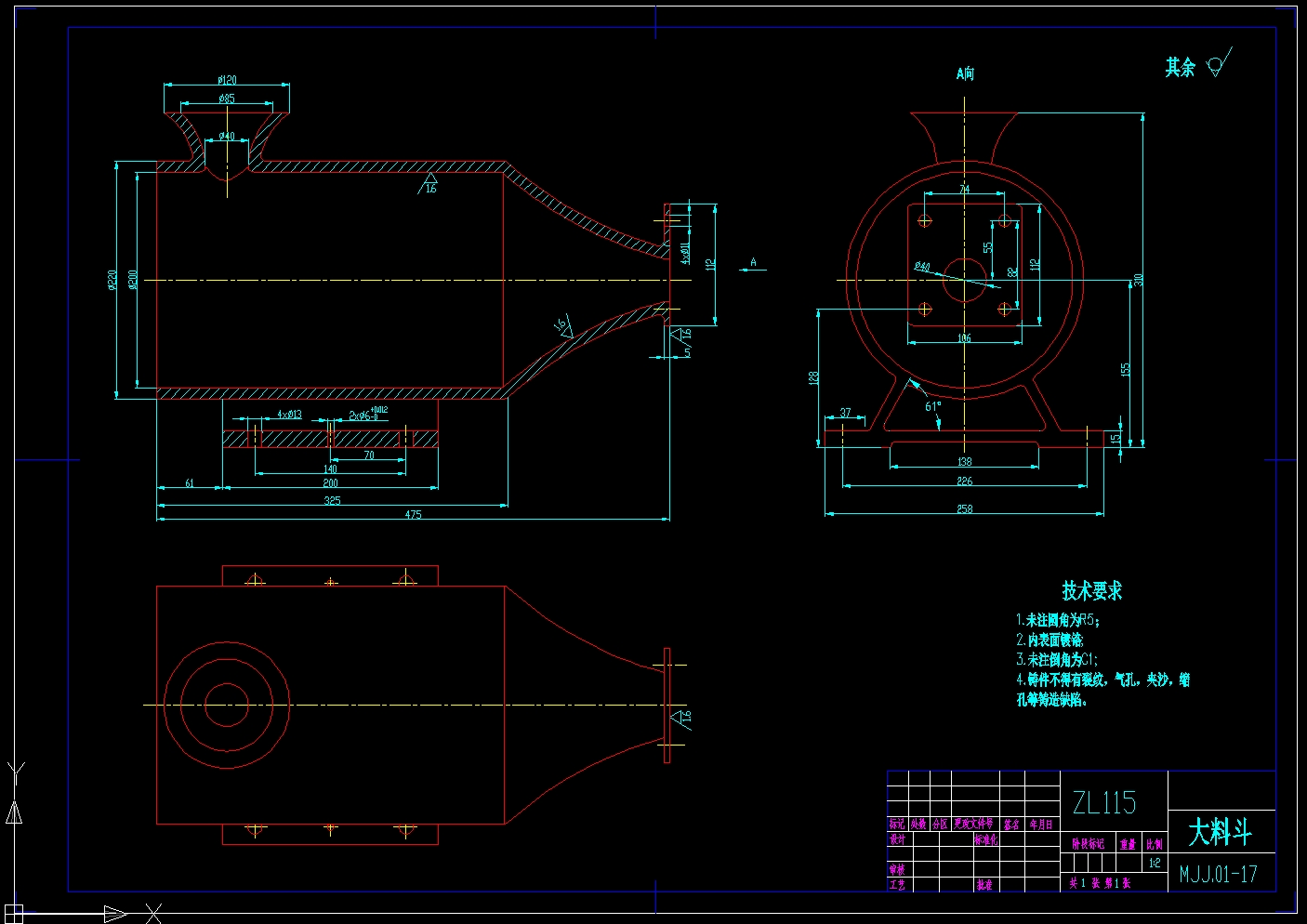

图纸描述

摘 要：本设计是应楼王淀粉厂的要求而进行设计的，由于目前面筋的生产过程全部为手工作业，工作环境十分恶劣，然而面筋的市场需求量很大(由于其营养价值和市场地位高)，所以面筋的机械化操作显得尤为迫切。面筋机的设计分为三个部分：面筋机的坯片导出和切断装置的设计和卷绕装置的设计。本课题为螺旋管状面筋机总体及坯片导出装置设计，着重设计面筋机的坯片导出及切断装置。由于面筋特有的粘弹性质，以及参照去年设计的面筋机样机，在此重新提出的解决方案为：一定量的面筋通过螺旋丝杠的挤压从大料斗被送至小料斗，中间通过切料刀具切断，以便控制单个面筋的重量。被切断的面筋通过导出口导出，被送至卷绕装置卷绕。面筋由于要先切断后通过小料斗导出，所以采用凸轮机构来控制比较方便。采用一大一小两个料斗是更利于面筋的导出成型。这样的设计符合工厂的实际生产需要，满足食品生产的卫生要求，有很高的市场经济的价值。 关键词：面筋；成型机；螺旋管状；坯片导出
