柴油机主体机构（凸轮机构）运动设计及分析+说明书+CAD

图纸描述

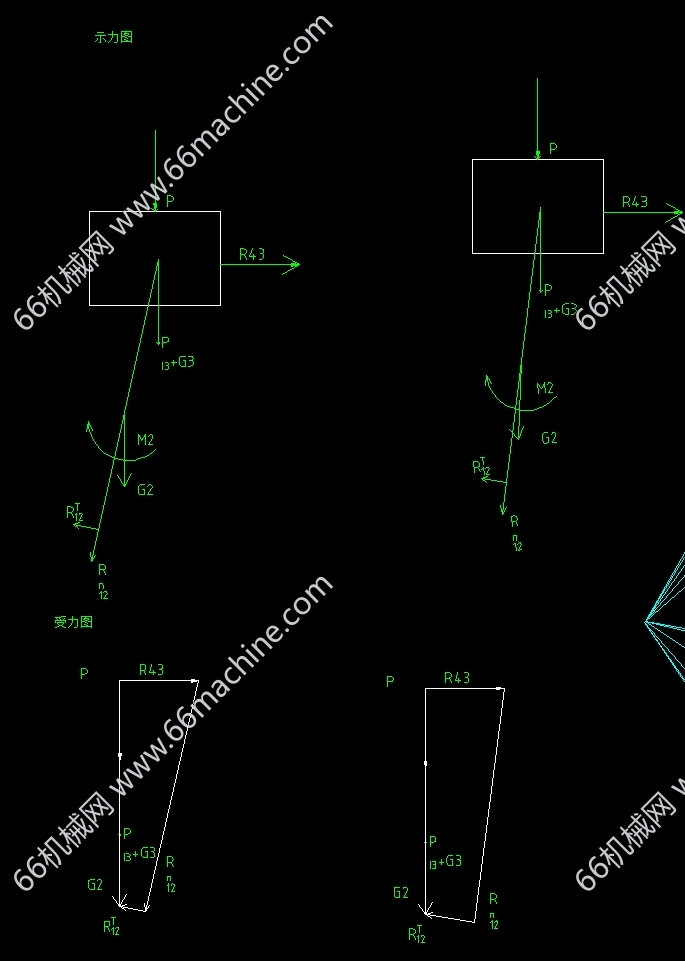

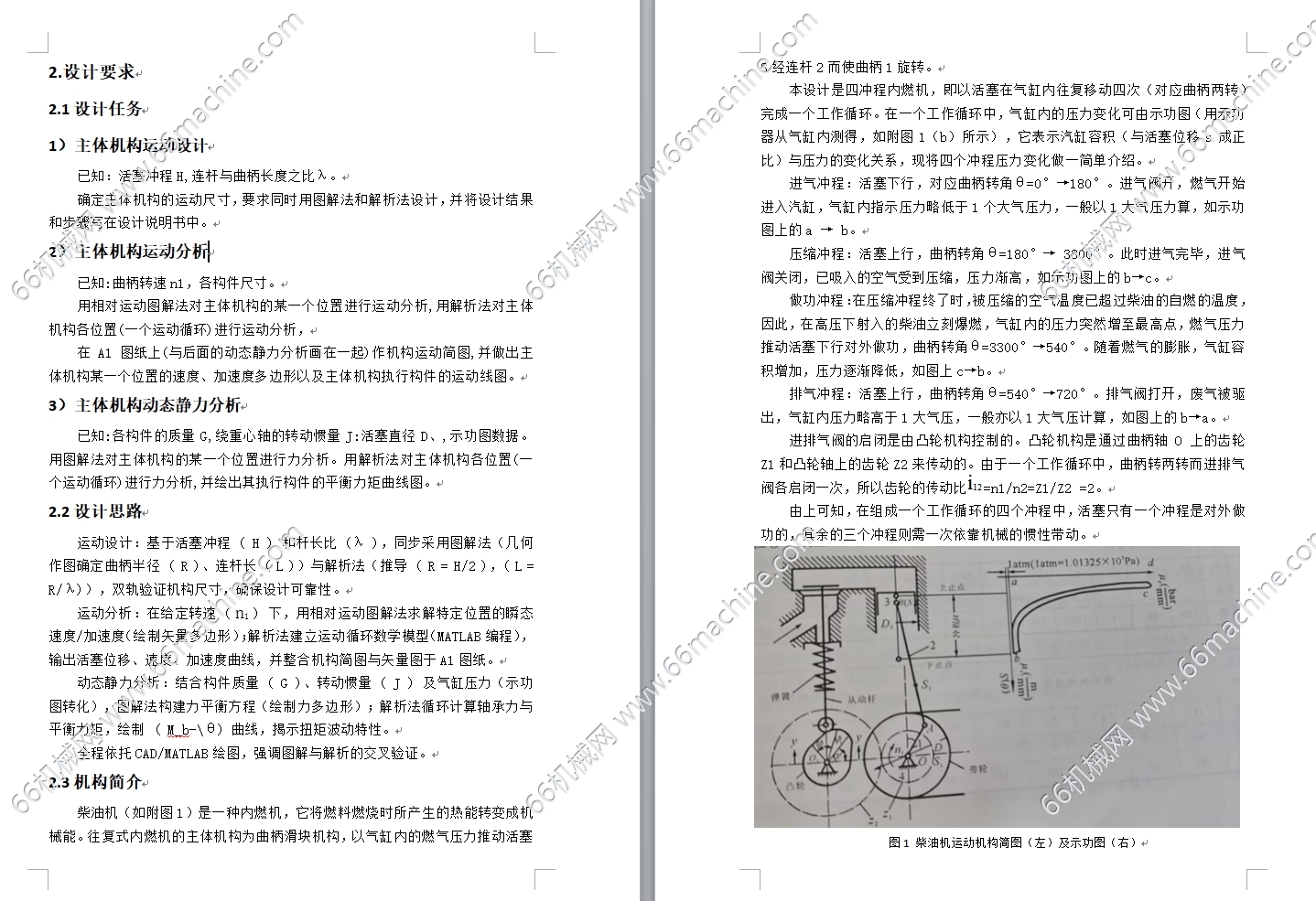

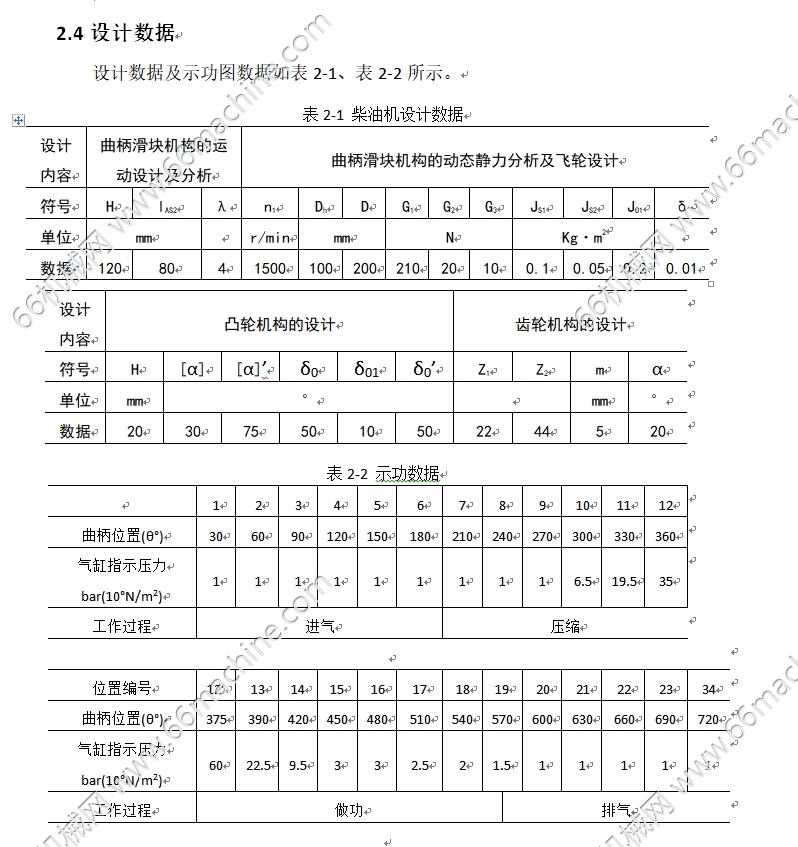

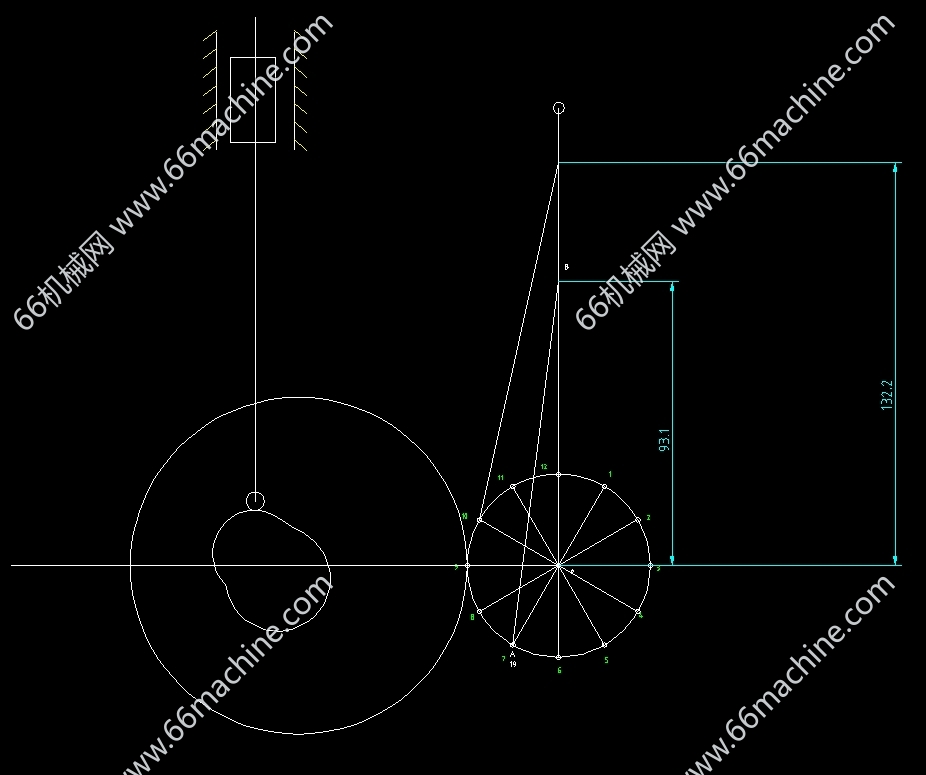

本文为柴油机主体机构运动设计及分析，设计任务如下： 1）主体机构运动设计：已知：活塞冲程H,连杆与曲柄长度之比λ。确定主体机构的运动尺寸，要求同时用图解法和解析法设计，并将设计结果和步骤写在设计说明书中。 2）主体机构运动分析：已知:曲柄转速n1，各构件尺寸。用相对运动图解法对主体机构的某一个位置进行运动分析,用解析法对主体机构各位置(一个运动循环)进行运动分析，在A1图纸上(与后面的动态静力分析画在一起)作机构运动简图,并做出主体机构某一个位置的速度、加速度多边形以及主体机构执行构件的运动线图。 3）主体机构动态静力分析：已知:各构件的质量G,绕重心轴的转动惯量J:活塞直径D、,示功图数据。用图解法对主体机构的某一个位置进行力分析。用解析法对主体机构各位置(一个运动循环)进行力分析,并绘出其执行构件的平衡力矩曲线图。
