基于曲柄摇杆驱动的工件移动机构设计+说明书+视频

发布时间：2025-07-18
图纸描述

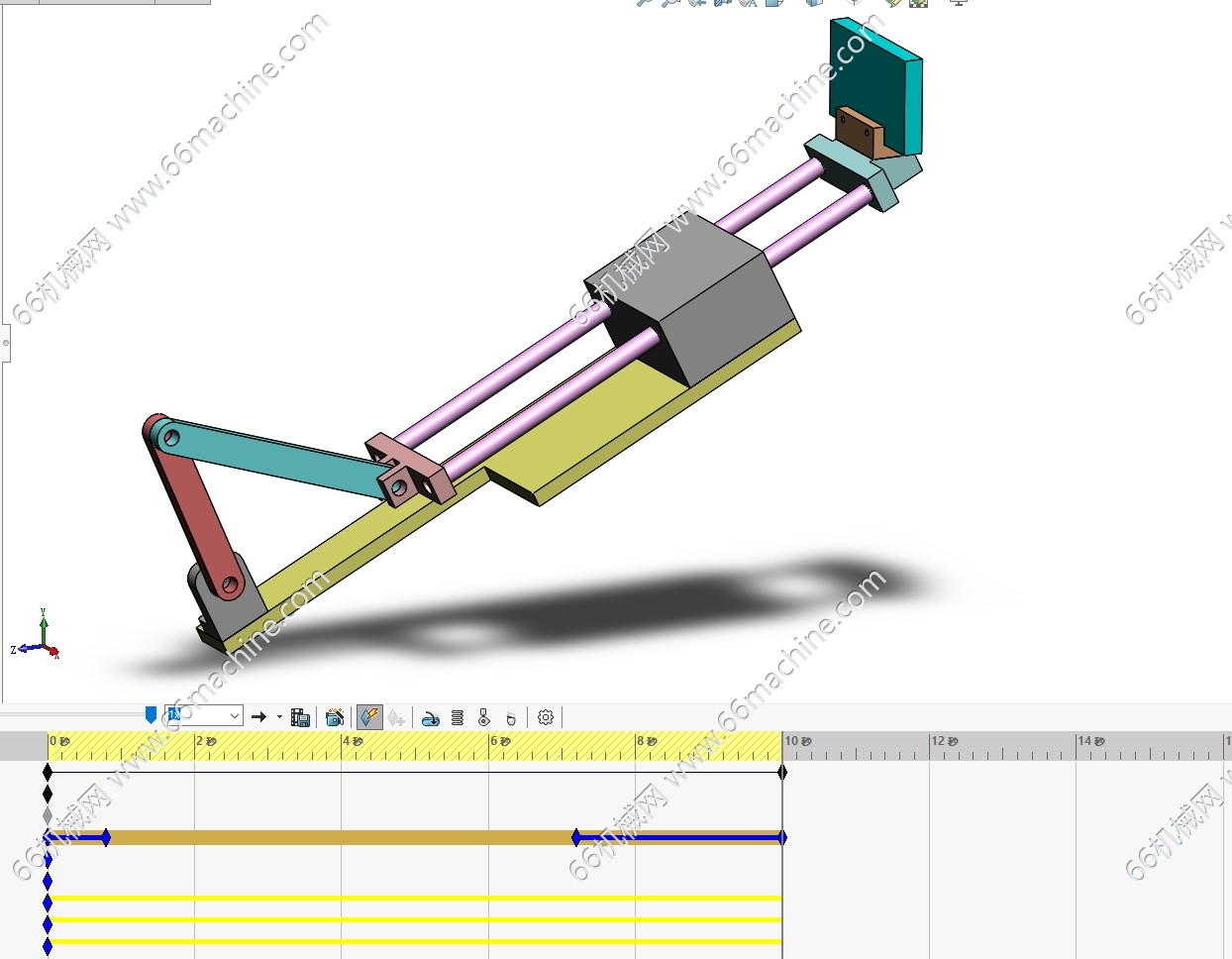

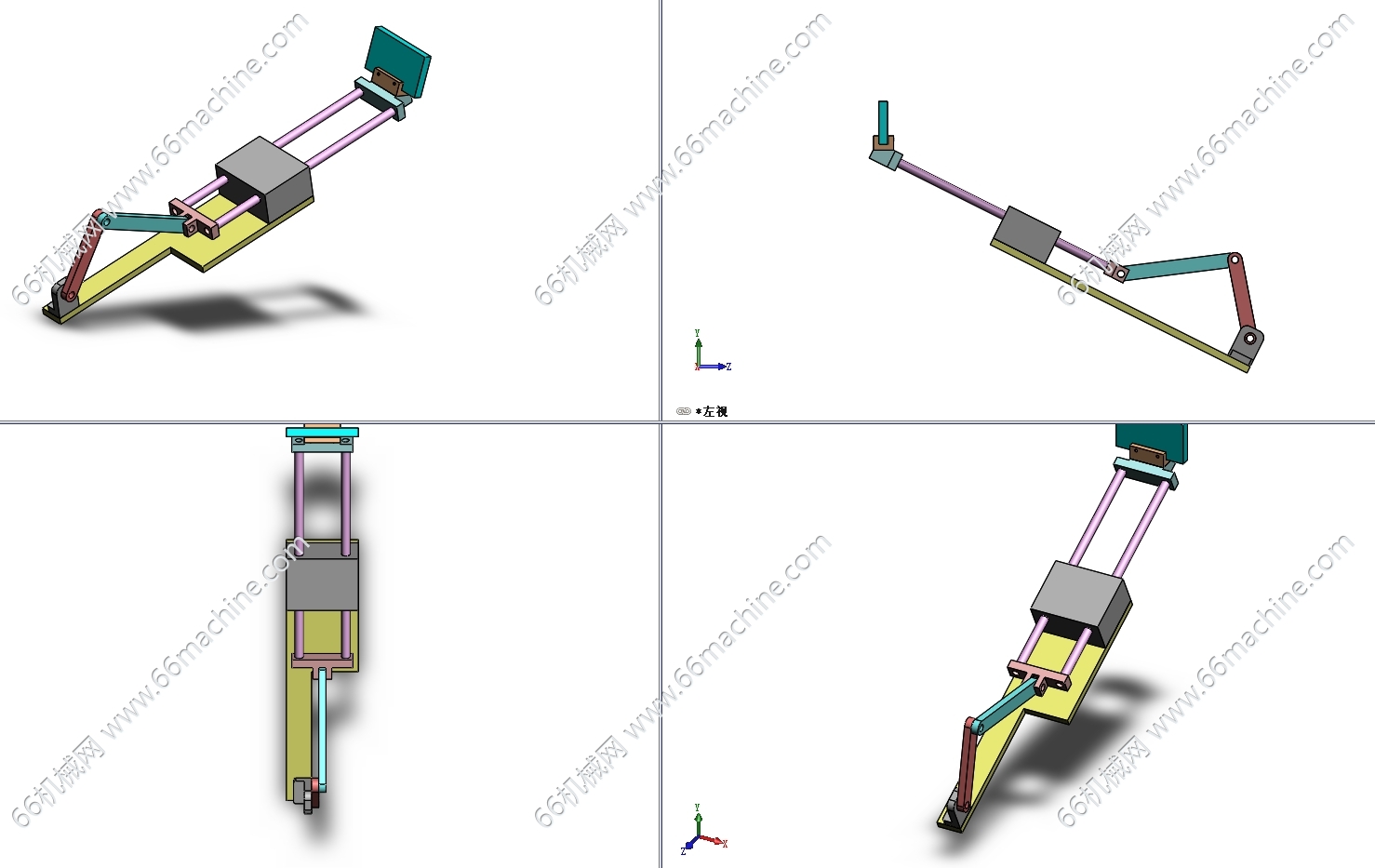

本资料为基于曲柄摇杆驱动的工件移动机构设计，现需将工件由A位置移动至 B位置，A与B水平距离 200mm，垂直距离 100mm。试设计机构实现该功能，要求工件移动时保持竖直，移动轨迹近似为直线且动作平稳。本资料包含说明书、3D及动画，欢迎下载参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 98 份
    图纸参数

    图纸ID: 315092070400400134

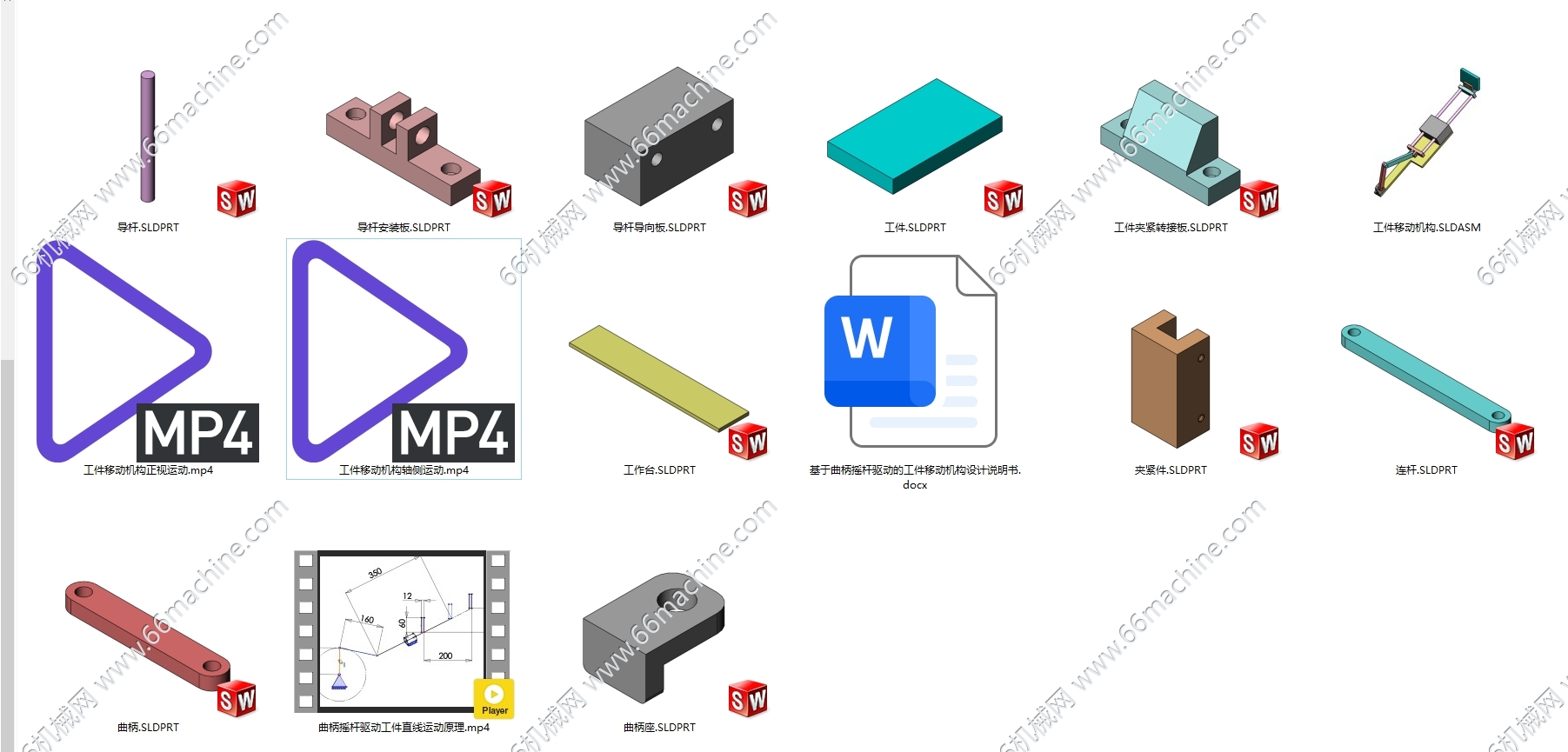

    图纸格式：docx、SLDPRT、SLDASM、mp4

    图纸版本：Solidworks2018

    文件大小：2.95MB

    所需积分：40机械币

    可否编辑： 可进行编辑，包含特征参数
