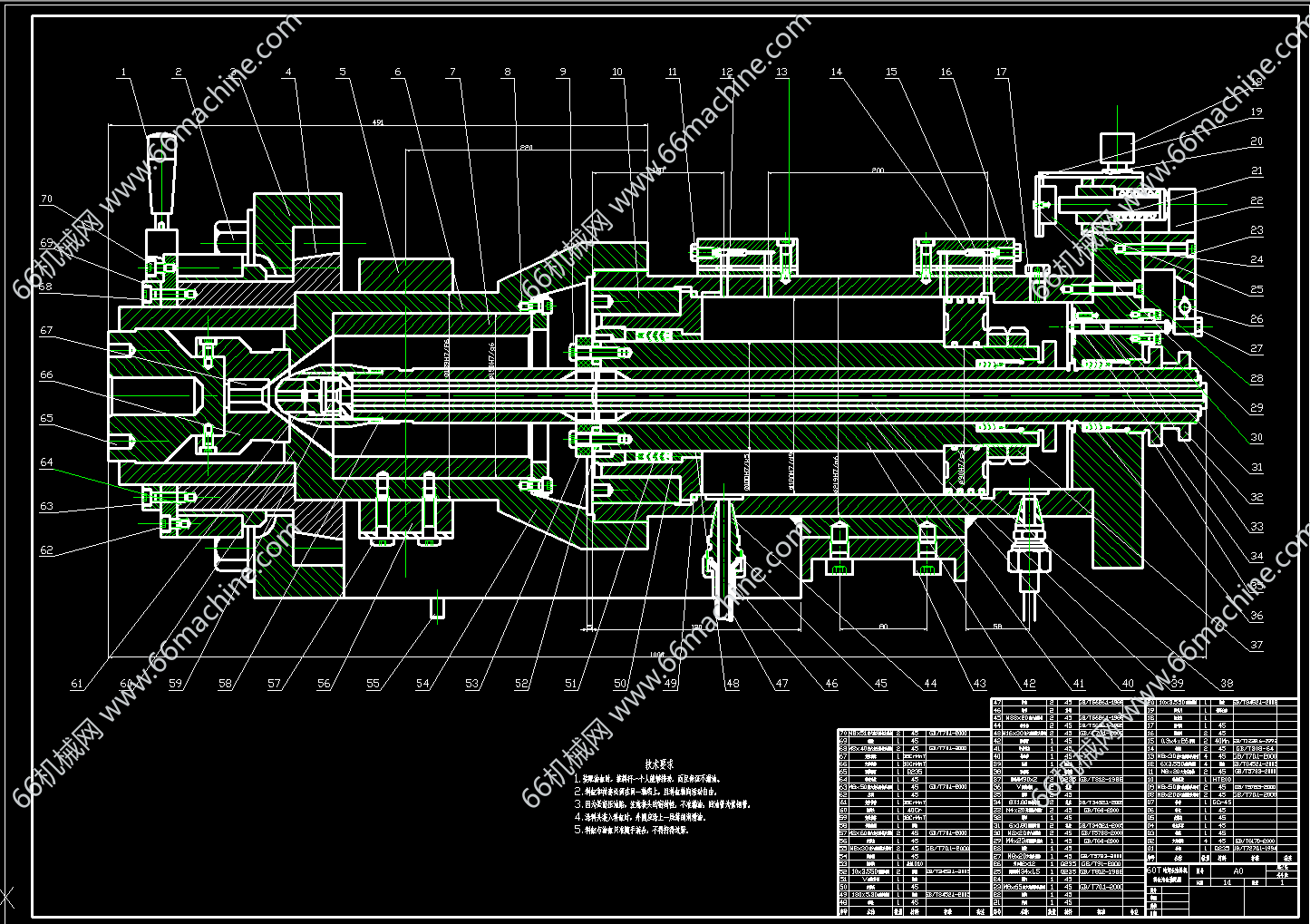

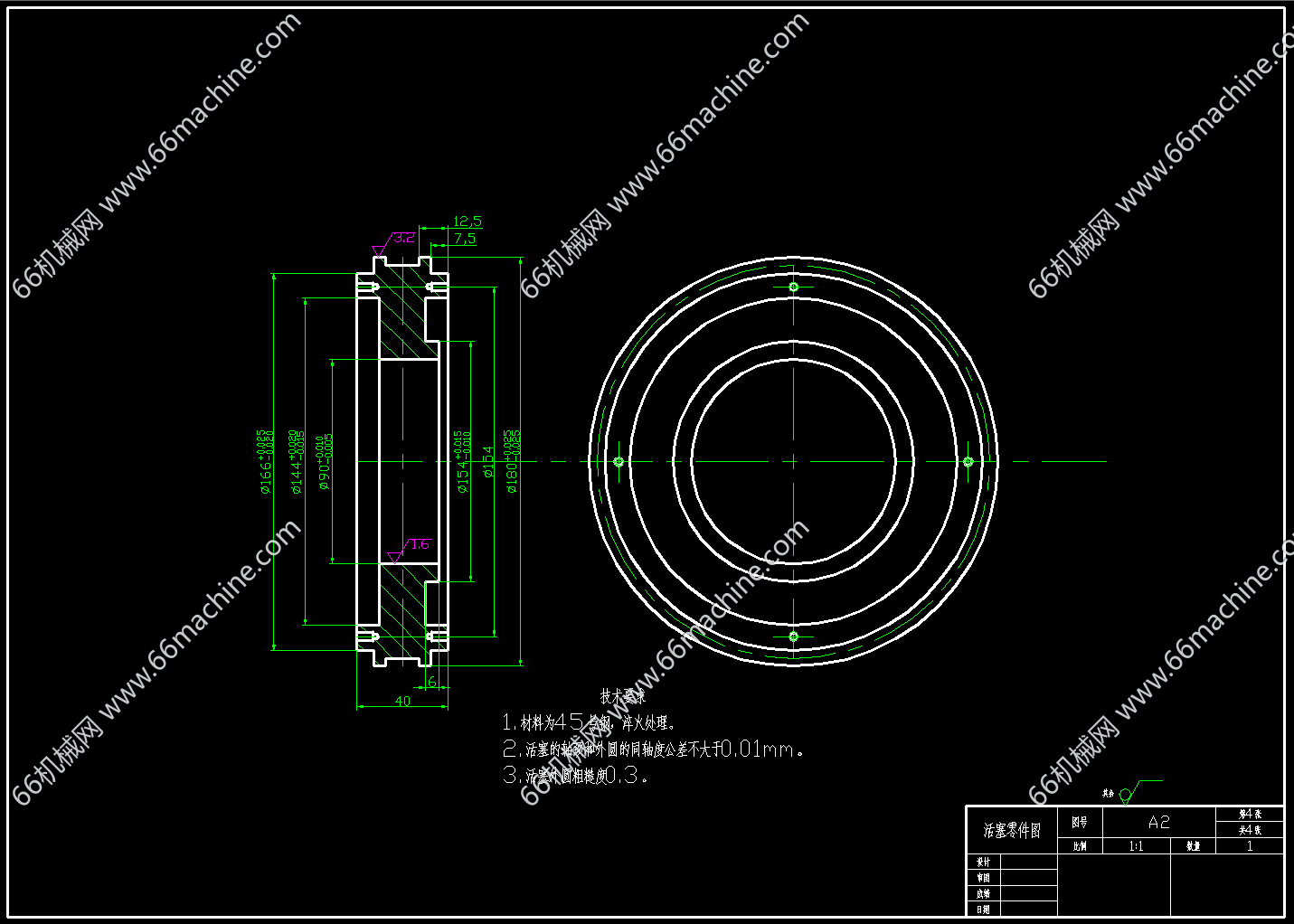

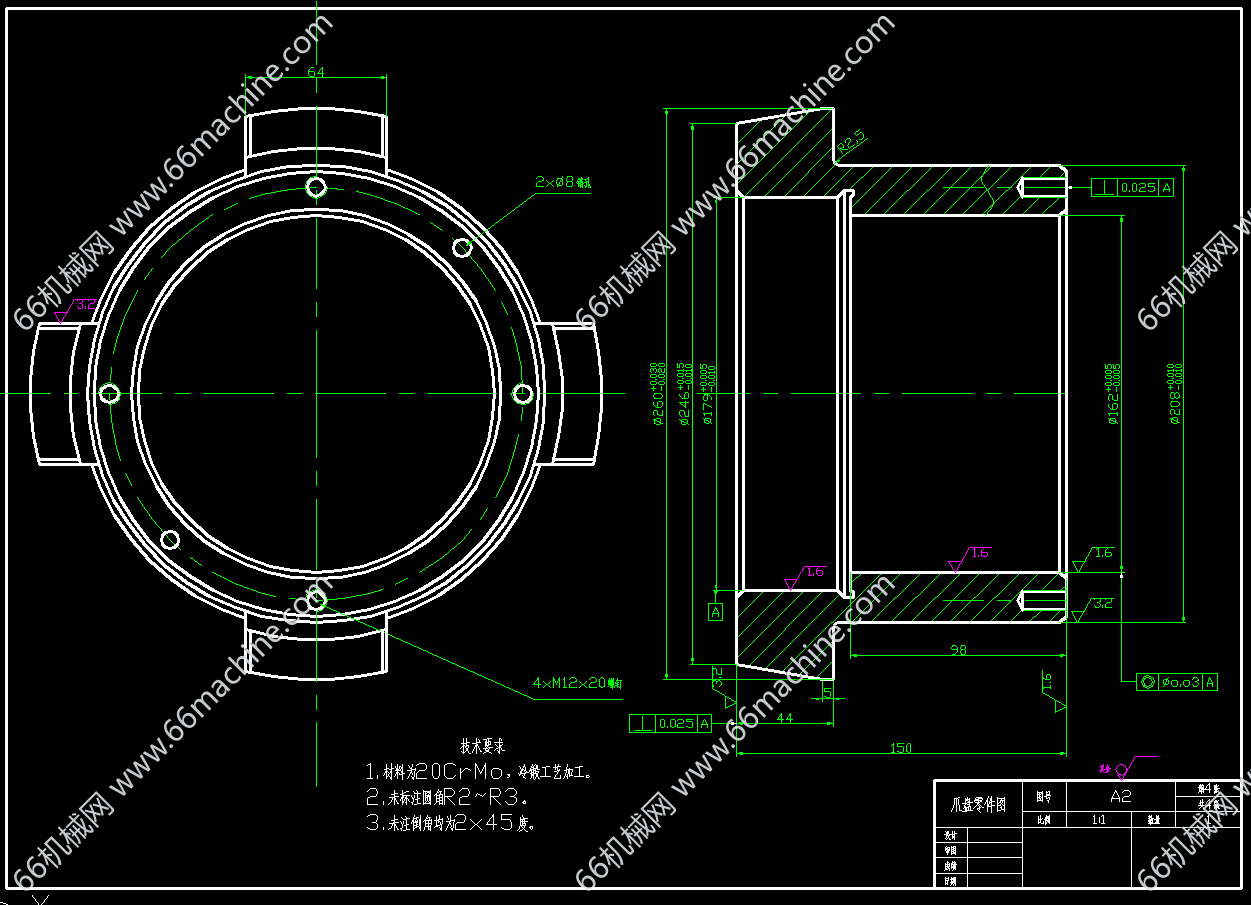

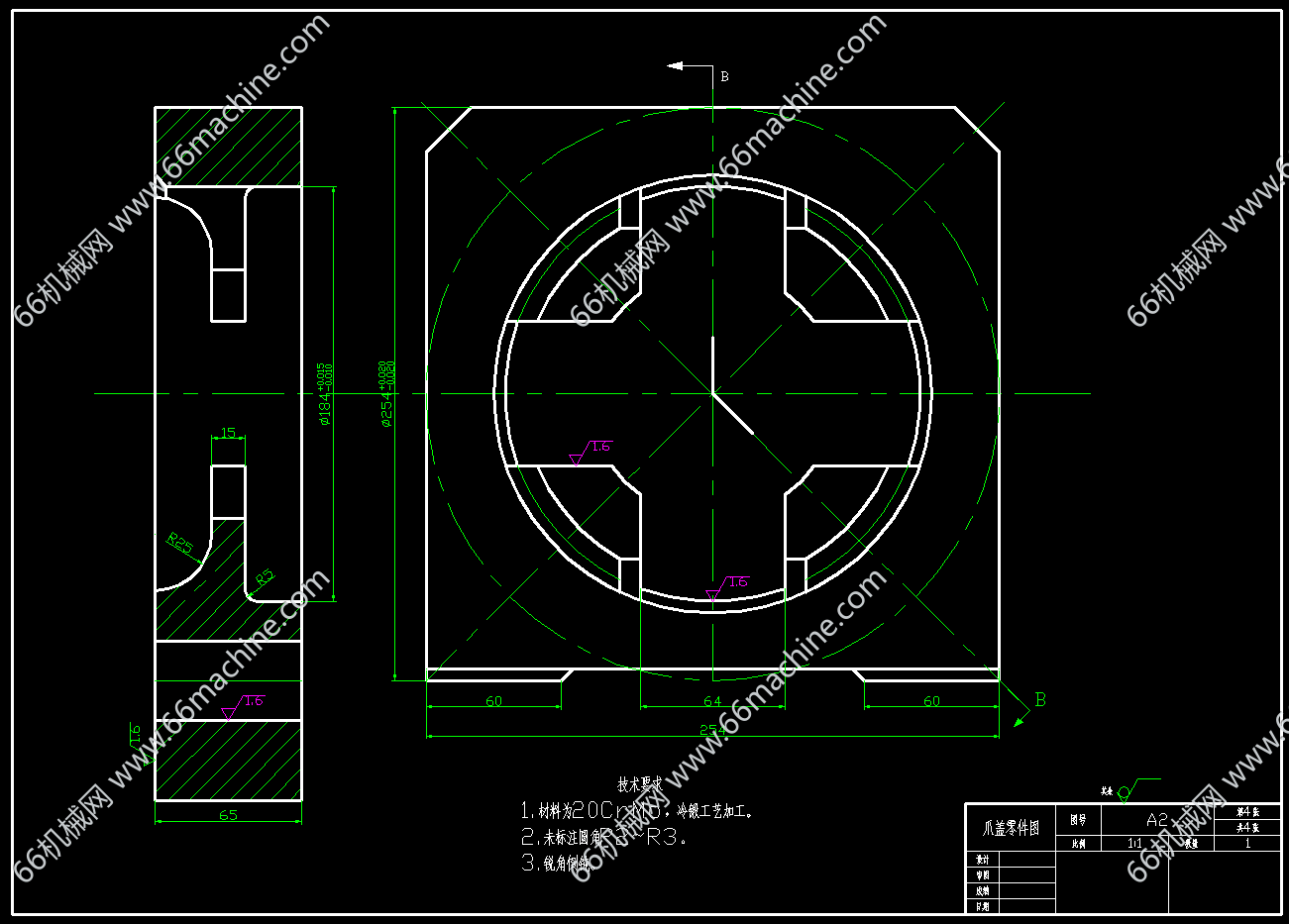

摘 要： 近年来，随着我国的焊接技术逐步走向成熟，各行各业对电焊条的需求量也随之增加，而目前我国此种电焊条生产设备的发展水平还比较低，所以，设计一台结构简单、价格合理、压涂质量好、药粉耗量小的电焊条涂料机很有必要。本次毕业设计的内容是一台60T电焊条涂料机，此种涂料机主要应用于电焊条生产厂家对小批量的电焊条进行压涂生产，也可用于实验室及焊接科研单位涂敷焊条试样。 本次设计的内容为60T电焊条涂料机的总体外观、送丝机构、料缸、油缸的设计。作者从体积和效率等多方面因素综合考虑，在设计过程中运用了不少创新的思想，把许多结构巧妙地运用到设计中，使设计出来的设备更加经济、实用。首先，在送丝机构的设计上，为保证恒定的传动比和传动的准确性，采用了圆柱直齿轮的传动结构；由于蜗轮蜗杆传动具有良好的自锁性能，并能保证运动平稳，还可以起到减速的作用，故在电动机输入到送丝机构的部分采用了蜗轮蜗杆传动；为了避免多根焊丝同时进入轧辊，在锥轮和轧辊之间加入了一块挡板，这样只能允许最下面的一根焊丝通过。其次，在油缸料缸的设计上，为了保证料缸和油缸能够迅速并牢固地连接起来，采用了梯形螺纹连接。这样的结构设计既可以满足焊条生产的需要，又可以达到简化结构的目的。 关键词：电焊条涂料机；油缸；料缸；蜗轮
