单缸四冲程柴油机凸轮机构设计+说明书+CAD
发布时间：2025-07-08
-
-
-
-
-
图纸描述

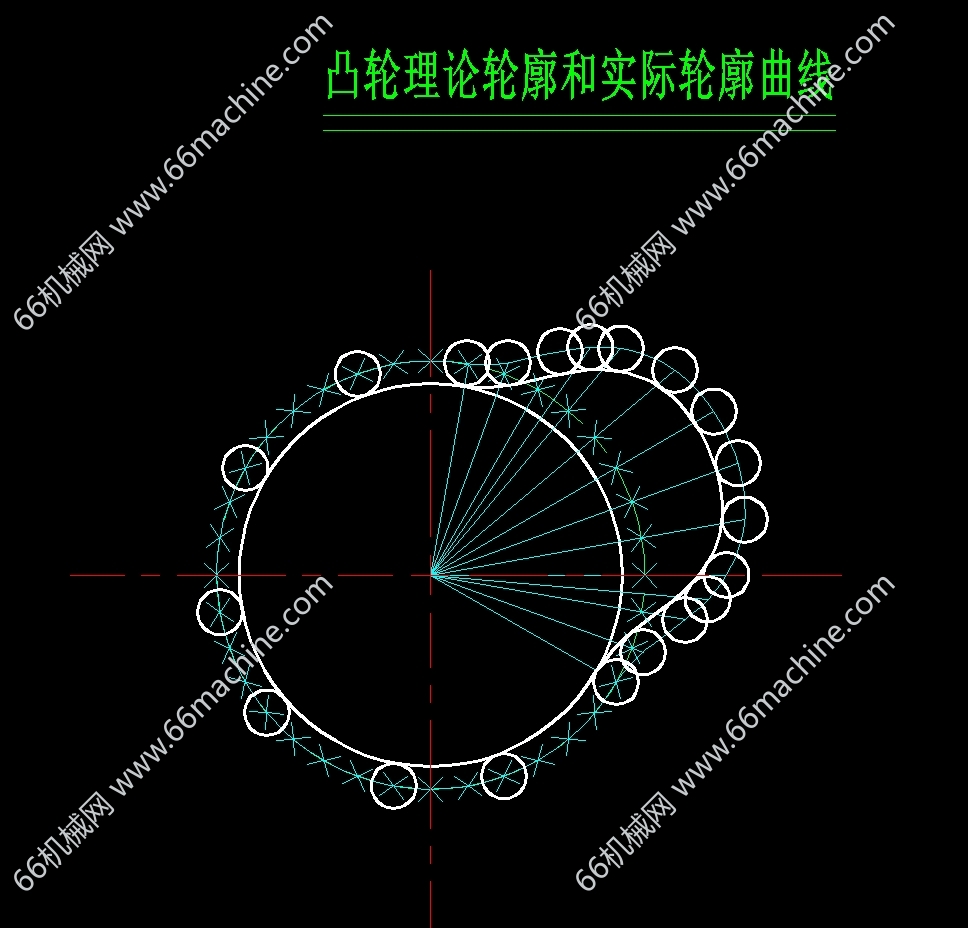

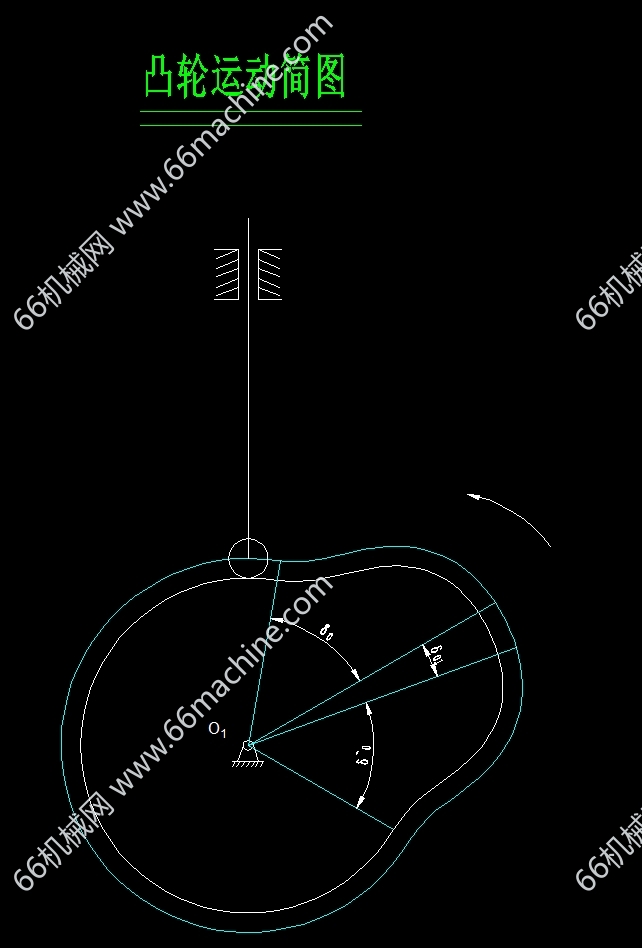

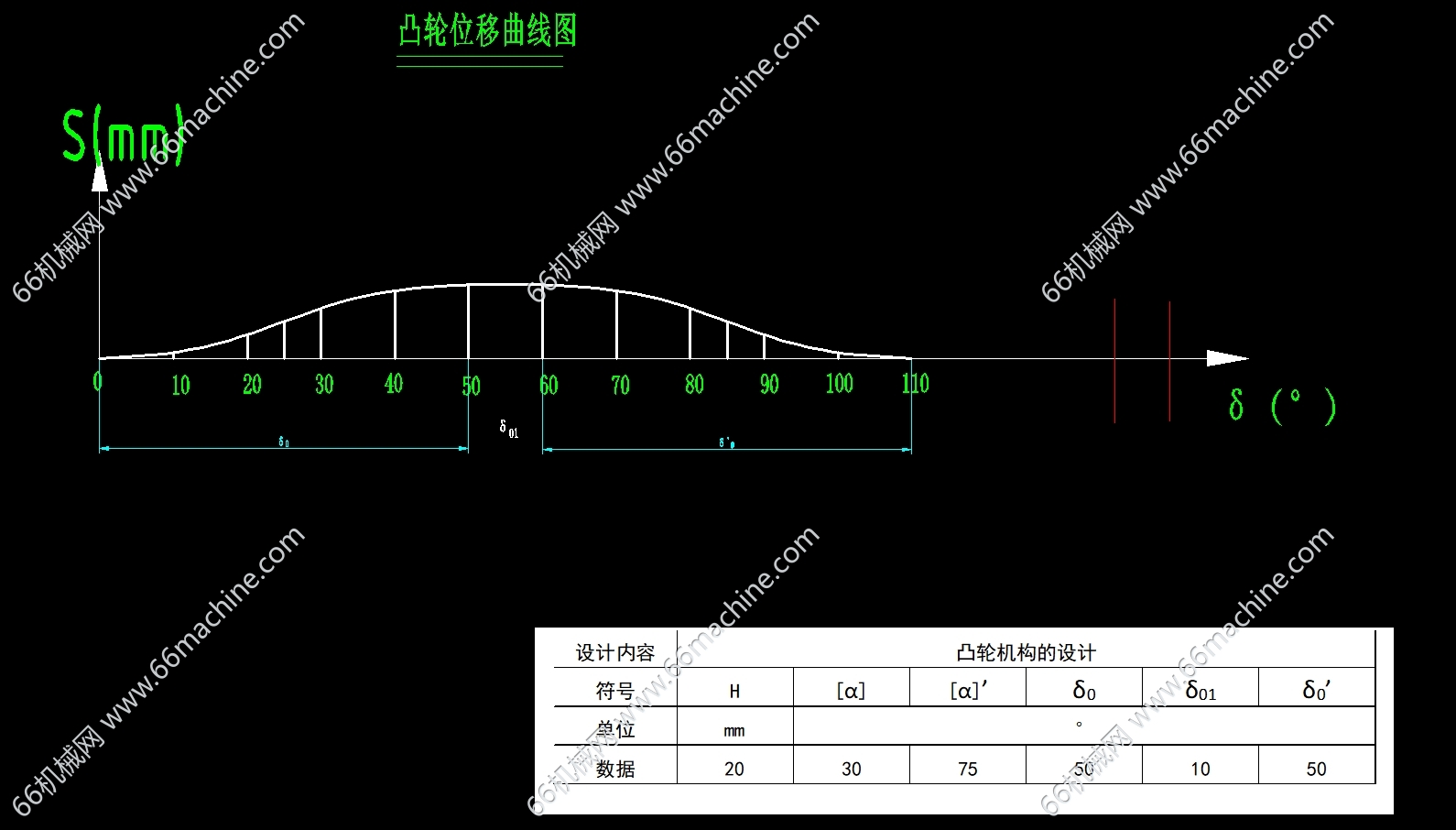

简介：柴油机是一种内燃机，它将燃料燃烧时所产生的热能转变成机械能。往复式内燃机的主体机构为曲柄滑块机构。设计任务：已知：从动件为等加速等减速运动规律，冲程H，其推程运动角δ0，远休止角δ01，回程运动角δ0’，推程和回程许用压力角[α]和[α]’。根据所给定的已知参数,确定凸轮的基本尺寸(基圆半径r0、滚子半径rT)，用图解法设计凸轮廓线，并在A1图纸上绘制凸轮实际廓线。用解析法设计凸轮线并分析从动件运动规律，绘制从动件运动规律线图。
