小型卡车后驱动桥3D+CAD
发布时间：2026-08-08
-
-
-
-
-
-
-
-
-
-
图纸描述

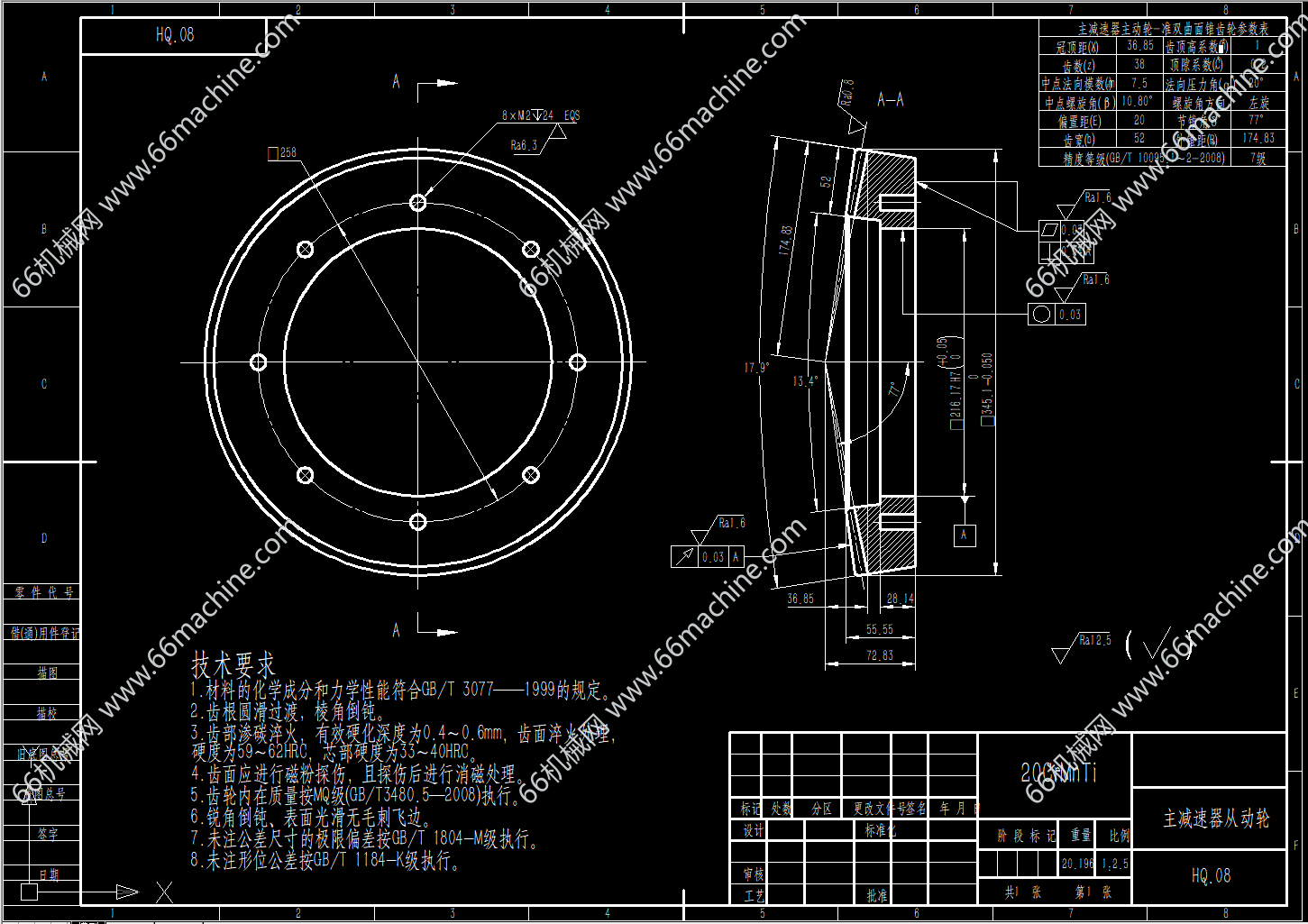

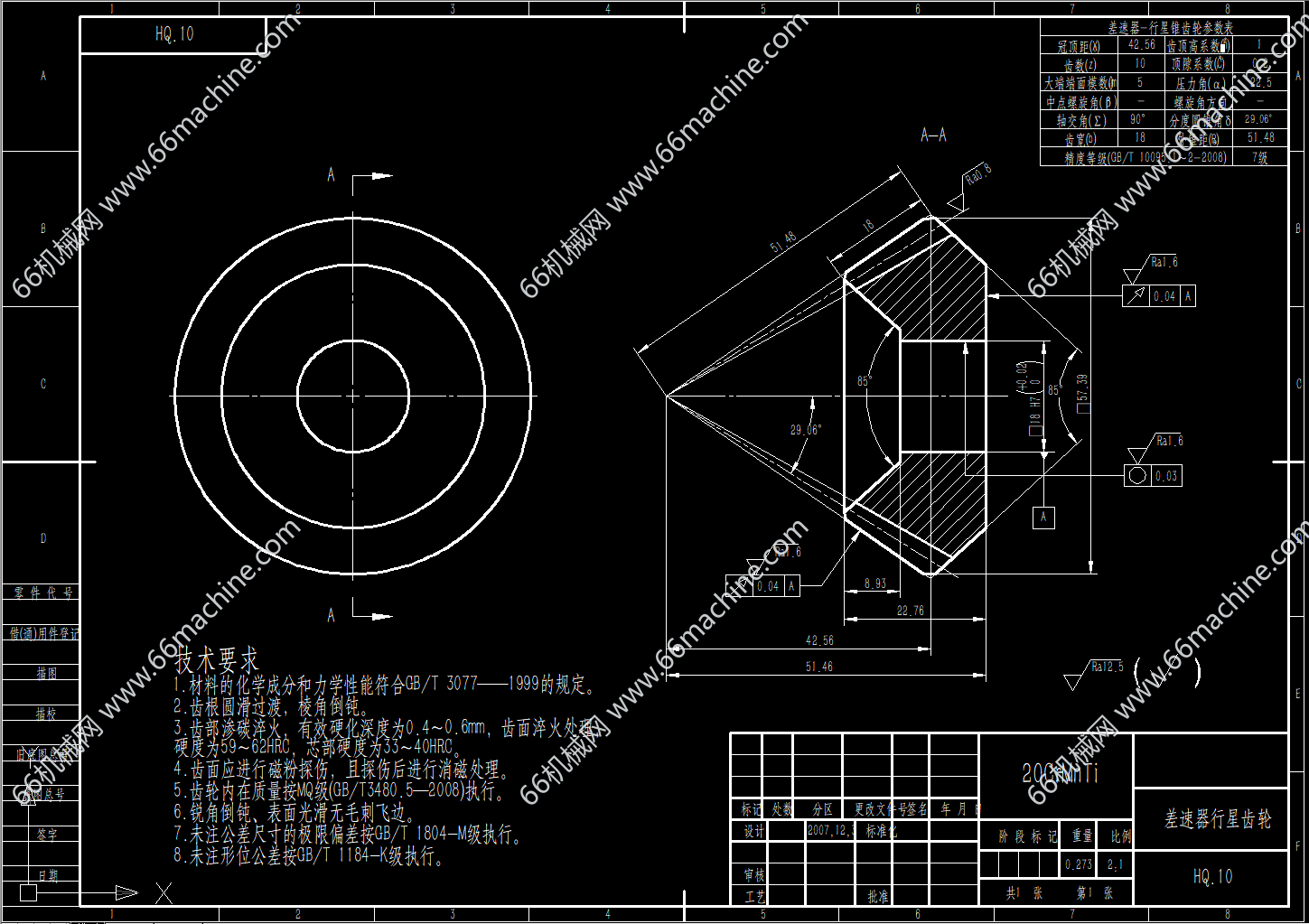

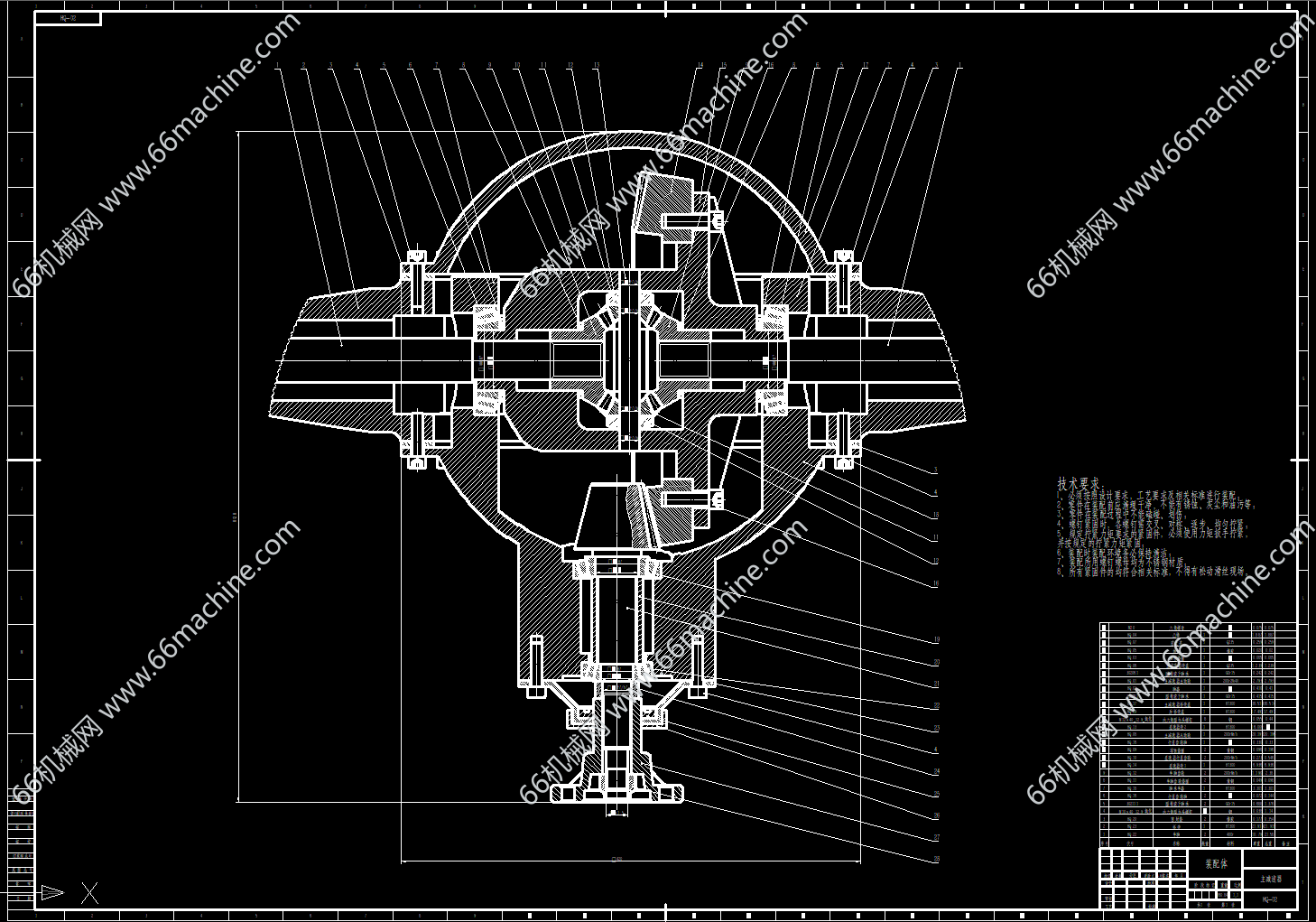

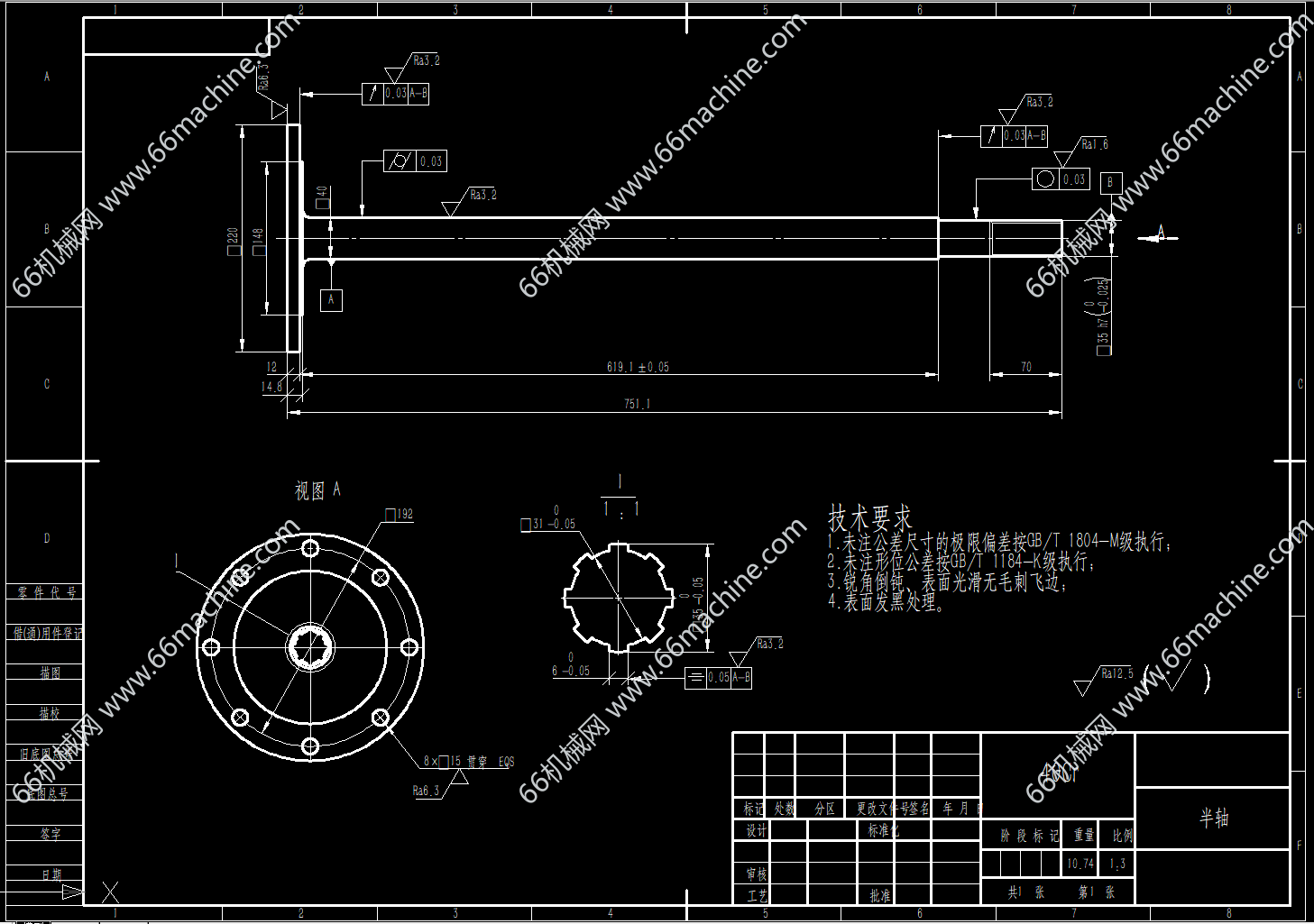

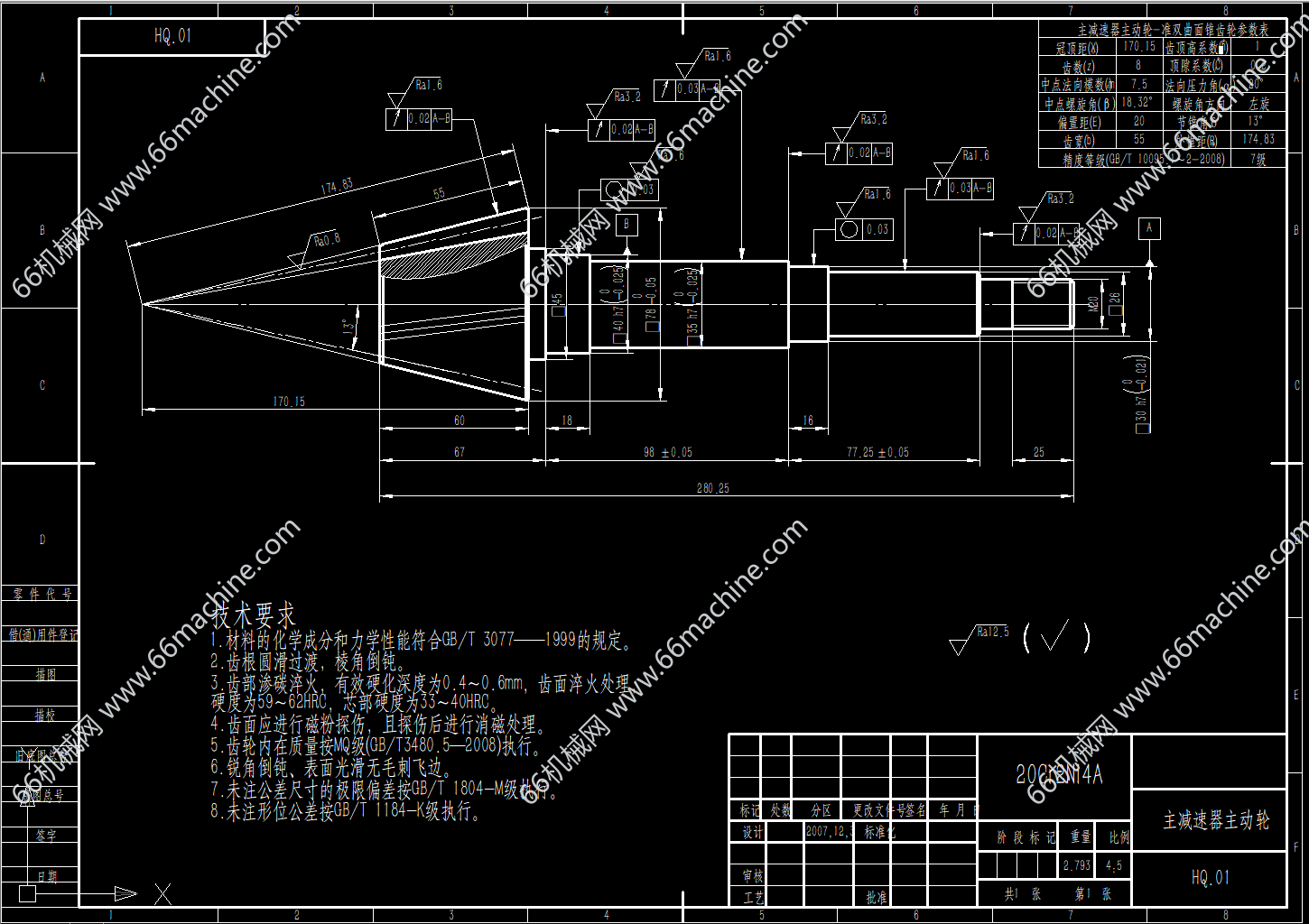

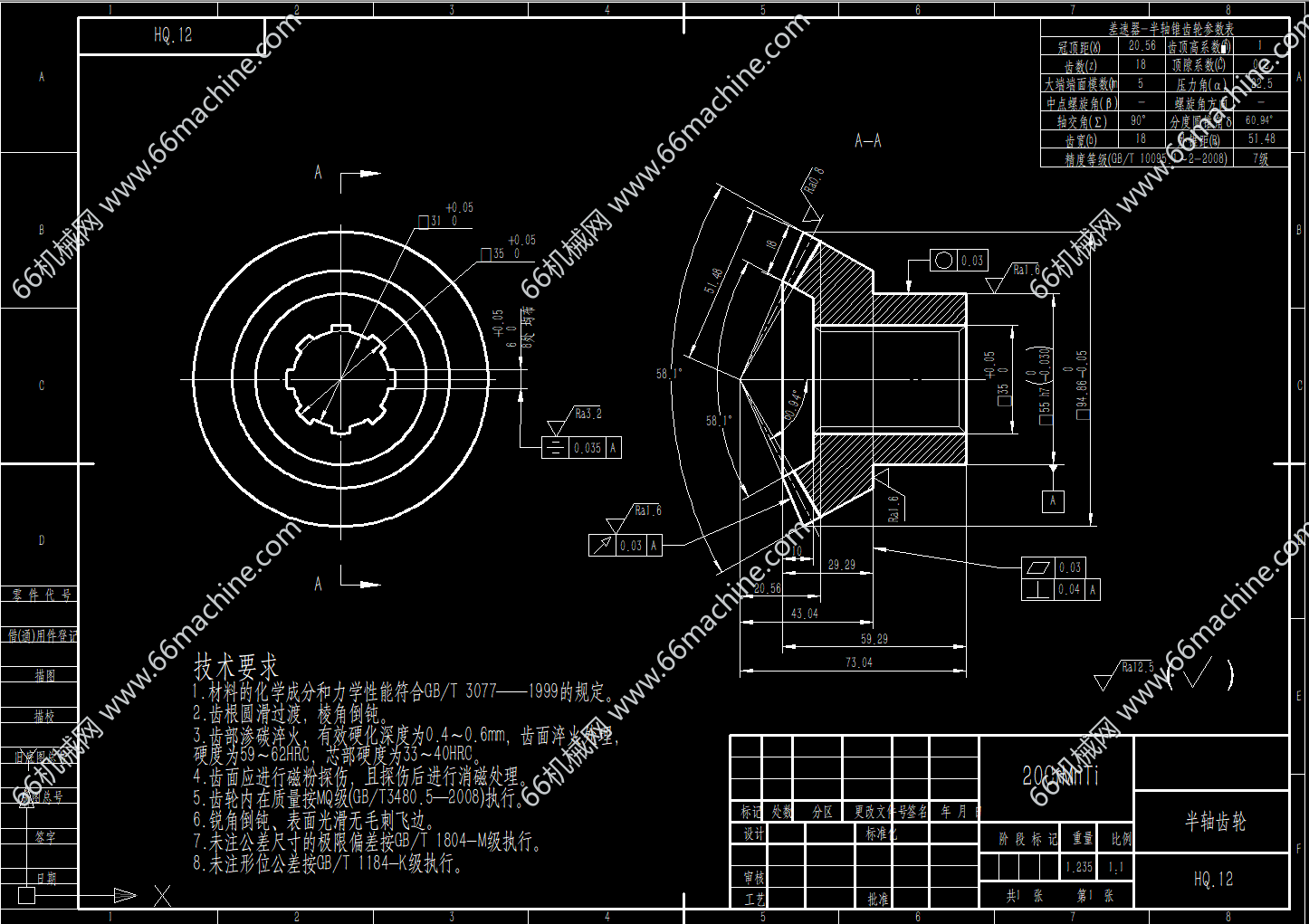

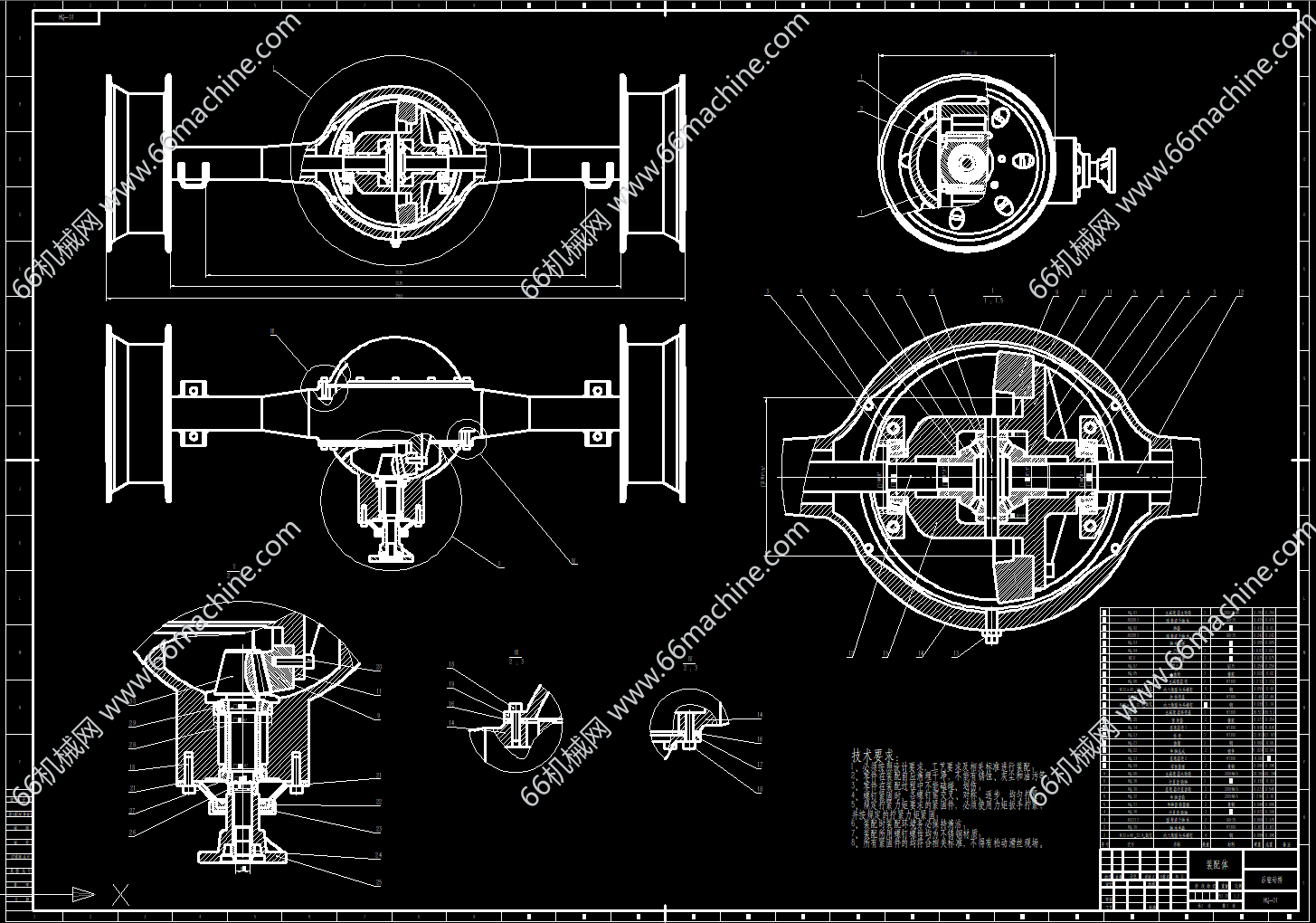

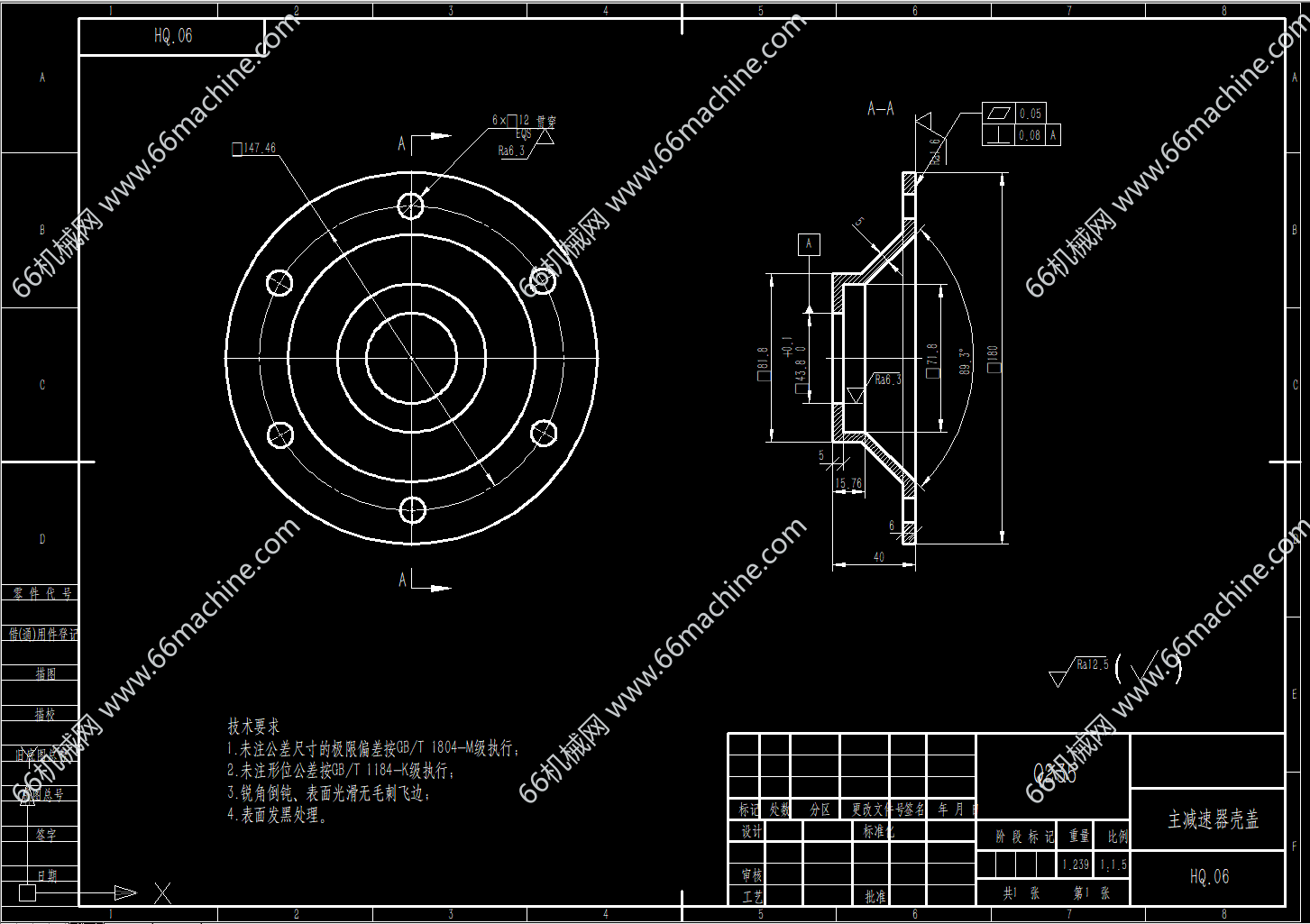

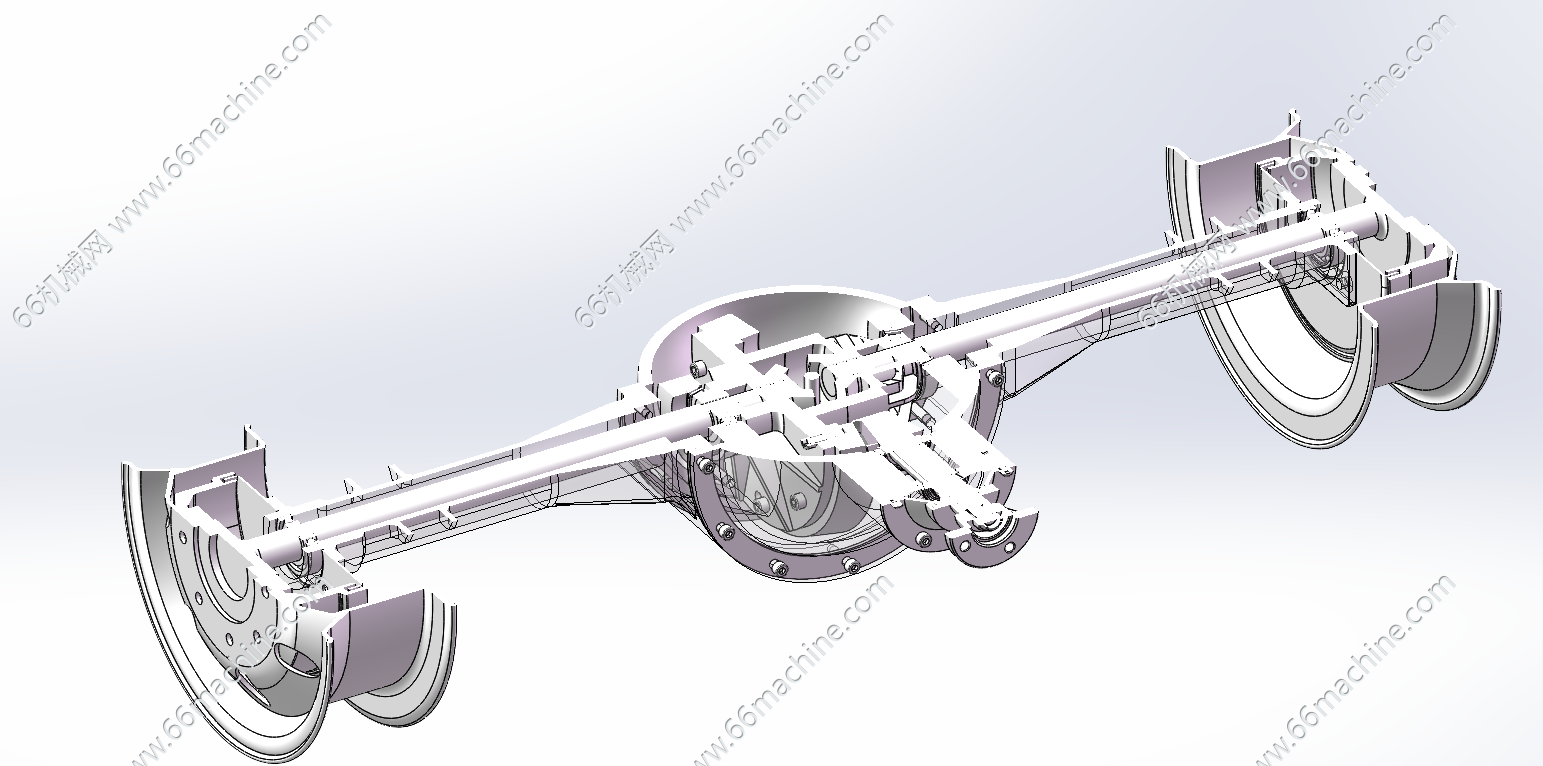

该模型为小型卡车驱动桥，采用整体式桥壳结构，包含主减速器、差速器、半轴、轮毂与轮辋。动力经输入法兰进入主减机构完成降速增扭，再由差速器分配扭矩至左右半轴，驱动两侧车轮旋转；差速器可实现车辆转弯时左右轮转速差，避免轮胎滑移。广泛应用于轻型货车，承担承载、传递动力、实现差速行驶三大功能。
