单缸卧式中顶自卸车
发布时间：2026-09-28
-
-
-
-
-
-

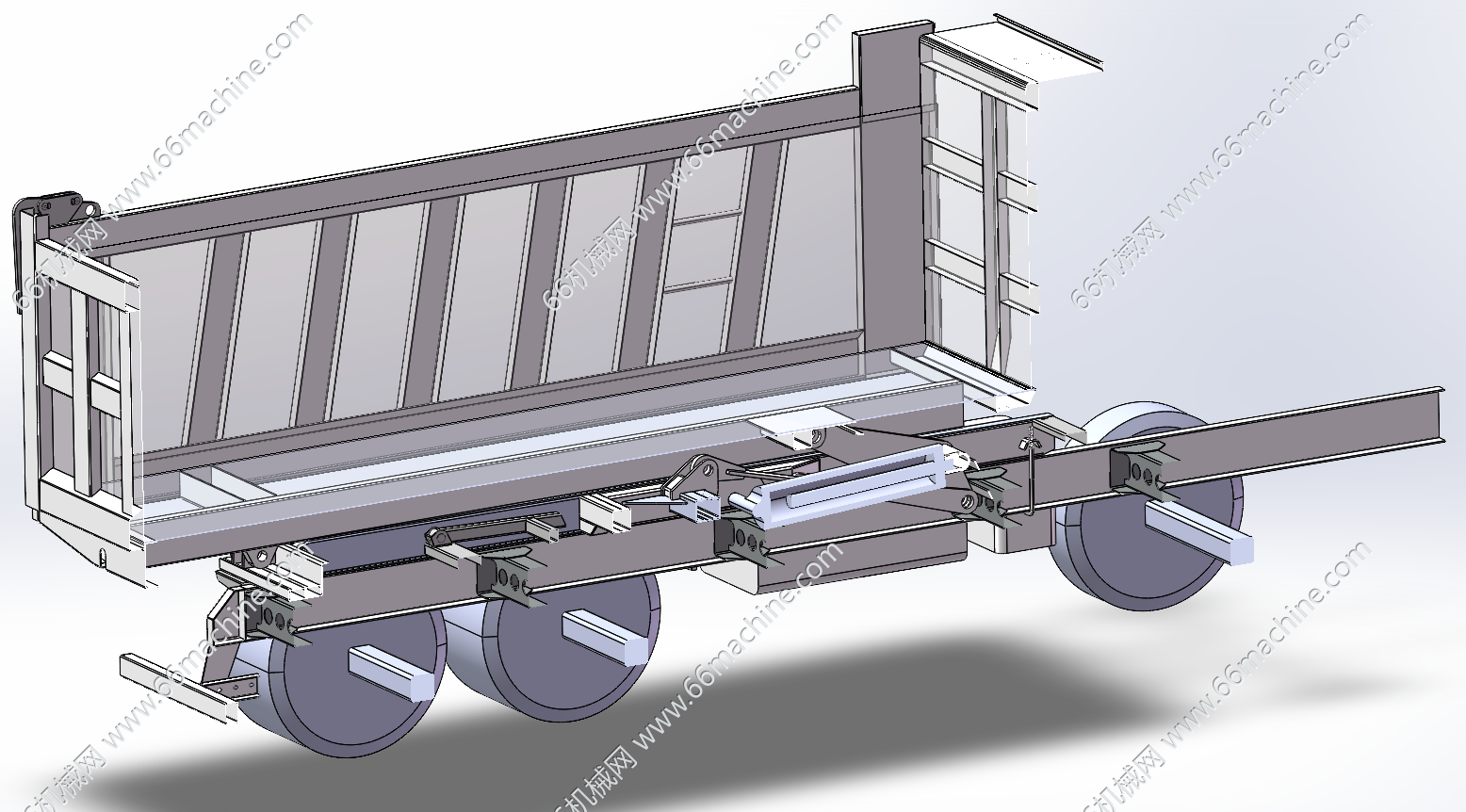

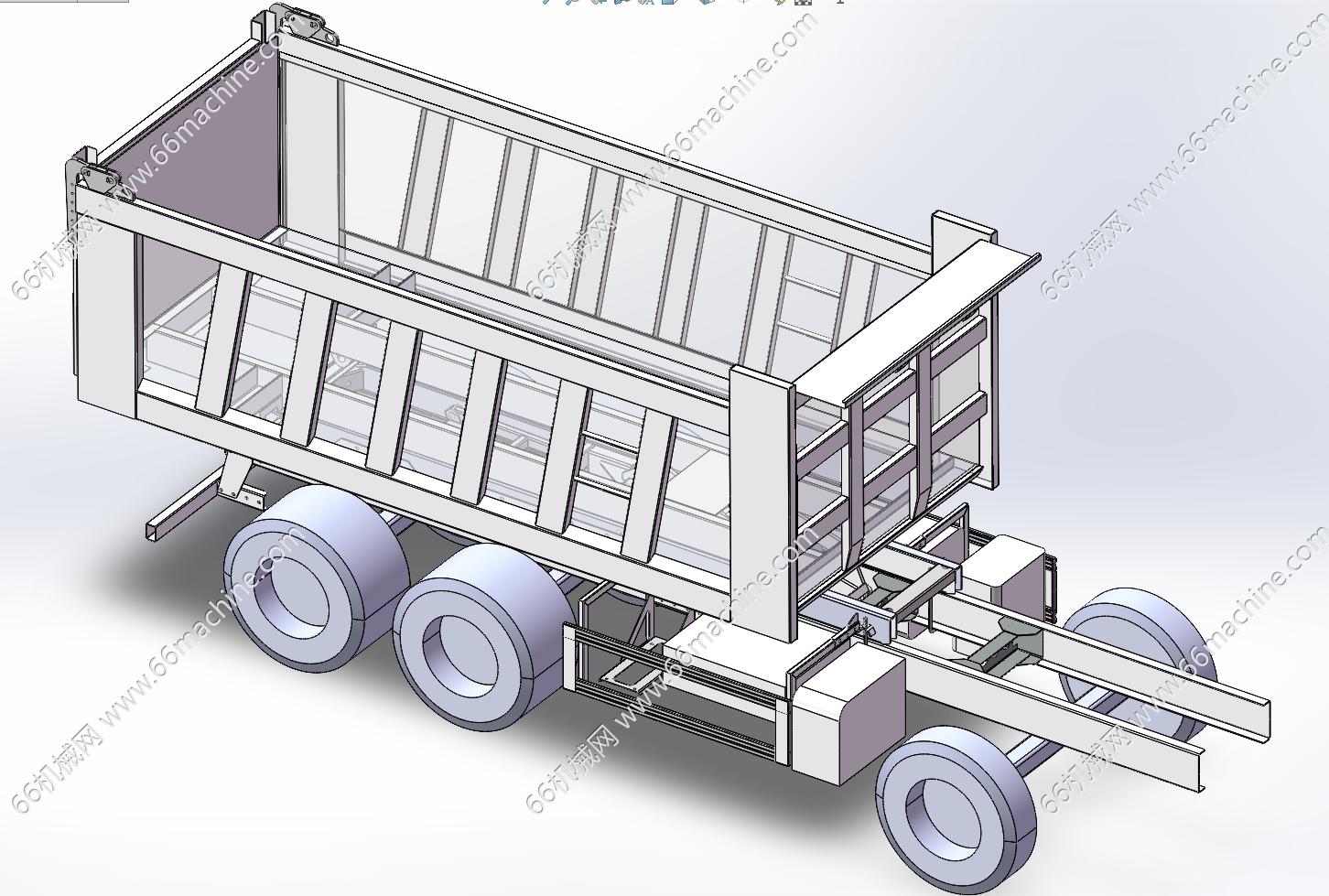

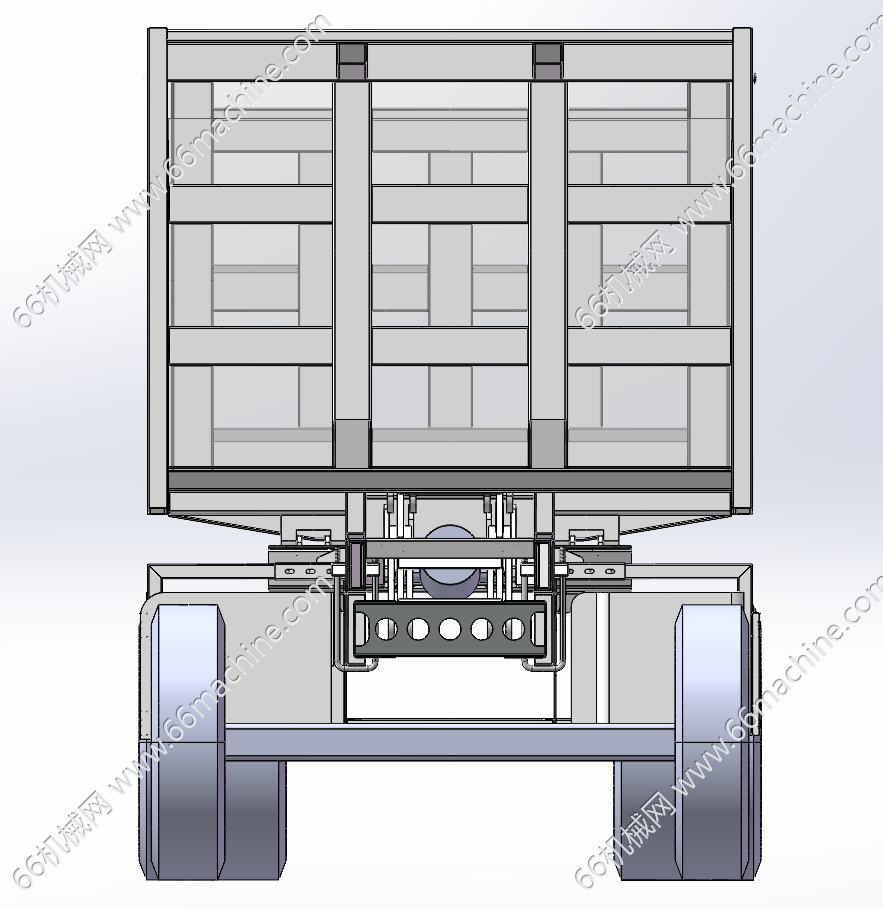

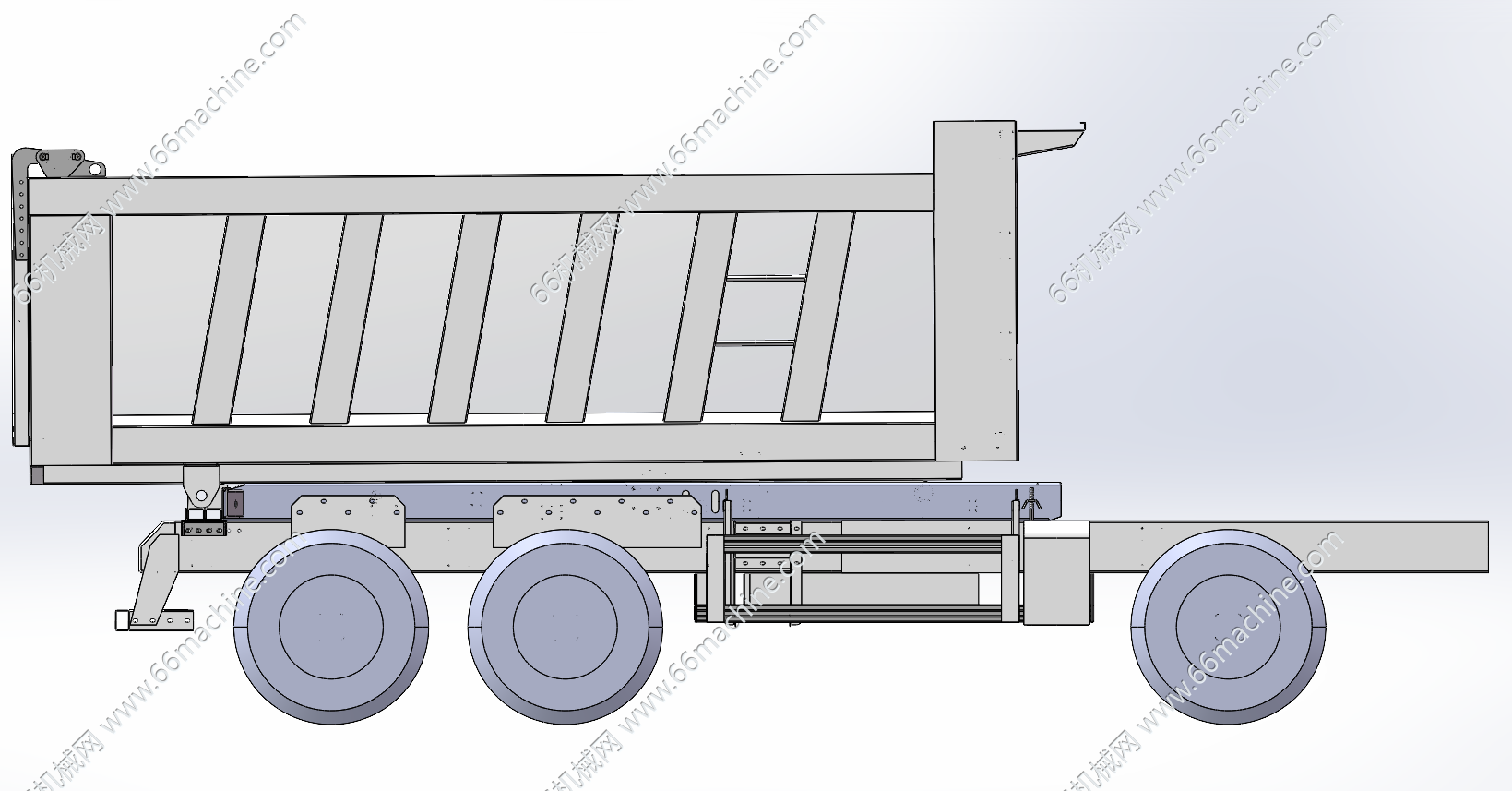

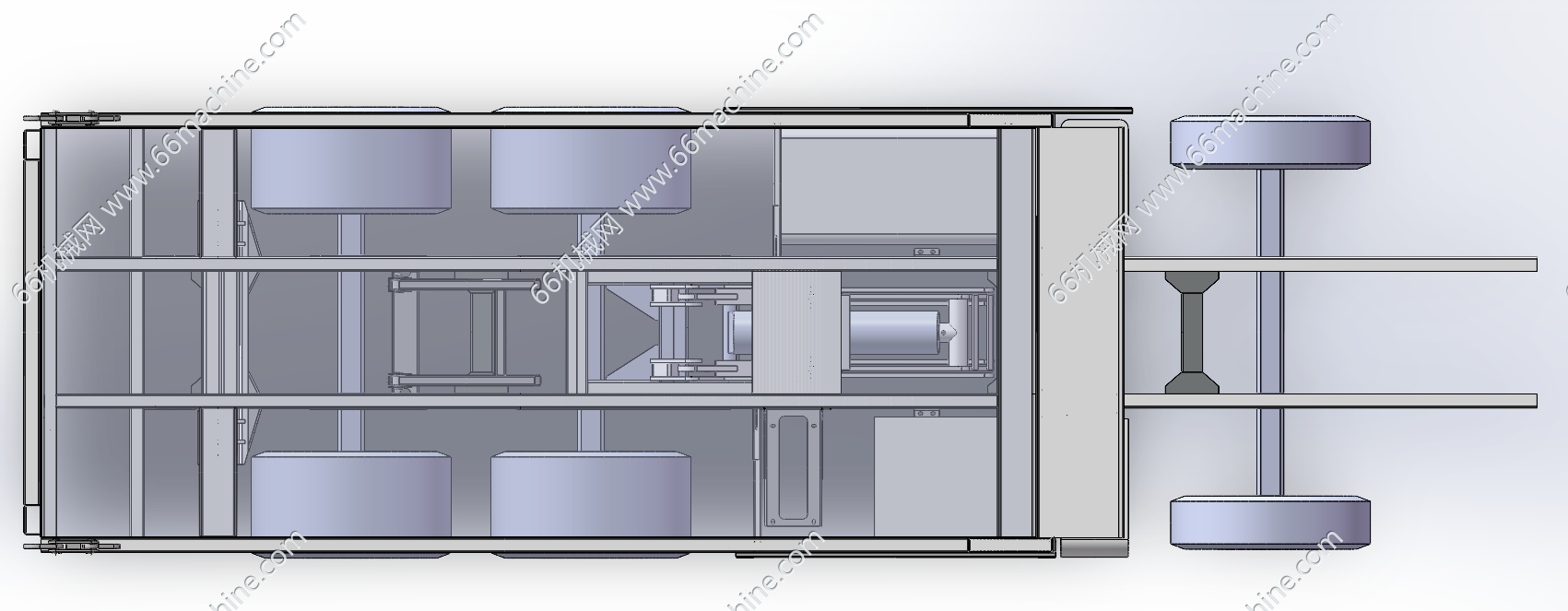

图纸描述
该模型为单缸卧式中顶自卸车，整车由底盘大梁、后置铰接货箱、中部卧式单级液压举升油缸、取力液压系统、加强型货箱与尾门锁止机构组成；油缸横向卧装于车架中部，依靠PTO取力驱动液压泵，高压油推动卧式油缸伸出，通过连杆机构顶起货箱，货箱绕尾部铰支点翻转实现后卸卸料；油缸布置在大梁之间，多用于中小型渣土、砂石散料运输及物料自卸。压缩包内含igs通用格式，欢迎参考！
