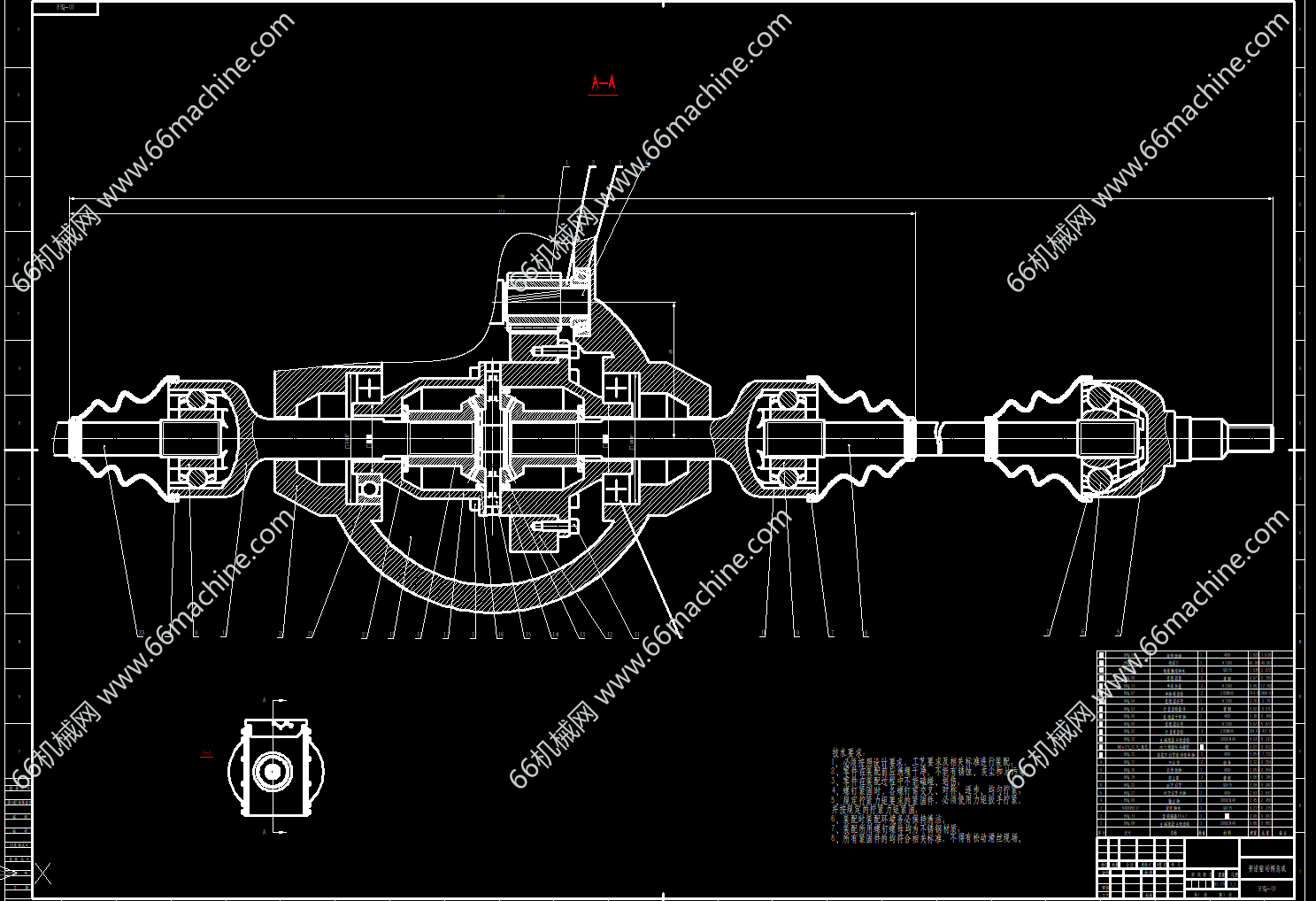

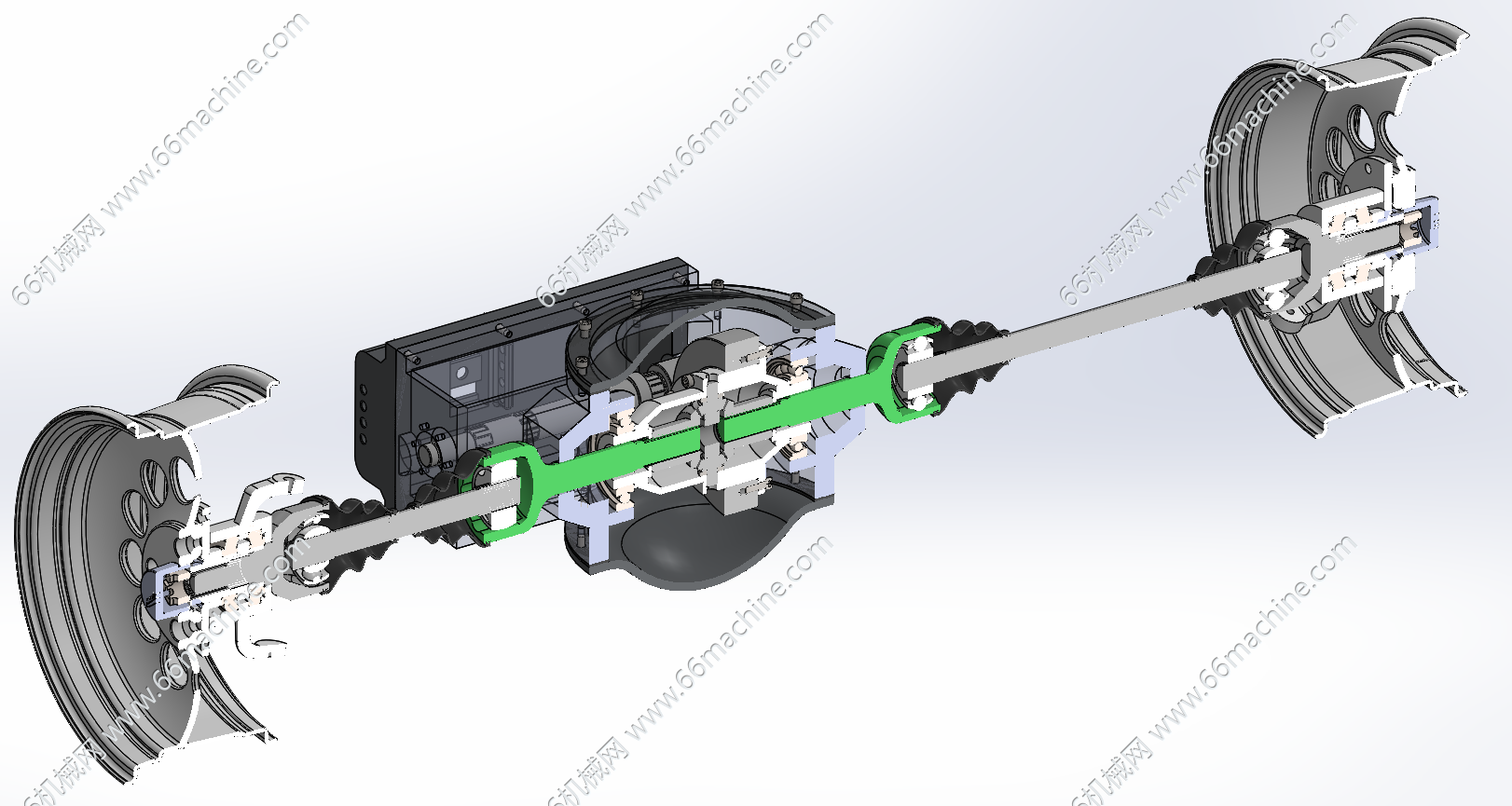

该模型为变速驱动桥总成，由中央驱动减速器、左右半轴、万向球笼、轮毂轮辋以及驱动控制箱组成，动力经减速器分配至两侧半轴，通过球笼万向节向车轮传递扭矩，可适应行驶过程中车轮跳动带来的角度变化，多用于电动工程车辆、特种作业车辆，能够实现两侧车轮同步驱动，配套电控单元可实现动力调控。
非标设计
图纸ID: 315092070396205542
图纸格式：DWG、STEP
图纸版本：其它模型软件
文件大小：3.84MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
