C50R-5吨履带运输车
车厢升起
运输车厢复位

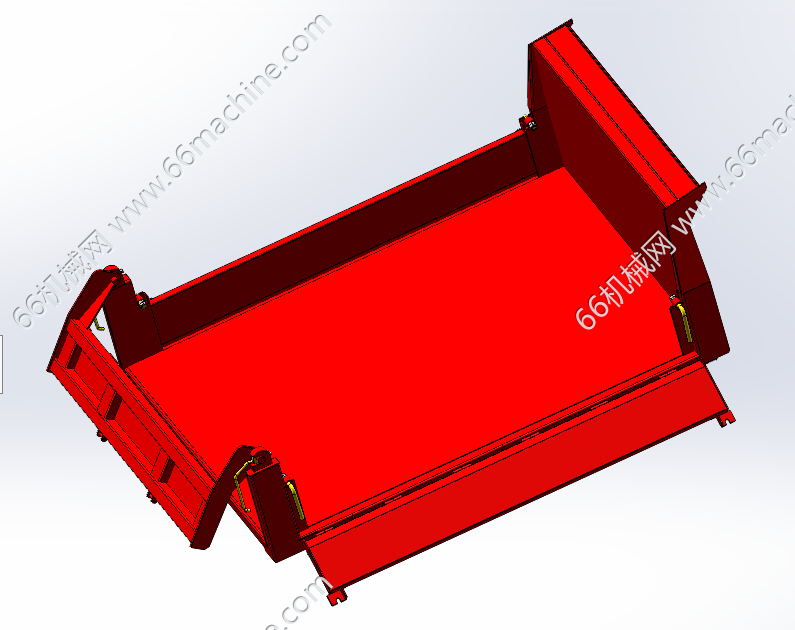

车厢三开门

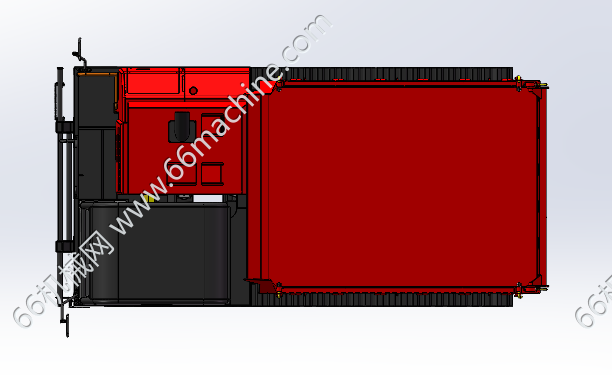

俯视图

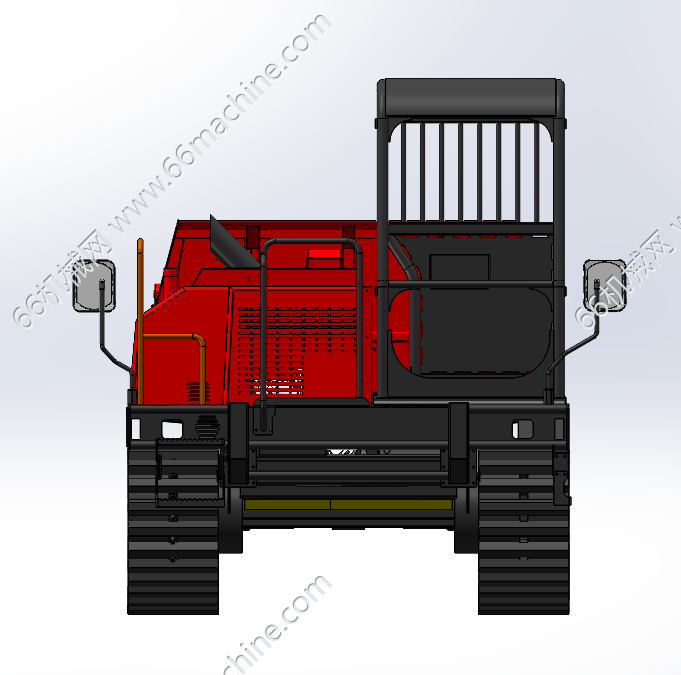

前面

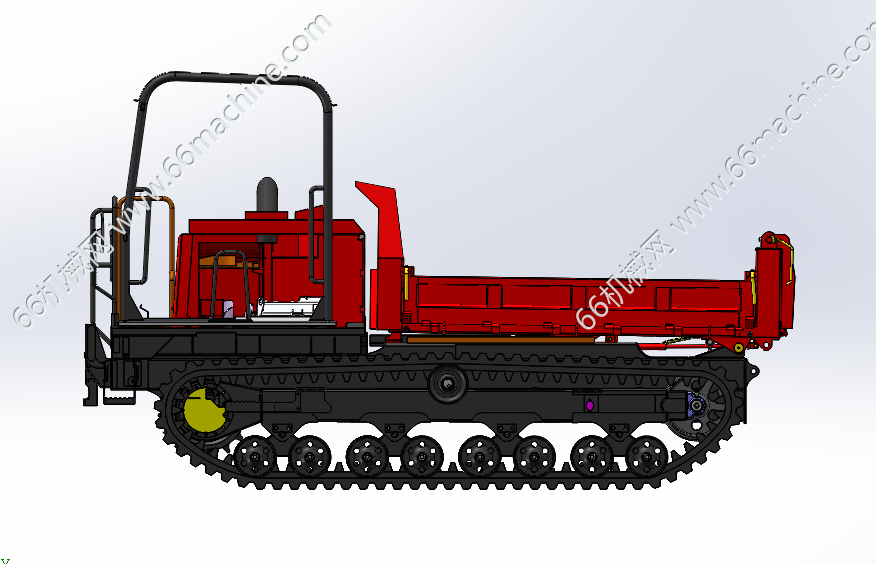

侧面
本模型为C50R-5吨履带运输车的基本结构图，是根据图片、零件图册等资料绘图的，仅用于参考。履带底盘作为动力行走。前面是驾驶室。后面是车厢，可液压自卸。车厢侧挡板、后挡板可打开，拆卸，三开门结构。
不再犹豫
图纸ID: 315092070396205085
图纸格式：STEP
图纸版本：其它模型软件
文件大小：80.83MB
所需积分：200机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
