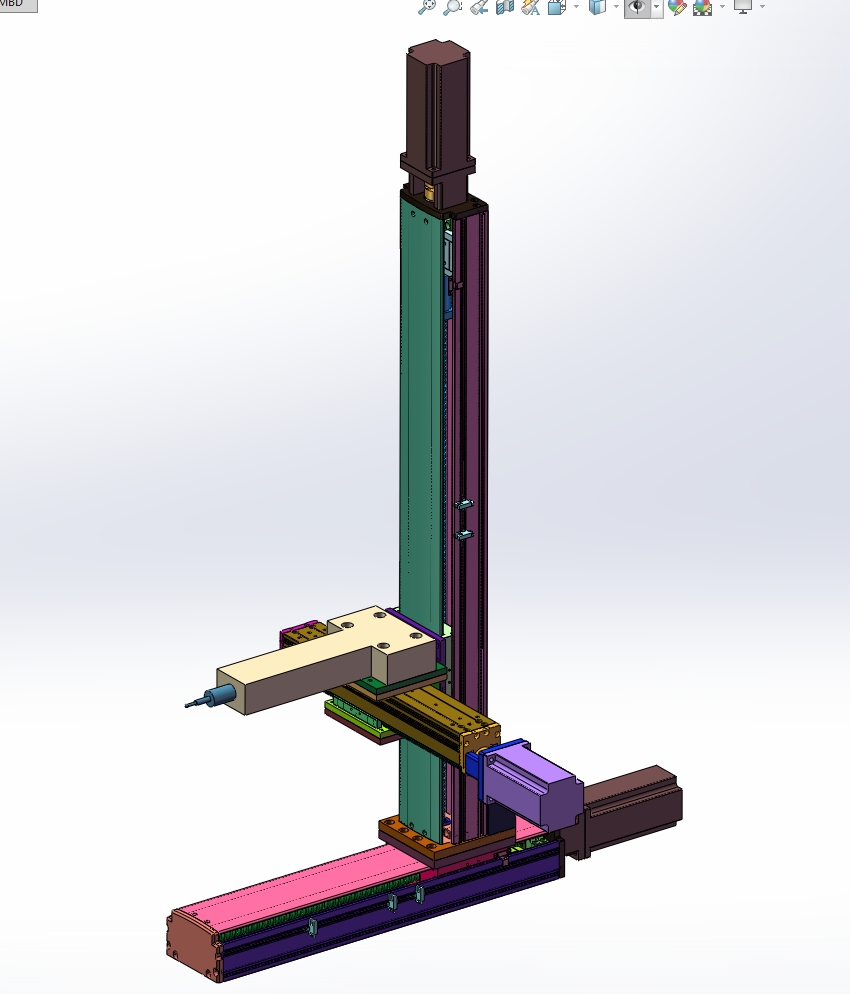

用联机式多自由度对称度误差在线检测装置完成测点的检测任务之前，首先需要对人字齿轮整个齿部的精确高度进行测量，以此确定对称中心平面，进一步地，简化测量方案，完成对称等高位置的齿面位置数据测量，从而进一步计算可以得到对称度误差量。联机式多自由度对称度误差在线检测装置由10寸显示器及支架、XYZ伺服控制模组、测头夹头安装组、底板、马波斯T25测头、旋转台组件等组成。本资料包含3D（sw2022版本，另含step通用格式）及CAD图纸，可供大家参考！
图纸ID: 96388294492954026
图纸格式：dwg、SLDPRT、SLDASM、STEP
图纸版本：Solidworks2022
文件大小：24.22MB
所需积分：50机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
