基于视觉检测的端子（料带）齿轮输送机构——SW2022版本，另含x-t通用格式

发布时间：2024-05-23


图纸描述

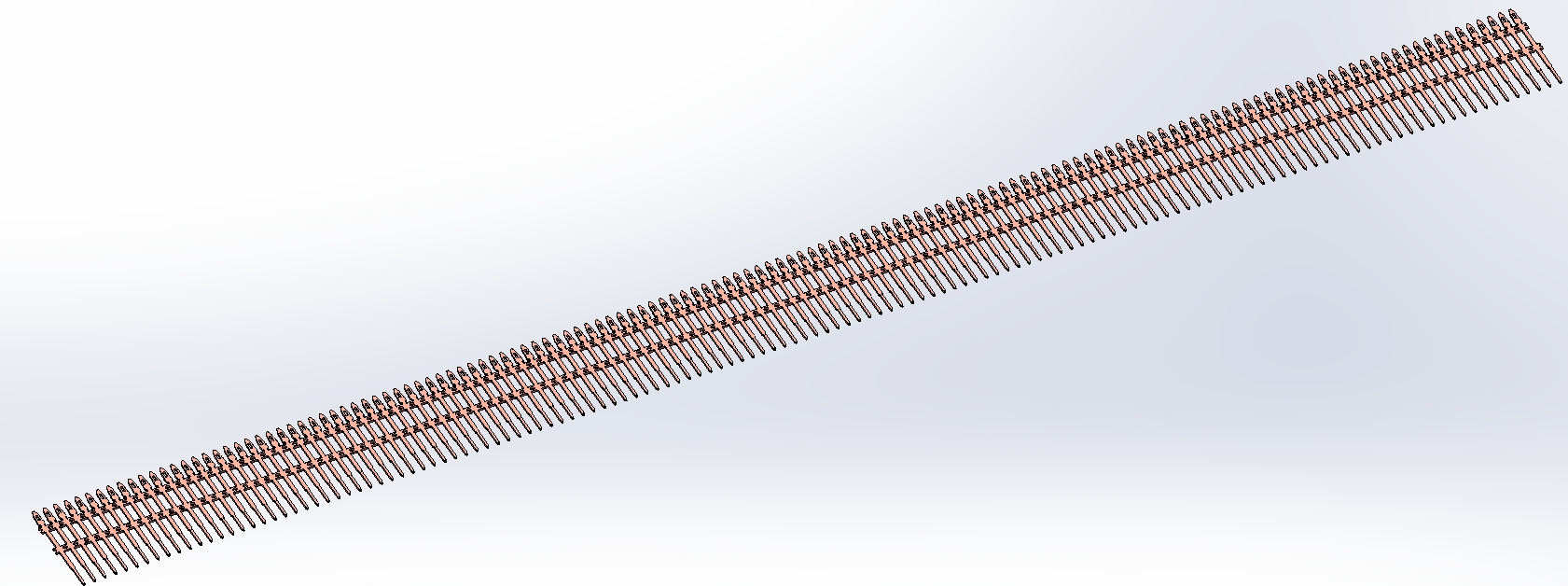

设计目的：将加工好的料带经工业视觉系统检测后，以齿轮联动方式输送。设定场景：料带检测、输送。动作流程：人工把端子（料带）头部孔与齿轮套合——每次马达驱动齿轮带动端子（料带）走1个孔间距位置——每次两个工业视觉系统分别测量料带两侧形状尺寸。（检测结果NG，前工序停机)；(检测OK，动作一直循环）。二、结构参数外形尺寸： L550 x W296 xH524.7(mm)；通用性：适用于类似的各种有孔料带；循环周期： 1.5(s)；精度： ±0.5/200(mm)。本模型为SW2022版本，另含x-t通用格式，可供大家参考！
