某企业双工位电脑笔记本键盘框架尺寸量测机（测量机）
发布时间：2023-11-27
-
-
-
-
-
-
-
-
图纸描述

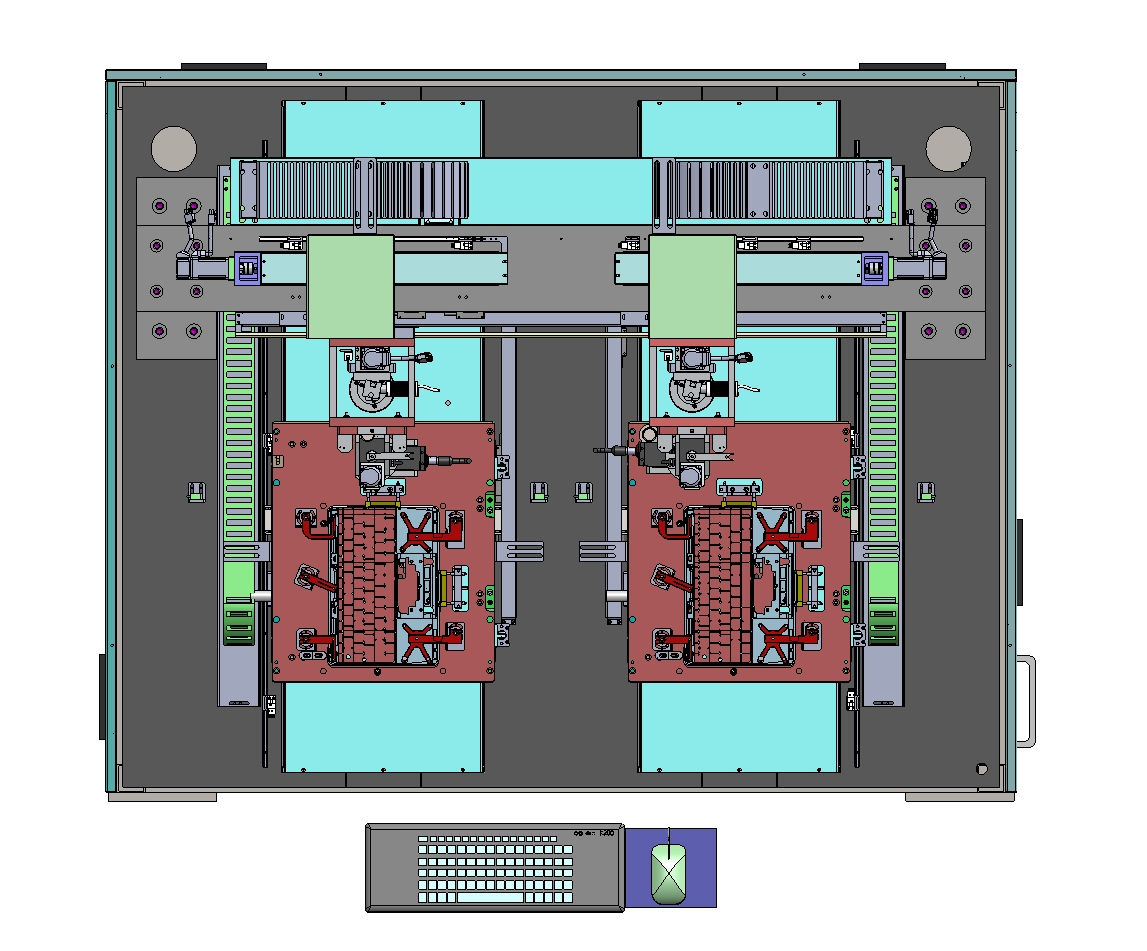

本设备为某企业双工位电脑笔记本键盘框架尺寸量测机，采用龙门机构，双工位检测键盘框架尺寸，X、Y轴配备光栅尺；使用CCD+激光检测，CCD检测平面尺寸，线激光检测高度尺寸；线激光扫描时智能检测与其线截面垂直方向；产品采用两边定位销固定，对应两边气缸压紧方式固定；固定后采用旋转、压紧缸从上方压紧产品；压紧缸压头采用避位设计，避开需要CCD、激光检测的位置，压紧时采用限位导向机构，确保压头的压紧位置；本模型建模精巧，可供大家参考！
