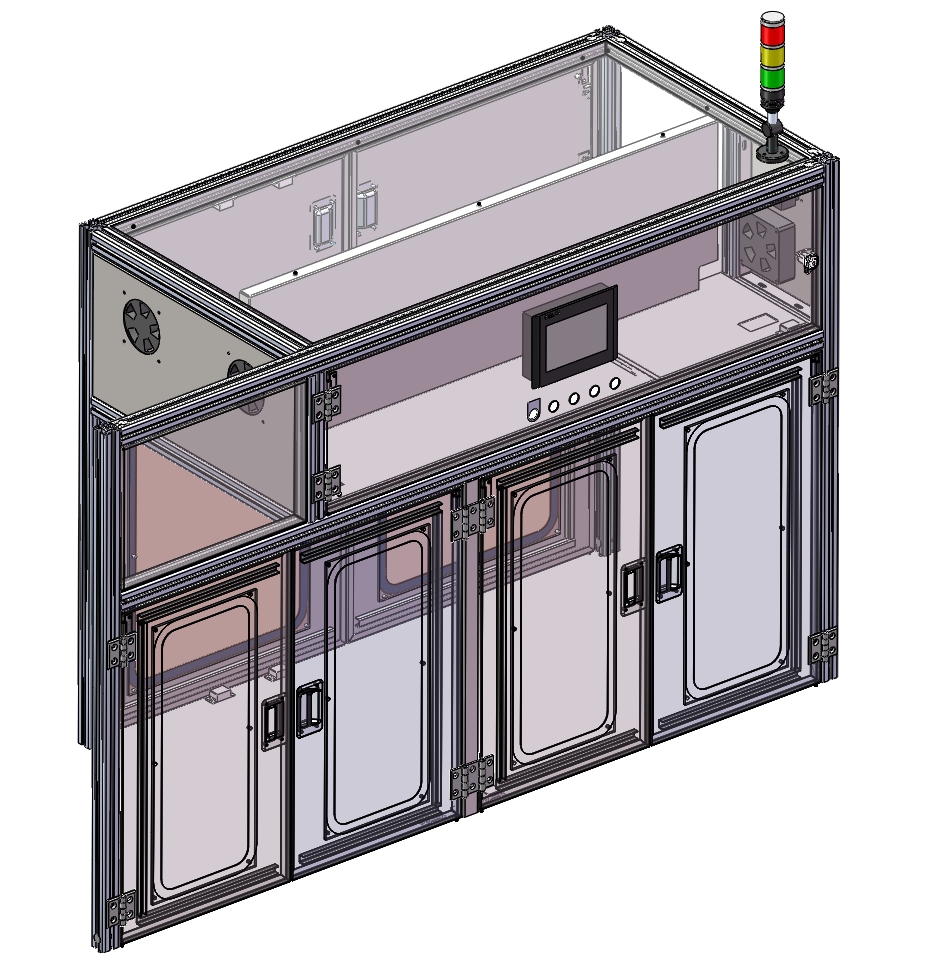

本设备为某企业轴轮法兰尺寸检测机，轴轮法兰从上一道工序设备进入指定工位，通过同间距夹爪，每次进给一次的间距相同，依次经过五个检测工位，五个工位检测的位置设计专用工装，检测完成后进入下一道工序。本模型建模精巧，可供大家参考！
非标设计
图纸ID: 96388294492951561
图纸格式：sldprt、SLDPRT、SLDASM、sldasm
图纸版本：Solidworks2021
文件大小：132.67MB
所需积分：130机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
