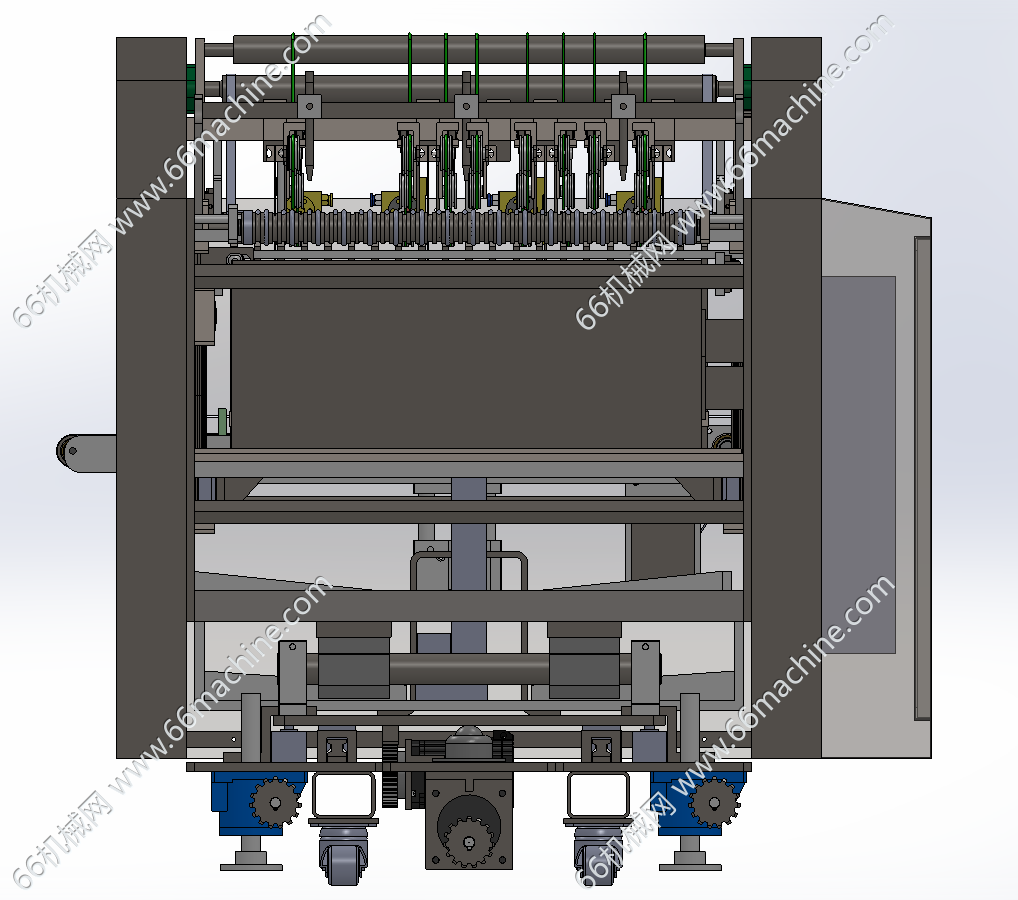

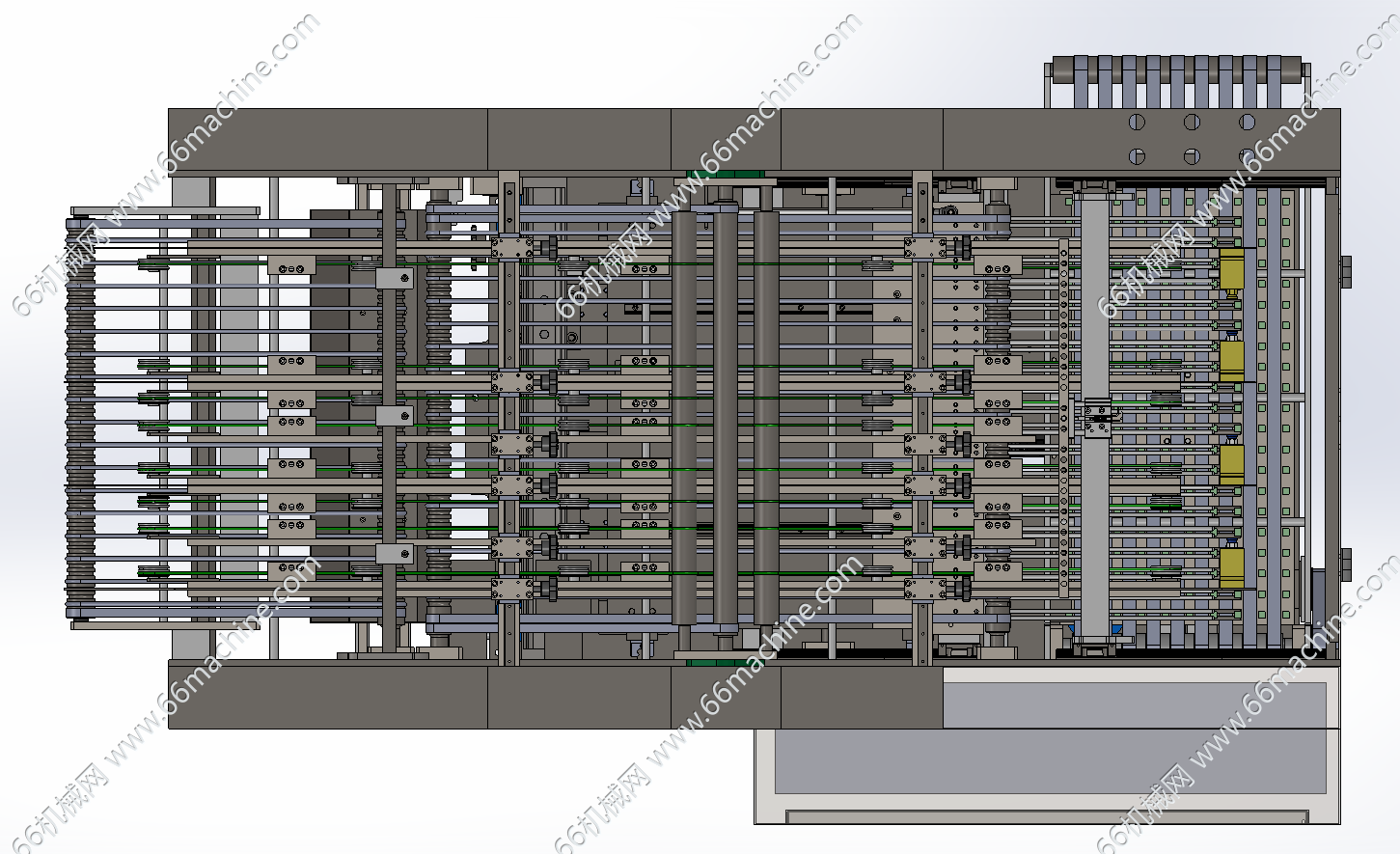

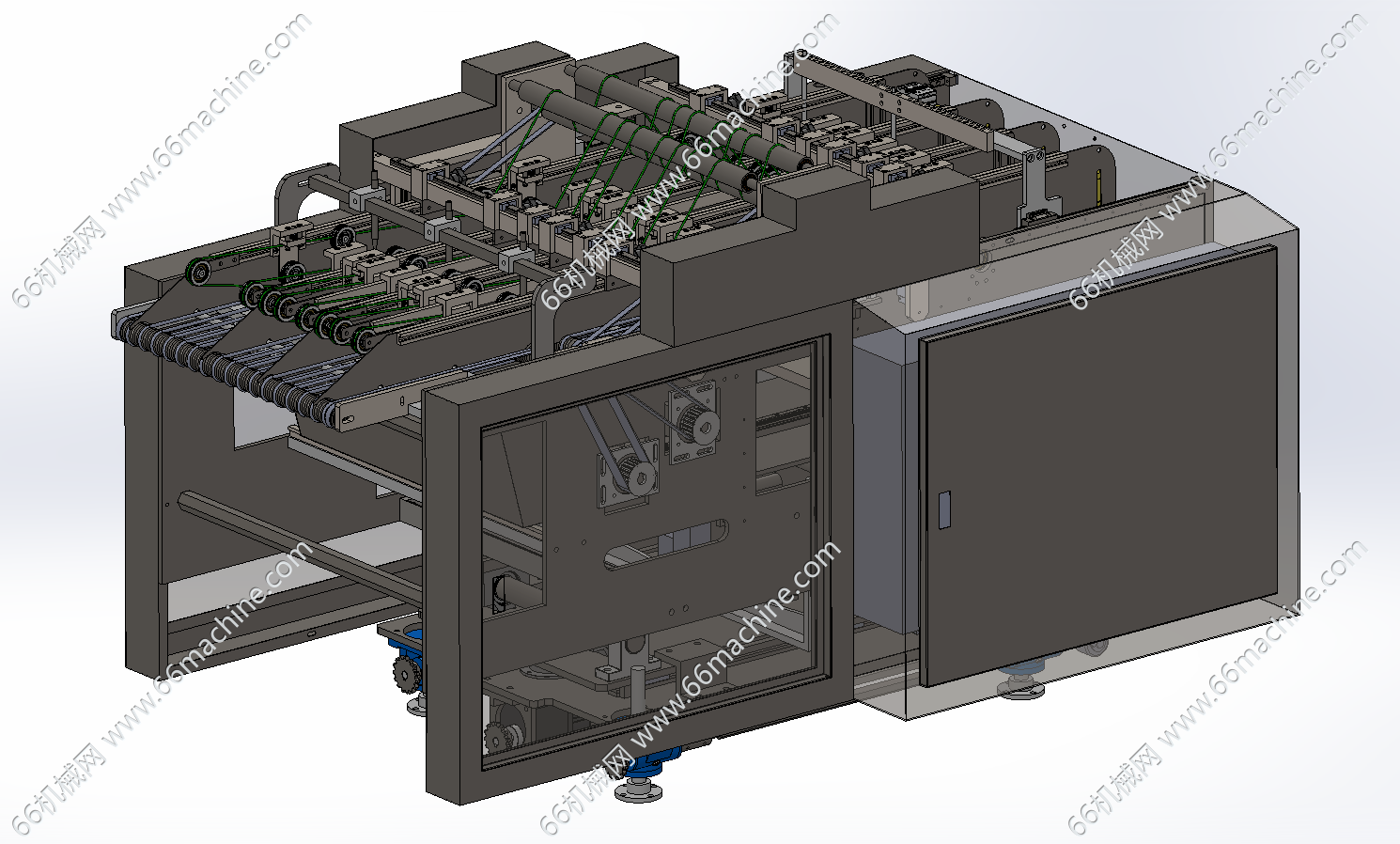

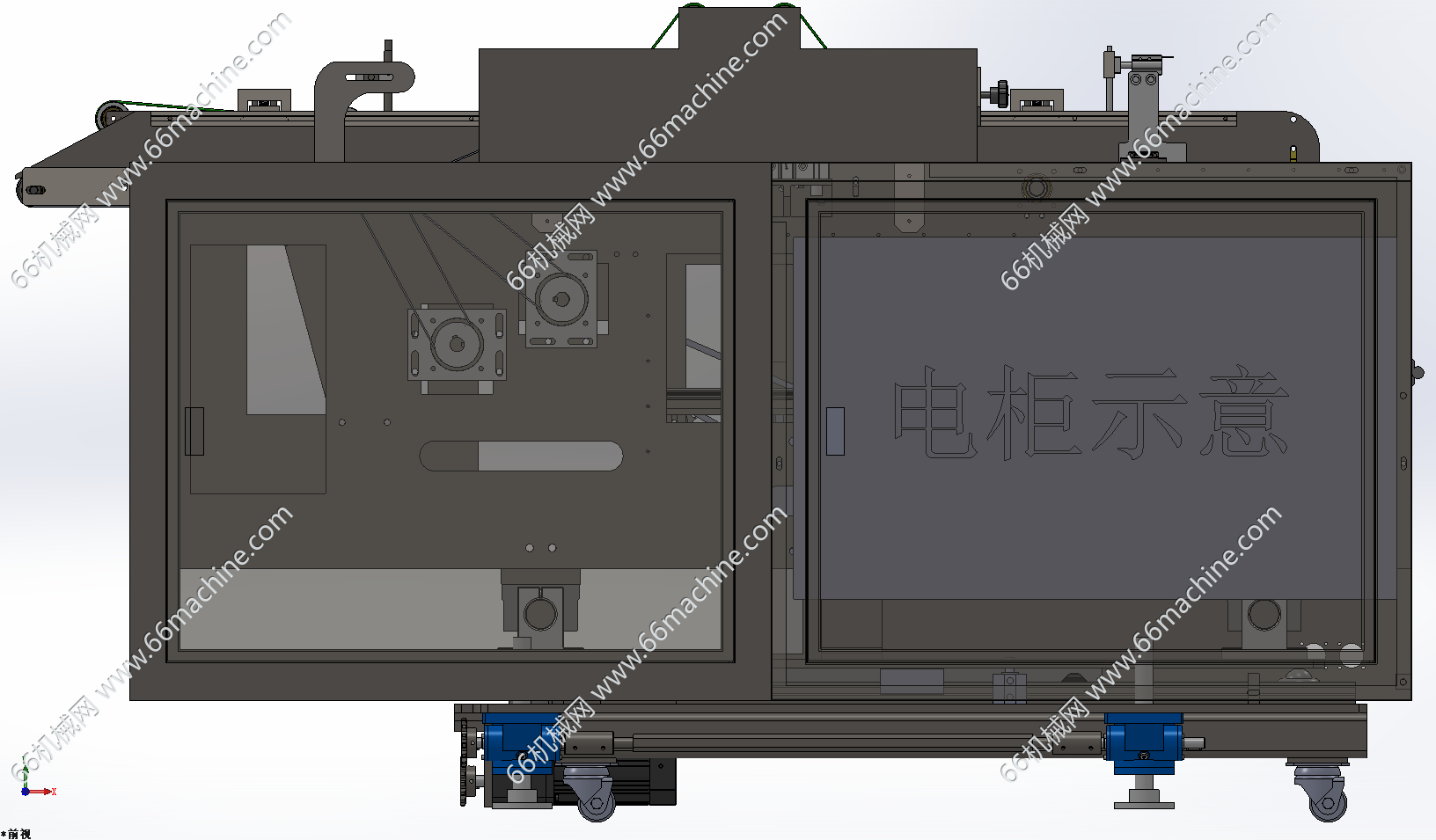

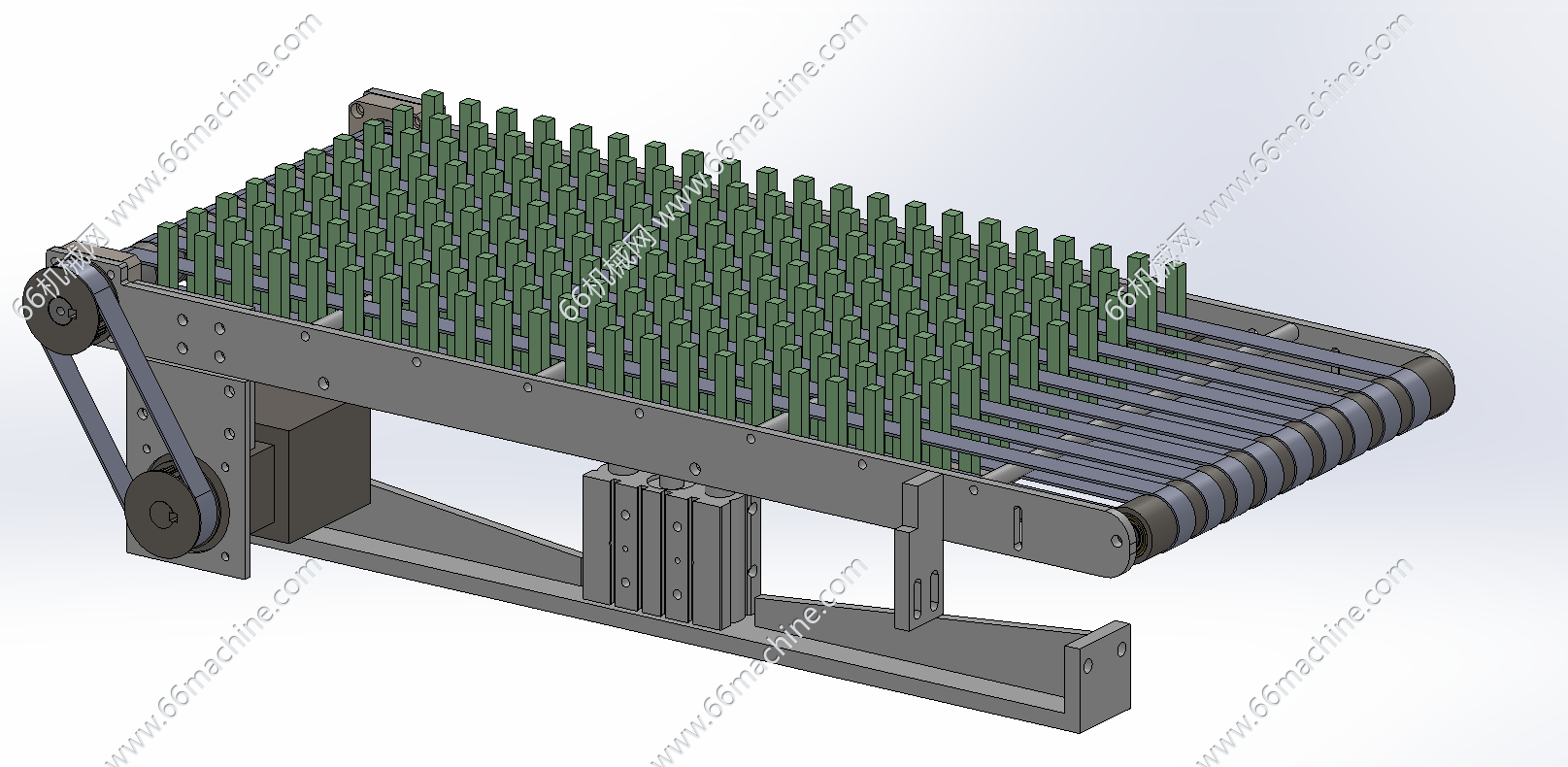

本设备为包装袋质量检测剔除机，将本机置于制袋机成品出口后部，通过切刀，包装袋不间断的输出，根据加装在制袋机上的检测系统信号，废品剔除模块可以单路或同时多路的将废品剔除，通过下滑道，收集于交接模块内的料斗；对于剔除掉废品的一排，在经过好品剔除模块时，剩余的好品通过气缸插板，将好品从斜面皮筋输送到正品输送皮带，单独输送出去，这样保证通过过渡段的每一排产品数量始终一致，产品在进行码垛整理时，便可以保证每垛数量一致，有利于结构的简化，且不存在复杂的交叉运功，有利于控制系统的实现。通过过渡模块的好品落到升降插针上，后部插针通过程序在气缸作用下，有节奏的进行前后拍打，前部插针则固定不动，在好品两侧，安装有震动拍纸板，通过三面震动一面静止，可以保证落入的好品码放整齐，在好品码放的同时，升降插针通过安装板底部的升降气缸缓慢下降，当码放的好品数量通过计数器到达设置好的数量后，此时将信号传输给伸缩插针气缸，无杆气缸将插针推出，拦住继续落下的好品，升降插针迅速降至最低位，插针与底部尼龙托住交叉布置，且升降插针最高点低于尼龙托住高点，好品降落到尼龙托住上方，升降插针通过固定板底部伸缩气缸收回，然后再通过固定板底部升降气缸升起，等气缸升到最高位后，升降插针再次插出，伸缩插针在升降插针伸出的同时缩回，之前在伸缩插针上部的好品落在升降插针上，升降插针继续重复上述工作；升降插针降至底部且完全缩回后，尼龙托住通过底部气缸整体下降，尼龙托住可降至90°输送带下方，码好垛的好品落到90°输送带后，90°输送带电机开始工作，将码好垛的好品90°输出，在输送带端部，安装有自动捆扎设备，当第一垛好品到达输送带端部后，输送带停止输送，捆扎设备皮带开始转动，当码好垛的好品达到捆扎位置后，捆扎设备对码好垛的好品进行捆扎，捆扎完后，捆扎设备皮带再次转动，将捆扎好的料垛输送出去，同时，90°输送带再次转动，将第二垛好品输送到输送带的端部，输送带再次停止，循环上述动作；在捆扎设备后部可人工收料或放置箱子接料。本模型仅供大家参考！
