某企业感应器自动上下料的视觉检测机
发布时间：2025-07-24
-
-
-
-
-
-
-
-
-
-
图纸描述

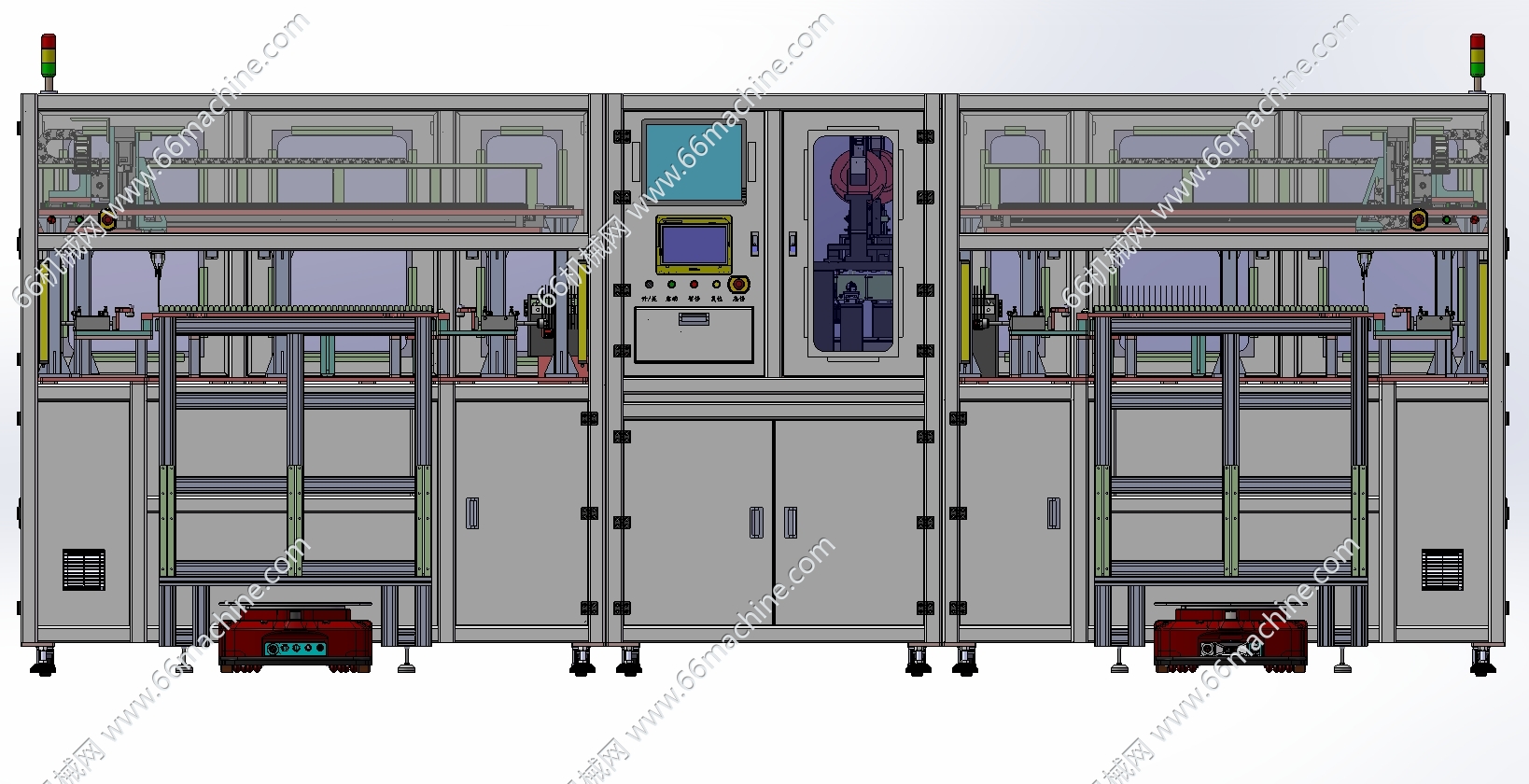

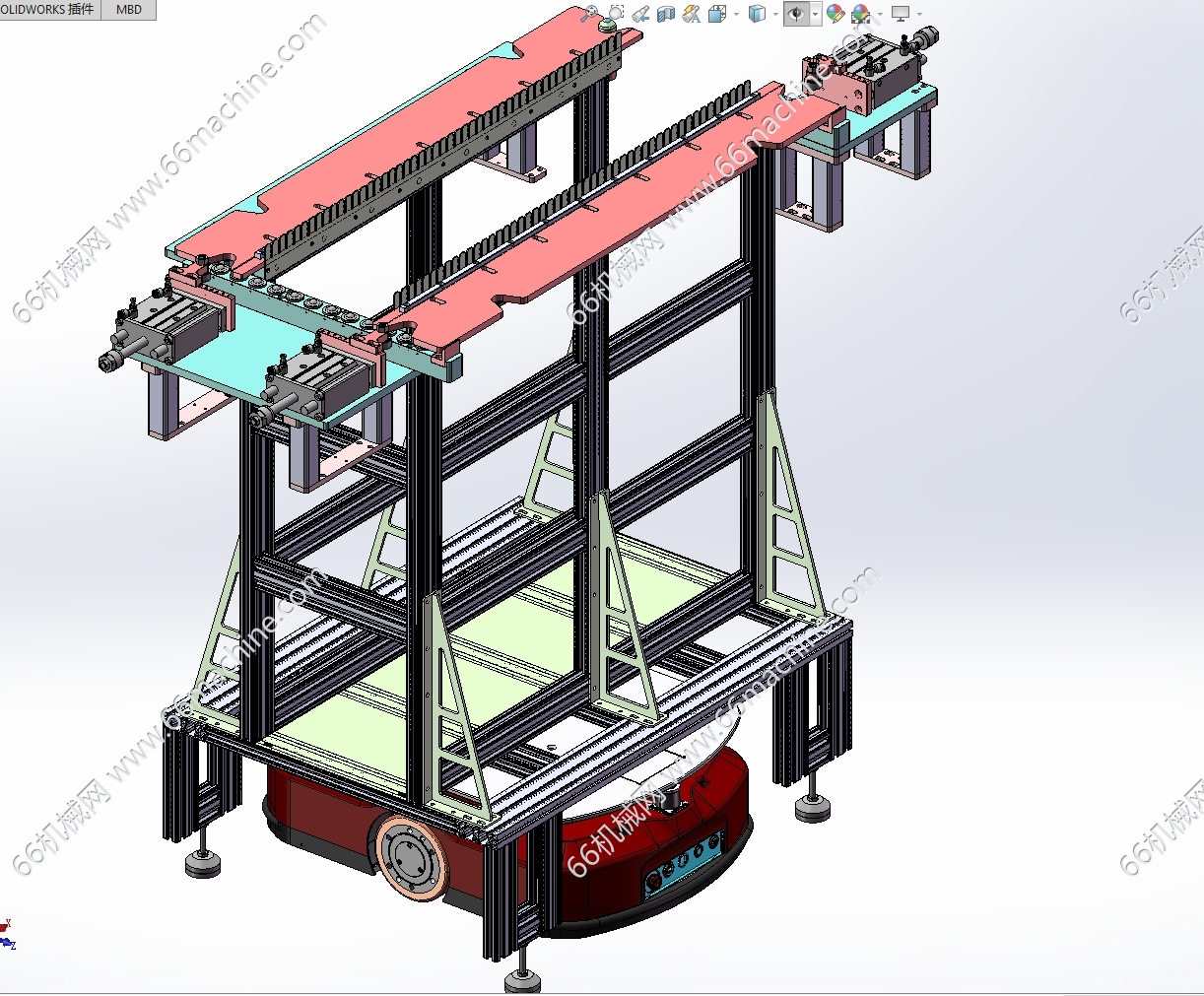

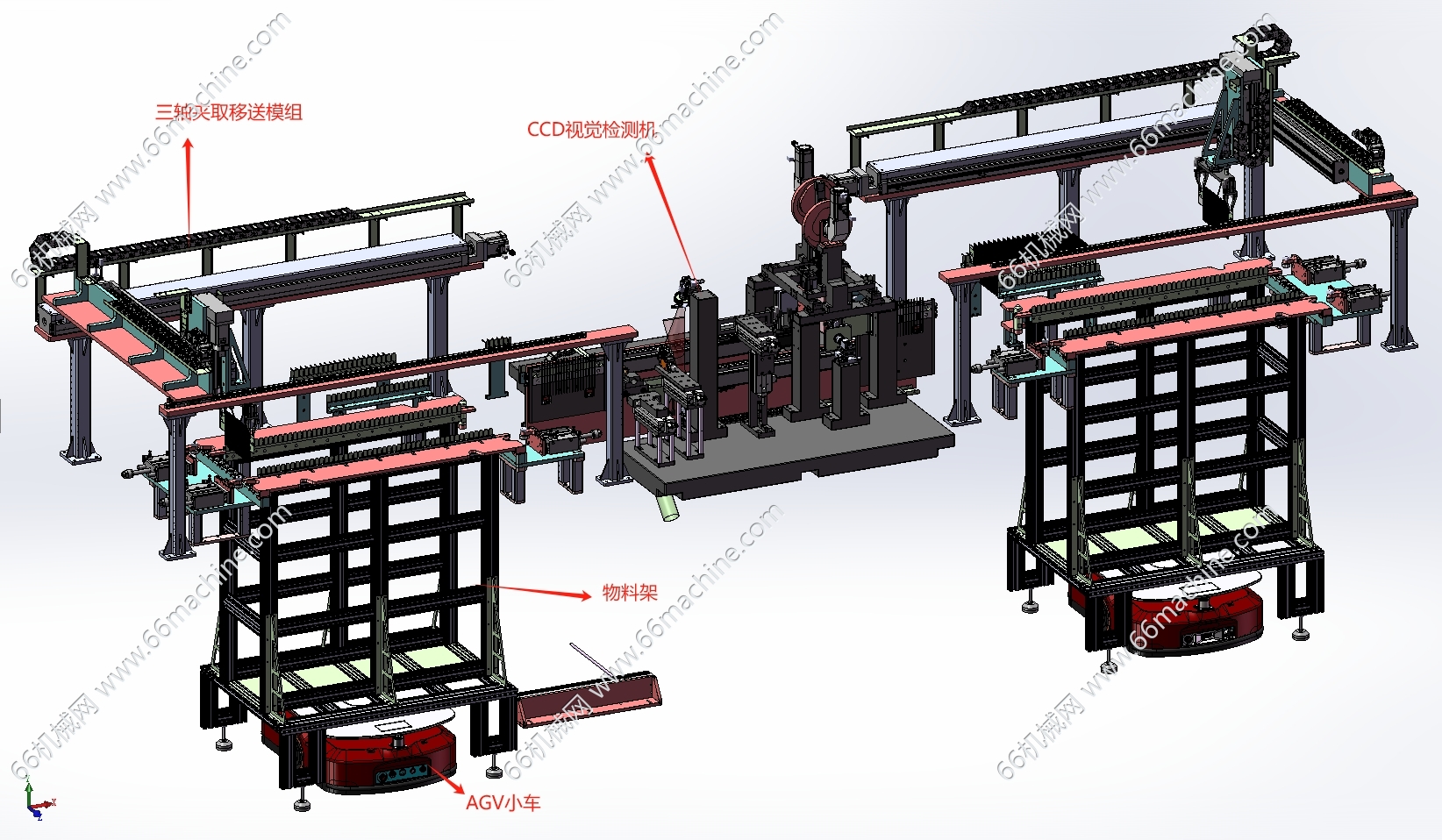

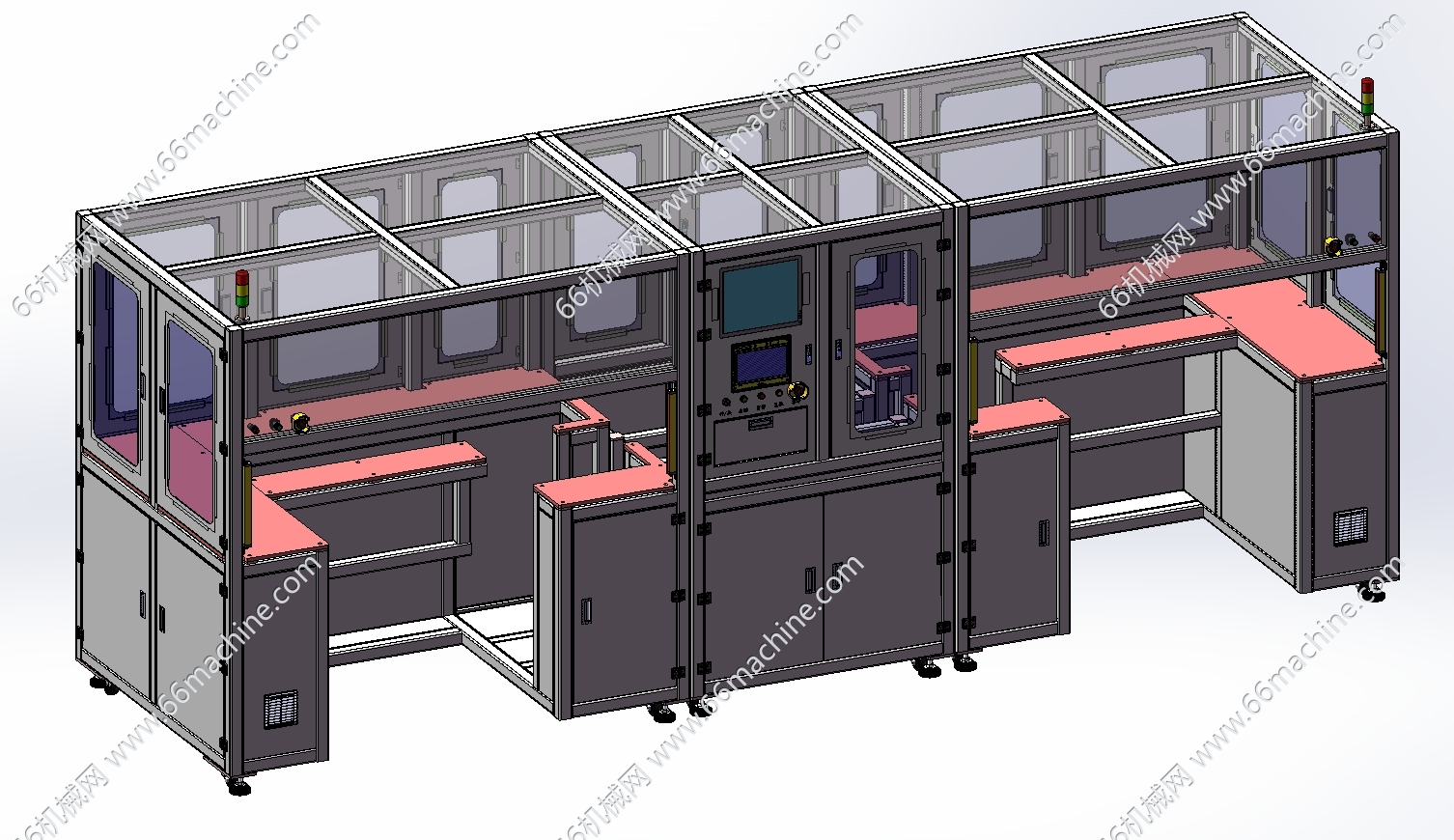

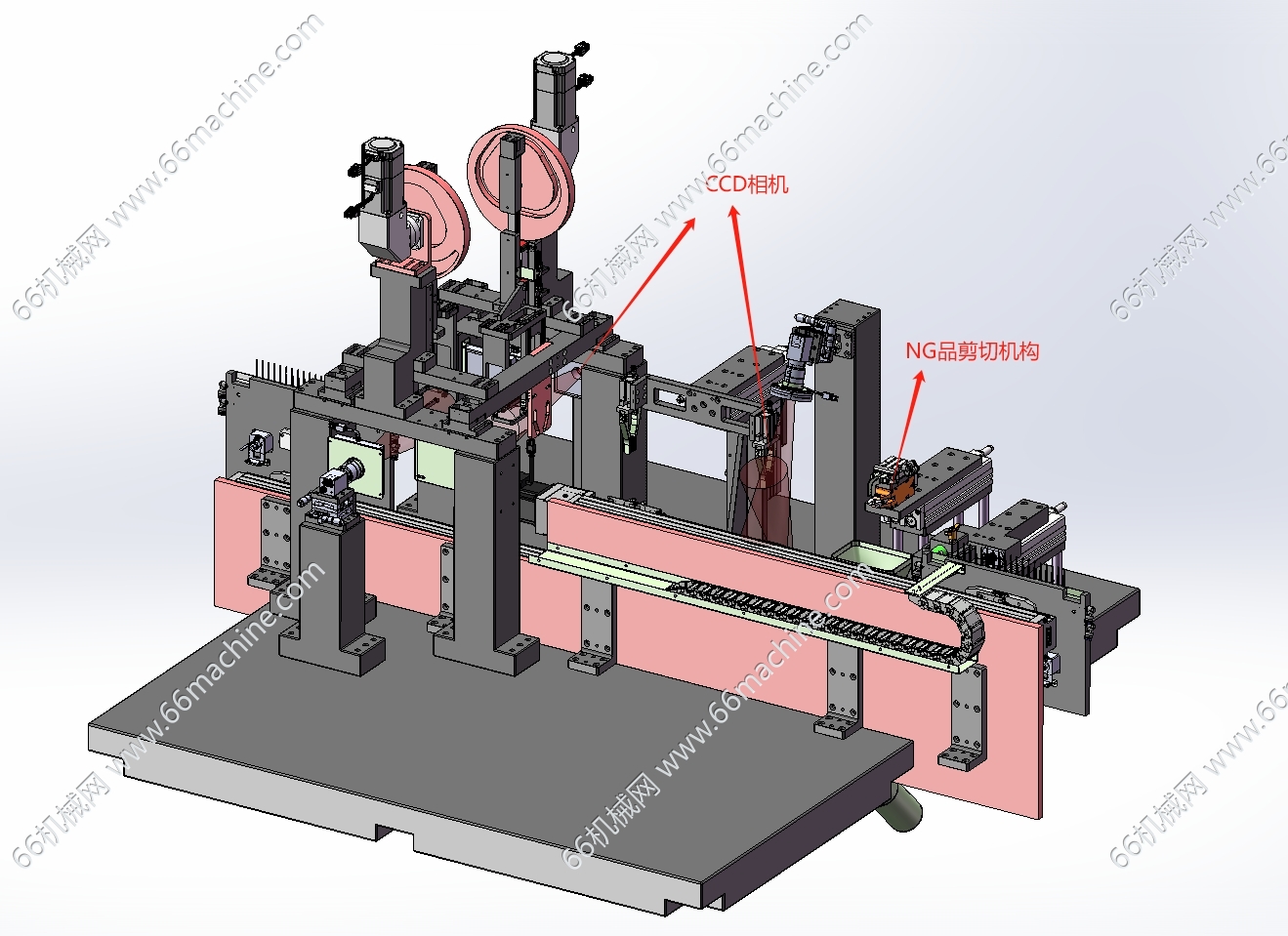

本模型为某企业感应器自动上下料的视觉检测机，主要由二台上下料机及CCD视觉检测机组成，设备说明：1、AGV小车驼载物料架进行自动上下料；2.上下料区域设有暂存与缓存区域保证AGV小车上下料时设备不停机；3.CCD自动检测感应器每个面的状态，根据要求判定合格与NG品；4.剪切回收机构对NG品进行剪切回收；5.上料、检测、NG剪切回收与下料分为两段单独运动，使上料、检测、NG剪切回收与下料的时间可以重叠，提高设备效率。欢迎下载参考！
