多工位检测插件深度机构
发布时间：2026-10-05
-
-
-
-
-
图纸描述

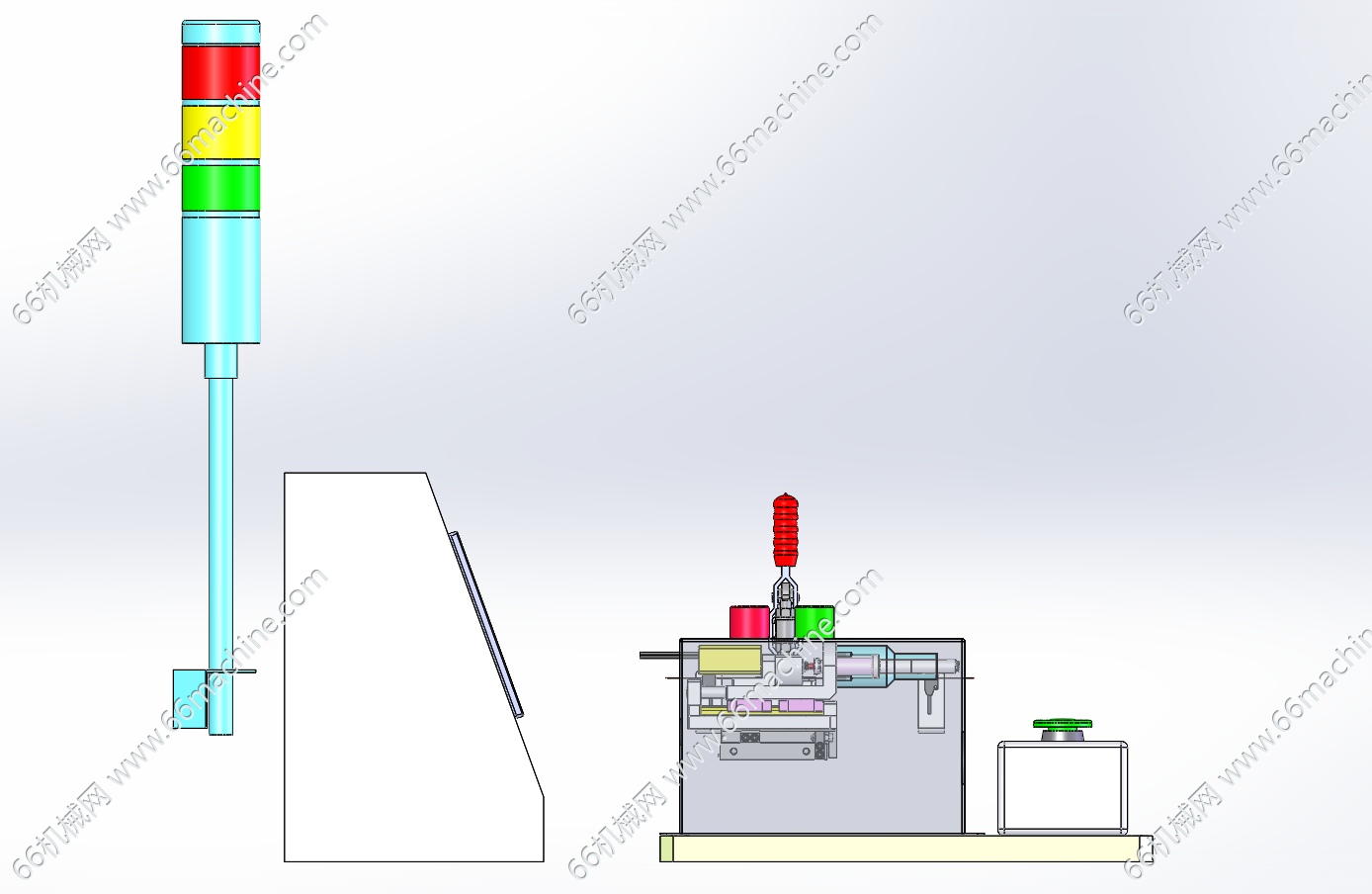

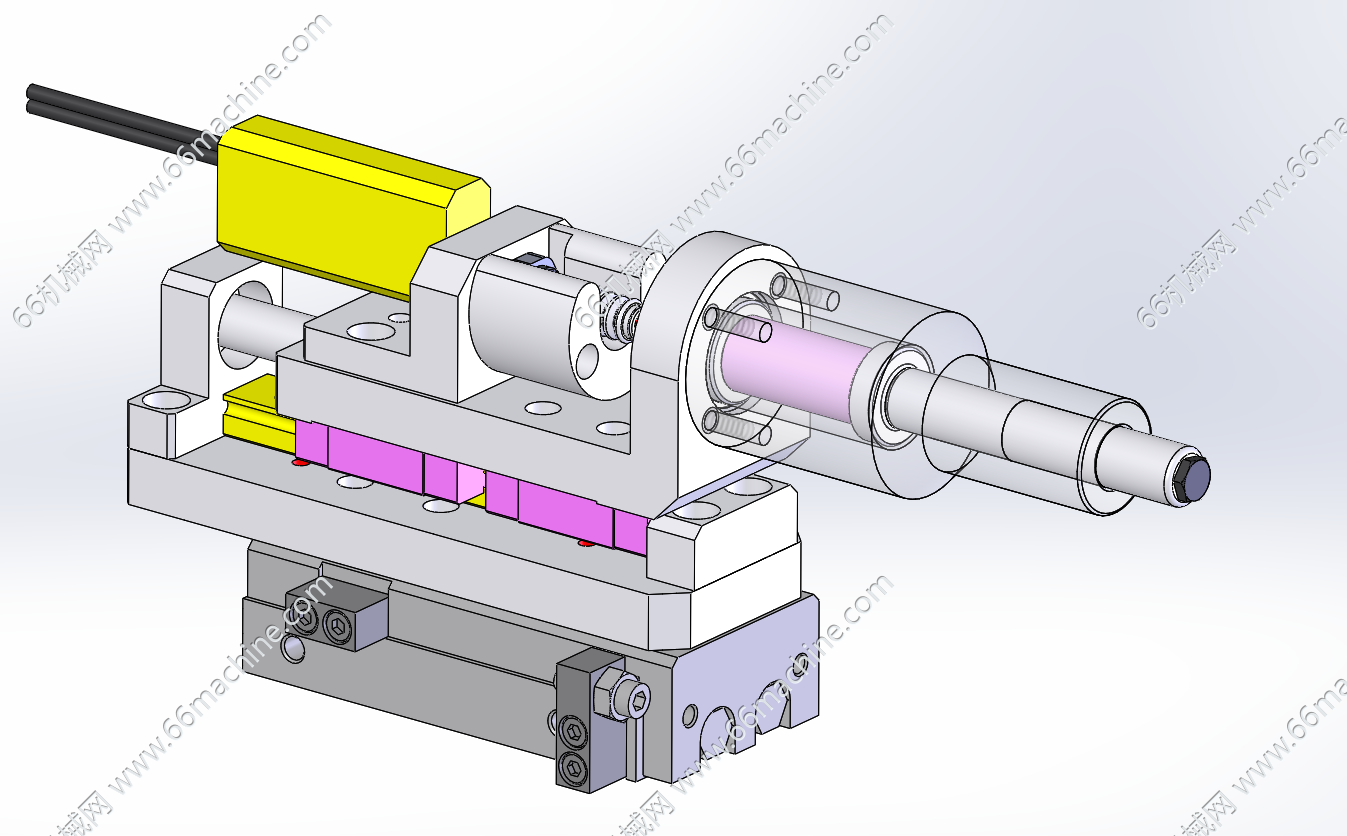

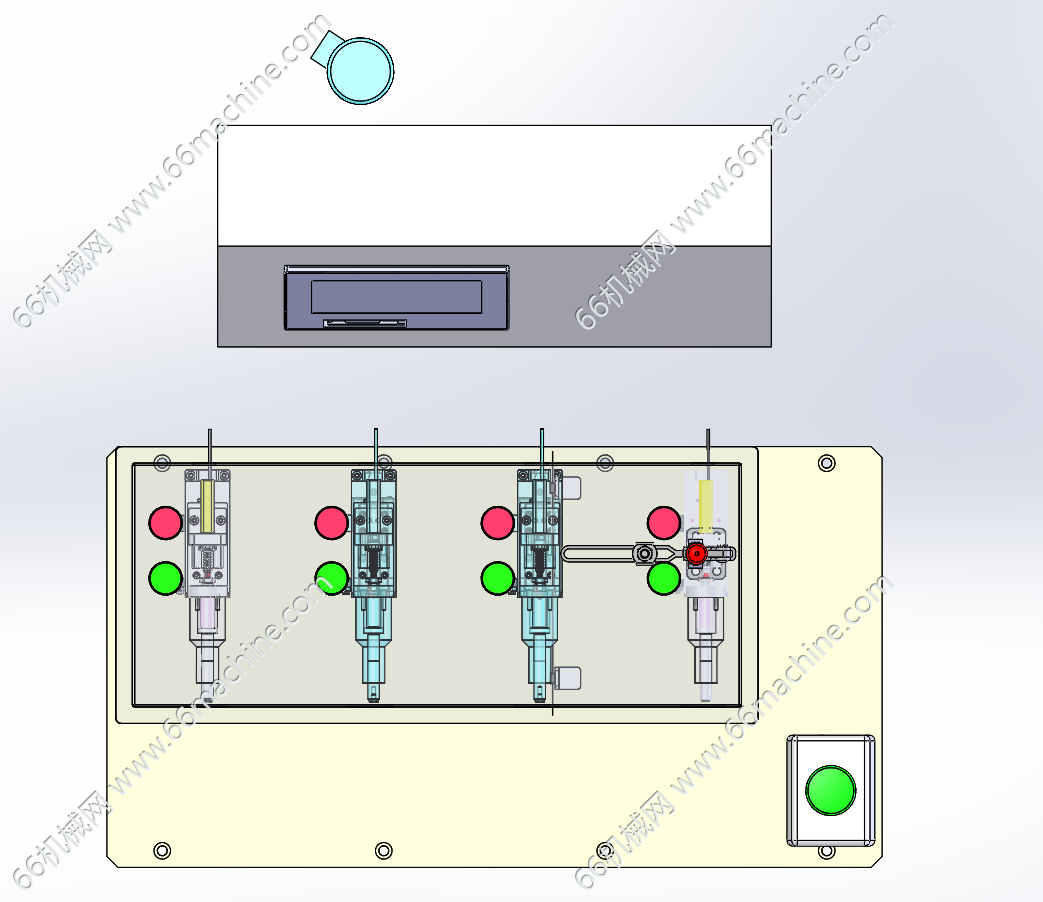

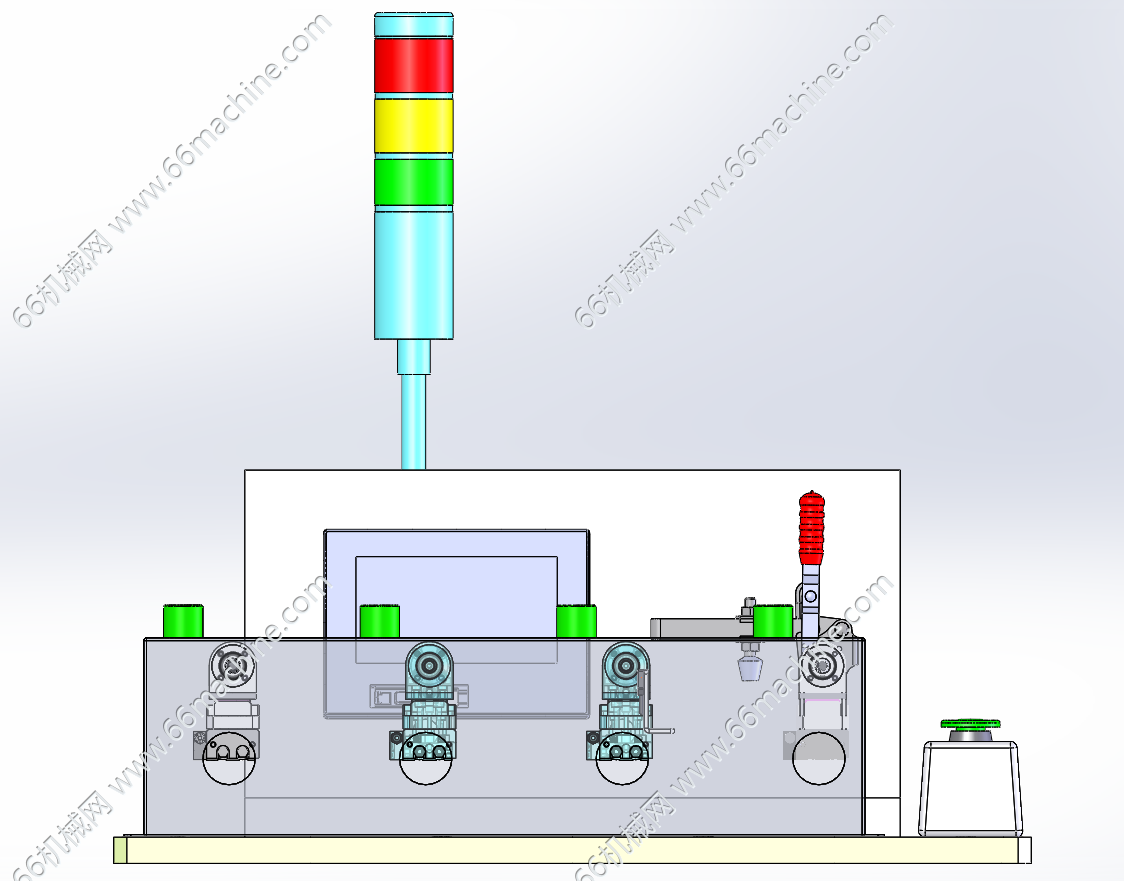

该治具为多工位检测插件深度机构，基板上线性布置四组并行检测单元，配备气缸驱动测头与位移传感器，集成触摸屏、PLC控制系统、三色声光报警器与启动按钮；人工上料后一键触发检测，传感器采集插件深度数据并与预设公差比对，自动判定产品合格与否，实现多工件同步定量检测，检测精度高，更换定位工装即可适配不同插件产品，适用于连接器针脚深度的批量在线检测。
