某企业工件气密性测试机（机器人上下料、六工位检测）
发布时间：2025-06-26
-
-
-
-
-
-
-
-
-
-
图纸描述

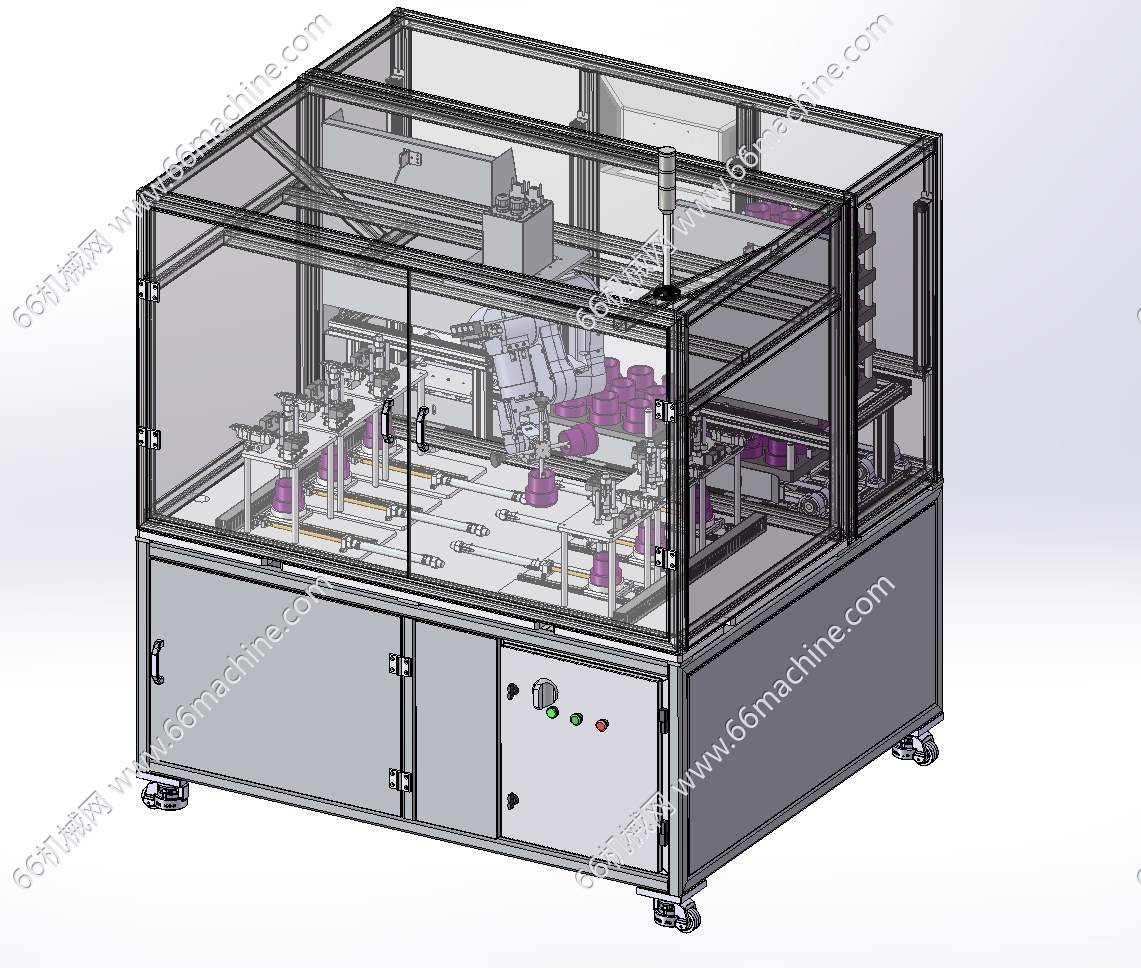

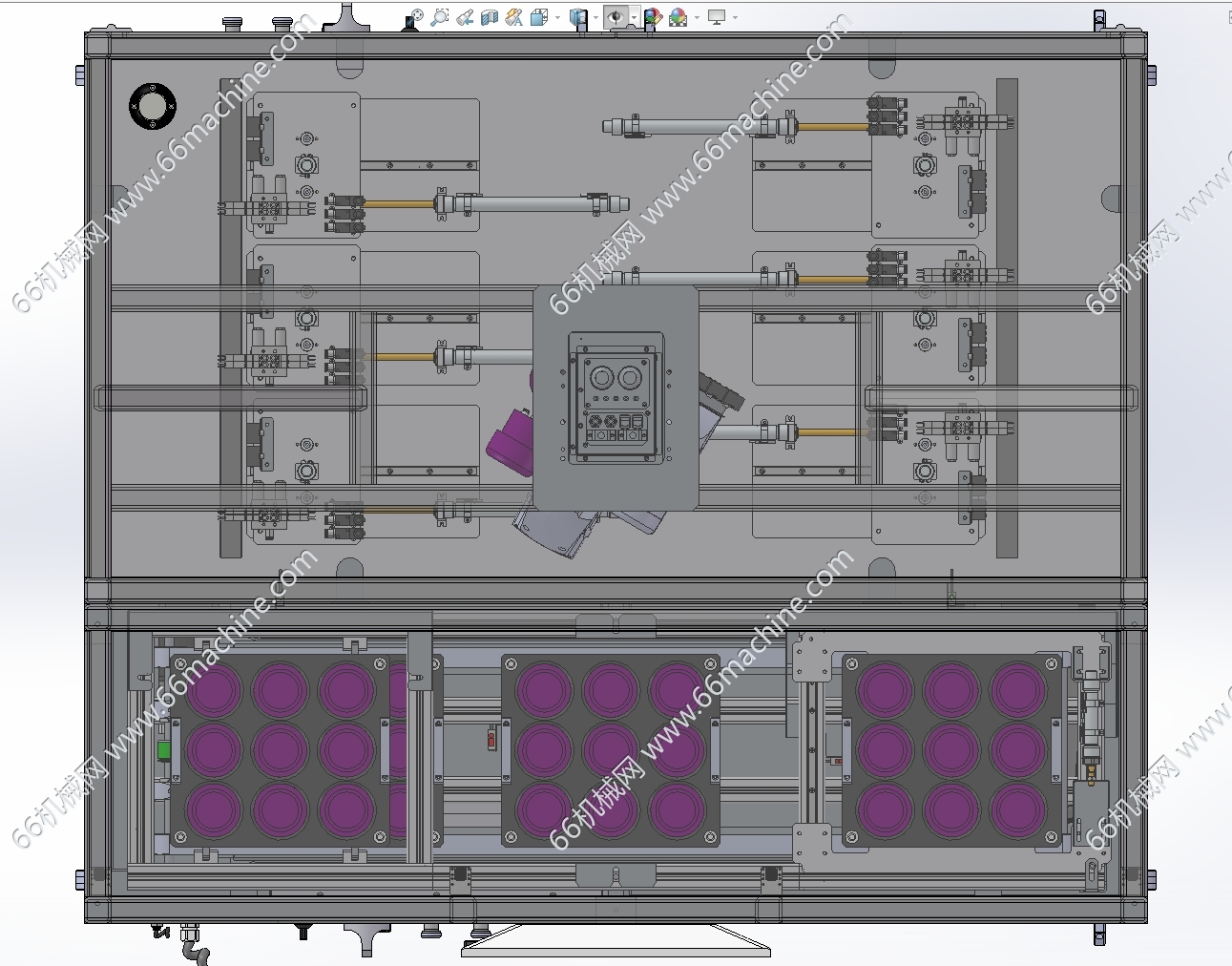

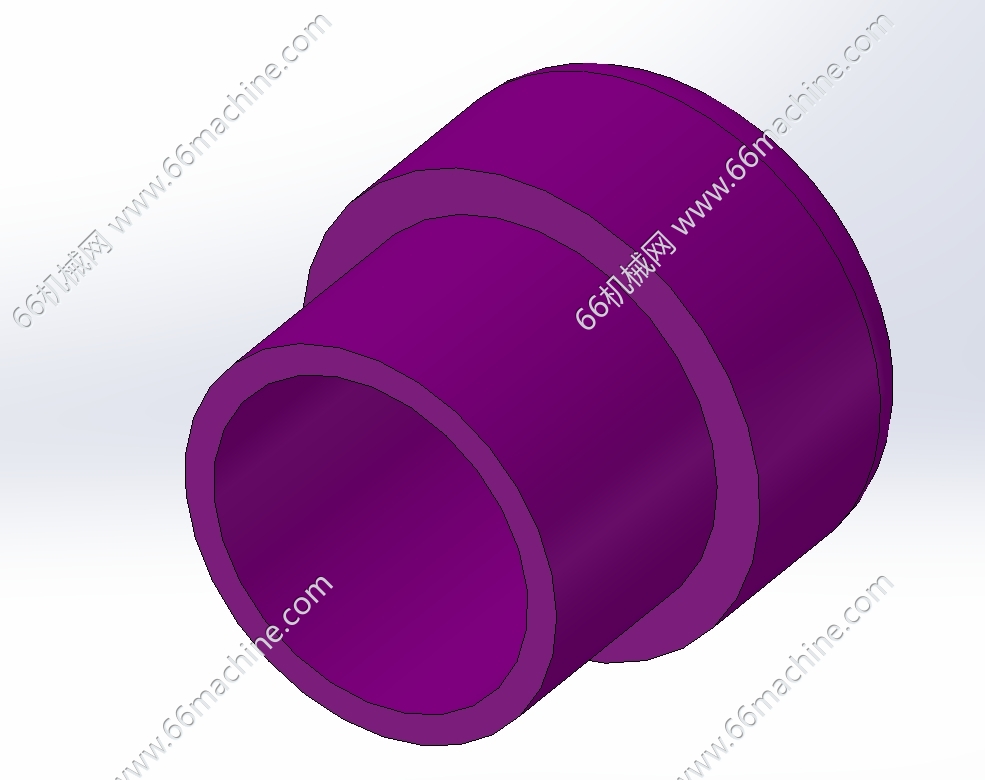

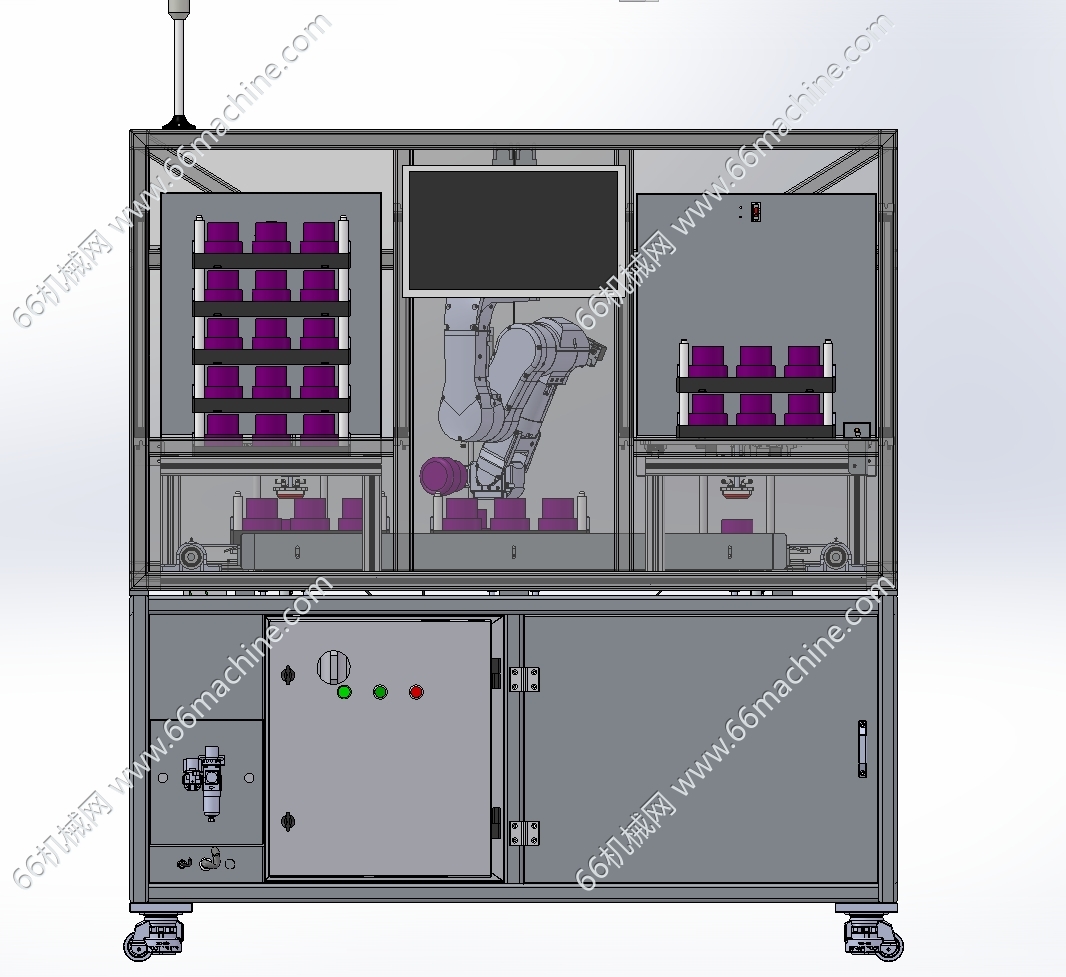

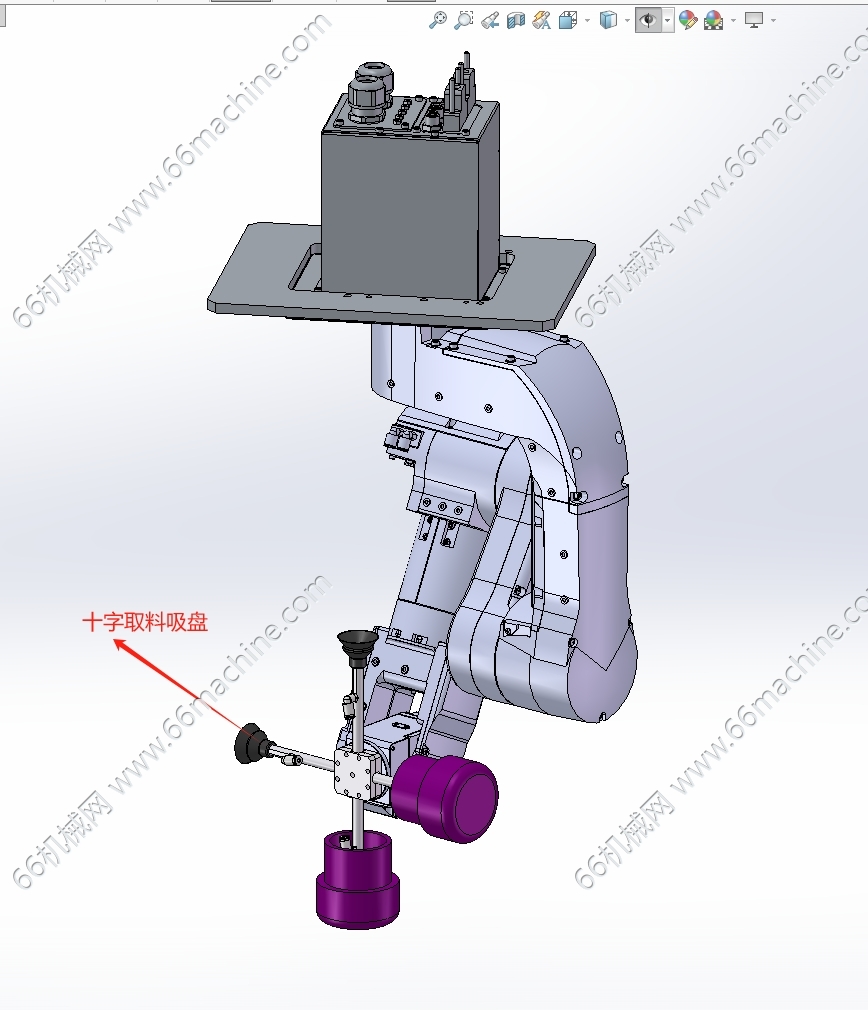

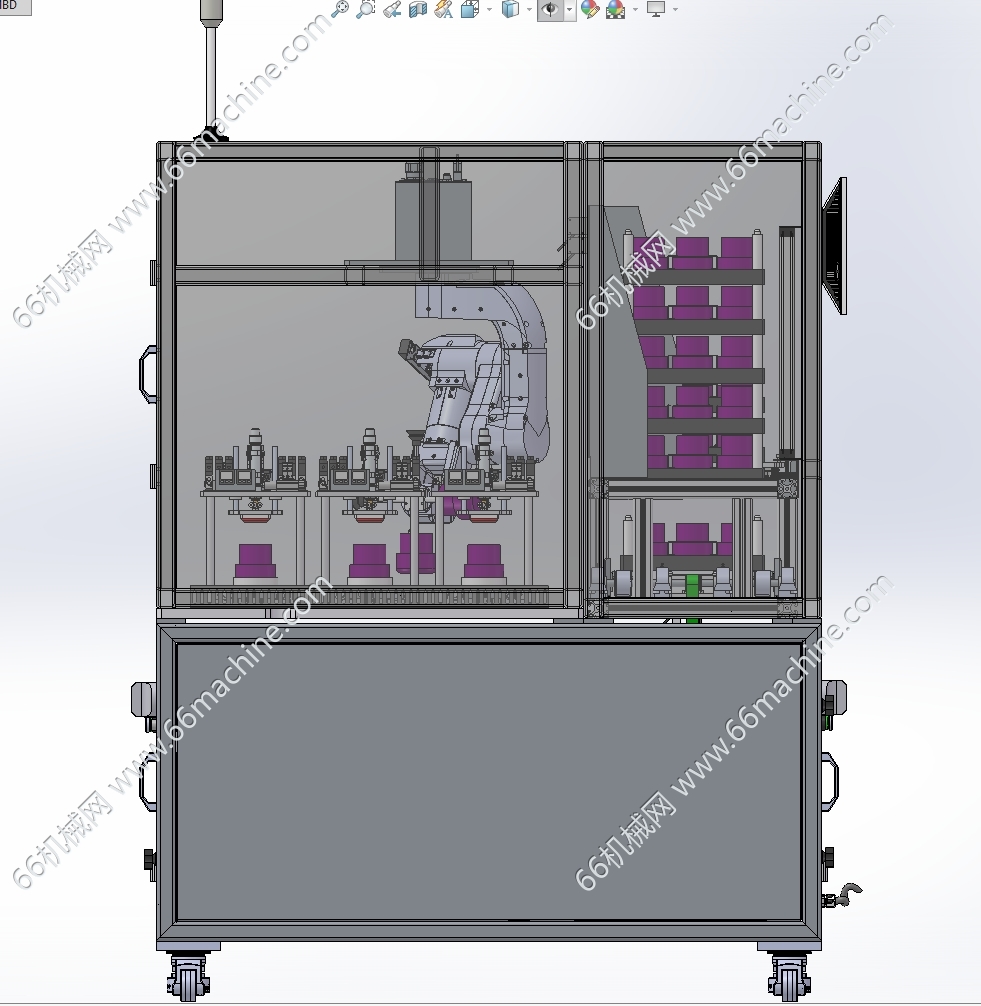

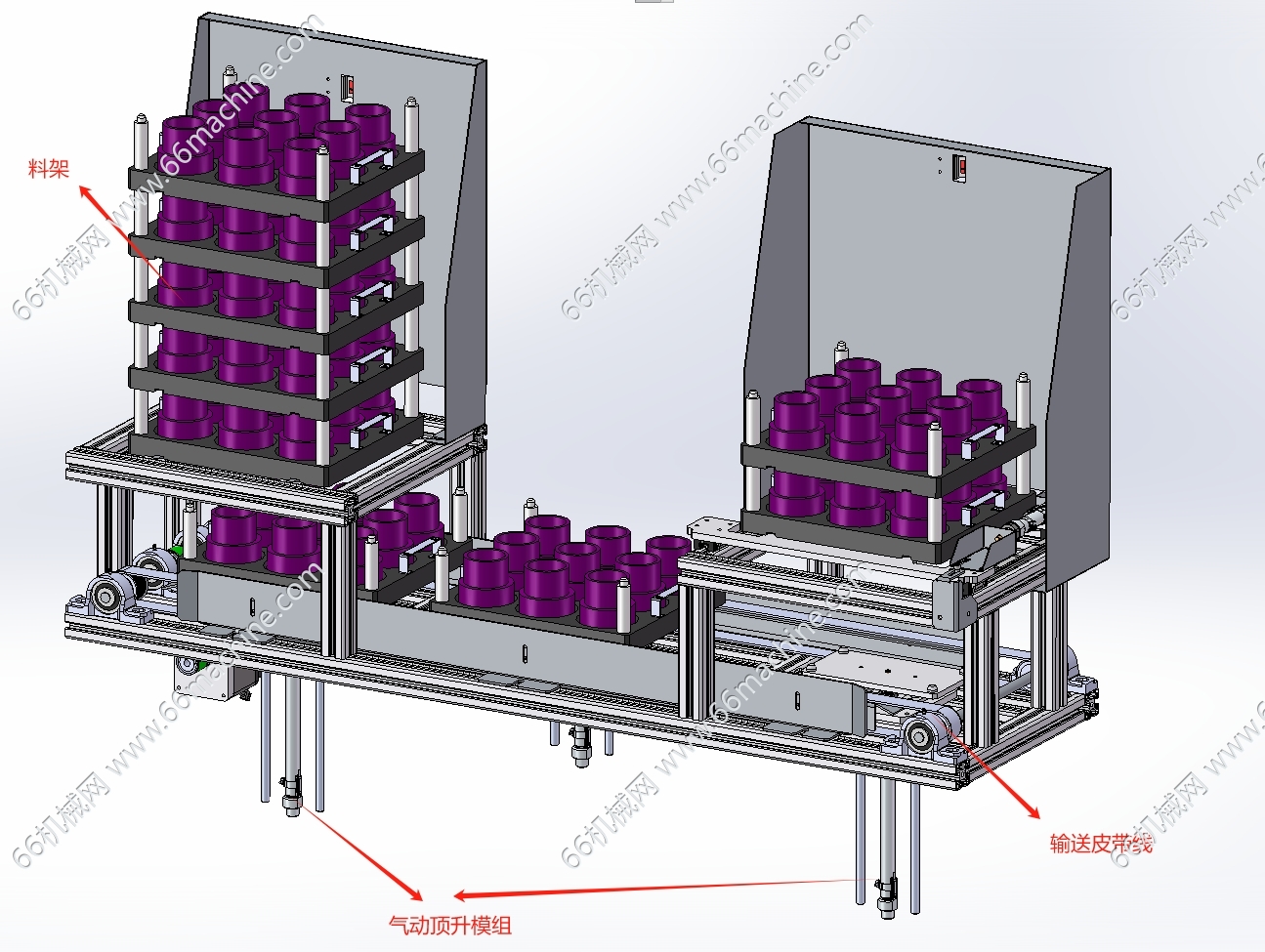

本设备为某企业工件气密性测试机，主要由下机架、机罩、上下料机器人、料架及输送皮带线、六工位气密性测试工装等组成，工作流程：将待测产品放入载盘内并叠放在料架上——料架降下载盘沿着皮带线流入至取料工位——机器人取待测产品放入测试工装内测试——测试完后取料放置在料盘内（NG品机器人剔除，OK品放在料盘内）——料盘沿着皮带线流入至另一料架位，气动模组将其顶升叠放。本模型建模精巧，可以参考其思路！
