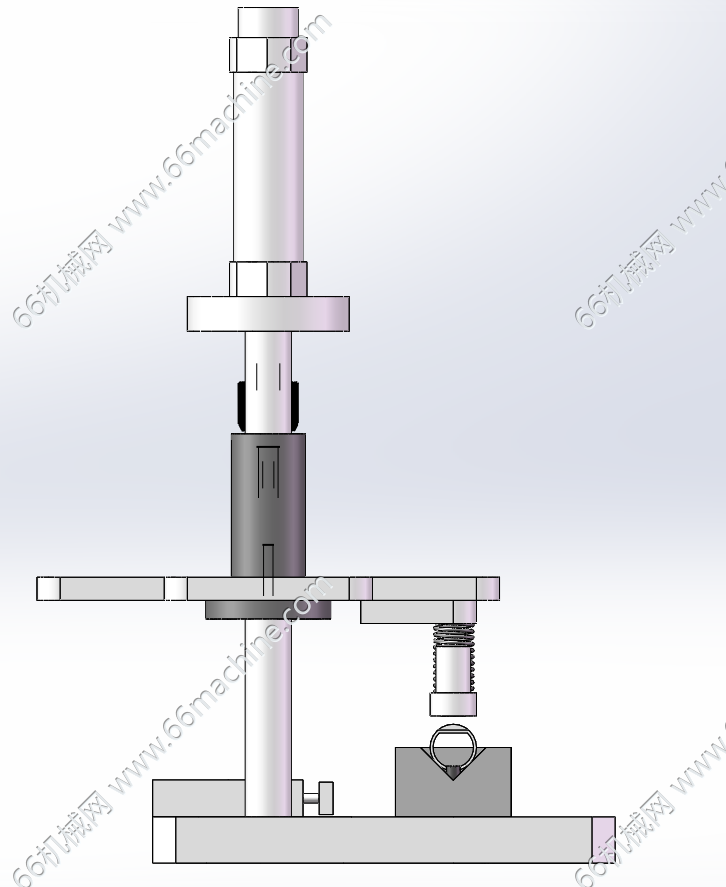

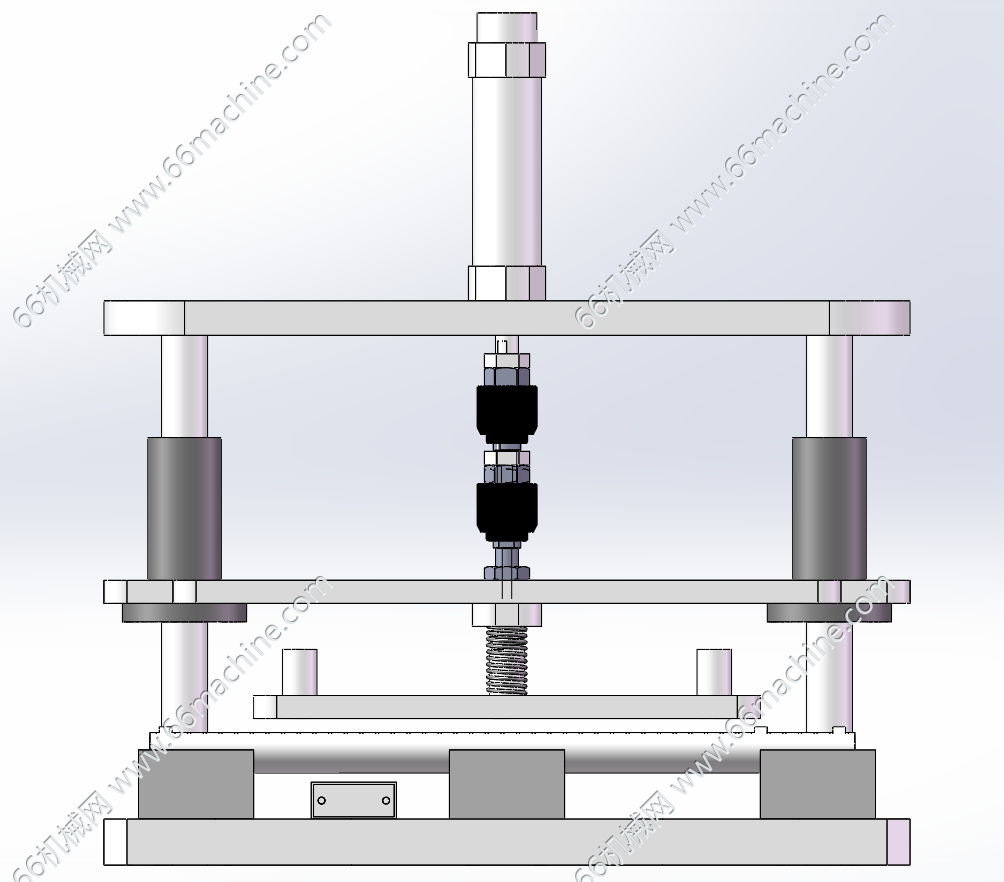

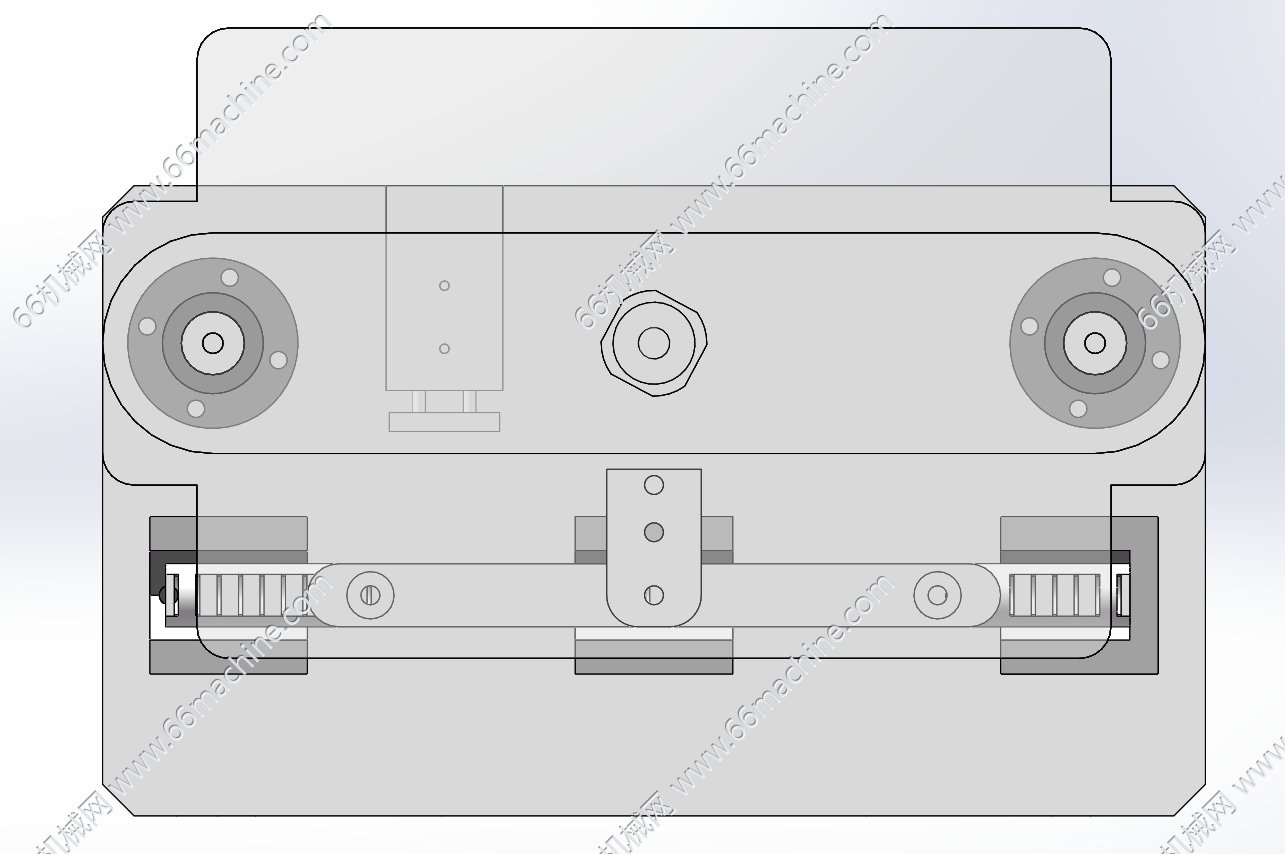

本模型为产品测量检具，用于产品尺寸的检测工装，主要有底板，导柱，移动板，气缸，压柱，弹簧等组成，将产品放置在检测工装上，通过气缸的运动带动测量机构进行尺寸测量，将测量结果传输给尺寸检测系统，如果合格则系统输出信号带动气缸给产品盖PASS印章。
机械打工人
图纸ID: 315092070396203534
图纸格式：sldprt、SLDPRT、SLDASM
图纸版本：Solidworks2020
文件大小：3.08MB
所需积分：25机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
