某企业3C主板射频测试设备（即GR-WIFI测试设备）
发布时间：2026-03-25
-
-
-
-
-
-
-
-
-
-
图纸描述

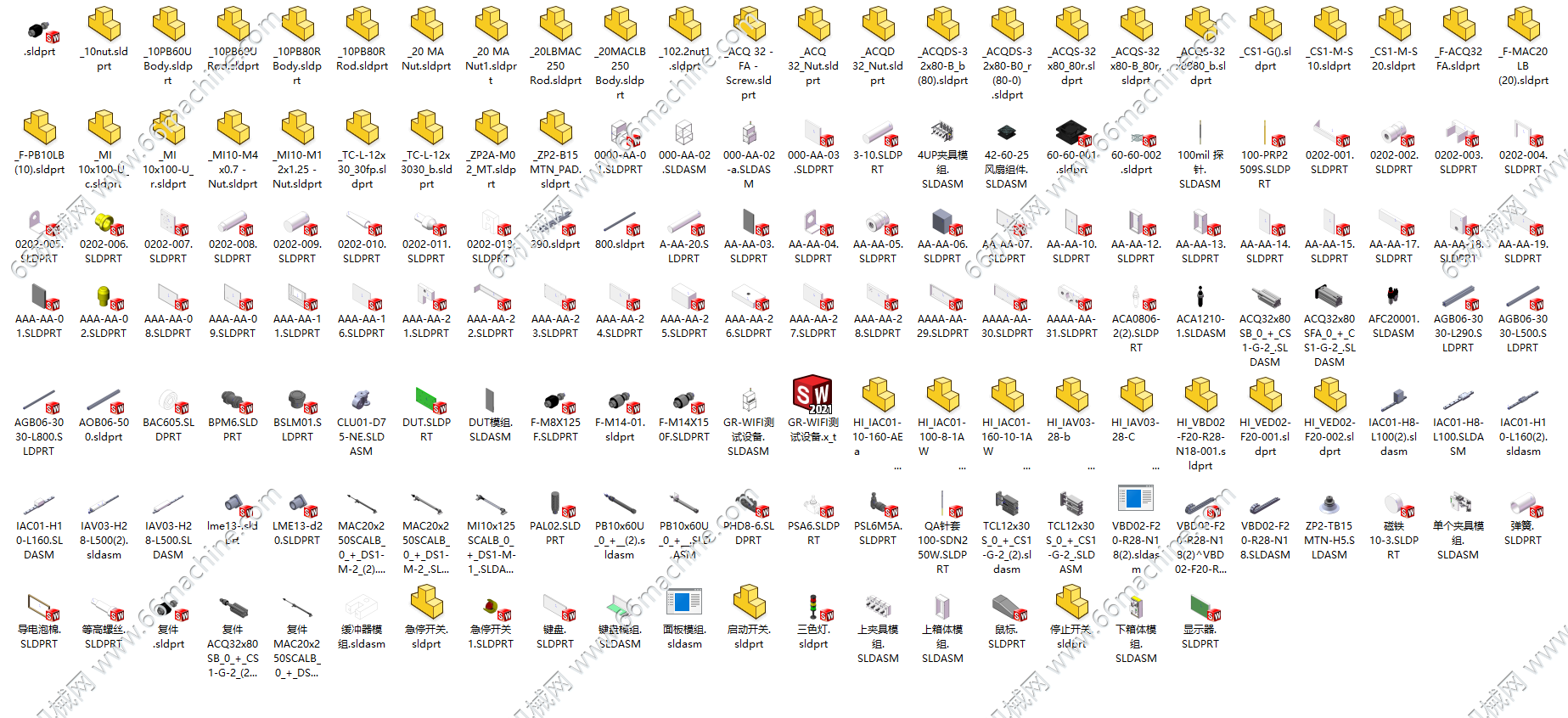

【企业模型，sw2019版本，另含x-t格式，可做参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】

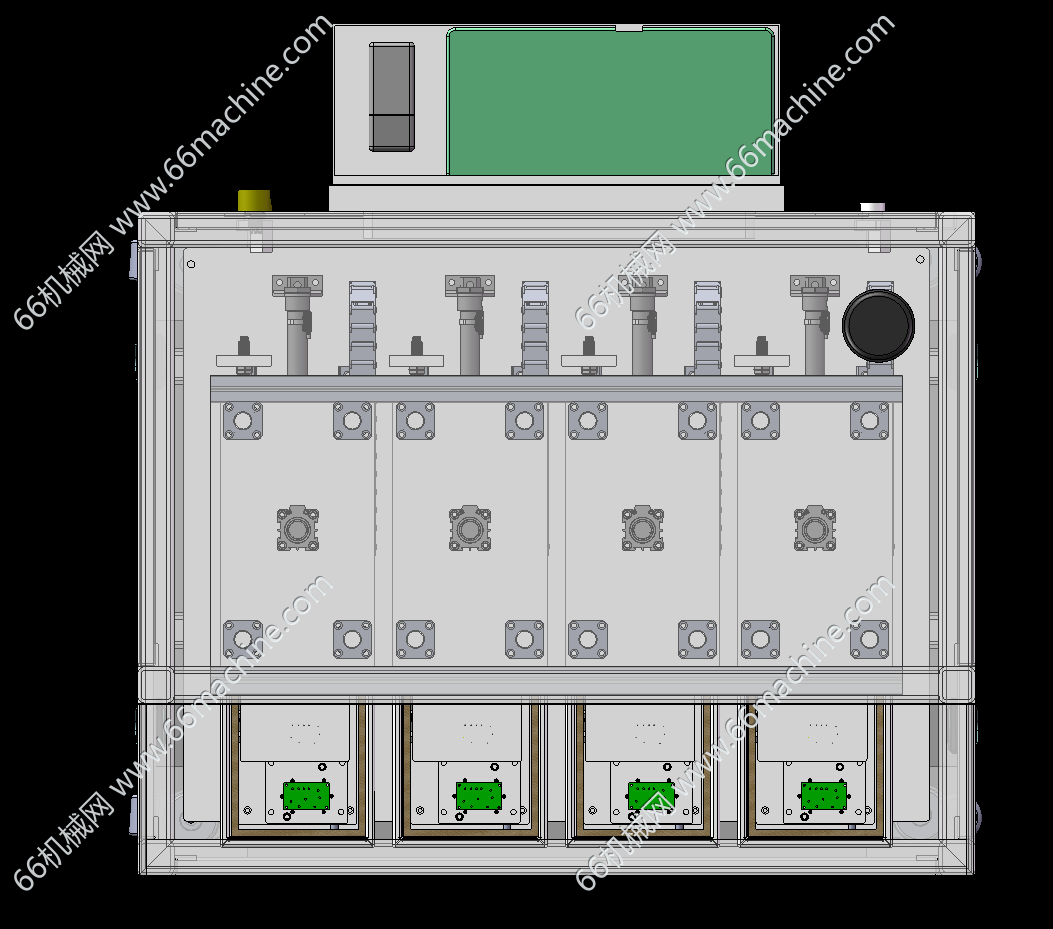

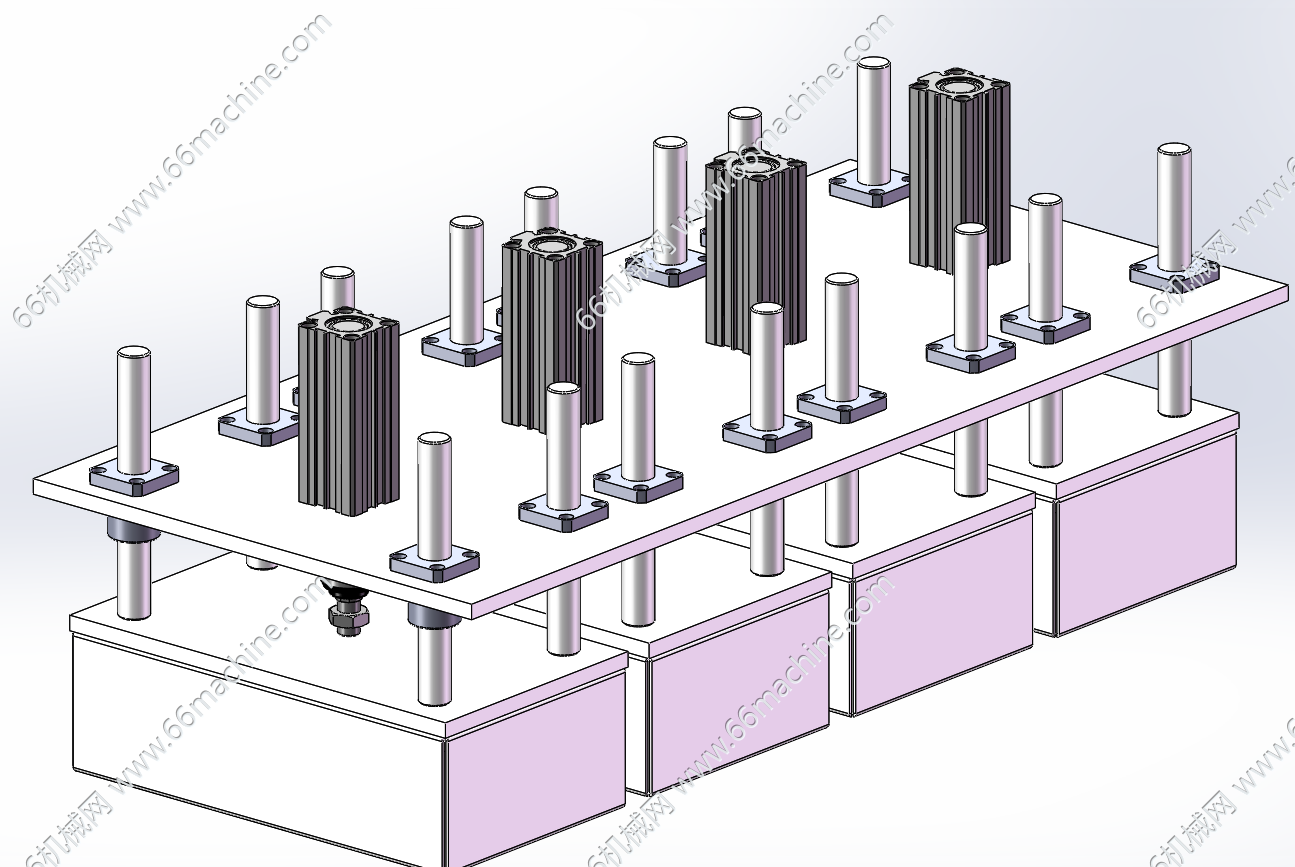

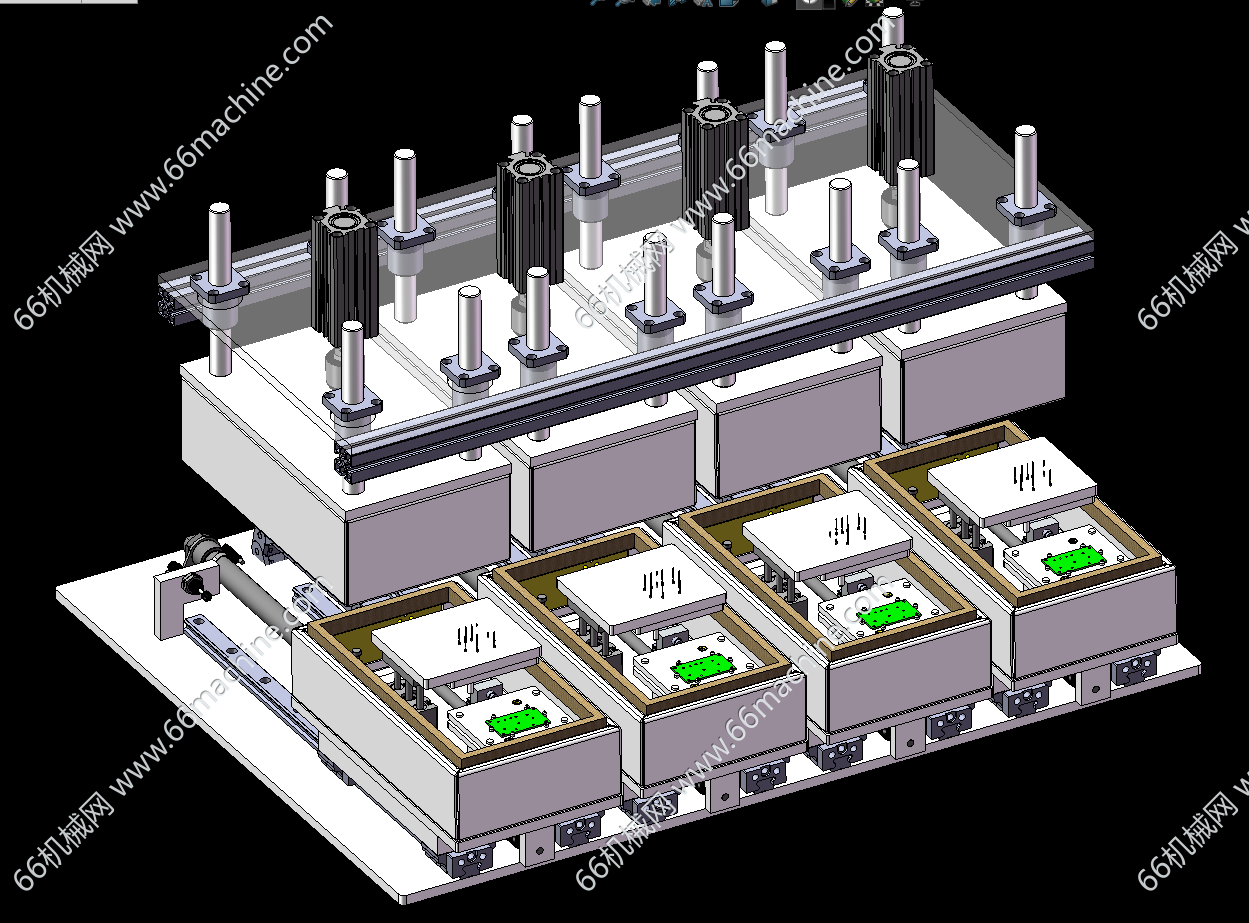

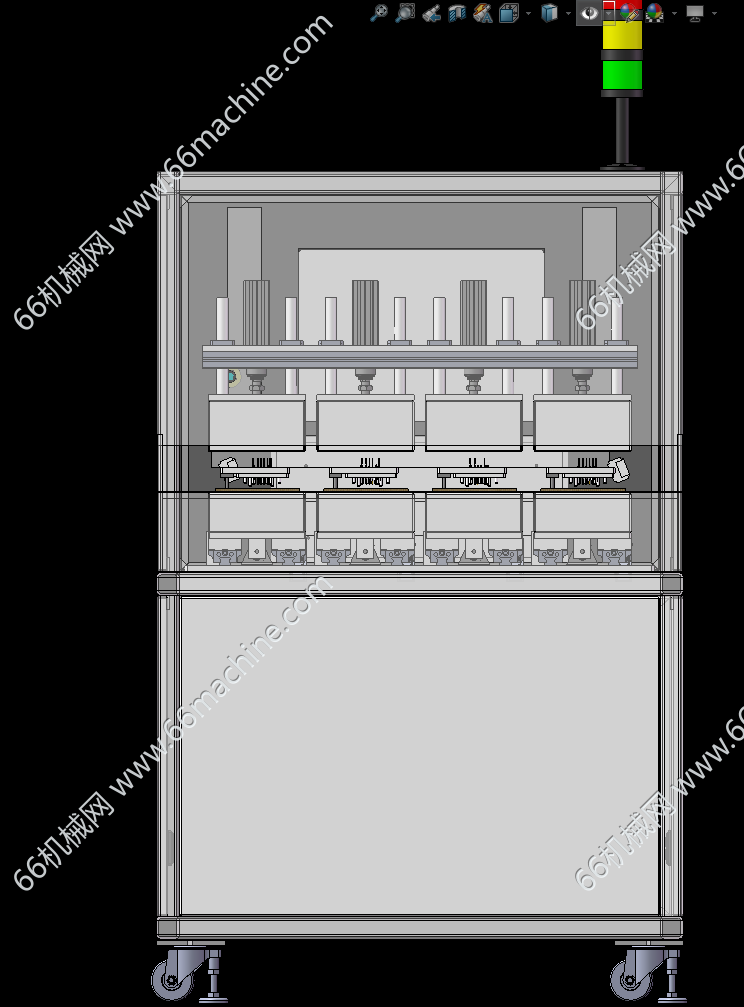

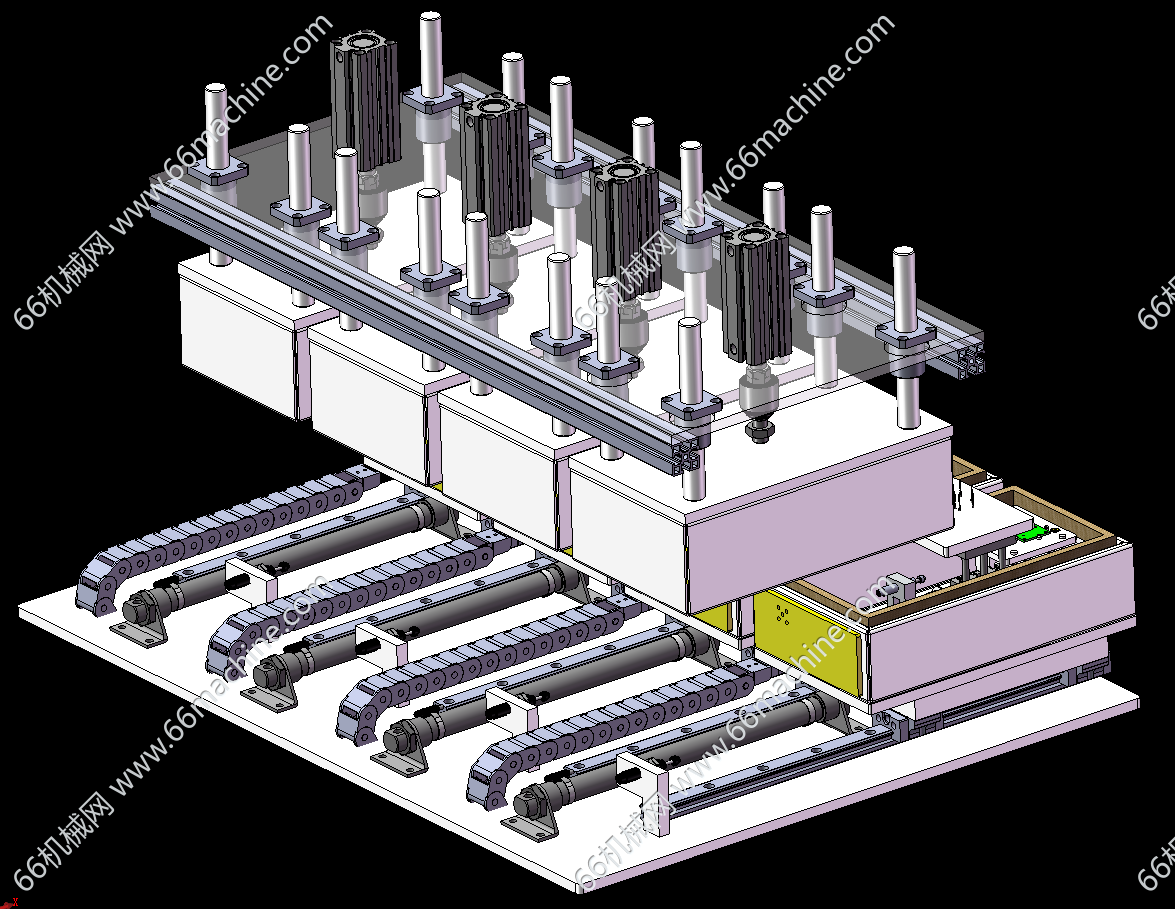

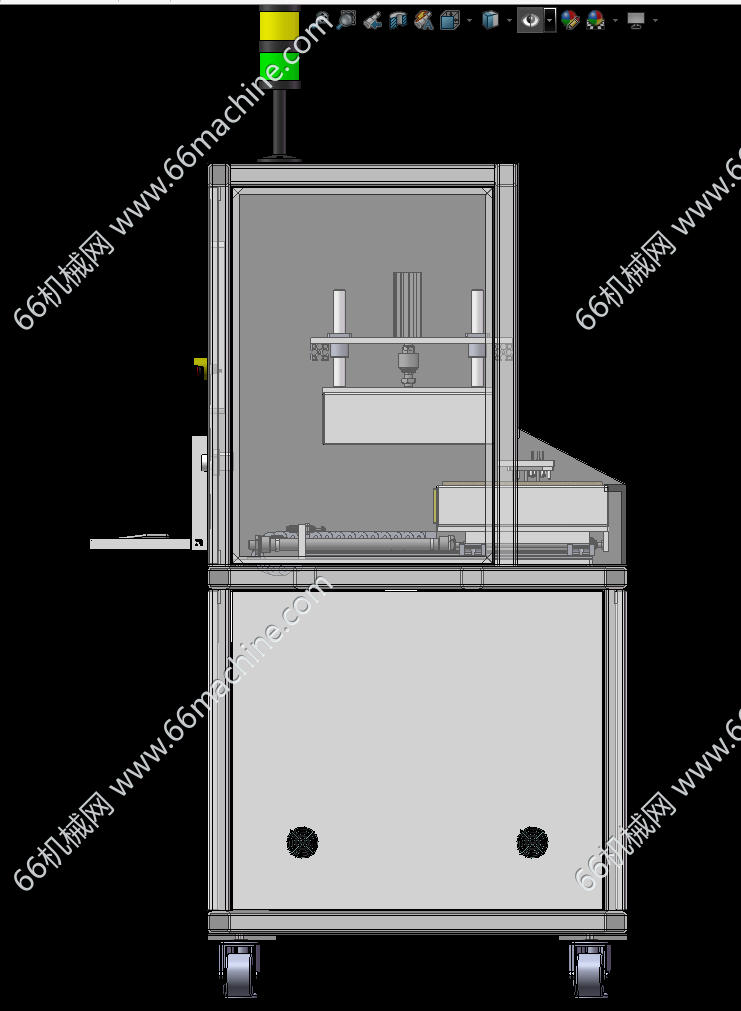

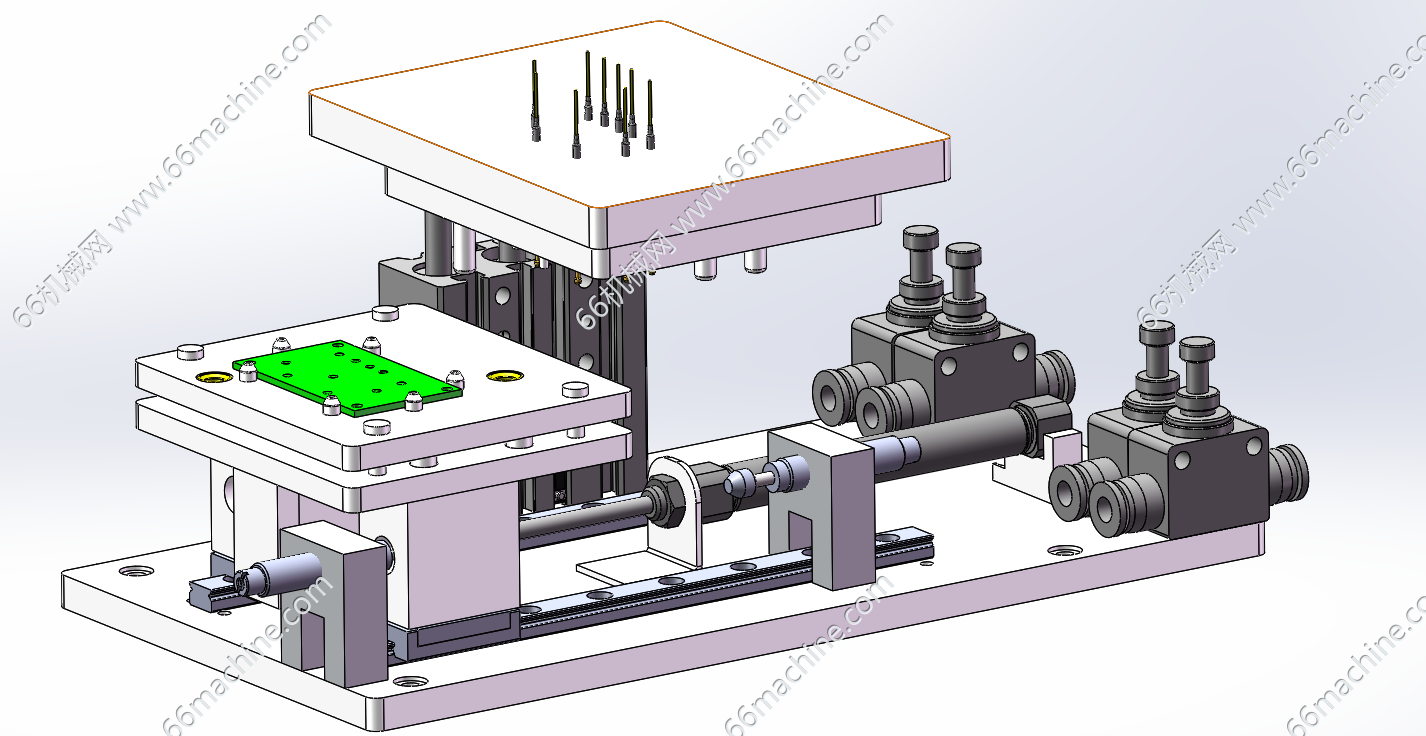

本设备为某企业3C主板射频测试设备（即GR-WIFI测试设备），测试人员放入待测PCB——双手按启动按钮——气缸带动上针模下压——到位后上下针模和PCB测试点接触，对主板的各项功能进行测试。可供大家参考！
