两轴五档变速箱3D+二维图

发布时间：2026-07-29


图纸描述

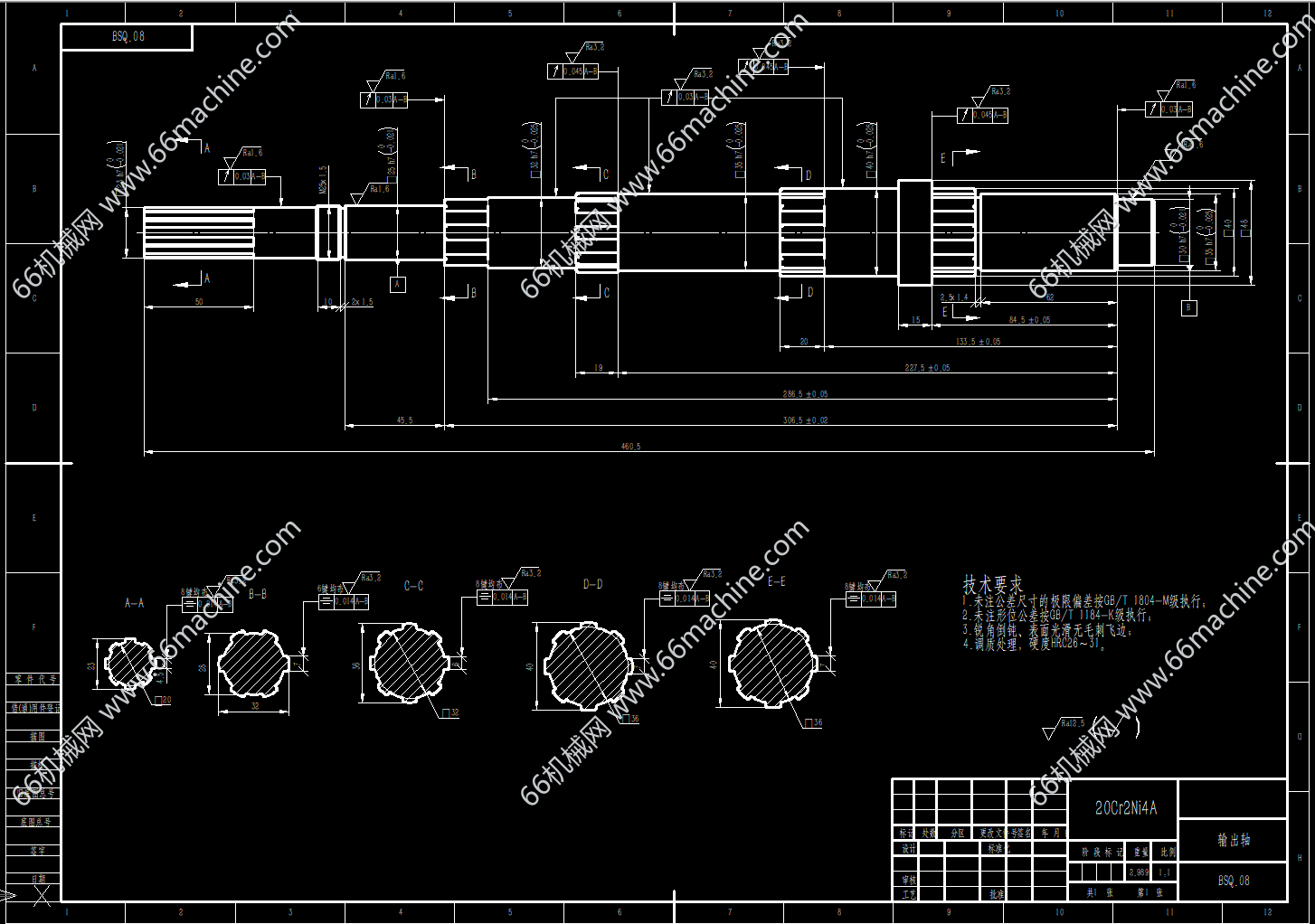

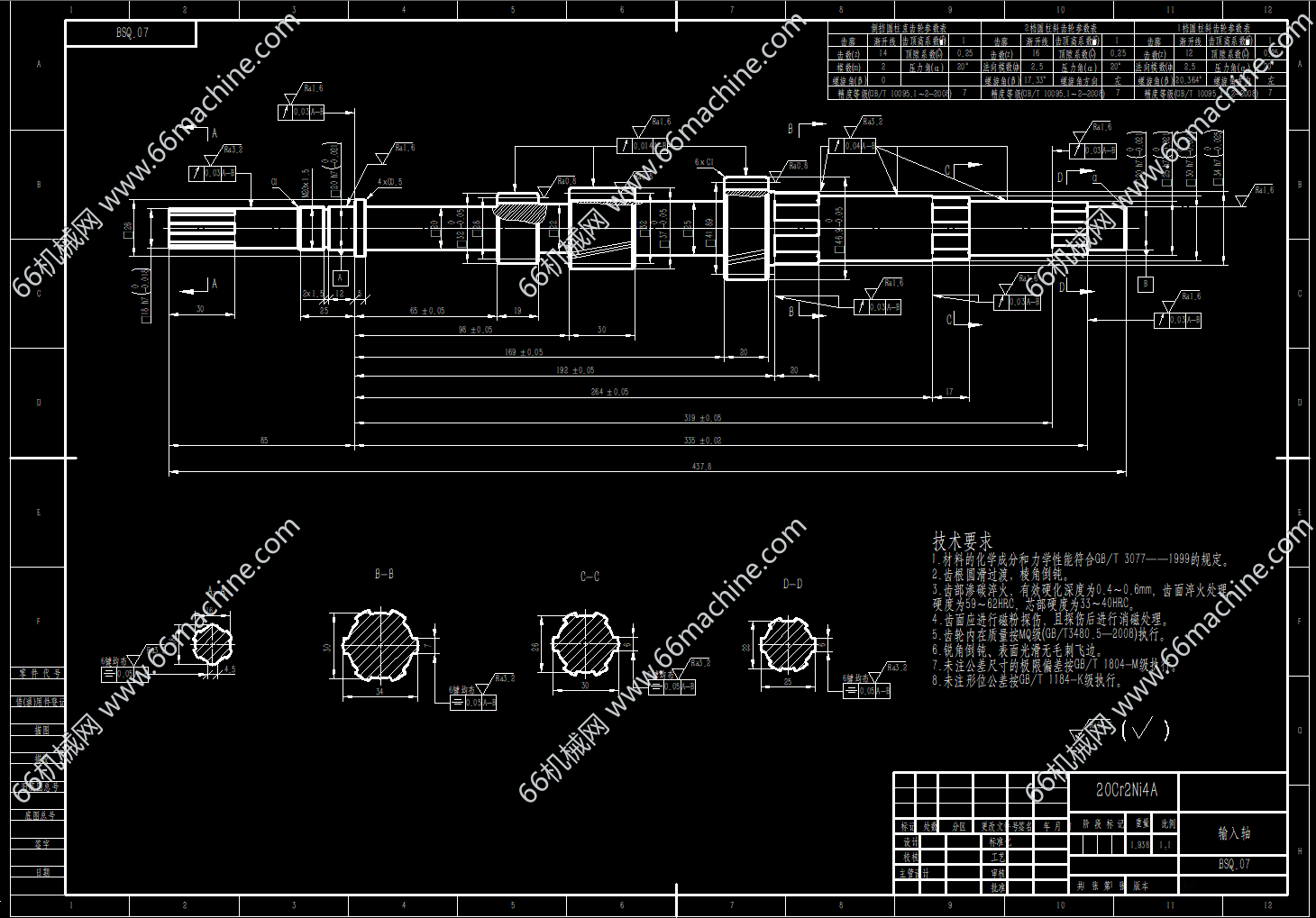

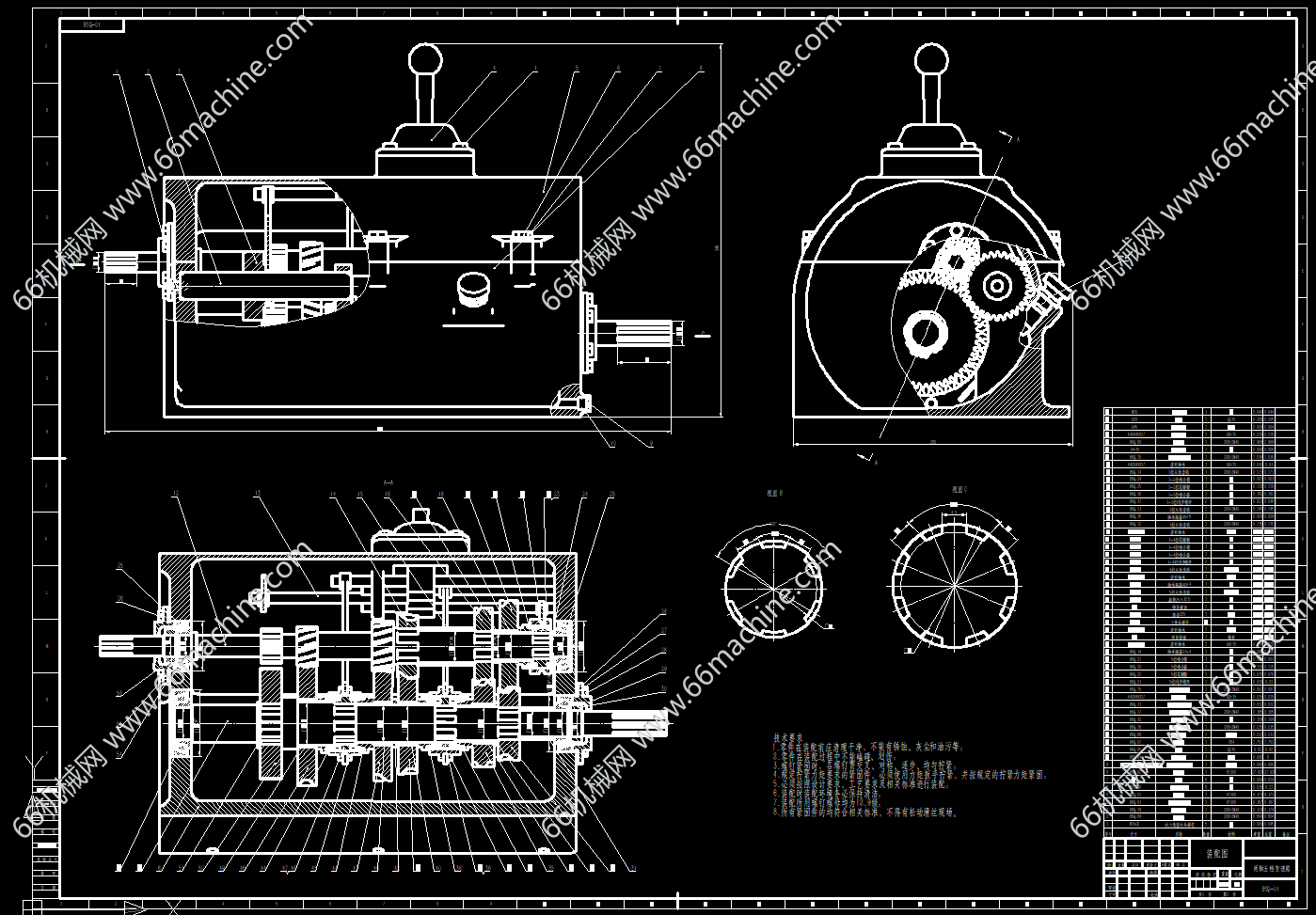

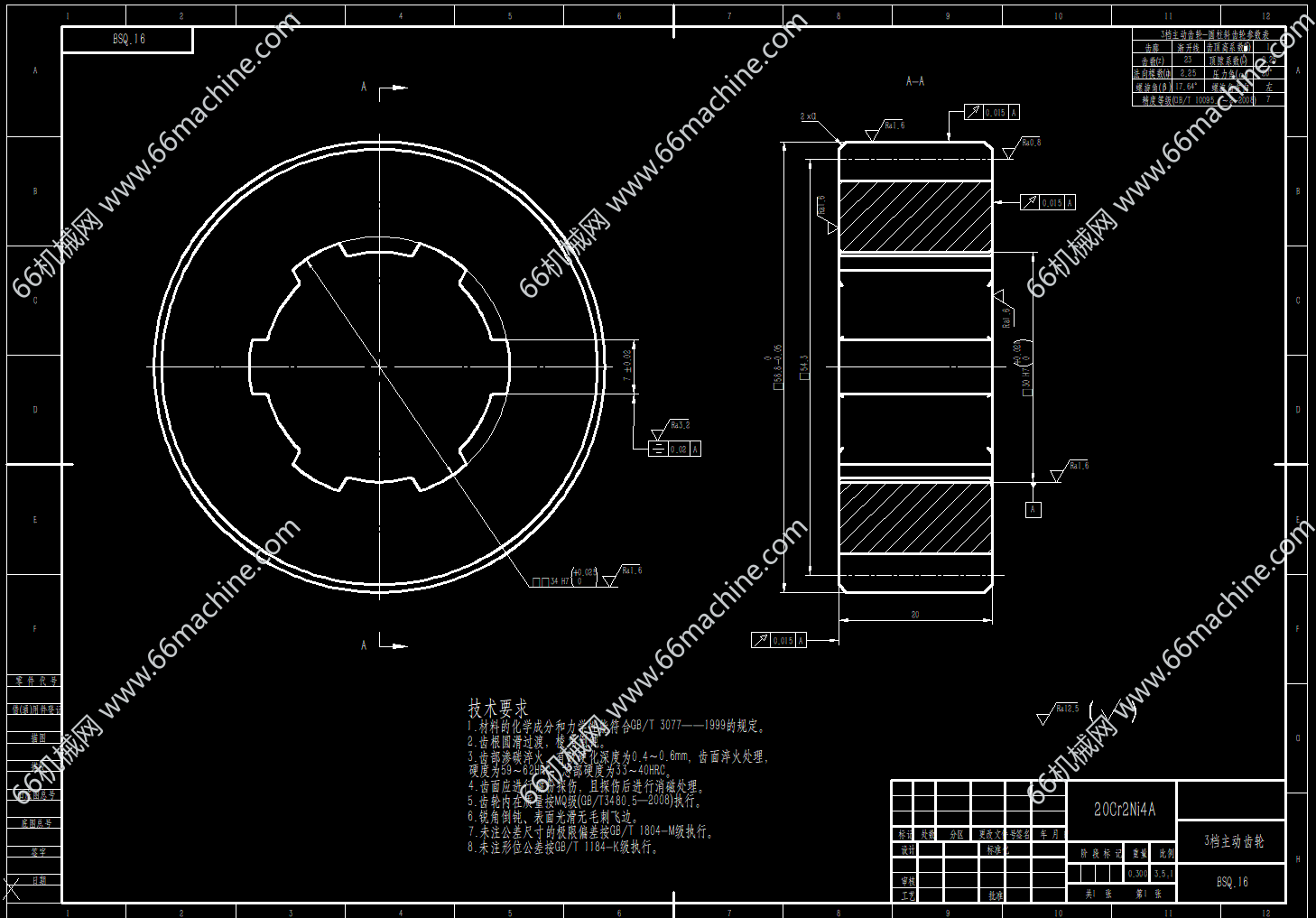

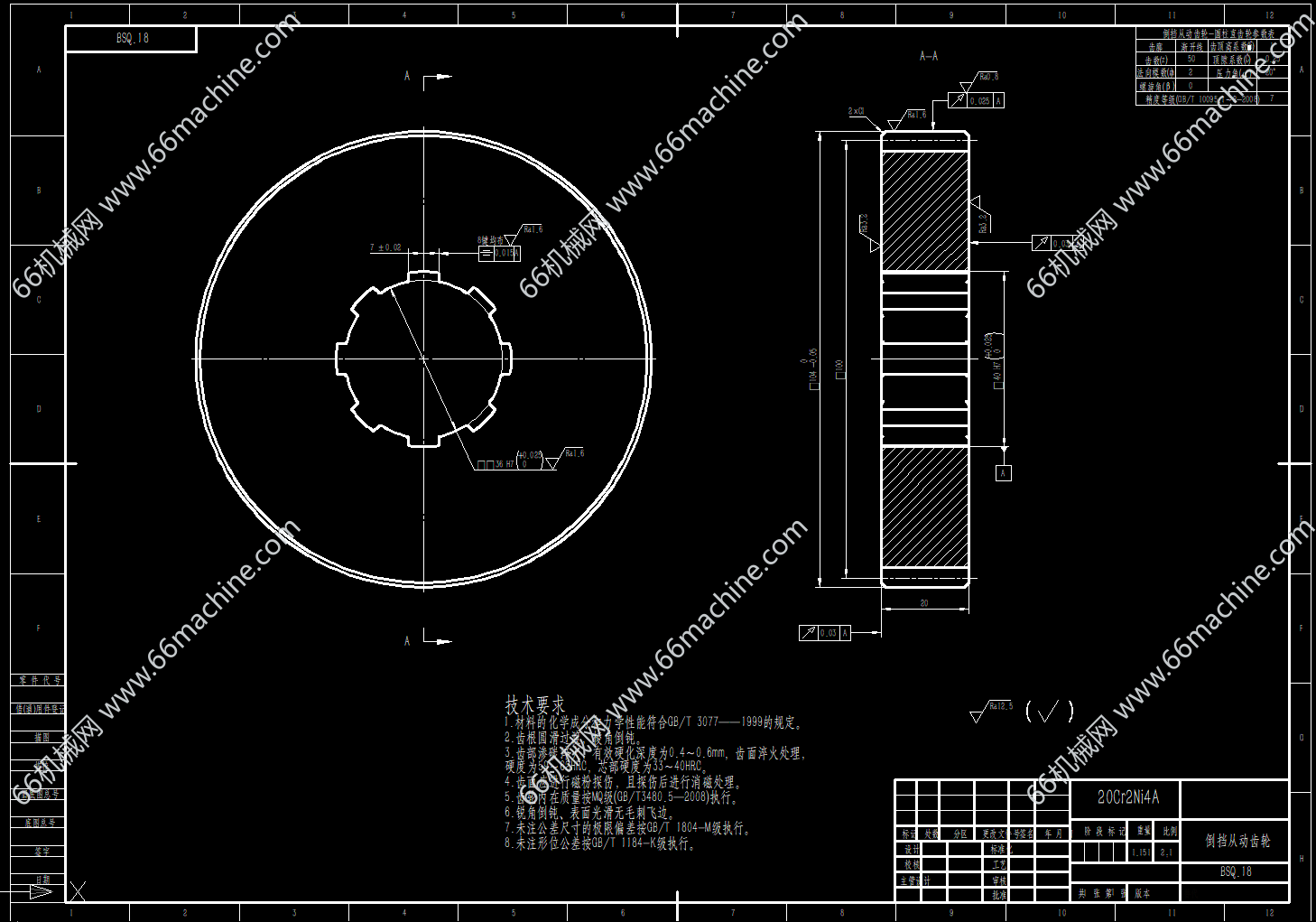

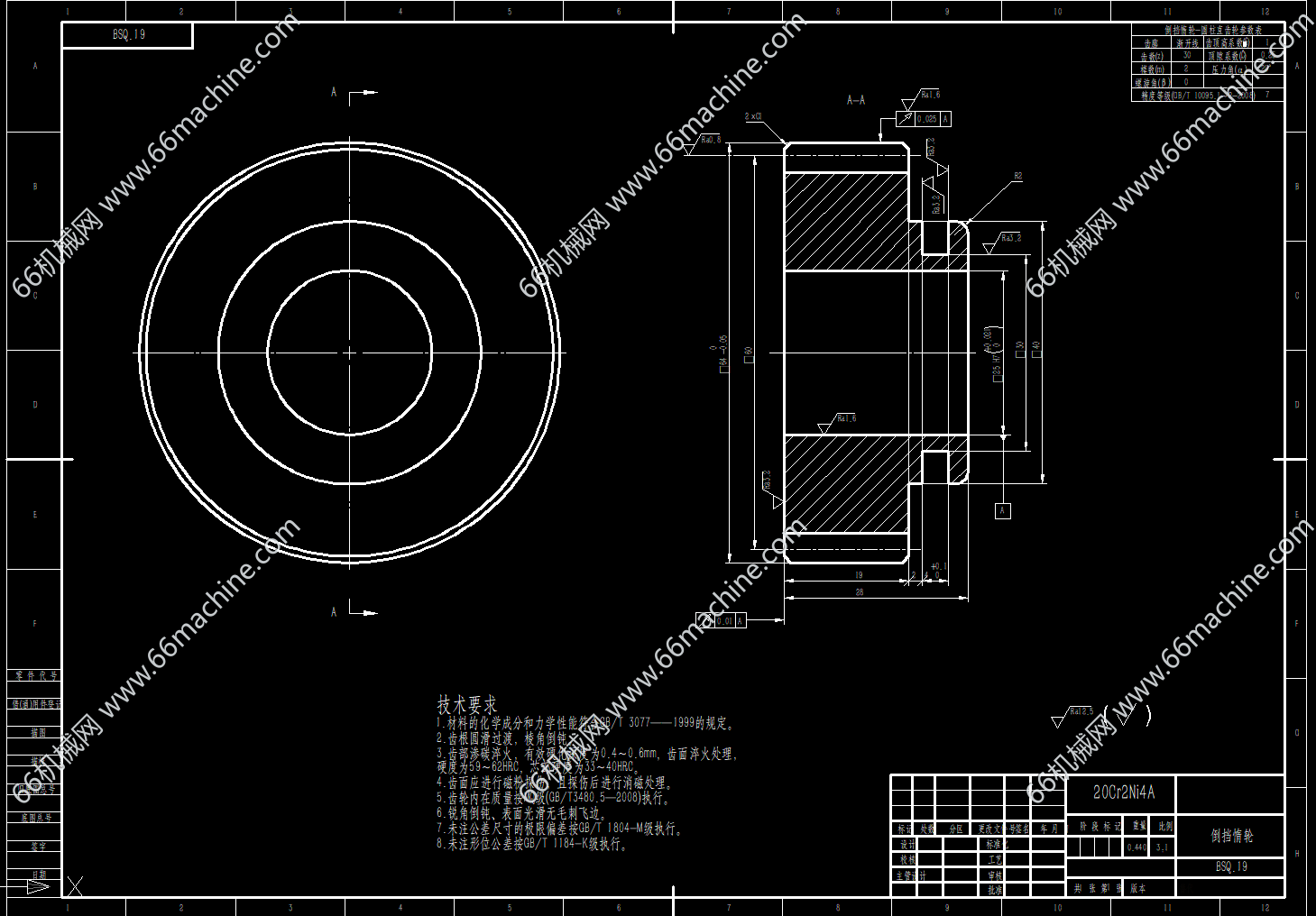

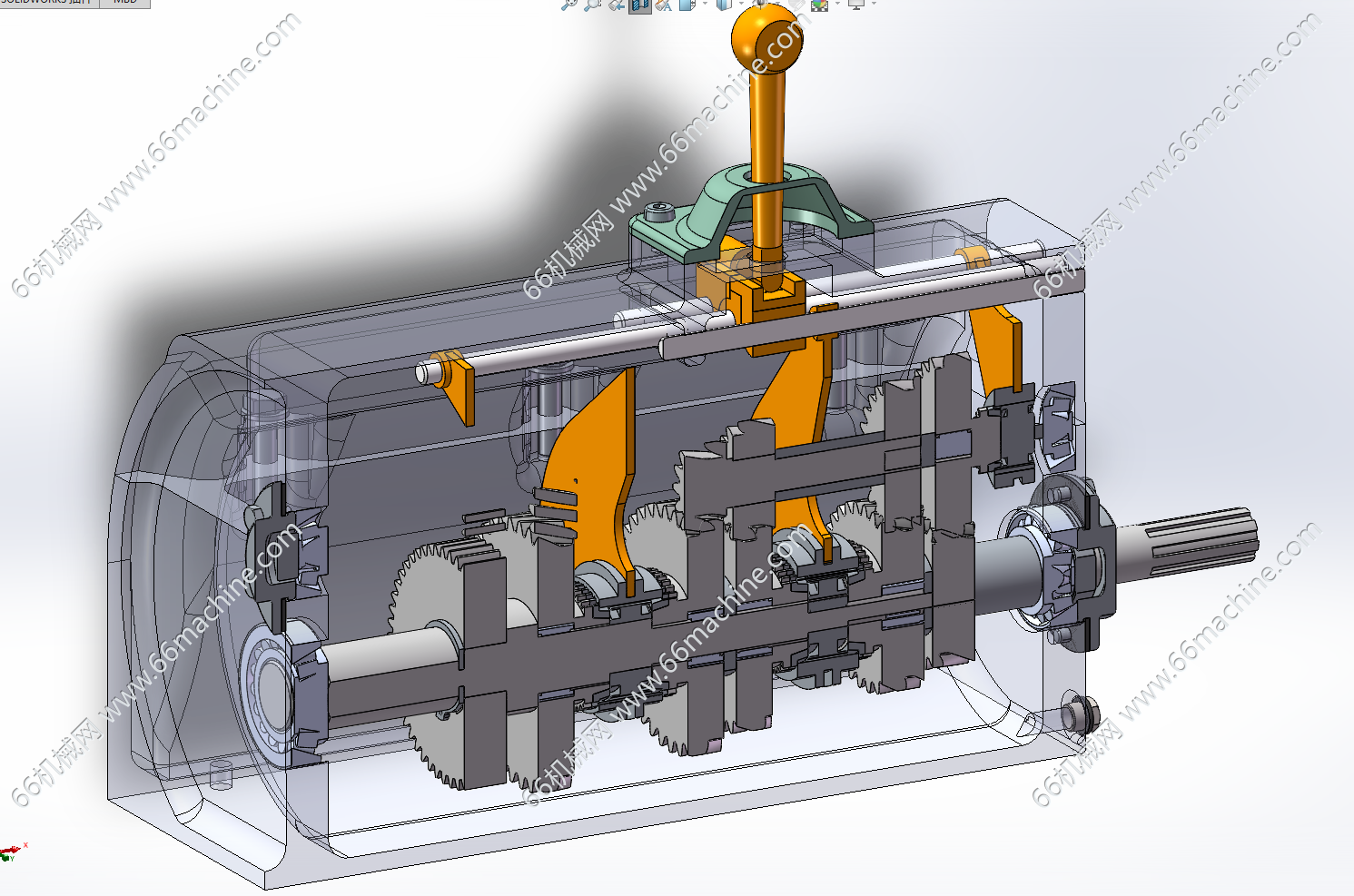

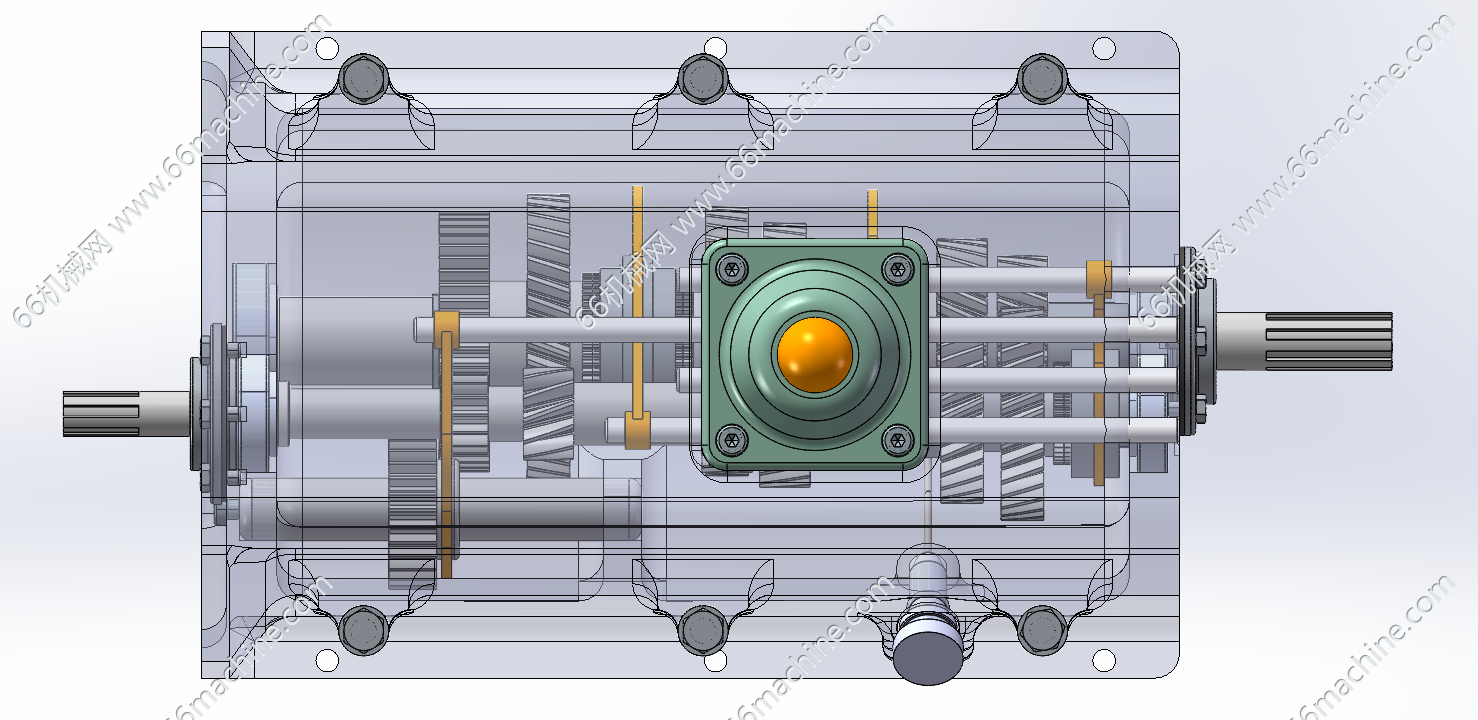

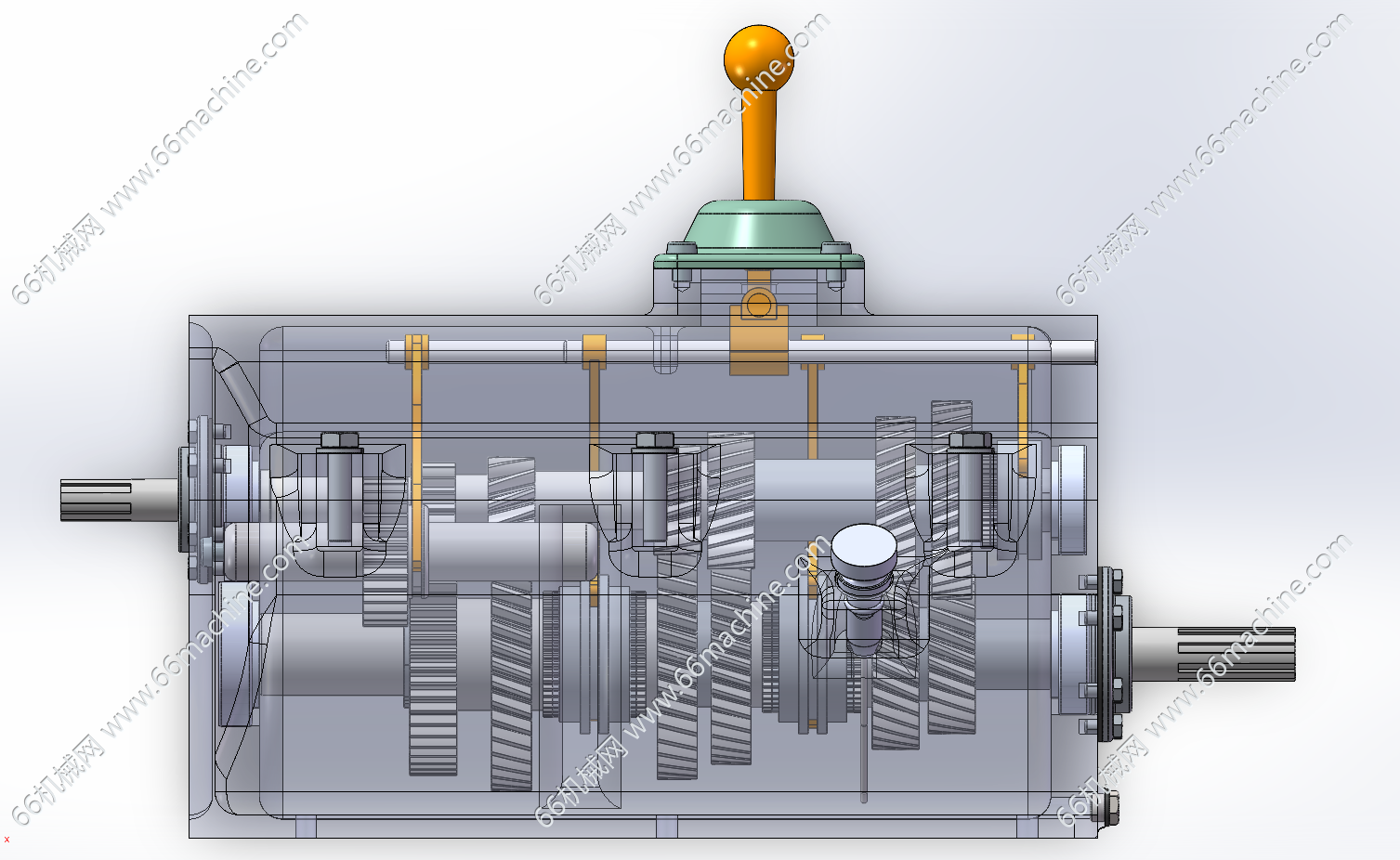

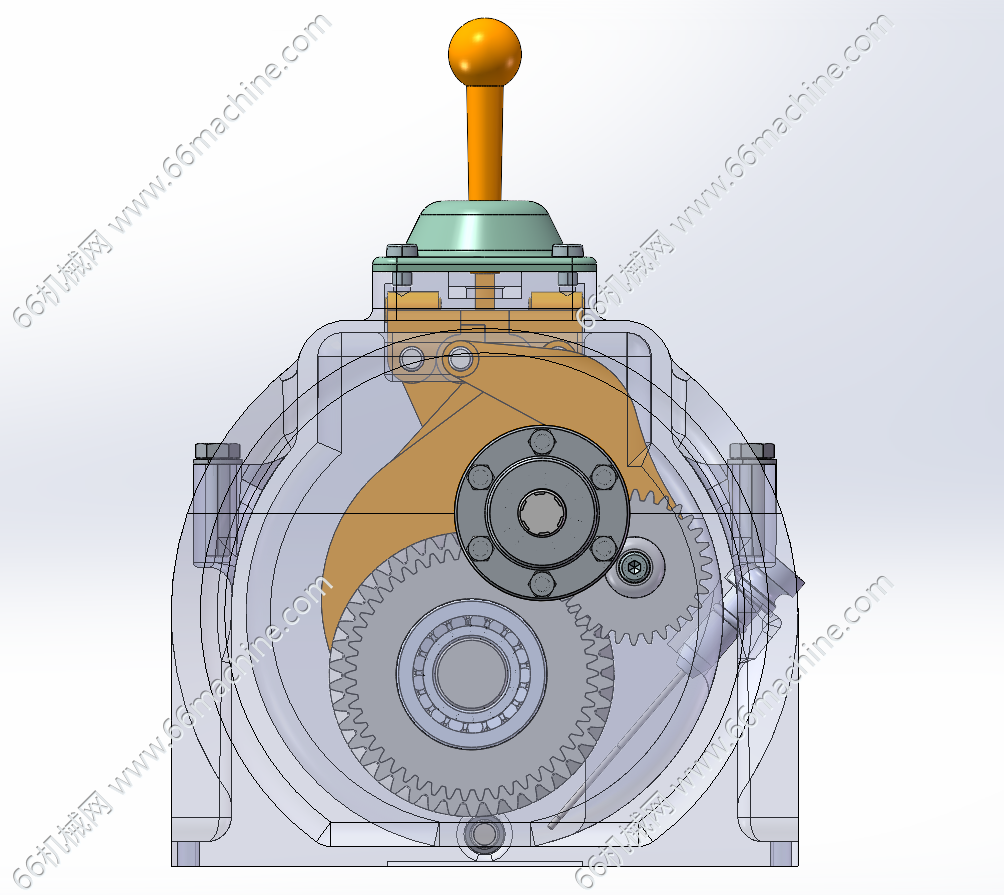

该模型为两轴五档变速箱，采用平行二轴布局，传动齿轮选用斜齿结构，运转平稳、承载力更强、噪音低于直齿轮结构；箱体顶部安装手动换挡操纵杆，搭配多组黄色拨叉与换挡导轴，拨动手柄可带动拨叉轴向移动，结合对应档位齿轮完成变速切换，箱体左右两端分别为花键输入轴与花键输出轴，适配传动轴连接，转轴搭配轴承支撑承载径向、轴向受力；依靠不同齿轮副啮合形成多组传动比，实现转速与扭矩的调节，适配货车、农用机械、小型工程机械等。
