六档机械式手动变速器3D+CAD
发布时间：2026-08-04
-
-
-
-
-
-
-
-
-
-
-
图纸描述

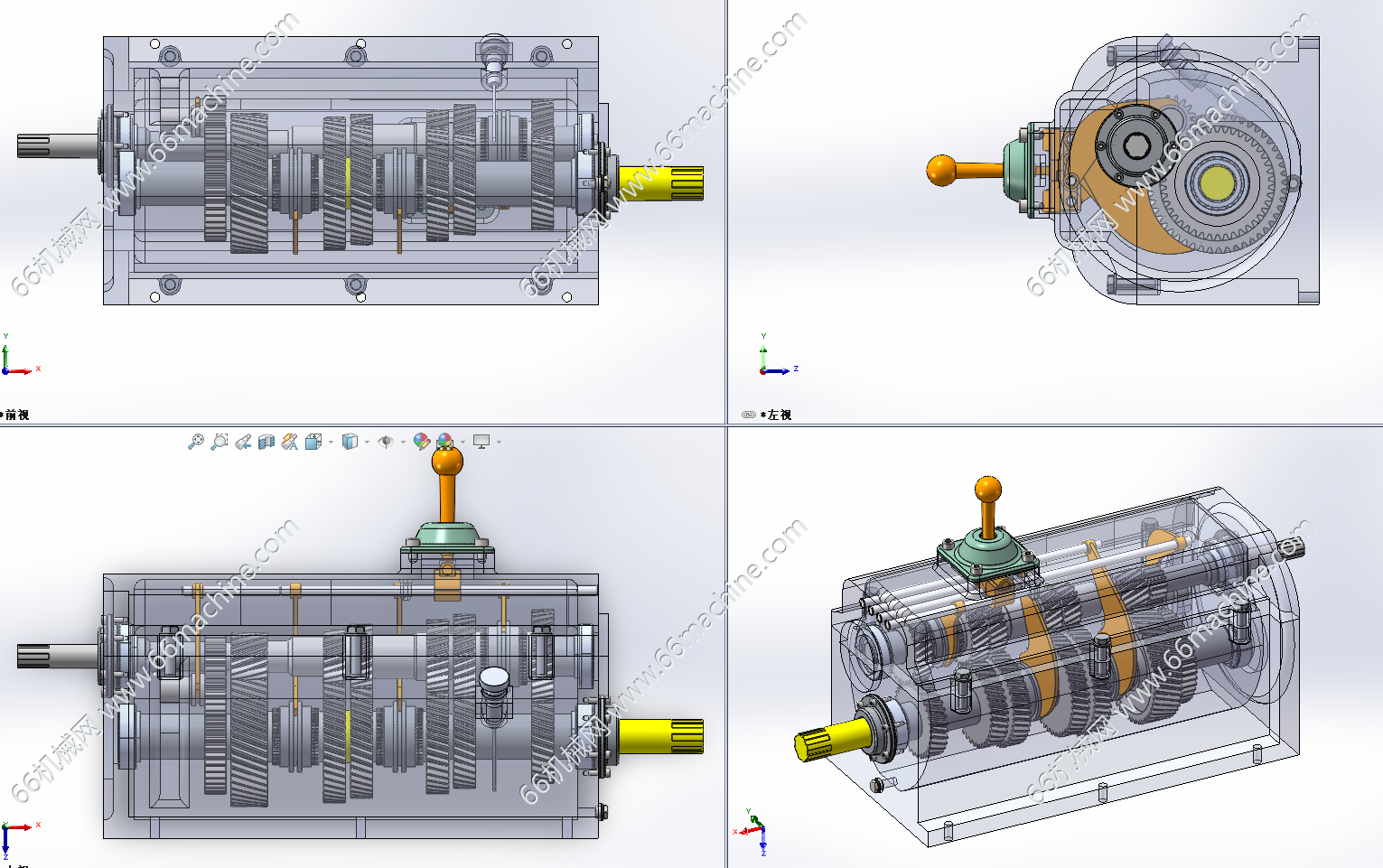

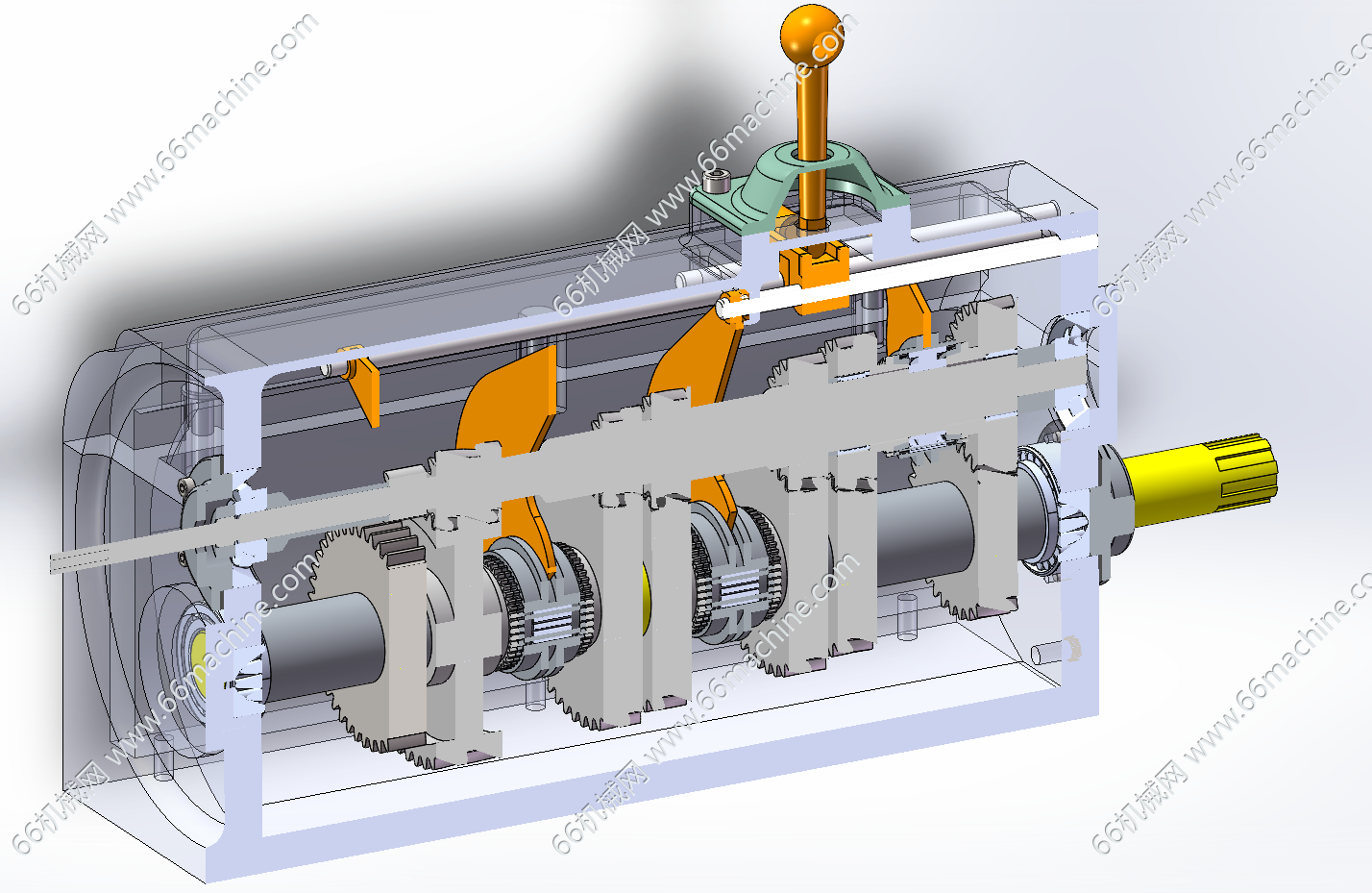

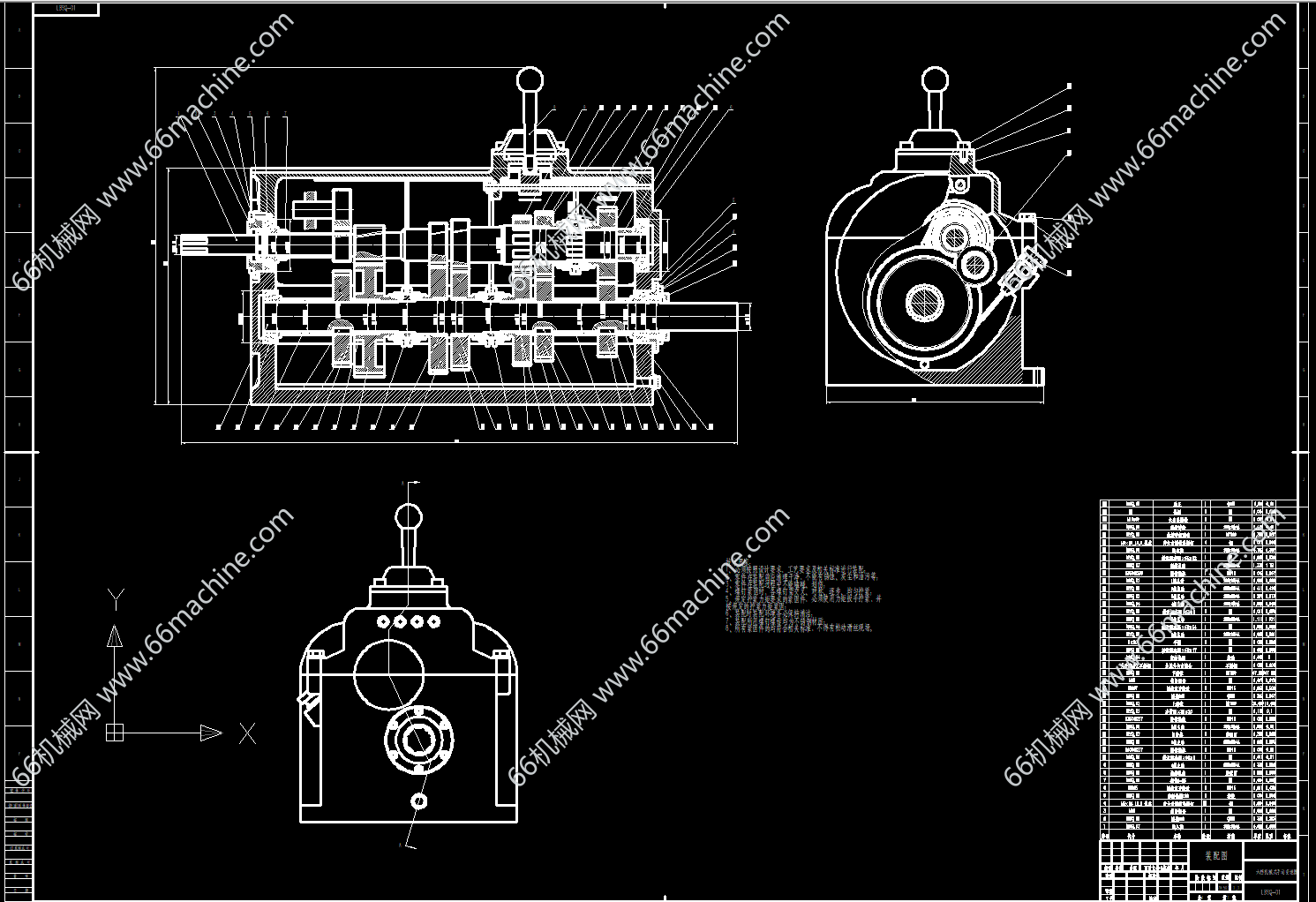

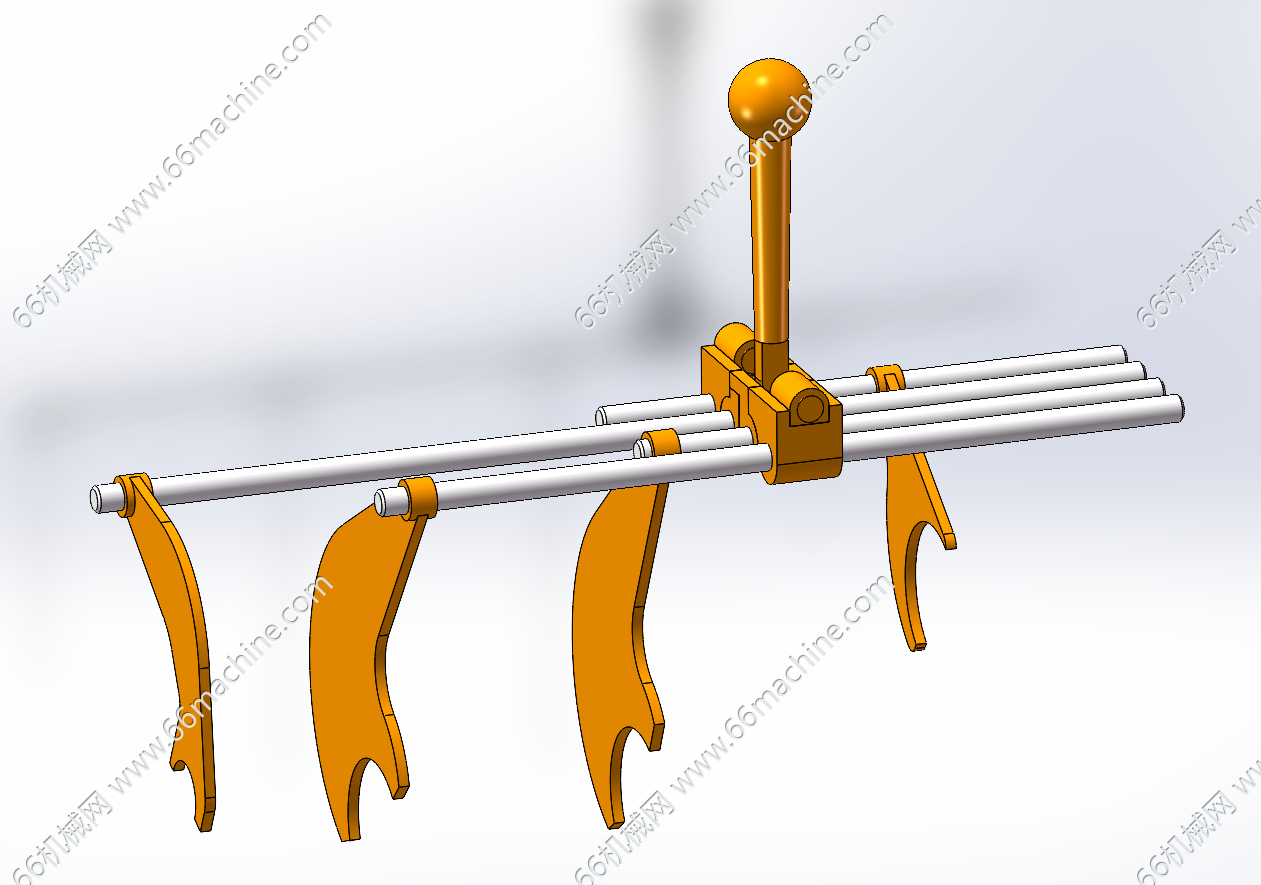

本模型为二轴六档机械式手动变速器，箱体内部布置输入轴、输出轴以及多组常啮合斜齿轮；顶部操纵杆联动换挡拨叉机构，通过拨叉推动同步器实现挡位切换，可提供6档位（含倒挡），能够变换多组传动比，调节输出转速与扭矩，广泛应用于传统燃油车辆传动系统。
