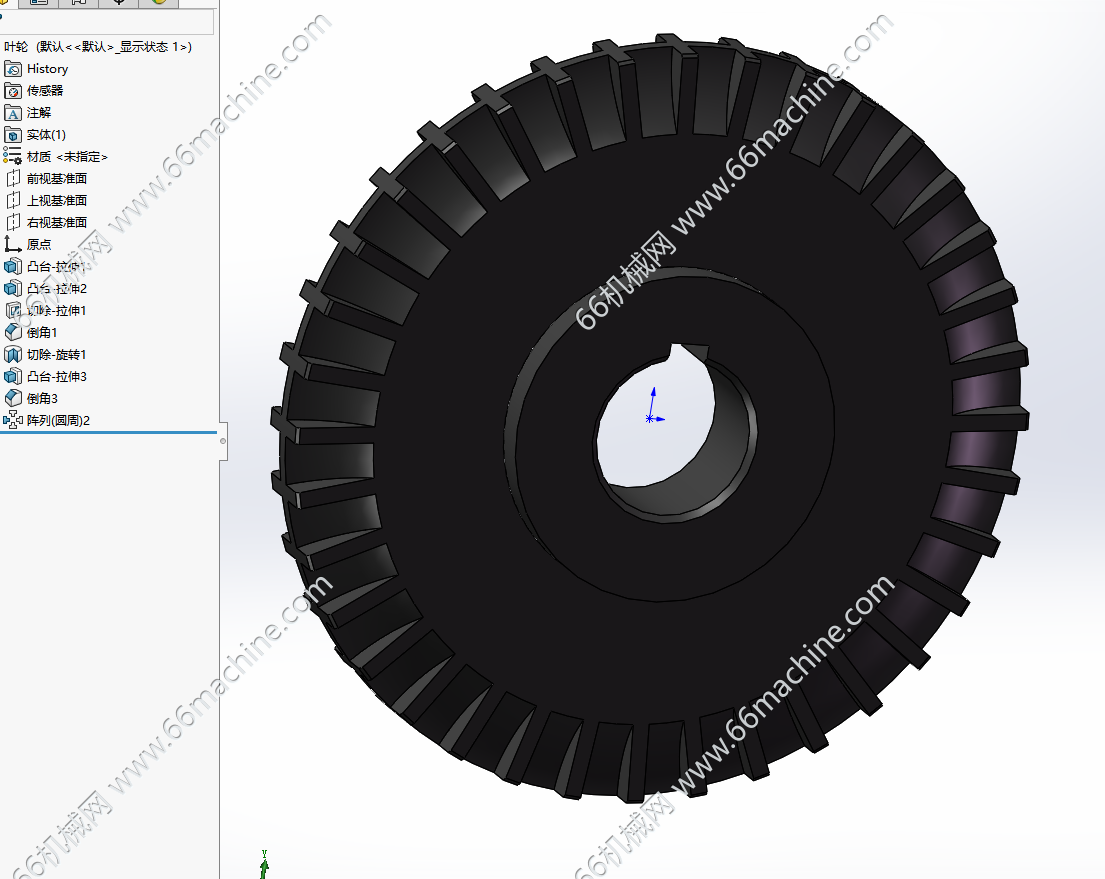

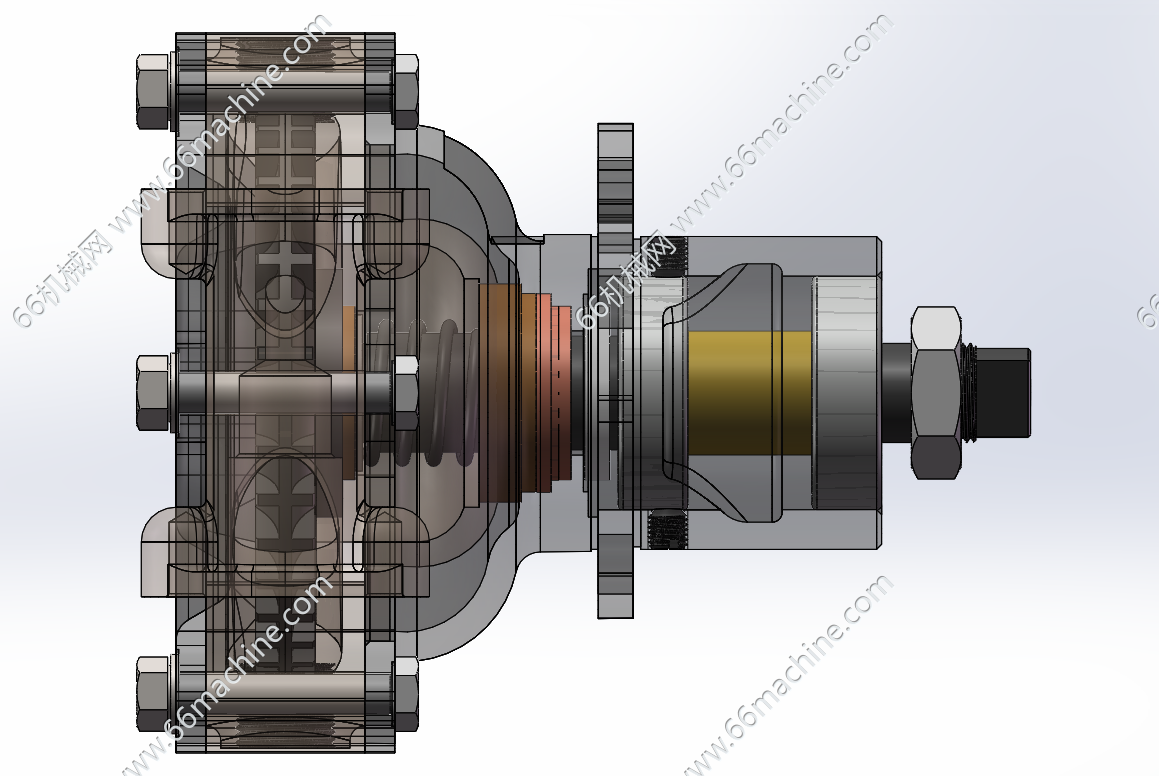

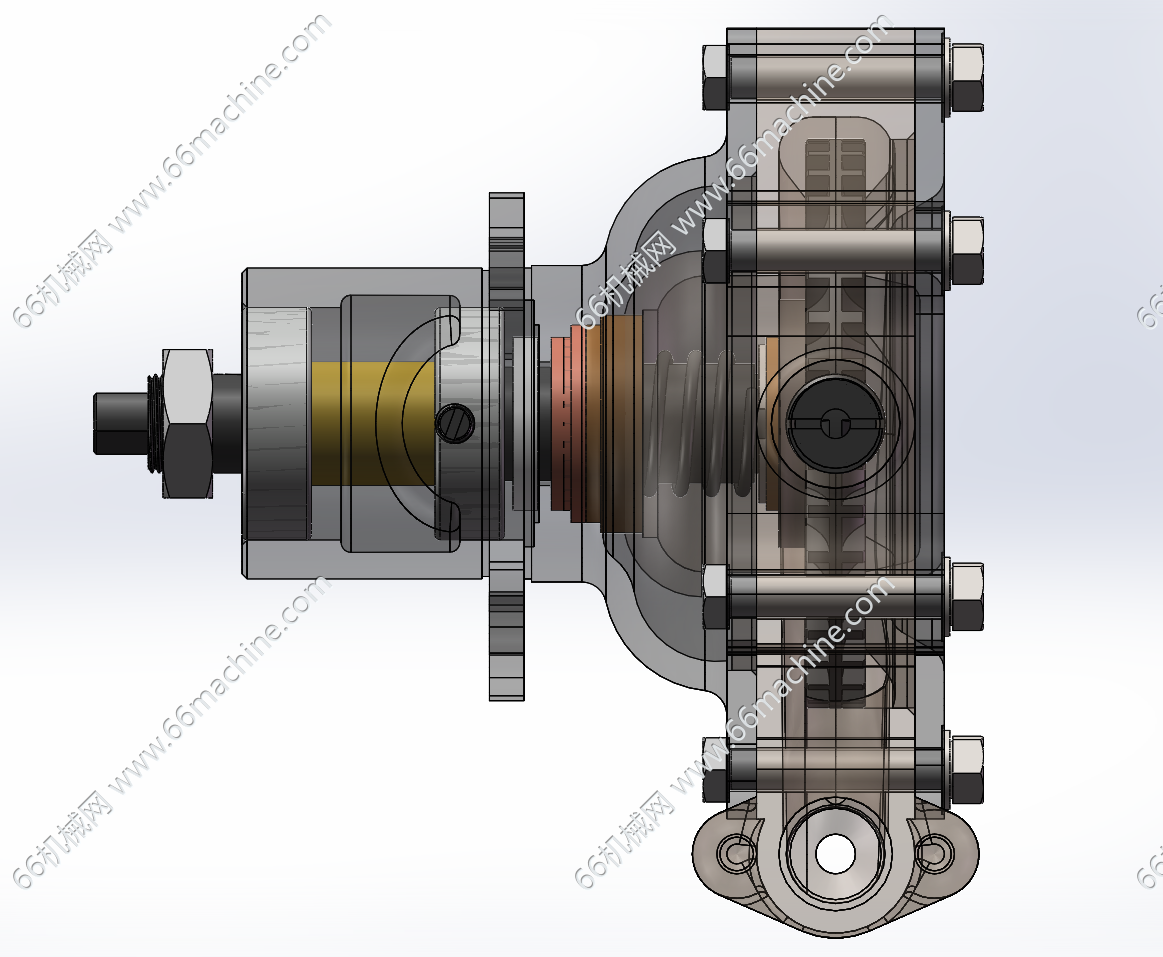

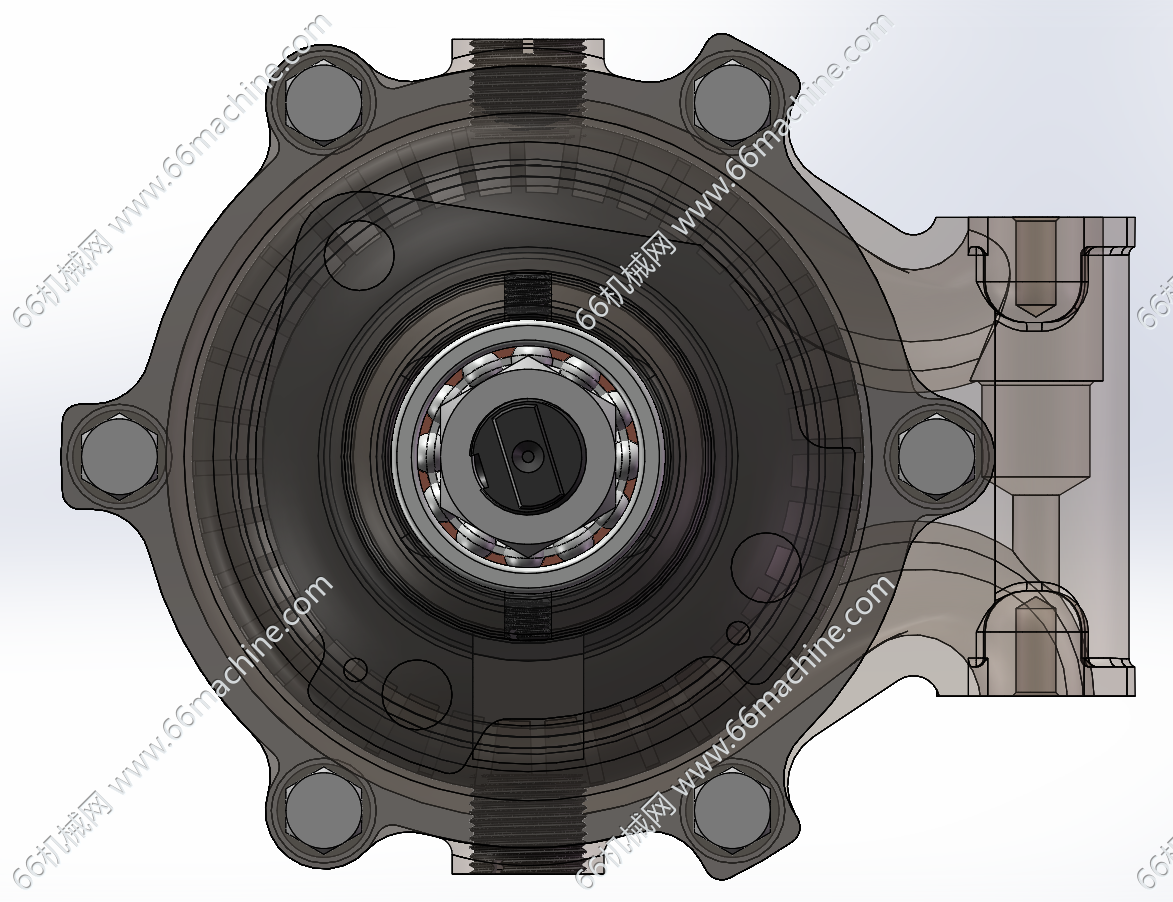

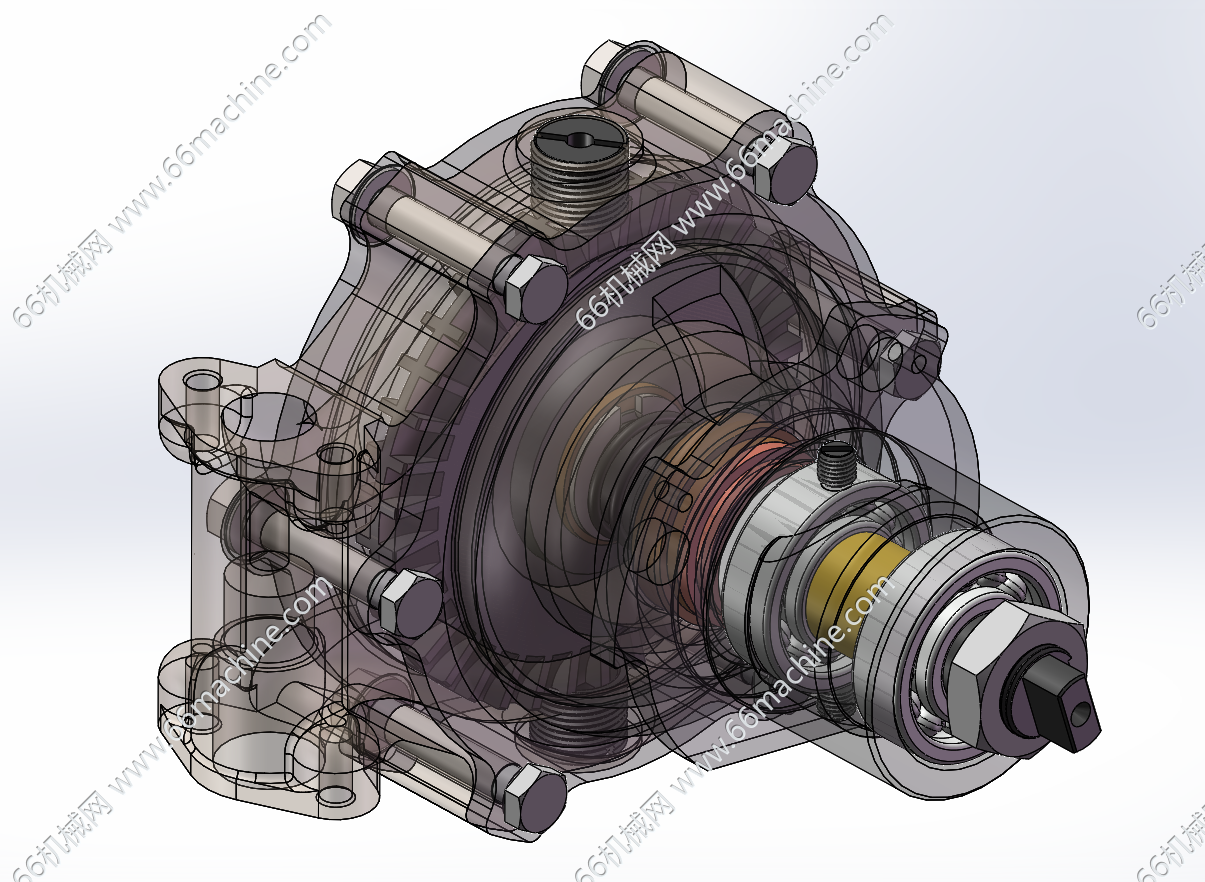

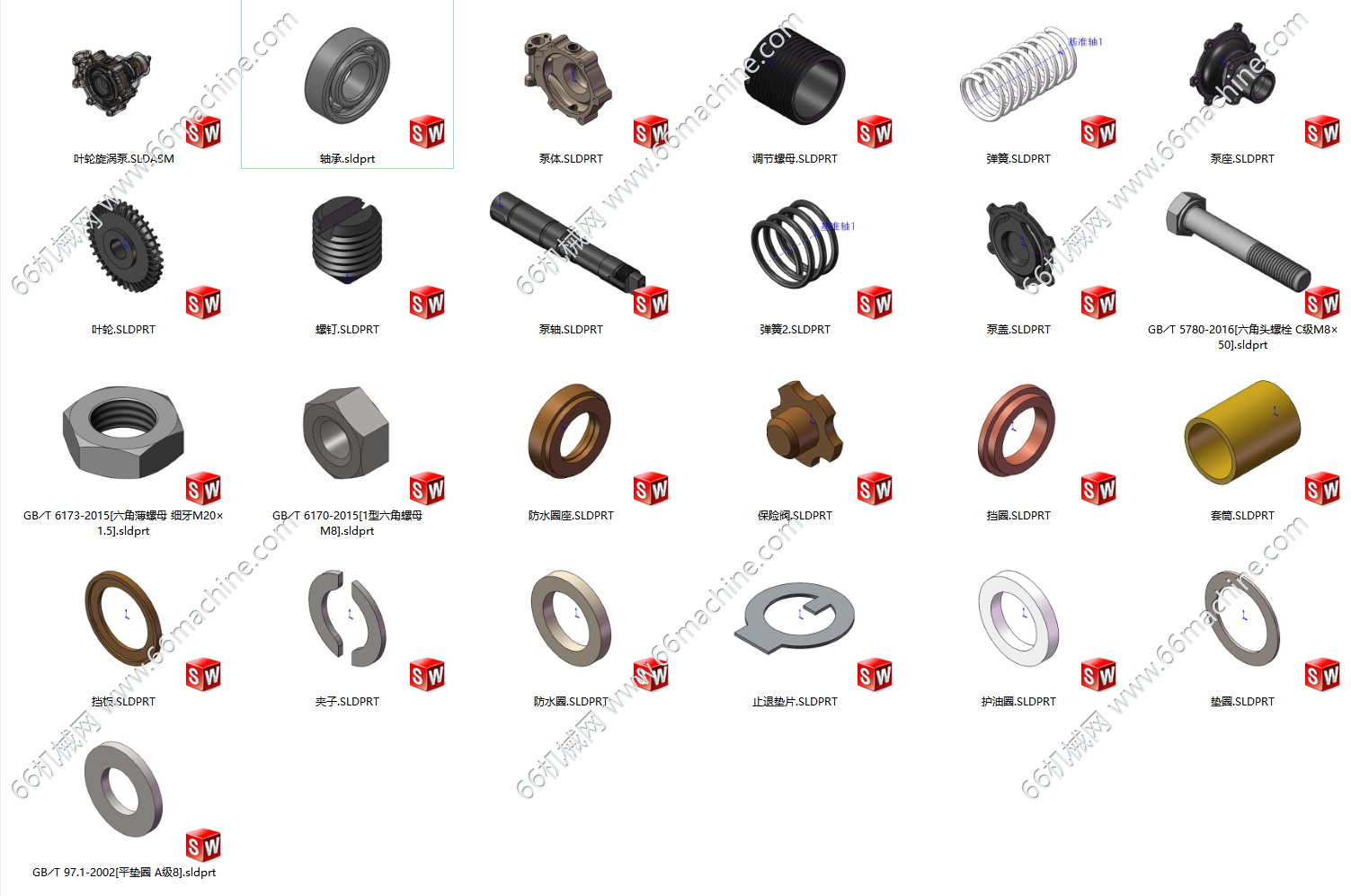

本模型为叶轮旋涡泵（旋涡泵、叶轮泵），依靠叶轮外缘短叶片搅动泵内环形流道，使液体多次形成旋涡逐级增压，单级即可实现小流量、高扬程；本模型由泵体、带密集短叶片的开式叶轮、轴封轴承组件与安装底座组成，结构紧凑小巧，自带一定自吸能力。
非标设计
图纸ID: 315092070404592285
图纸格式：sldprt、SLDPRT、SLDASM
图纸版本：Solidworks2021
文件大小：9.82MB
所需积分：30机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
